利用仿真技術推演研究區域的水質情況
是環境仿真技術的重要應用領域
本周為大家?guī)?/span>
專題的第五個案例

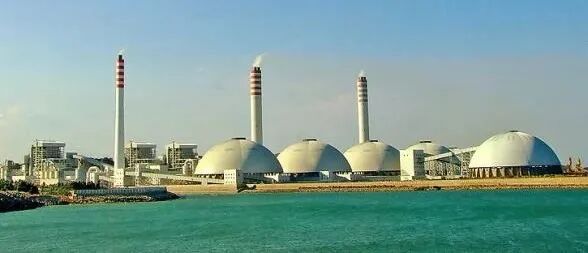

對海洋環境而言，發電廠冷卻水排放造成的影響可通過與其他環境因素的相互作用而產生綜合效應，對附近的水域造成影響。
發電廠排放冷卻水的溫度或鹽度與排水口附近的水域如果存在差別，就會很容易影響周邊生態環境的穩定狀態。比如溫排導致的水溫改變會影響溶解氧含量等水體理化指標，從而引起水域內浮游生物的種類和數量波動、影響魚類的繁殖和發育等等。因此需要制定管理措施，限制發電廠冷卻水的排放量。
數值模擬可以實現在短時間內預測冷卻水排放對相關水域的水體理化指標的影響，直觀地體現不同管理措施的效果，從而輔助制定適合的管理措施。
TELEMAC-MASCARET是法國電力集團（EDF）的法國國立水利與環境實驗室開發的一款研究水動力學和水文學領域的高性能數值仿真開源軟件。基于有限元法，使用不規則三角網格，讓復雜的海岸線和河口的描繪更為精確。該軟件可以構建1D，2D和3D水動力學模型以解決波浪傳播, 波浪振動特性，水質污染，泥沙輸運和海床形態變化等問題，擁有豐富的用戶技術支持和廣泛的工業應用及驗證。

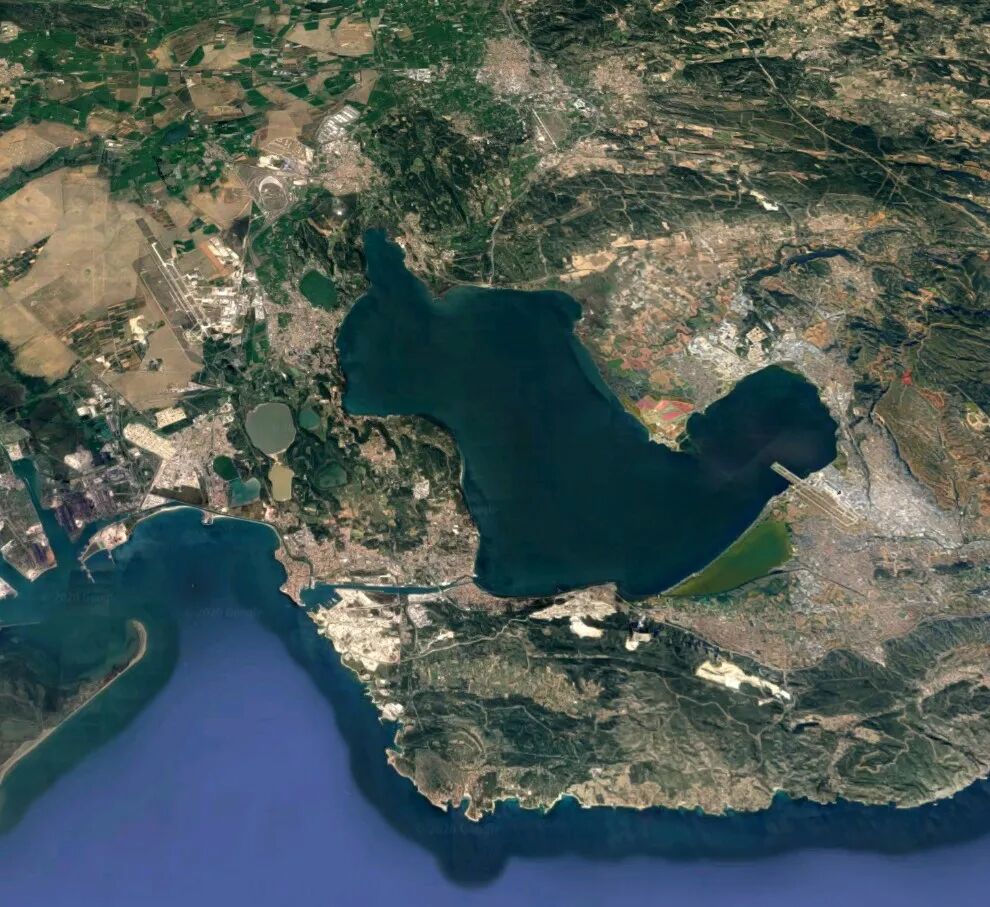

貝爾瀉湖位于法國的東南部，是最大的地中海瀉湖之一，僅通過西南方的一條水渠與地中海相連。它從兩條自然支流和一個水力發電站的排水口獲得淡水和營養物質。自1966到1993年，發電站平均每年排出3.4倍湖水體積的淡水及52.5萬噸的懸浮物，鹽度和富營養化的劇烈變化破壞了瀉湖的生態系統平衡。自2004年起，法國相關部門開始制定冷卻水排放的管理措施。
本案例旨在通過模擬的方法了解瀉湖鹽度與淡水排放，潮汐等因素之間的關系；評估電廠排水對瀉湖富營養化的影響。

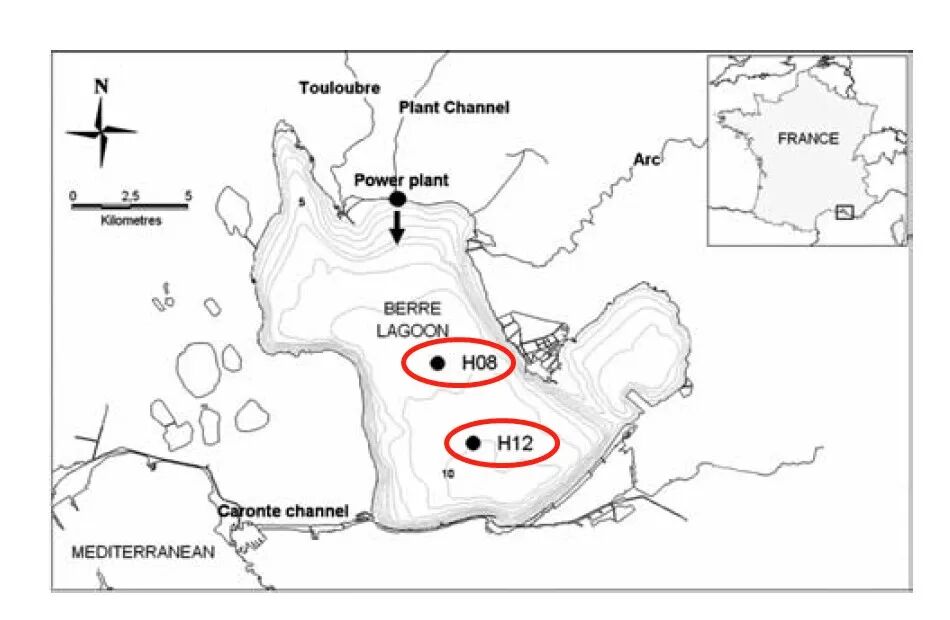

貝爾瀉湖地理形貌，H08，H12為兩個水質檢測點

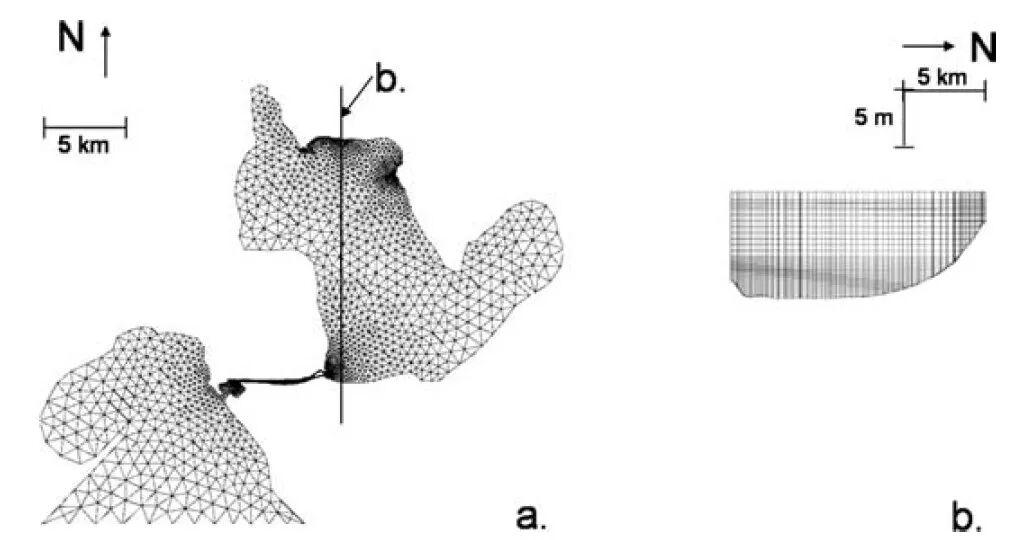

建立Telemac3d三維的瀉湖與外海的水動力學模型，水平網格約4000個，縱向分層11層。邊界條件設置為3個進水口（2條支流和1個排水口），1個出水口（地中海入口）。進出水口的溫度和鹽度設為給定的邊界條件，流量或水位隨時間變化。同時考慮風和氣溫的影響，數據源采用當?shù)氐臍庀髷?shù)據庫。
在進行預測之前，首先使用2006年9-10月的鹽度/溫度檢測數據對模型的參數進行了校準。

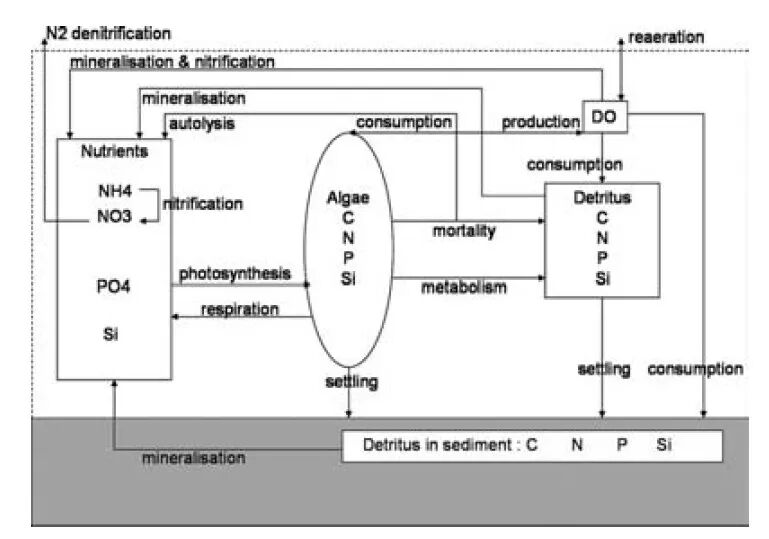

DelWAQ模型具備模擬氧、氮、磷、硝酸鹽、氨、正磷酸和硅酸鹽的含量，同時可以模擬三種浮游植物(硅藻、鞭毛蟲和甲藻)和兩種大型藻類的生物地球化學過程，如藻類生長、藻類死亡、呼吸作用、有機物分解、硝化作用、反硝化作用等。
本研究通過Telemac3d水動力學模型
耦
合DelWAQ生物
地球化
學模型，來研究瀉湖的生態系統演變過程，如溶解氧，氨氮含量，藻類生物質等。

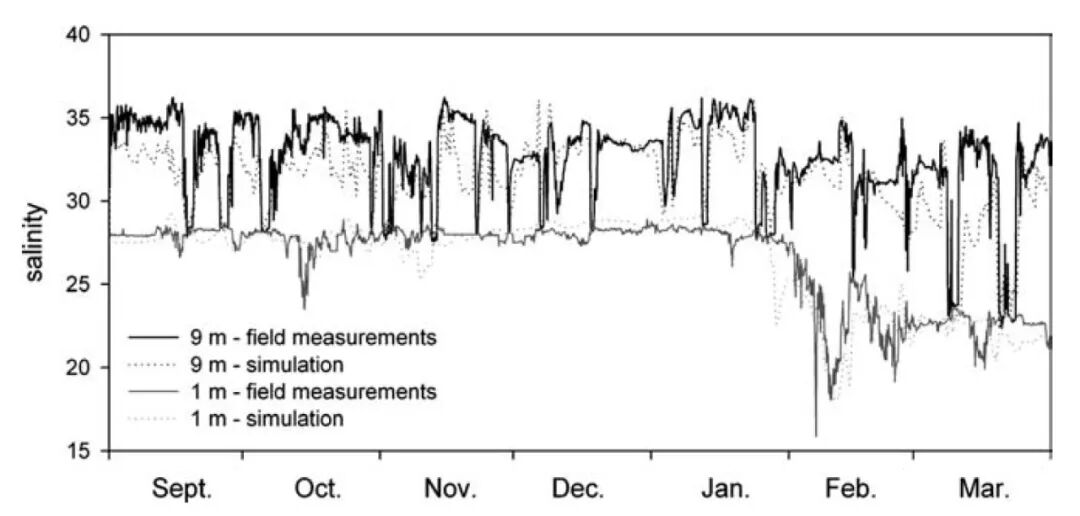

2006年9月-2007年3月鹽度變化和在H12處的模擬與測量曲線
經過校準的三維水動力學模型模擬了瀉湖從2006年9月到2007年3月共7個月的鹽分變化，通過對比模擬與現場測量的結果，驗證了該模型的可靠性。
具體地，2007年2月份發電廠開始排水，H12監測到了表層湖水鹽度下降，從模擬的結果也能看到這一現象的發生。此外，模擬的結果再現了因淡水入水口位于表層而海水入口位于底層造成的湖體鹽度分層現象，以及當風力影響較為顯著時表層和深層水體混合導致的鹽度均勻現象（如3月的某幾天表層和深層鹽度變化重疊）。

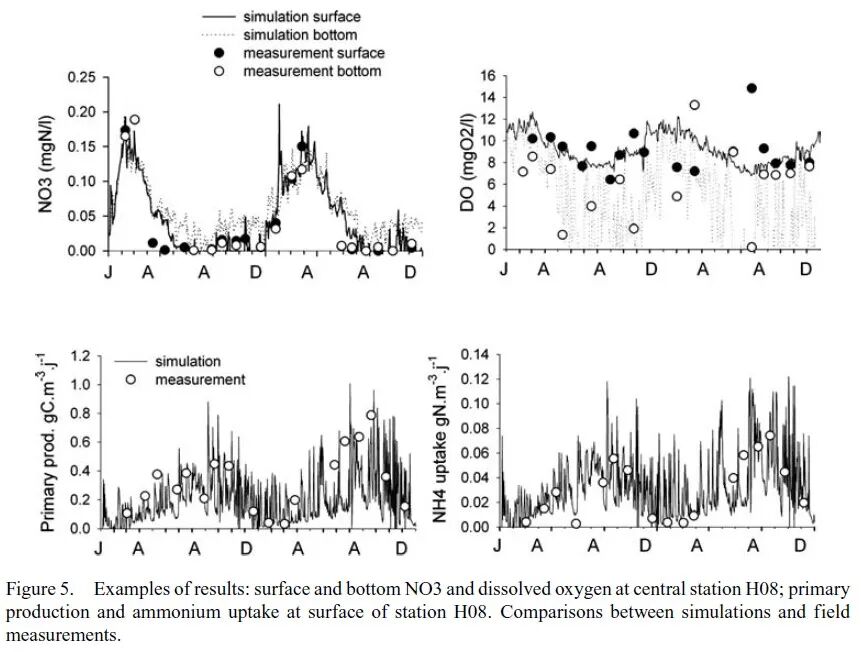

2005/01-2006/12在H08處的DelWAQ水質模擬結果與檢測結果對比
如上圖所示，DelWAQ水質模型耦合水動力學模型進行了為期24個月的模擬，可以看出水體中溶解氧和硝酸鹽的季節性變化。另外本模型還能夠準確的重現H08檢測站在夏季期間檢測到的溶解氧分層現象。
環境仿真是研究貝爾瀉湖的物理和生物地球化學變量的唯一手段。本研究使用Telemac3d三維模型模擬流體動力學、鹽度和溫度，耦合水質模型DelWAQ模擬生物地球化學循環，結合多個站點的連續實時監測以實現模型的參數設置和驗證。
本案例是將環境仿真技術應用于研究發電廠冷卻水排放對湖水質及生態的影響，模擬結果表示TELEMAC-MASCARET構建的模型可以評估瀉湖營養循環的高度復雜性。從發電廠運營的角度，環境仿真能夠預演并評估排水管理方案的效果，判斷方案是否符合相關政策的要求，輔助制定電站排水量的限制政策，湖體養護策略。
