01  自適應網格技術

有限元計算中，不同的網格劃分會具有不同的誤差，尤其是對應力結果。ANSYS通過能量誤差估計來評估網格密度是否充足，如網格不夠細，程序可以自動細化網格以減少誤差。這一自動估計網格劃分誤差并細化網格的過程稱為”自適應網格劃分“。通過自適應網格劃分技術可以獲得較好的應力分布。

自適應網格劃分僅適用于單元plane2/25/42/82/83,solid45/64/73/92/95,shell43/63/93及部分熱單元。分析類型僅適用于線性靜力學結構分析和線性穩態熱分析。

自適應網格劃分的基本過程通過一個案例說明。

02  具有多孔和凹域的板拉伸案例

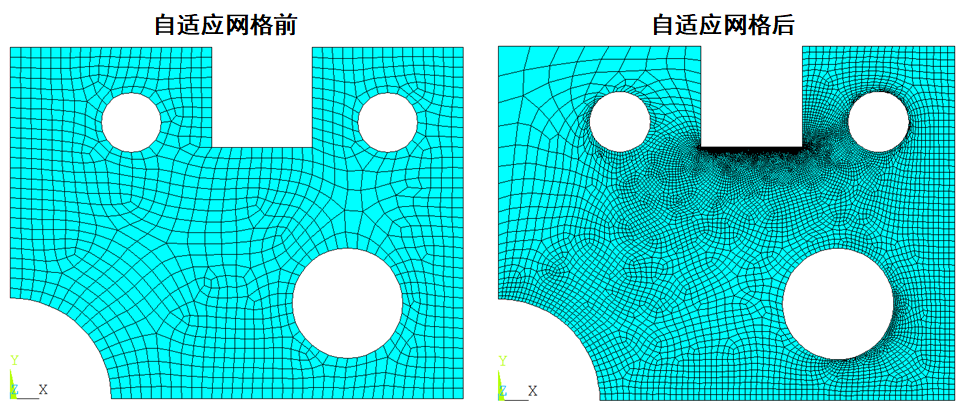

針對如下具有多孔和凹域的板，采用plane42單元，首先設置KSEIZE=10來設置自適應網格前的網格尺寸，其后按自適應網格劃分技術對網格再劃分。設置ADAPT,10,6，其中10表示迭代次數最大為10。6表示能力誤差不超過6%。具體的ADAPT命令說明如圖。

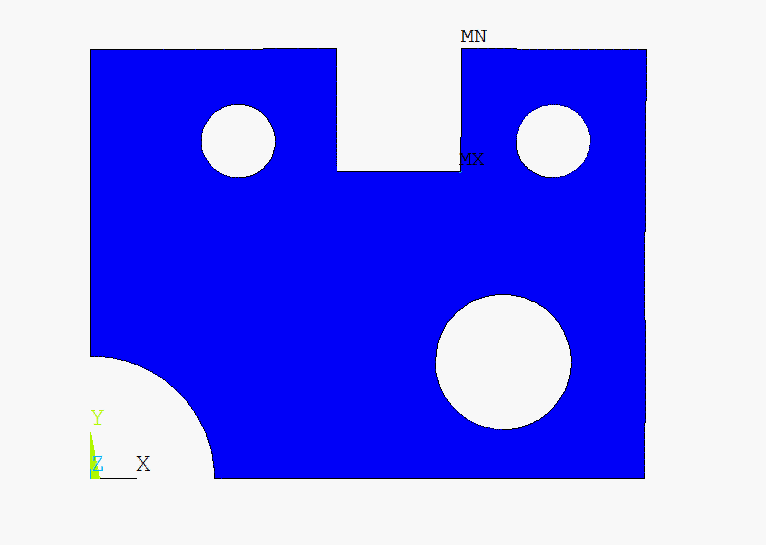

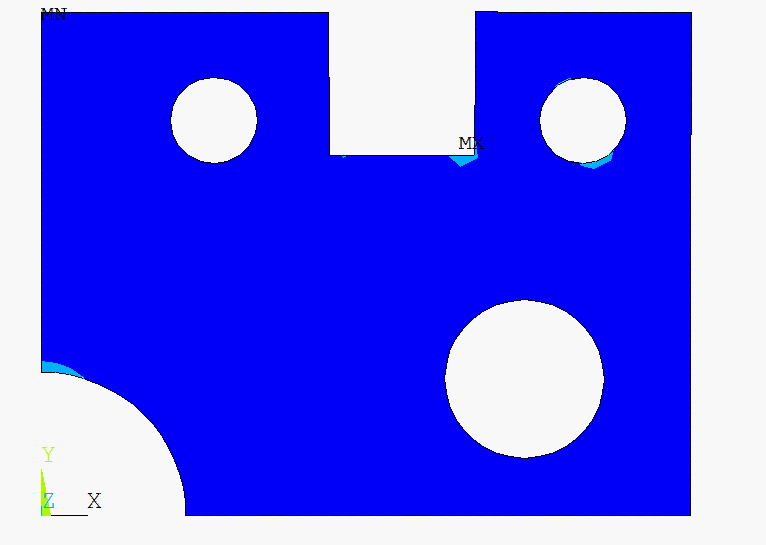

一般的自適應網格劃分的能量模誤差百分比小于5時，計算較為可靠，可以看到下圖給出Von Mises Stress，無網格自適應的應力結果有明顯的不連續和突變的過程。但注意，凹角點為應力奇異點，在彈性范圍內其數值無法通過有限元方法求得。
