一、網格劃分是一種藝術再創造過程
不同領域的問題網格劃分的需求，類型，尺度等都有所不同。結構類的仿真更傾向于四邊形或是六面體網格，流體分析則會優先考慮多面體單元，而且需要合適的邊界層單元，而對于動力學問題碰撞跌落問題，我們則更關注網格尺度的均勻性。總之，無論哪類問題，其終極目標就是把簡化處理好的幾何模型網格化，使得我們的求解合理準確。
Hypermesh是目前仿真領域主流的網格劃分軟件之一，針對各類仿真問題和模型都能繪制優質的計算網格。其實分析的問題千千萬，模型結構也是千千萬，因此我們得到的網格也是各種各樣。對于接觸過或者見識過眾多的網格劃分需求和結果的老用戶，最大的感慨是網格劃分的過程如同藝術的再創作，結果是極美的！

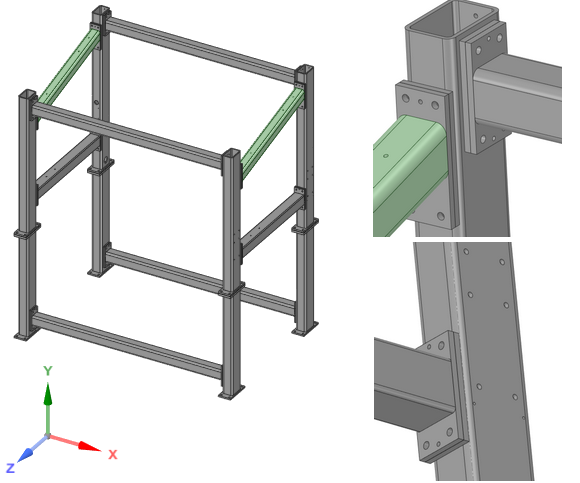

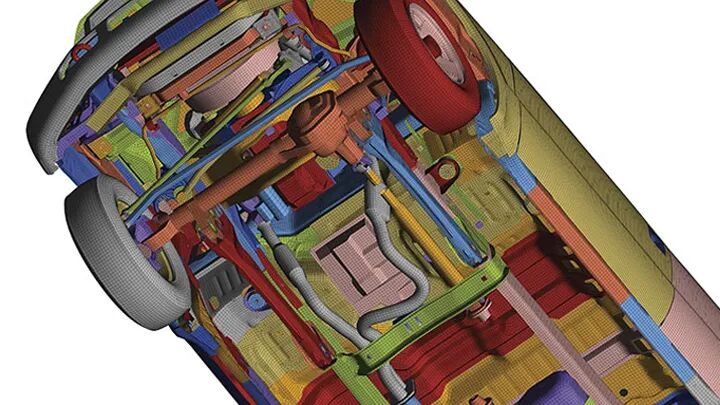

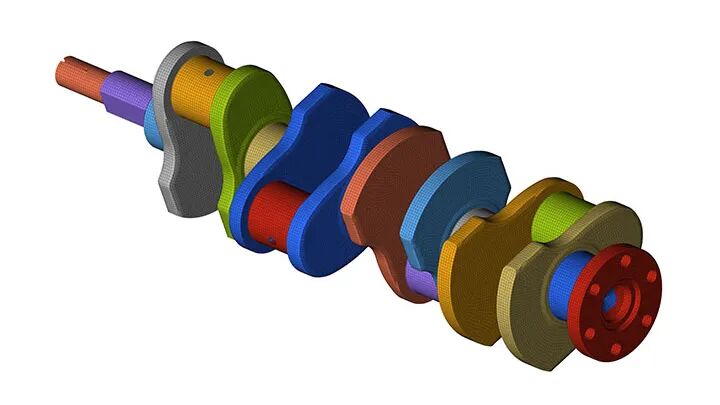

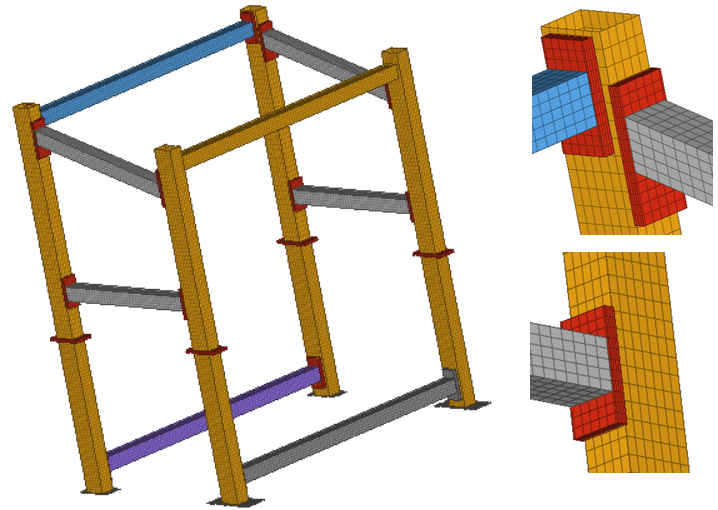

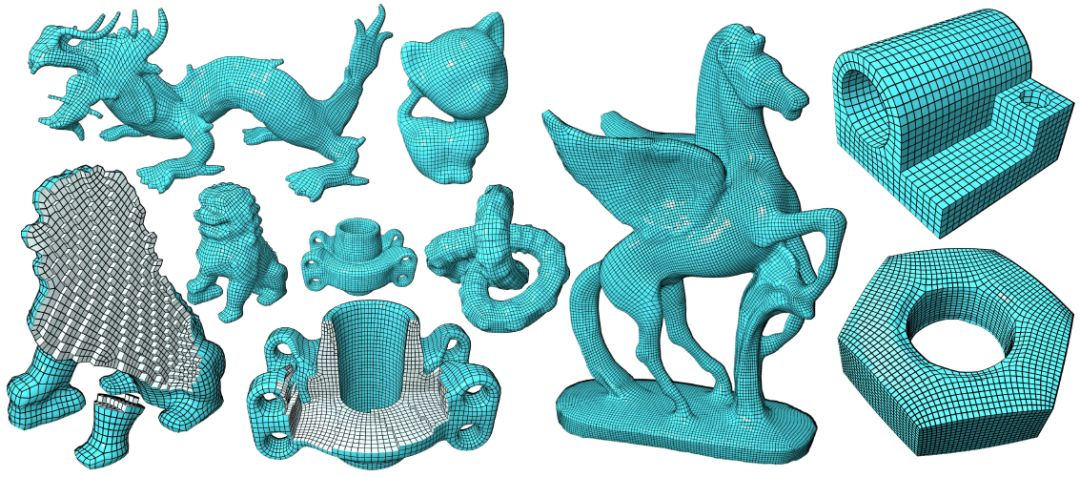

拋開軟件，我們先來看一些充滿美感的網格化模型。
可以看到這些網格模型極具視覺沖擊感，充滿幾何美對稱美規則美，尤其是強迫癥患者的福音。對于我們工程師而言，把握前面提到的劃分基本原則是最基本的要求，但是在可能的情況下，把網格劃分作為一種藝術再創造的過程則是我們對自身的另一個層次的要求，它看似枯燥無味，但最后一刻卻充滿美感和成就感。
眼見為實，接下來，筆者
用Hypermesh畫個“球”啊！
其實關于球體網格的劃分教程有很多，因為在很多場

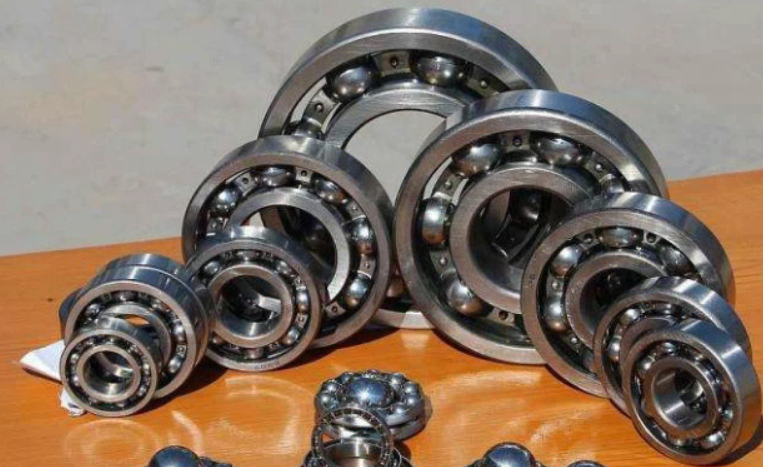

合其實都會遇到類似結構的網格劃分需求，最常見的就是軸承類模型。
球類結構看似簡單，但也包含著很豐富的網格劃分技術思路和方法，筆者和大家簡單分享分享，尤其是對于一些初學人員會有很大的幫助。球類結構的網格劃分可以根據不同的計算要求來處理，不同處理要求對網格劃分的技術難度和要求也不一樣，我們從簡單的說起。
1、四面體/金字塔單元（Tetra/Pyramid）

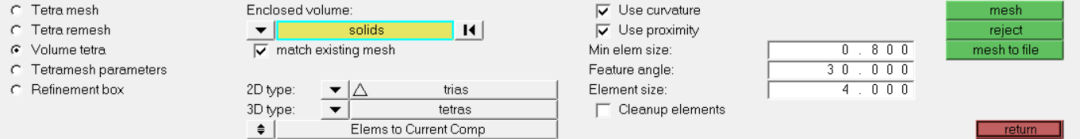

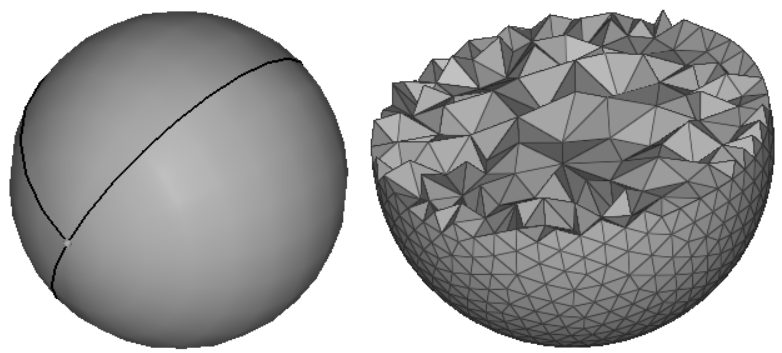

很明顯這個模型拓?fù)浜唵魏芤?guī)則，可以直接利用hm劃分四面體單元。具體通過面板中的3d-->tetramesh-->volume tetra進行網格劃分即可。

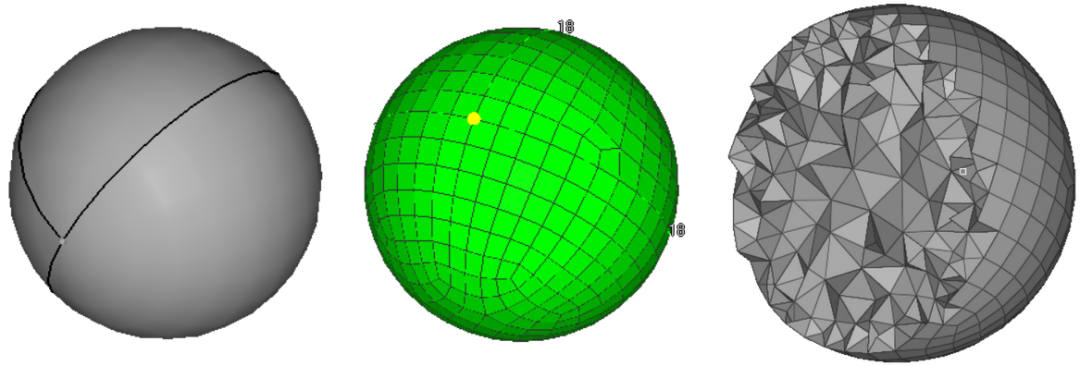

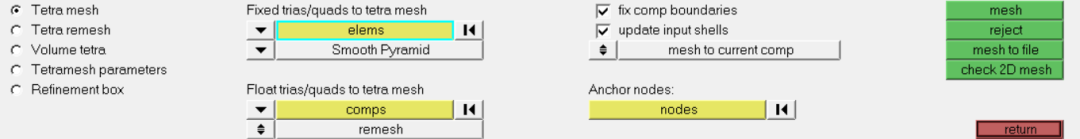

當然也可以先對球體結構的表面網格進行控制，然后繪制實體單元，比如用金字塔單元進行網格劃分，采用tetra mesh實現。先通過表面的二維四邊形單元進行約束，然后在內部生成三維單元（最終單元：金字塔+四面體）。
對于有強迫癥或?qū)偬幣呐笥眩蛟S非得劃分一個優質的六面體實體單元。在hm中對球體繪制六面體實體單元流程上比前面提到的過程更為復雜，下面進行詳細的介紹。

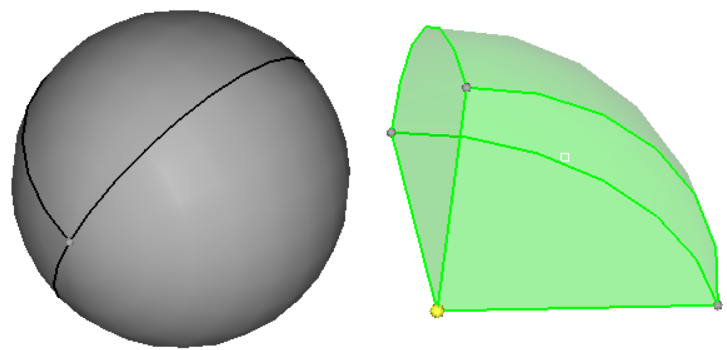

① 模型對稱，
因此切其1/8作為處理對象，完成之后鏡像即可，提高效率。
② 模型切割，

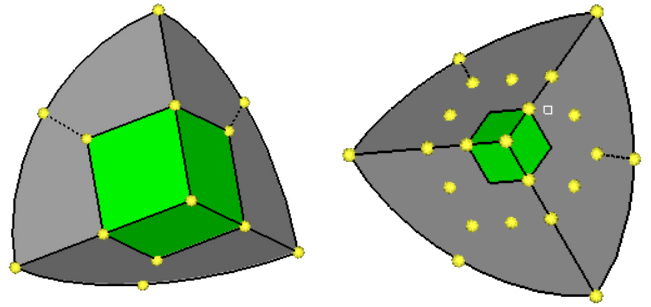

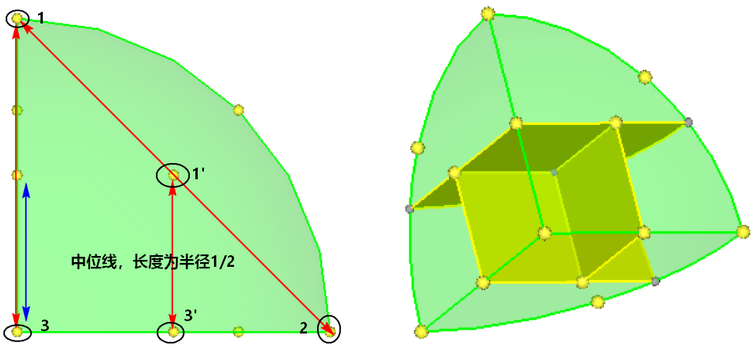

在中間區域獲取一個正方體。切割可以通過手動的形式（solid edit-->trim with lines-->drag a cut line），或者通過trim with nodes以節點切割等等，很多方法。這里對其中的節點生成進行簡單的說明，你完全可以自由的進行節點布置，但是為了獲得比較規整的模型，加上球體本身比較規則所以可以通過幾何關系也布置規則的節點。通常可以如下圖所示在各頂點的中點布置節點，然后基于簡單的幾何關系就能夠推算出共面、中間實體為正方體等結論，然后基于這個來進行六面體網格劃分將更加規整。
3、完成切割之后基本上就完成網格劃分的主要工作。
對切分之后的非中間正方體的實體進行布爾求和或者merge合并即可，我們分別對內外兩部分進行實體劃分。如果此時網格劃分提示有存在與硬點不匹配的情形，可以對中間的正方形繼續F4，創建節點的中間臨時節點切分出更小的正方形劃分，其它后續操作一致。
4、開始網格劃分，

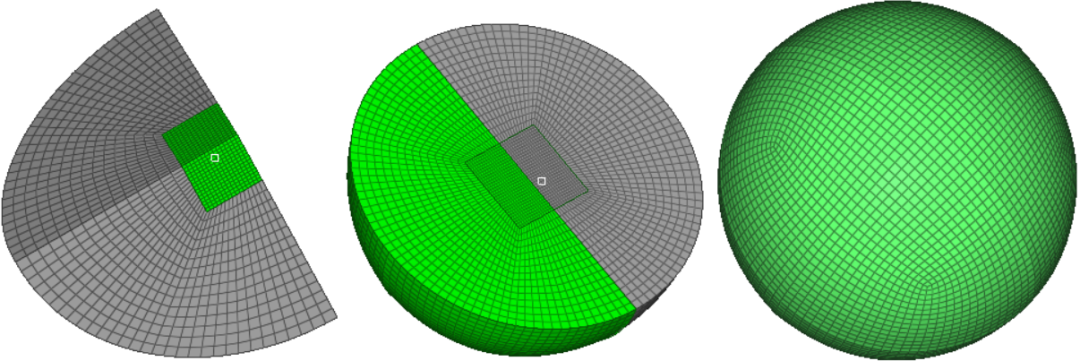

利用3d-->solid map-->one volume分別進行網格劃分，之后通過tool-->reflect將模型鏡像獲得整個結構的網格，完成之后如下圖所示。
5、至此，我們就把整體球結構完成了網格劃分。然后通過tool-->edges查找自由邊，將鏡像面上的節點進行合并即可。
雖然球體結構比較規則，而且模型簡單，但是為了實現六面體高質量網格的繪制，還是需要用到一些較為通用的劃分技術和思路，對于入門學者的朋友是一個很不錯的練習科目，希望本文給大家一個思路，算是拋磚引玉，與大家分享。
作者：米條
