豐田普銳斯THS-混聯式混合動力系統工作原理

2021年3月29日 16:34
瀏覽：2195 評論：2 收藏：1

點擊上方右側“EDC電驅未來”可訂閱哦！

豐田普銳斯THS-混聯式混合動力系統工作原理的圖1

豐田普銳斯THS-混聯式混合動力系統工作原理的圖2

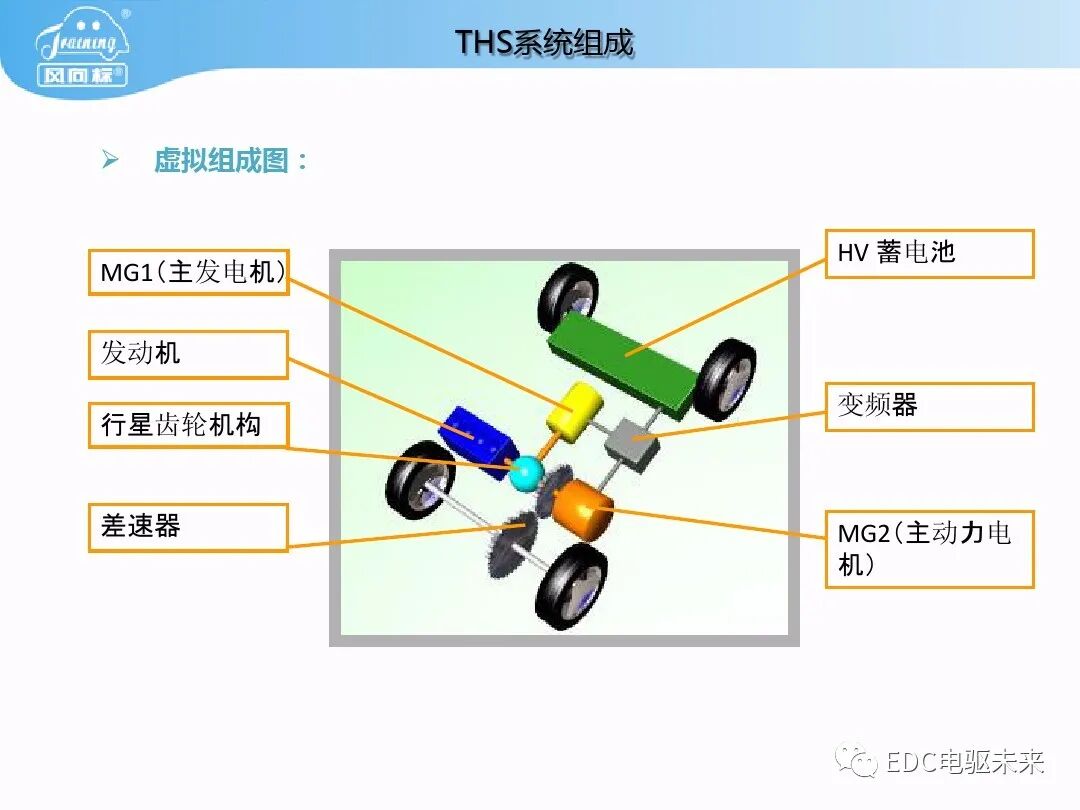

豐田普銳斯THS-混聯式混合動力系統工作原理的圖3

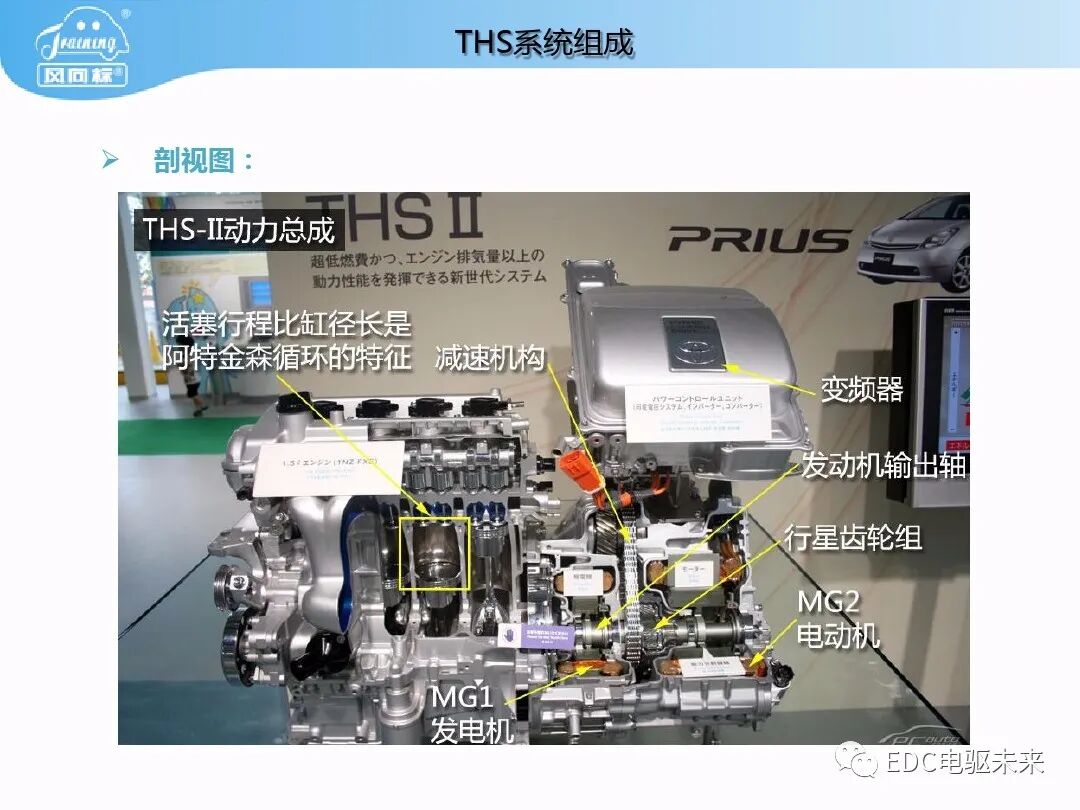

豐田普銳斯THS-混聯式混合動力系統工作原理的圖4

豐田普銳斯THS-混聯式混合動力系統工作原理的圖5

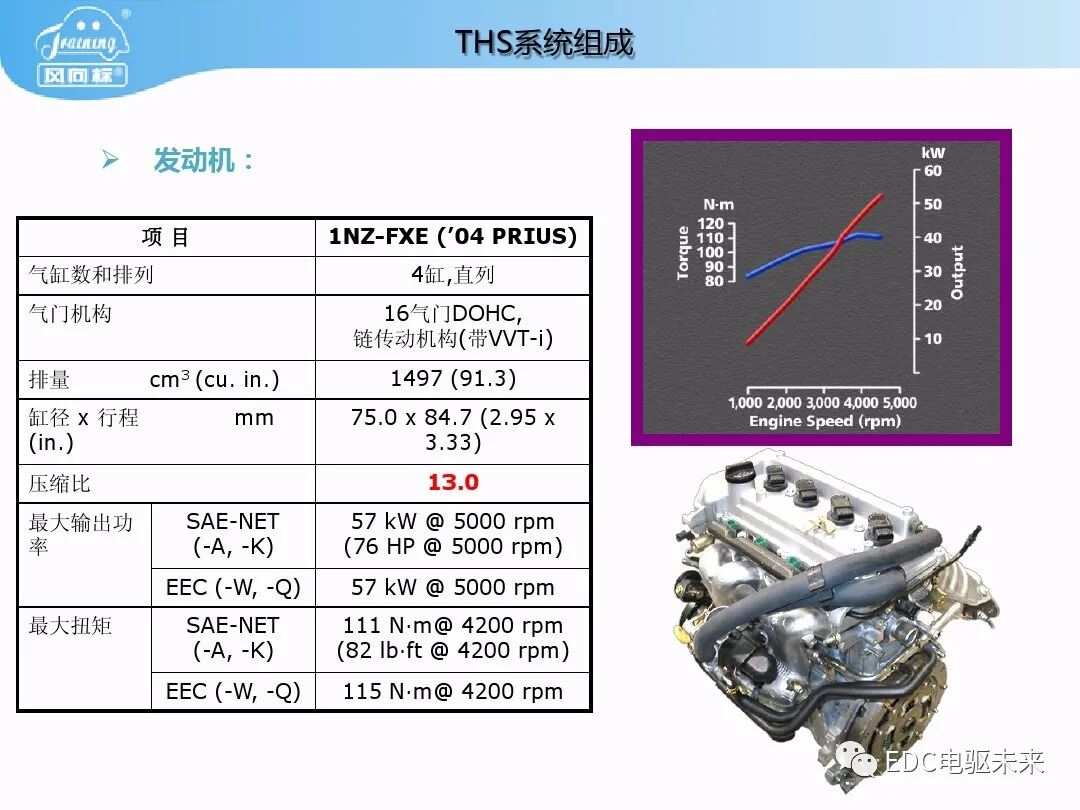

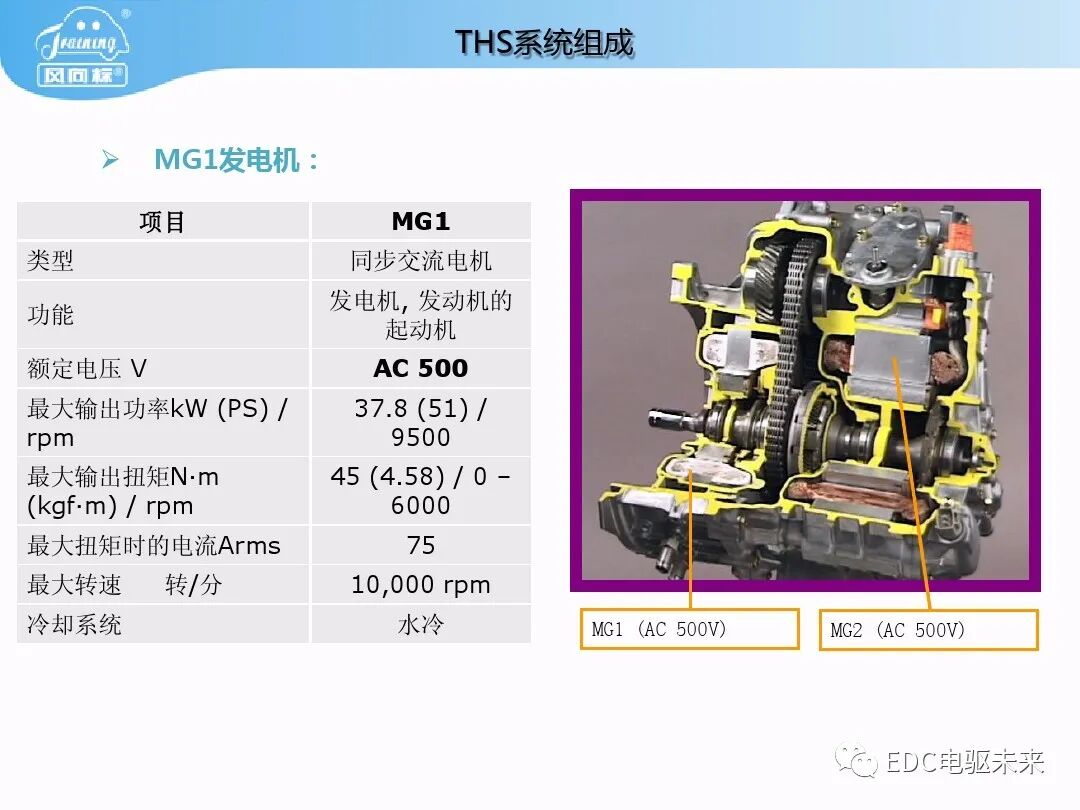

豐田普銳斯THS-混聯式混合動力系統工作原理的圖6

豐田普銳斯THS-混聯式混合動力系統工作原理的圖7

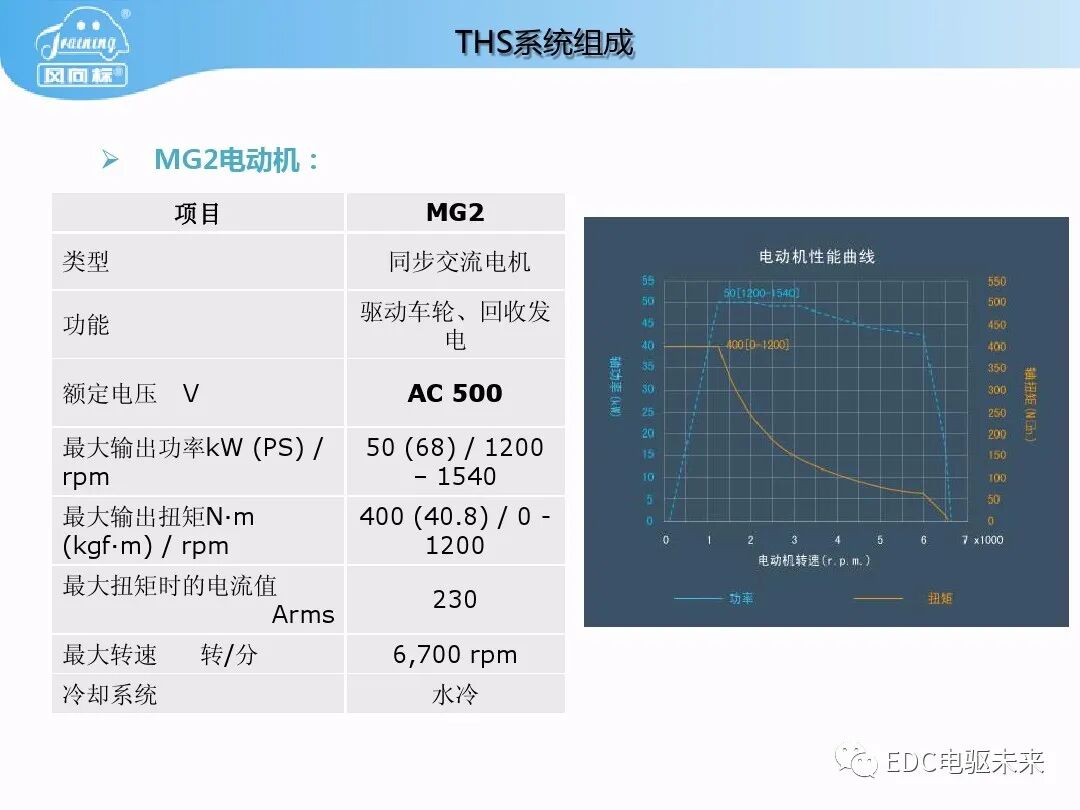

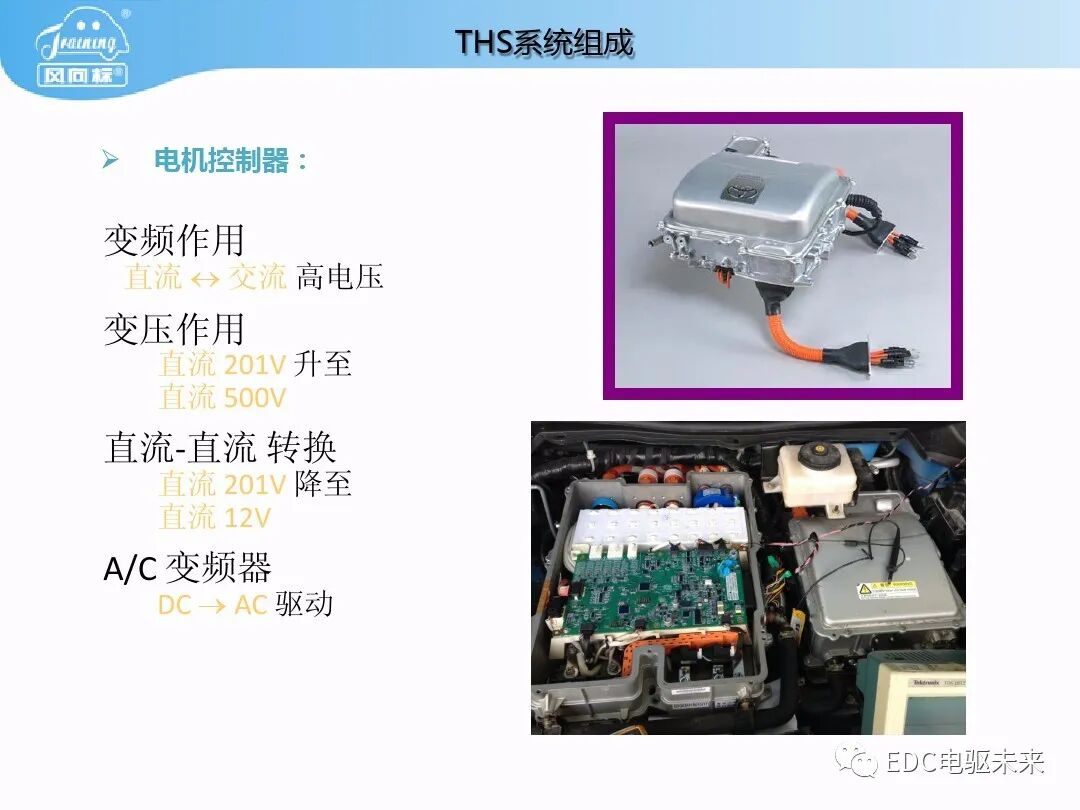

豐田普銳斯THS-混聯式混合動力系統工作原理的圖8

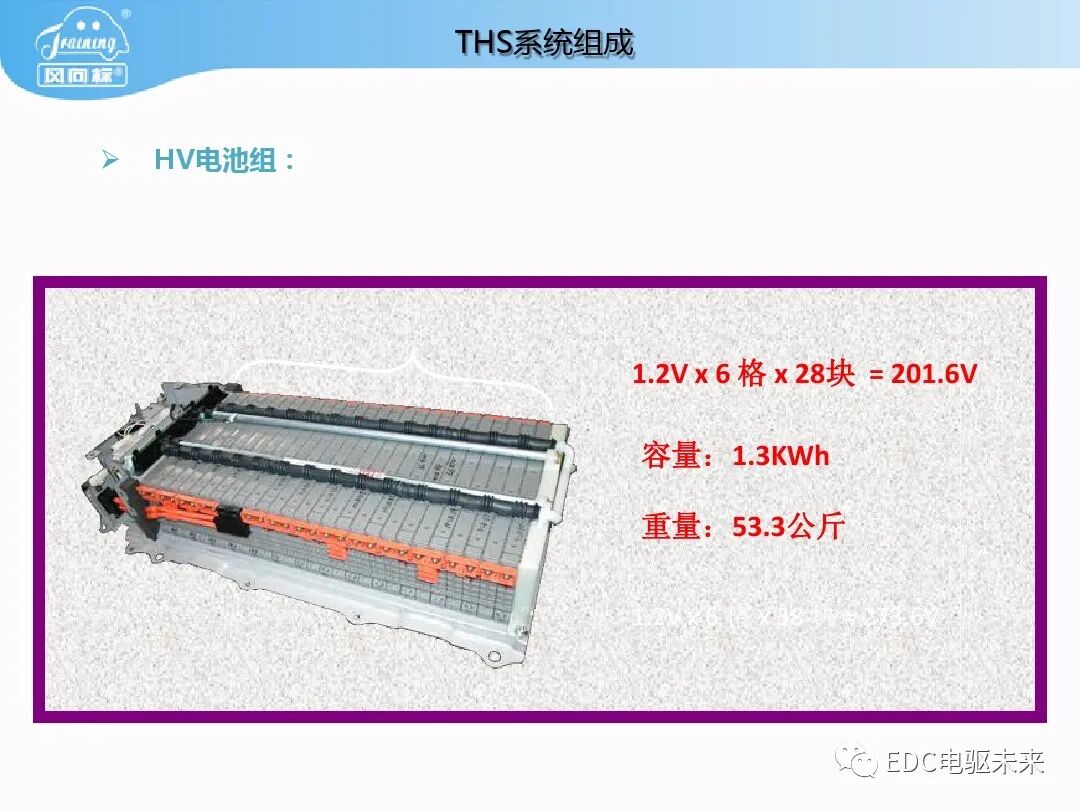

豐田普銳斯THS-混聯式混合動力系統工作原理的圖9

豐田普銳斯THS-混聯式混合動力系統工作原理的圖10

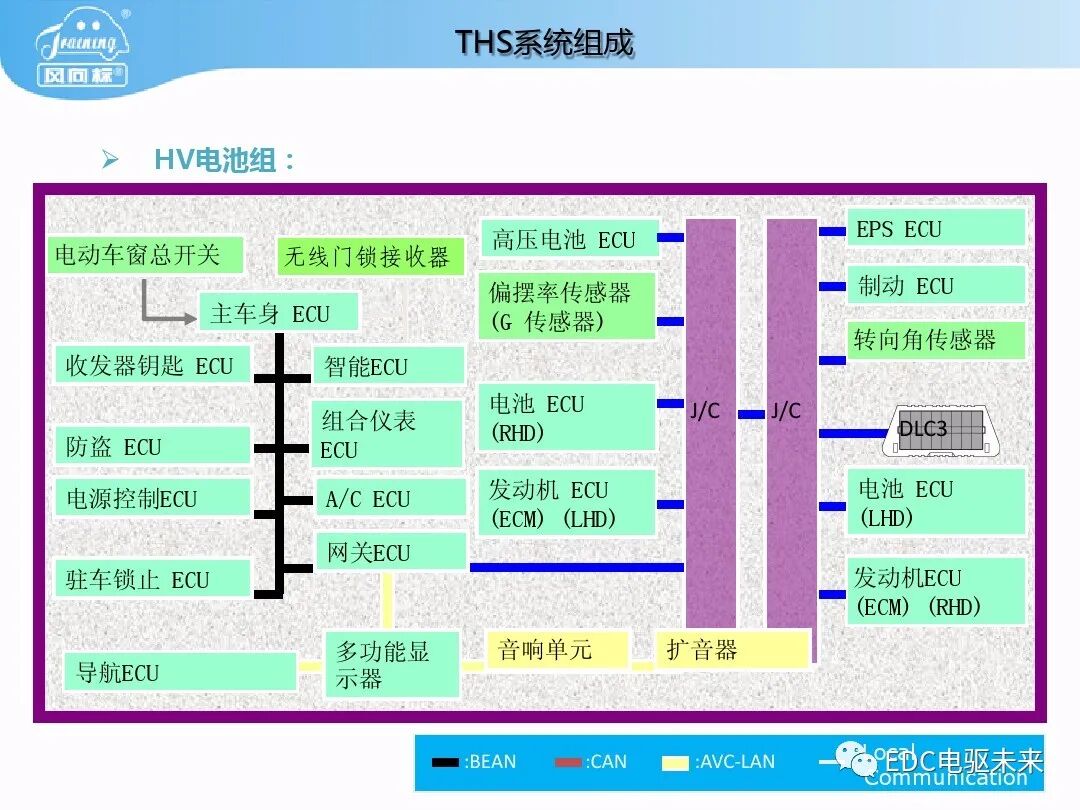

豐田普銳斯THS-混聯式混合動力系統工作原理的圖11

豐田普銳斯THS-混聯式混合動力系統工作原理的圖12

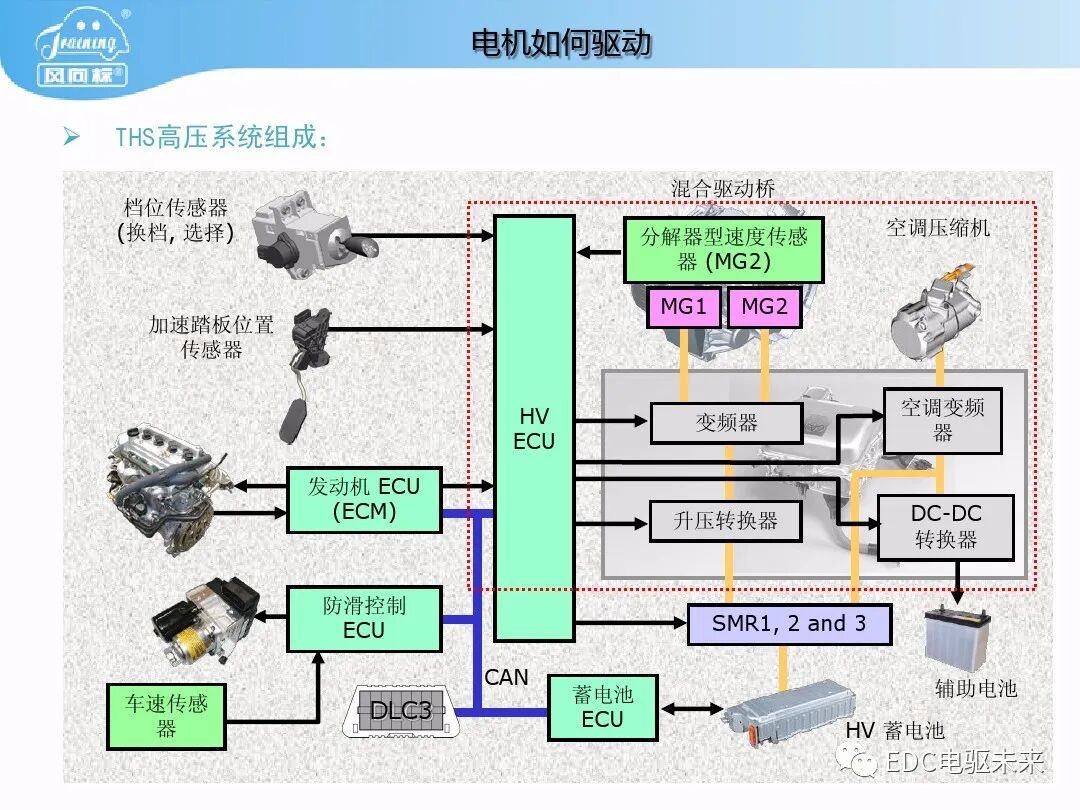

豐田普銳斯THS-混聯式混合動力系統工作原理的圖13

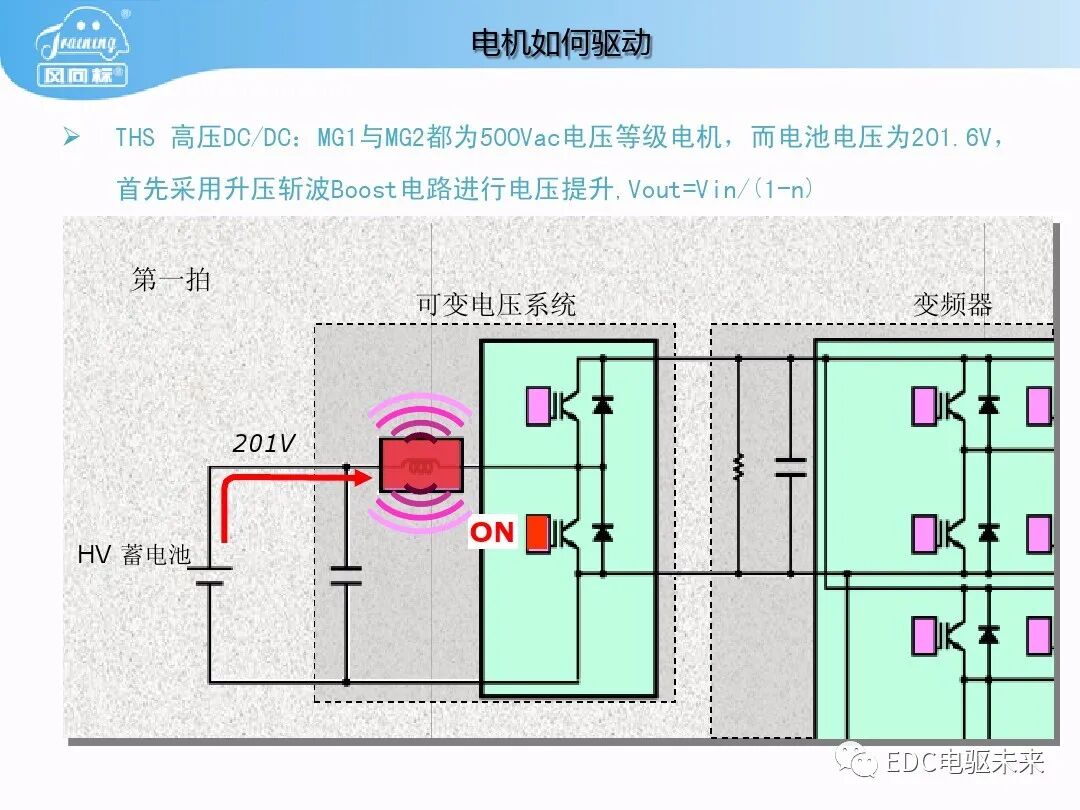

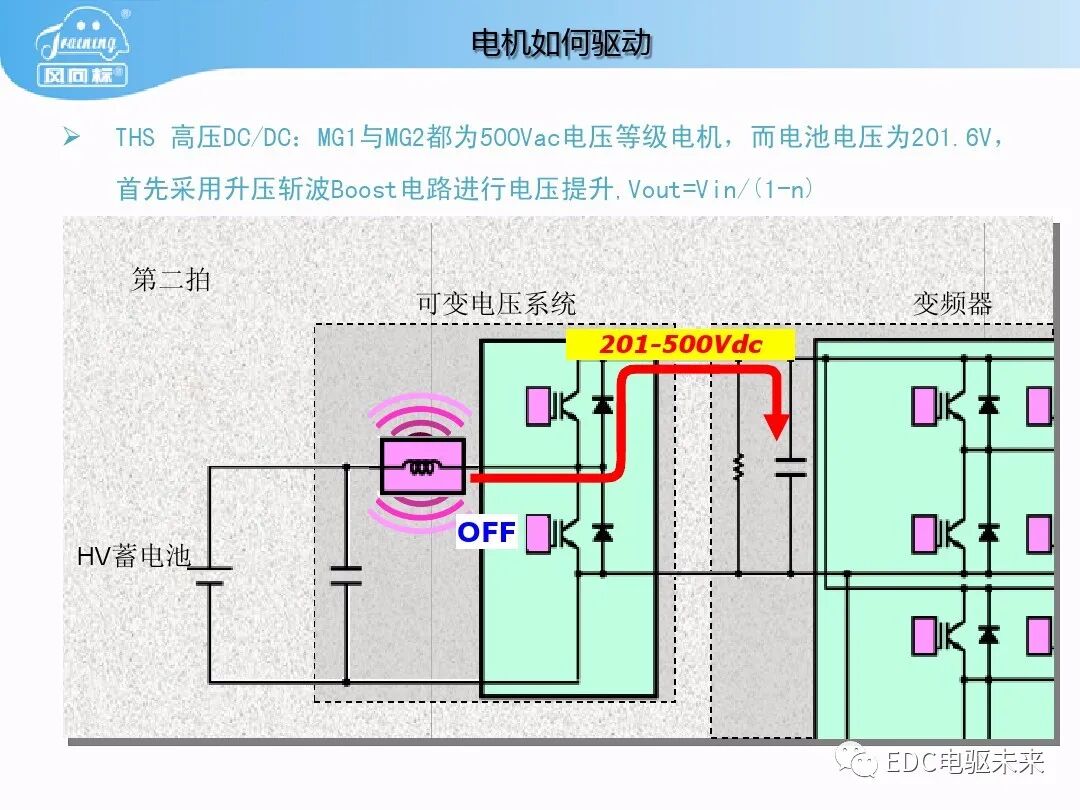

豐田普銳斯THS-混聯式混合動力系統工作原理的圖14

豐田普銳斯THS-混聯式混合動力系統工作原理的圖15

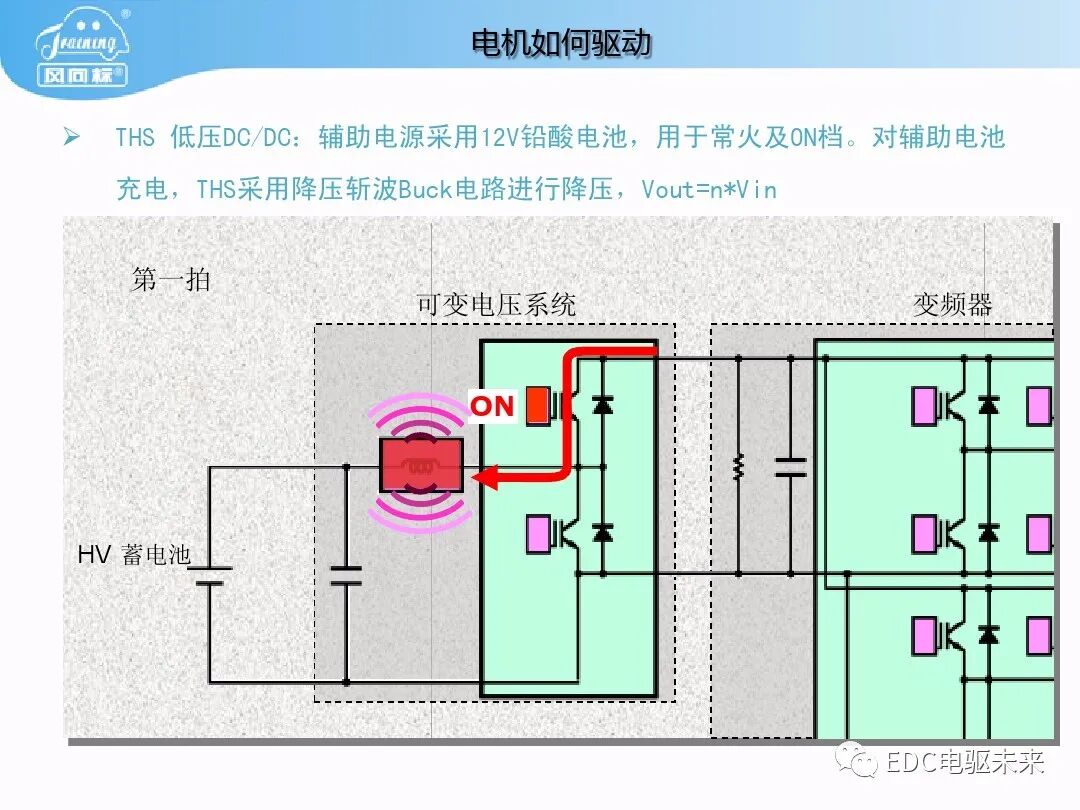

豐田普銳斯THS-混聯式混合動力系統工作原理的圖16

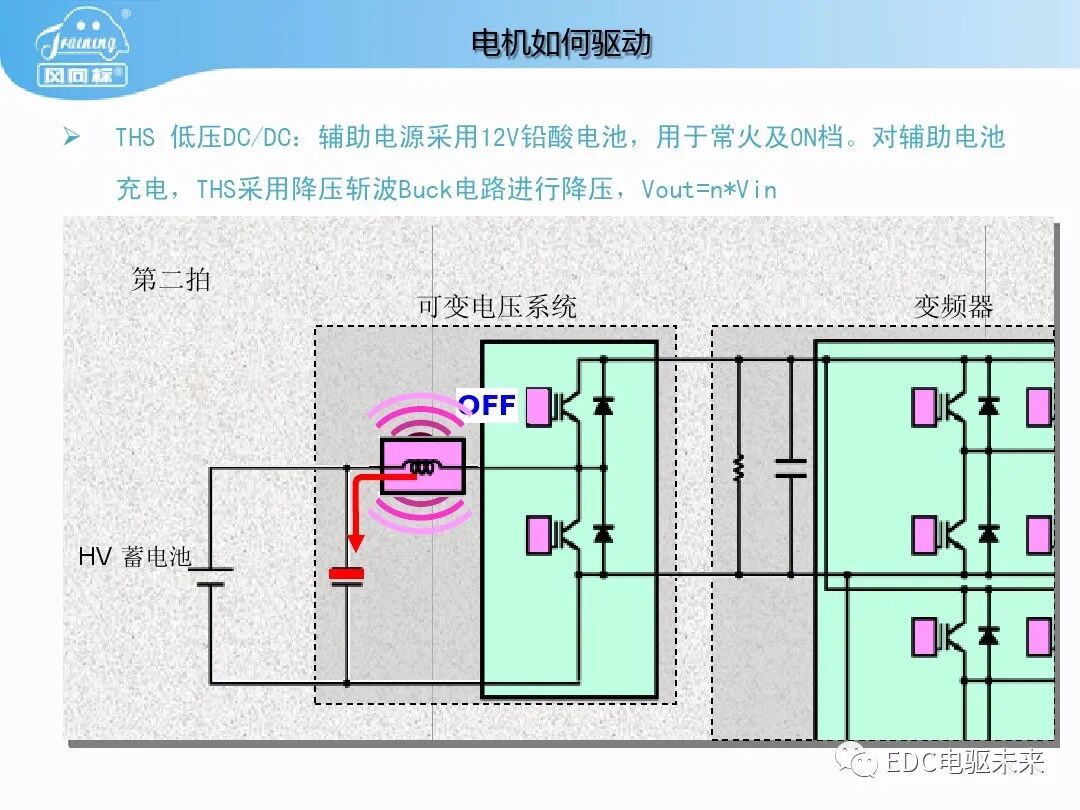

豐田普銳斯THS-混聯式混合動力系統工作原理的圖17

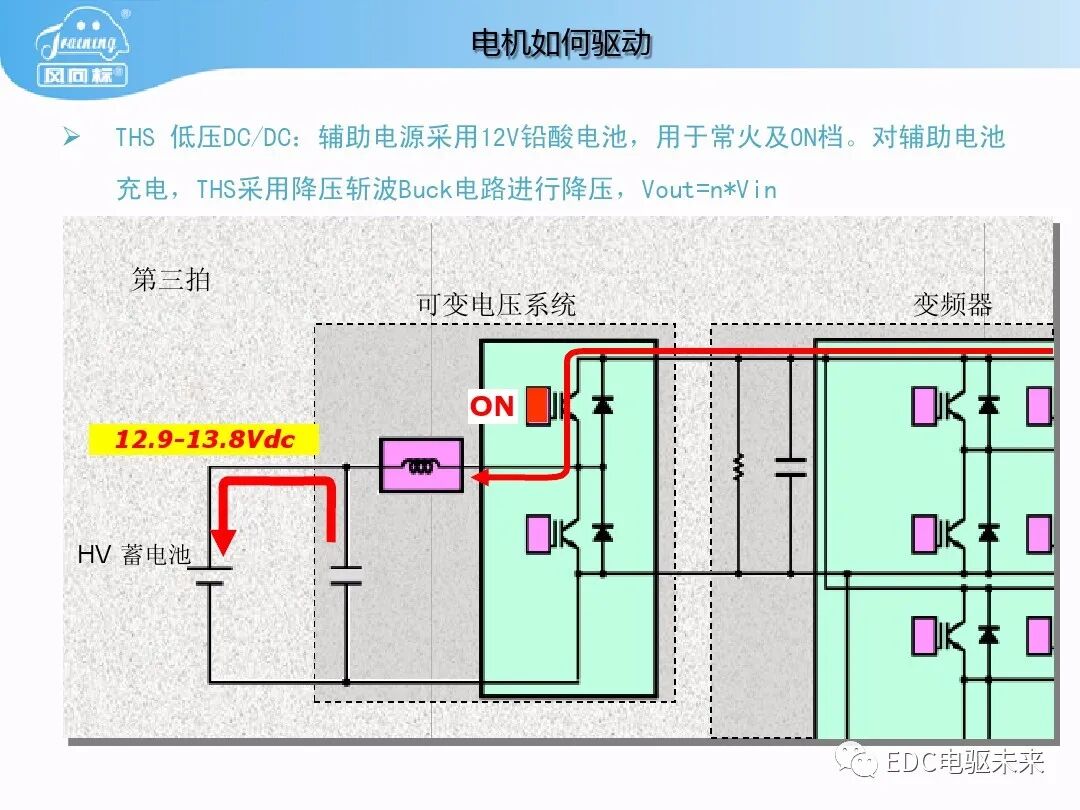

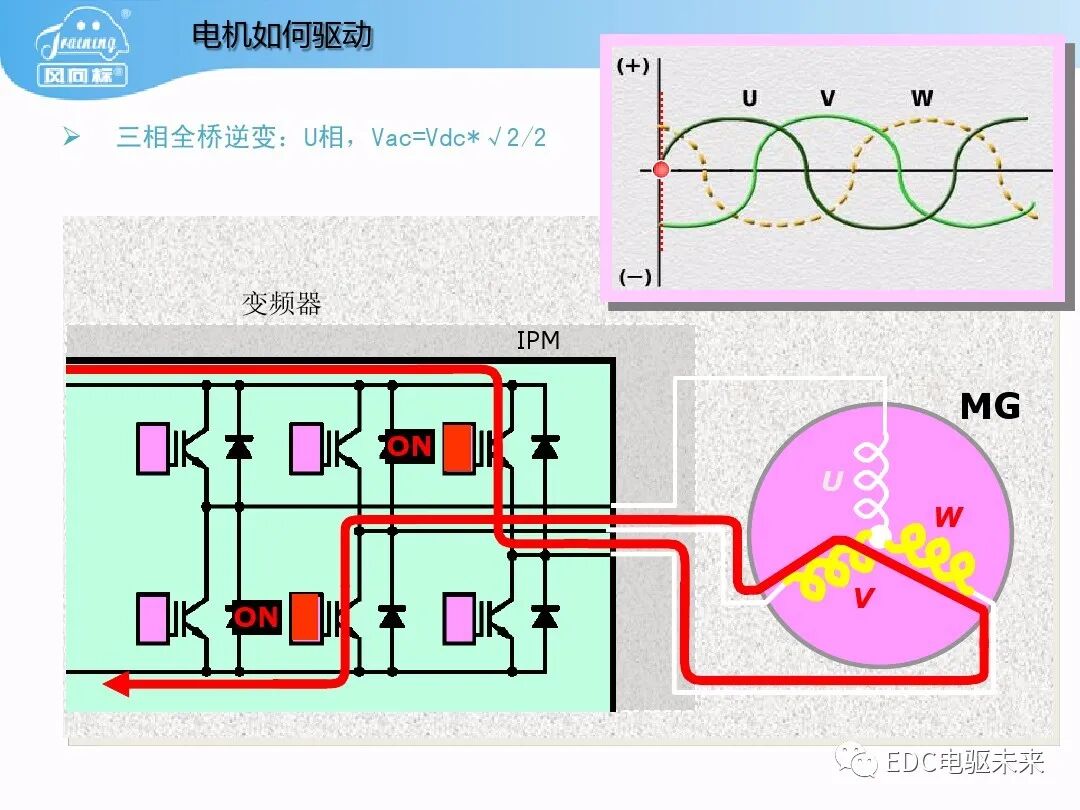

豐田普銳斯THS-混聯式混合動力系統工作原理的圖18

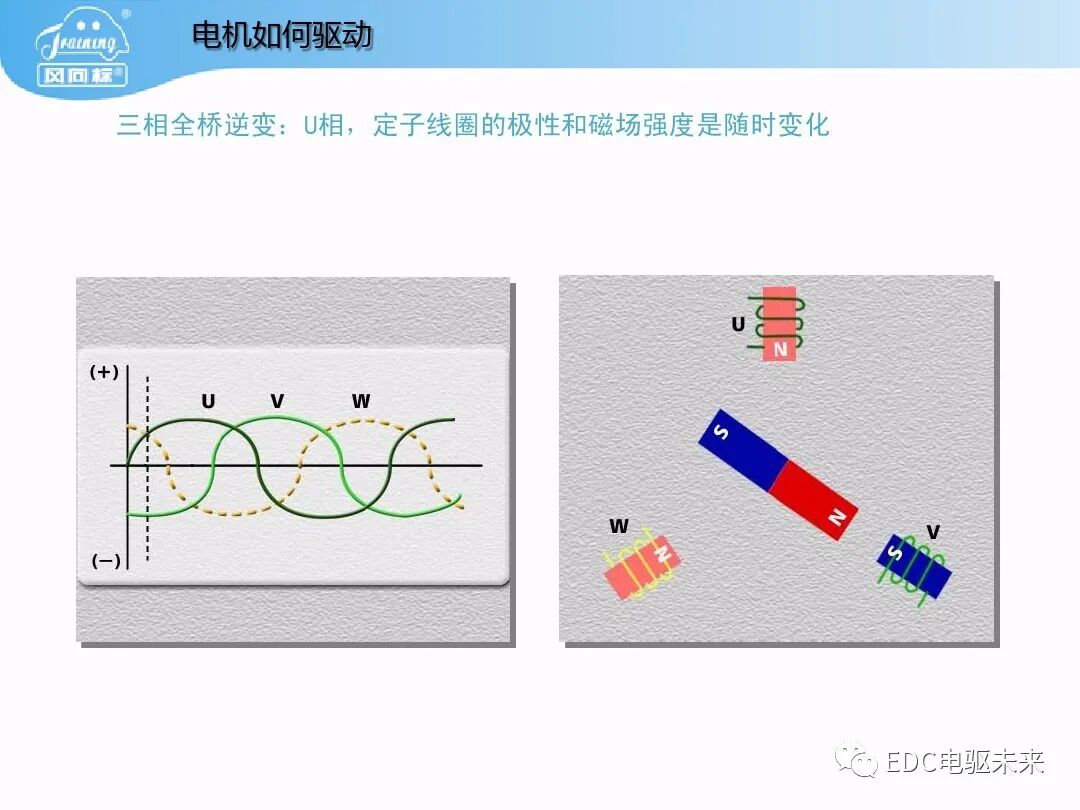

豐田普銳斯THS-混聯式混合動力系統工作原理的圖19

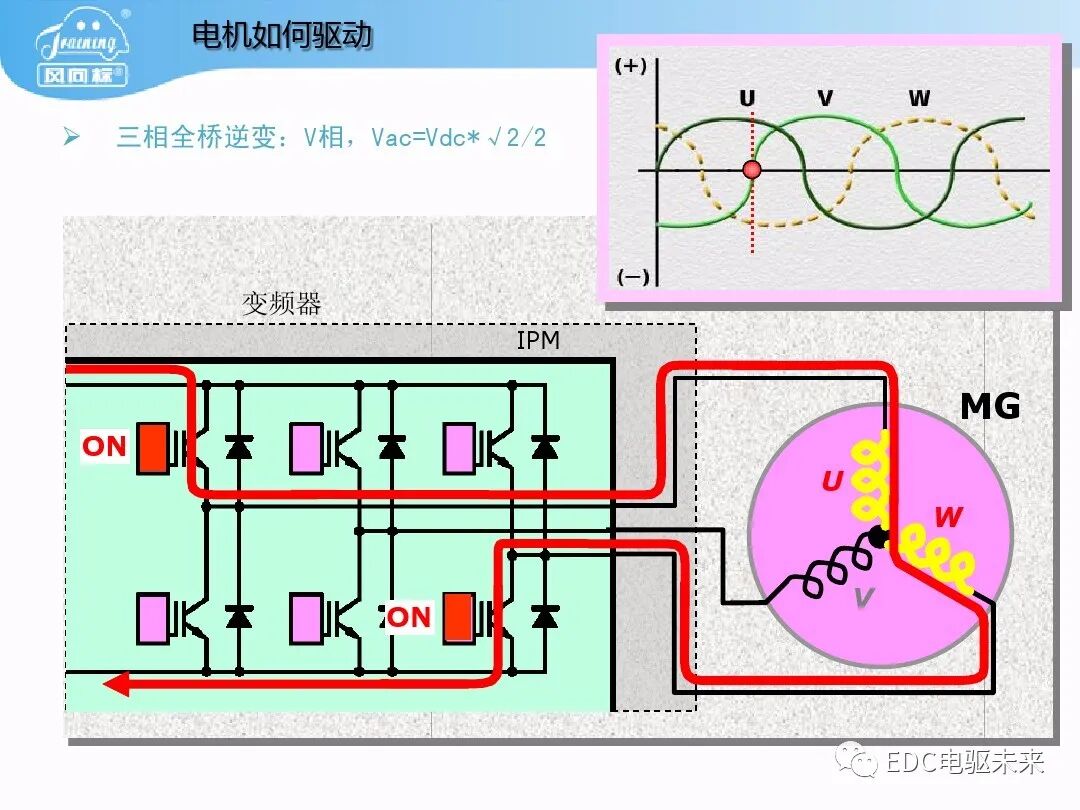

豐田普銳斯THS-混聯式混合動力系統工作原理的圖20

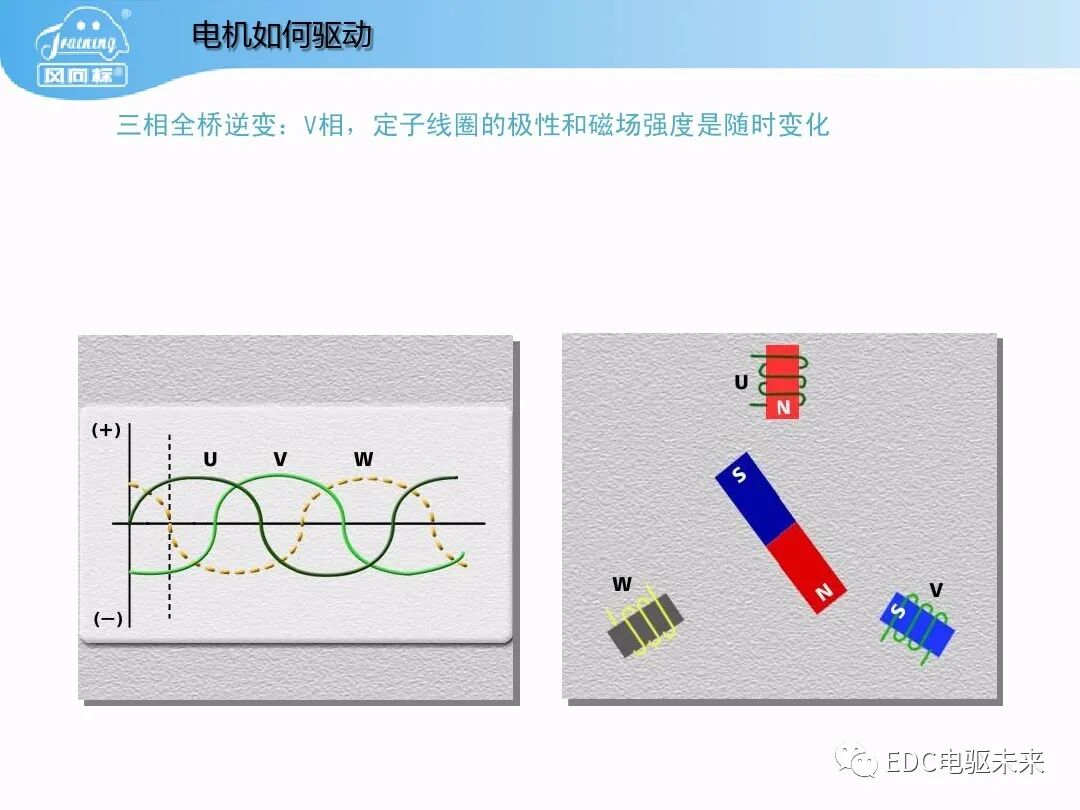

豐田普銳斯THS-混聯式混合動力系統工作原理的圖21

豐田普銳斯THS-混聯式混合動力系統工作原理的圖22

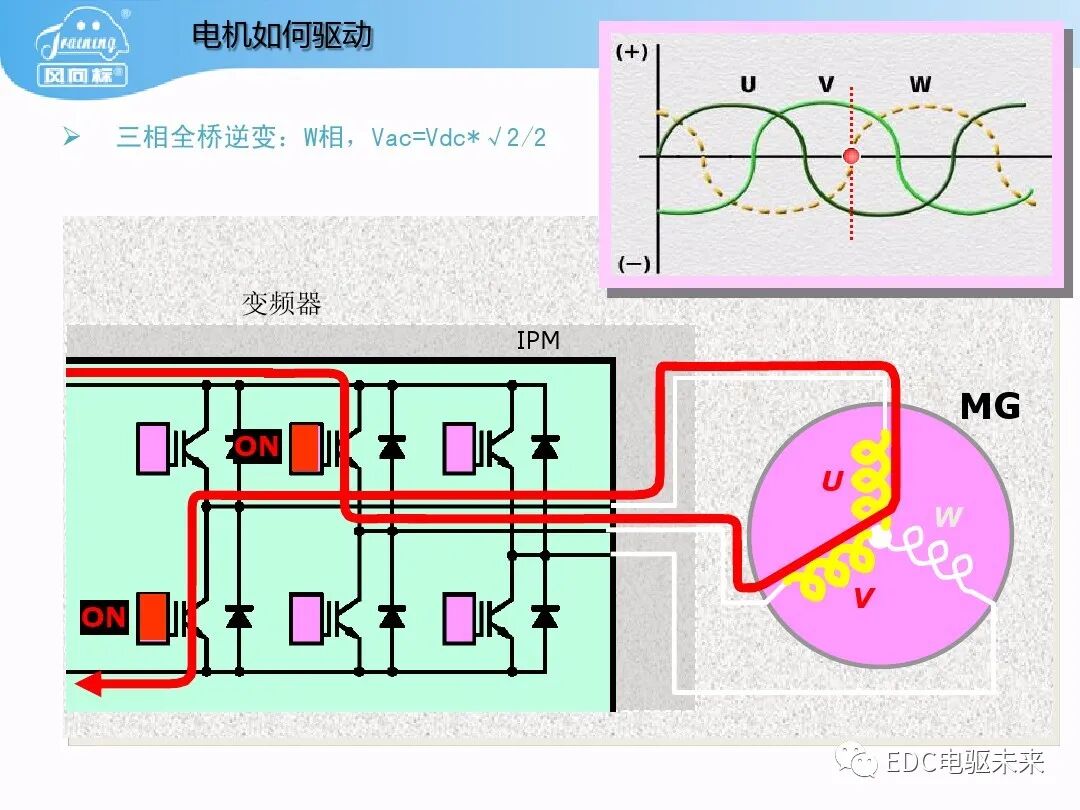

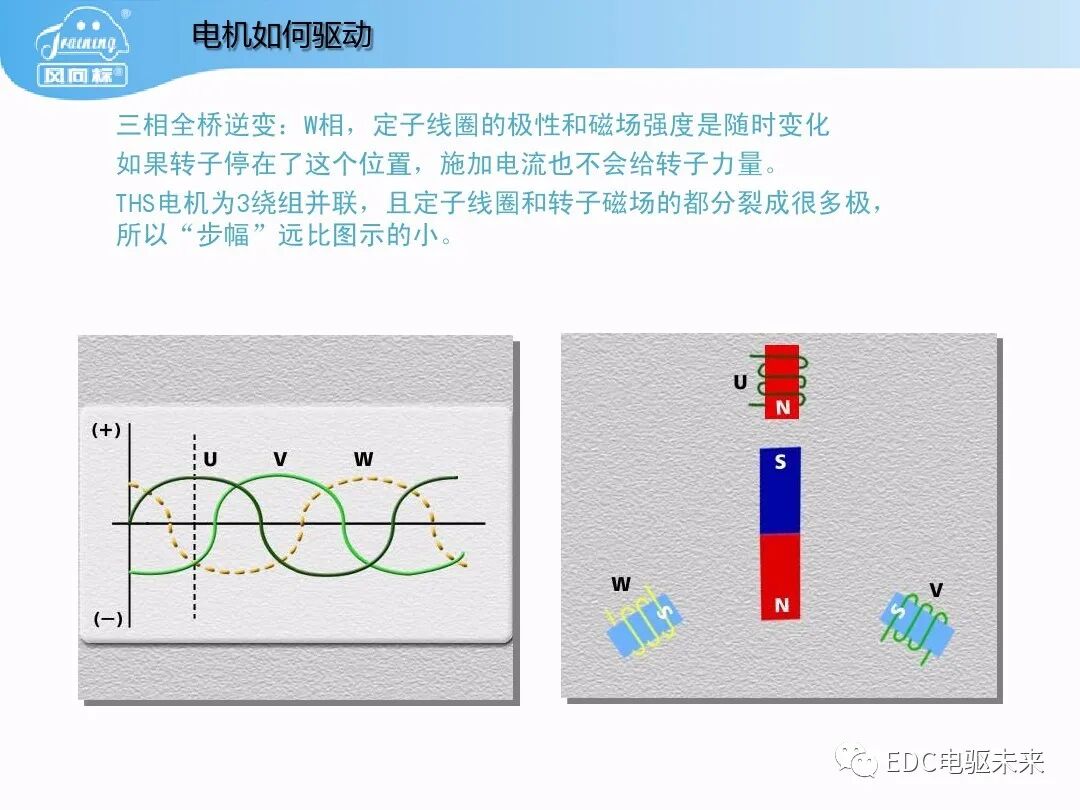

豐田普銳斯THS-混聯式混合動力系統工作原理的圖23

豐田普銳斯THS-混聯式混合動力系統工作原理的圖24

豐田普銳斯THS-混聯式混合動力系統工作原理的圖25

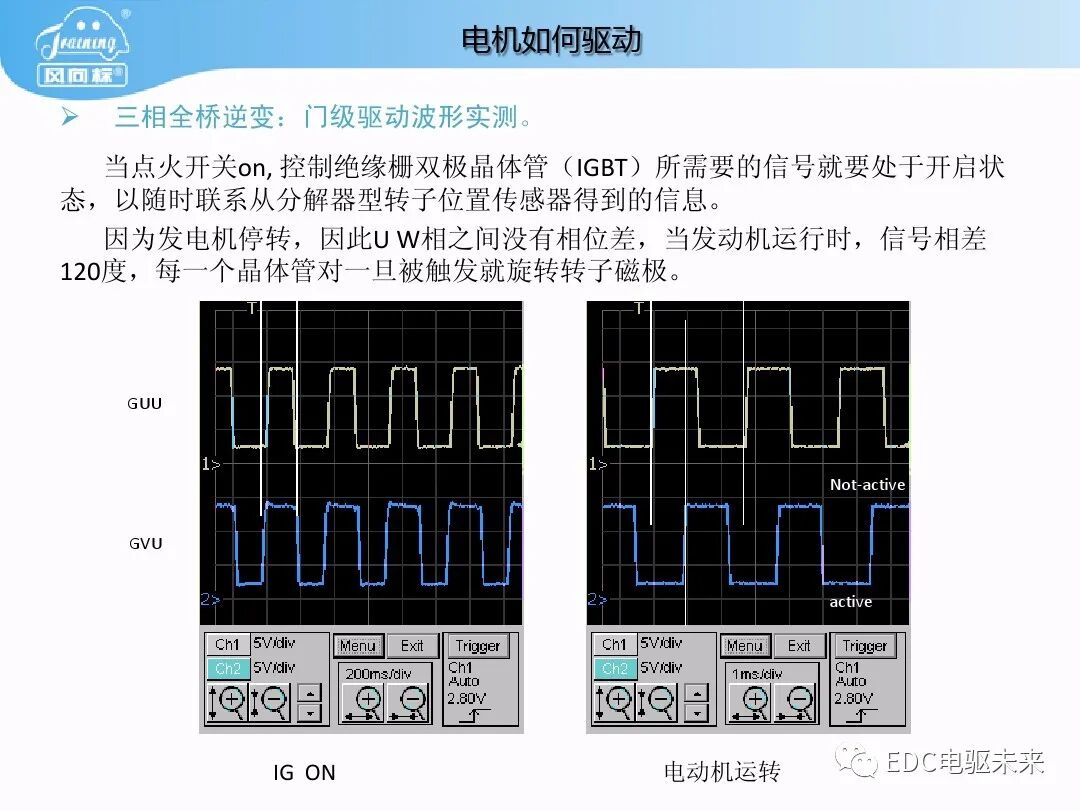

豐田普銳斯THS-混聯式混合動力系統工作原理的圖26

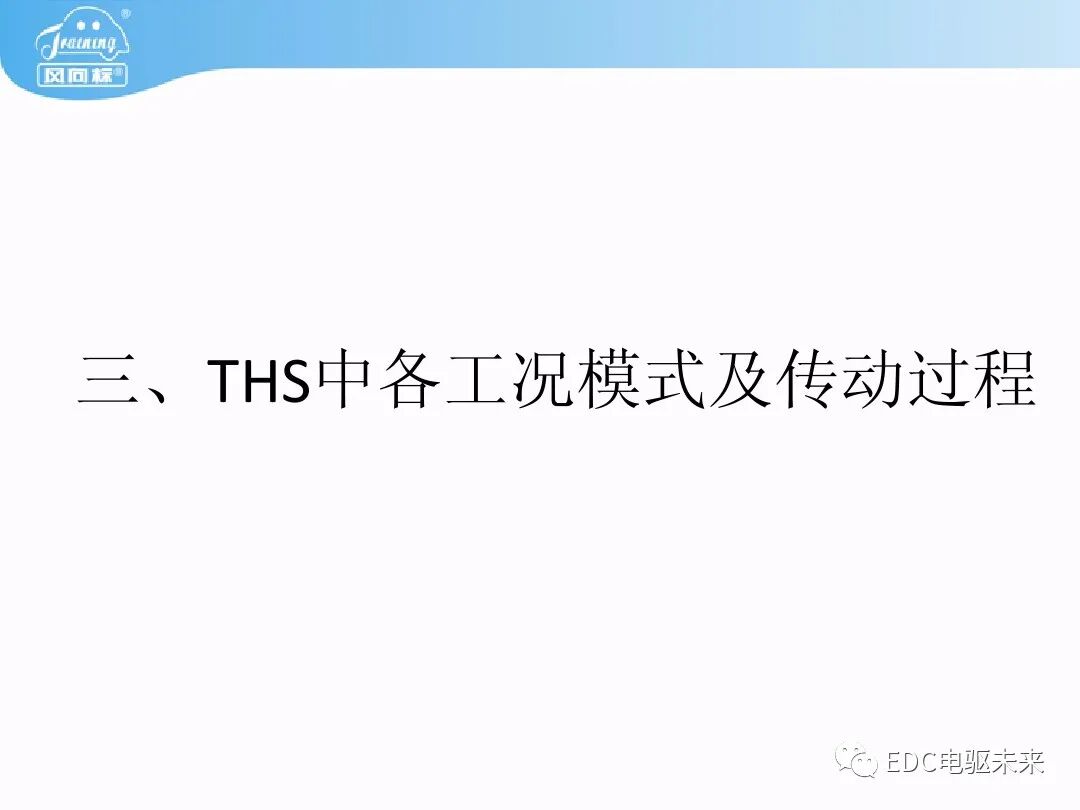

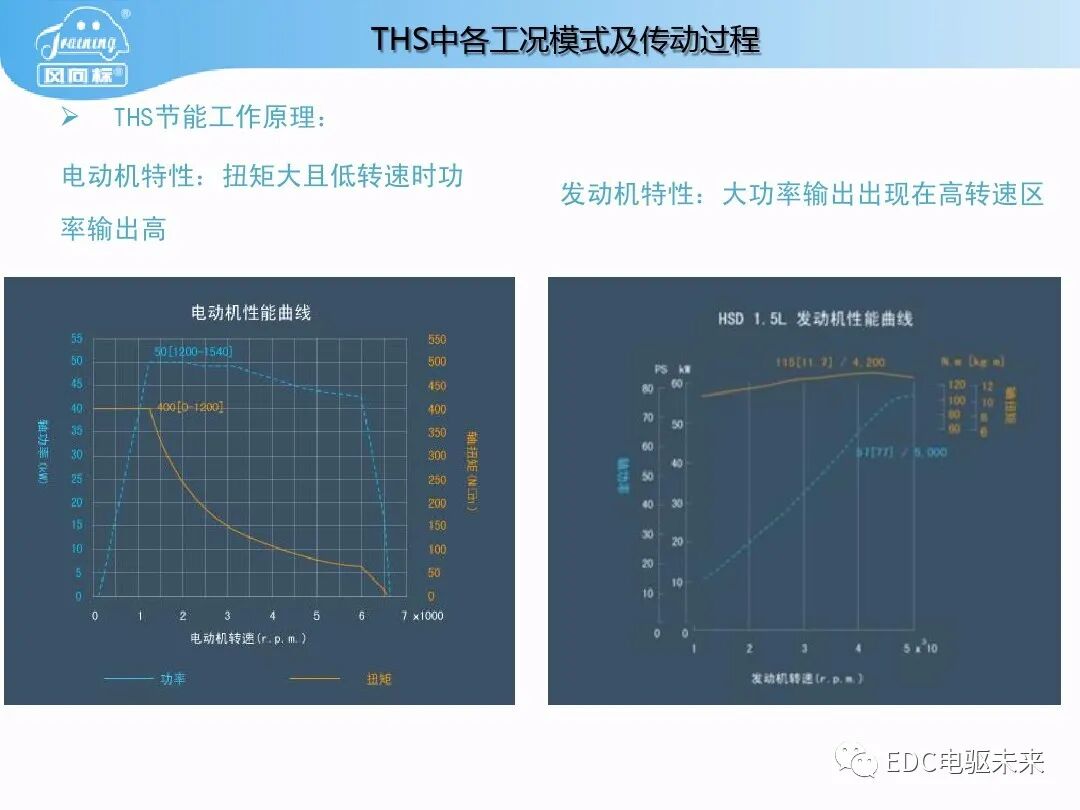

豐田普銳斯THS-混聯式混合動力系統工作原理的圖27

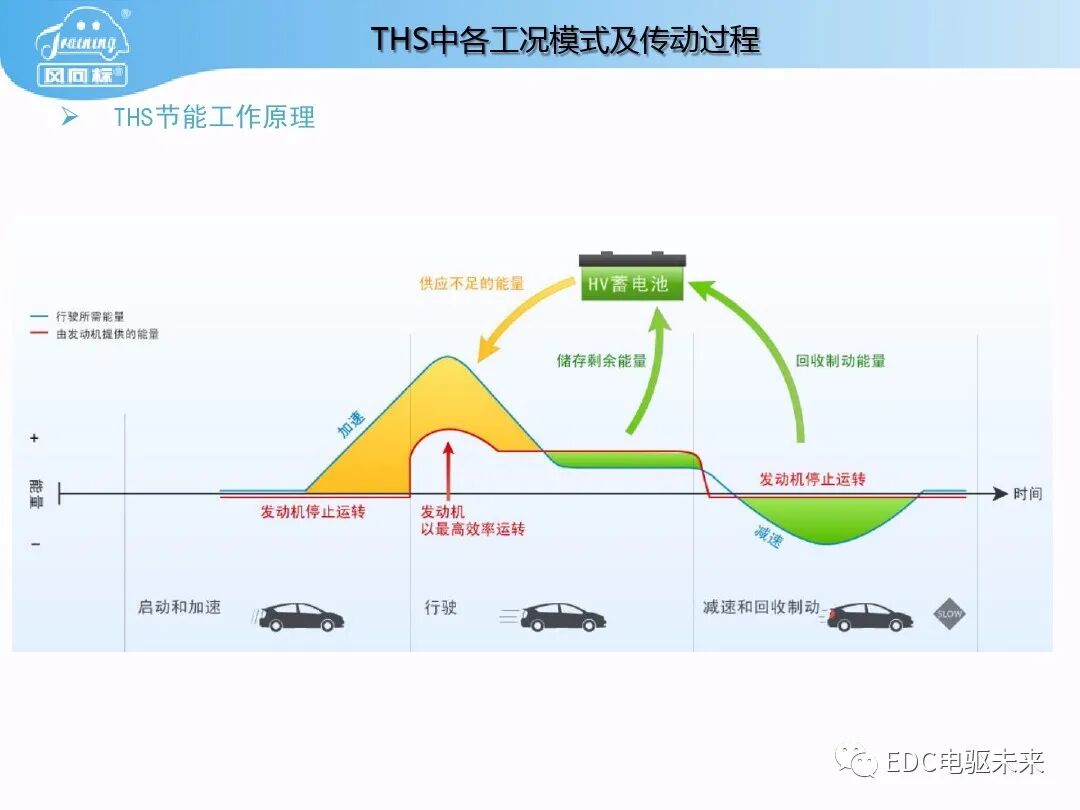

豐田普銳斯THS-混聯式混合動力系統工作原理的圖28

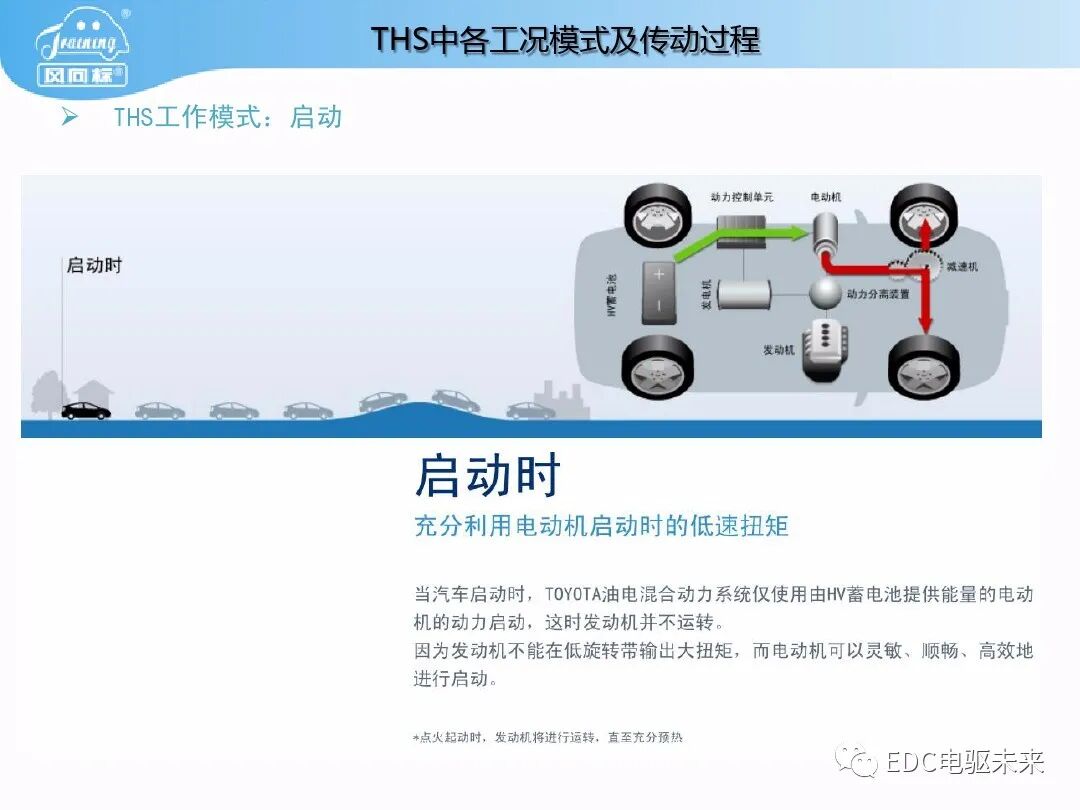

豐田普銳斯THS-混聯式混合動力系統工作原理的圖29

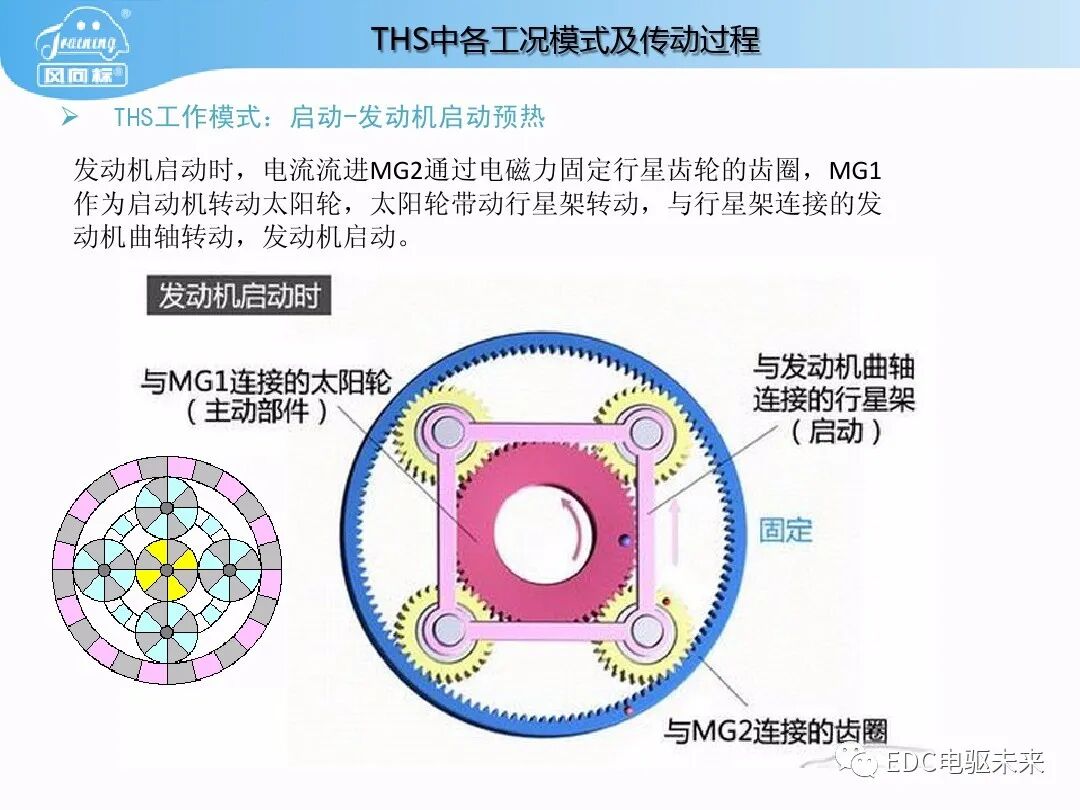

豐田普銳斯THS-混聯式混合動力系統工作原理的圖30

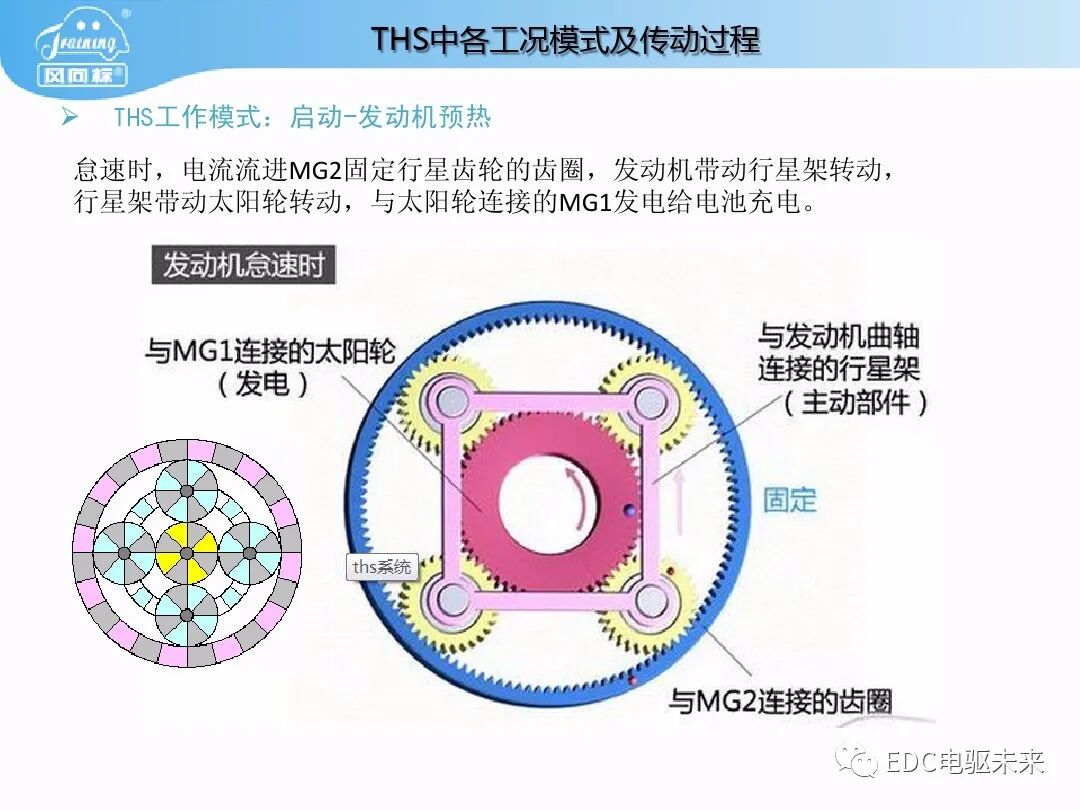

豐田普銳斯THS-混聯式混合動力系統工作原理的圖31

豐田普銳斯THS-混聯式混合動力系統工作原理的圖32

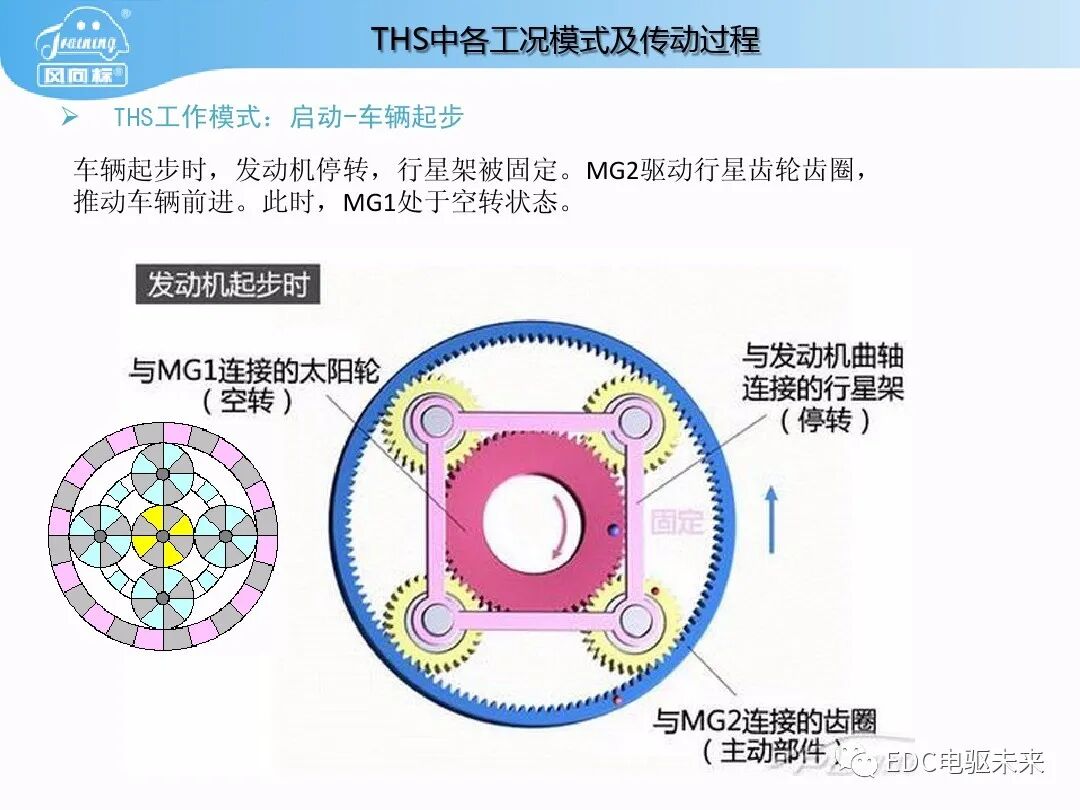

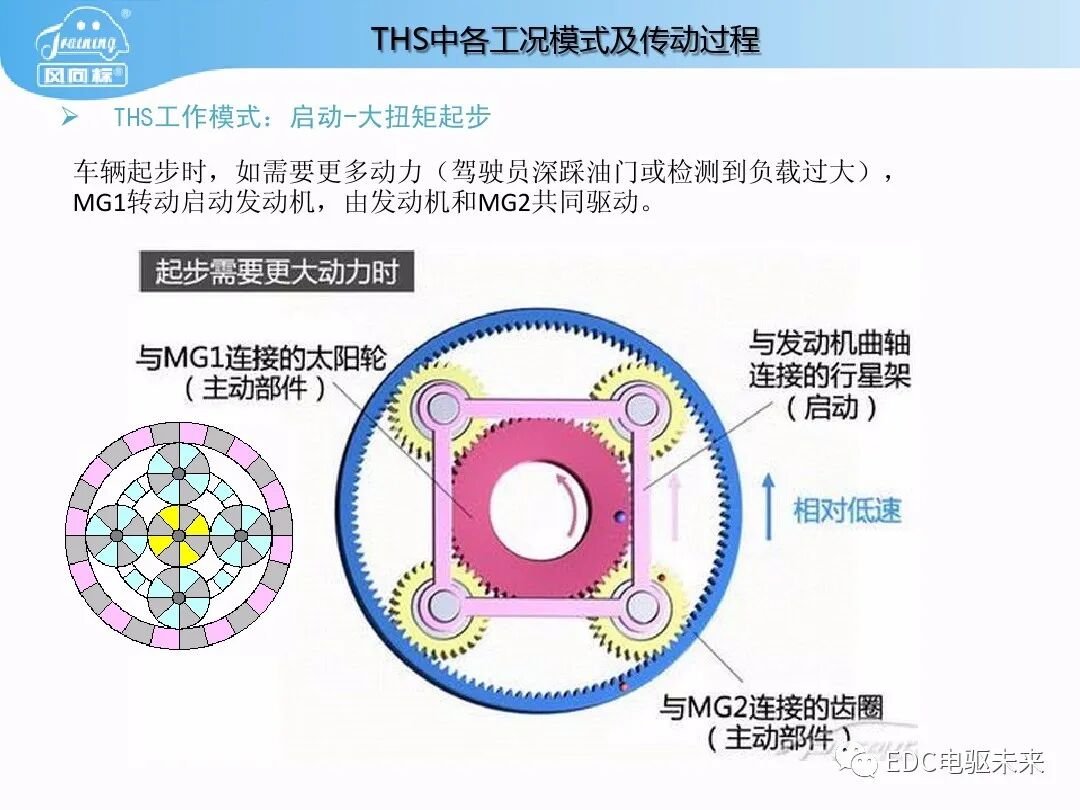

豐田普銳斯THS-混聯式混合動力系統工作原理的圖33

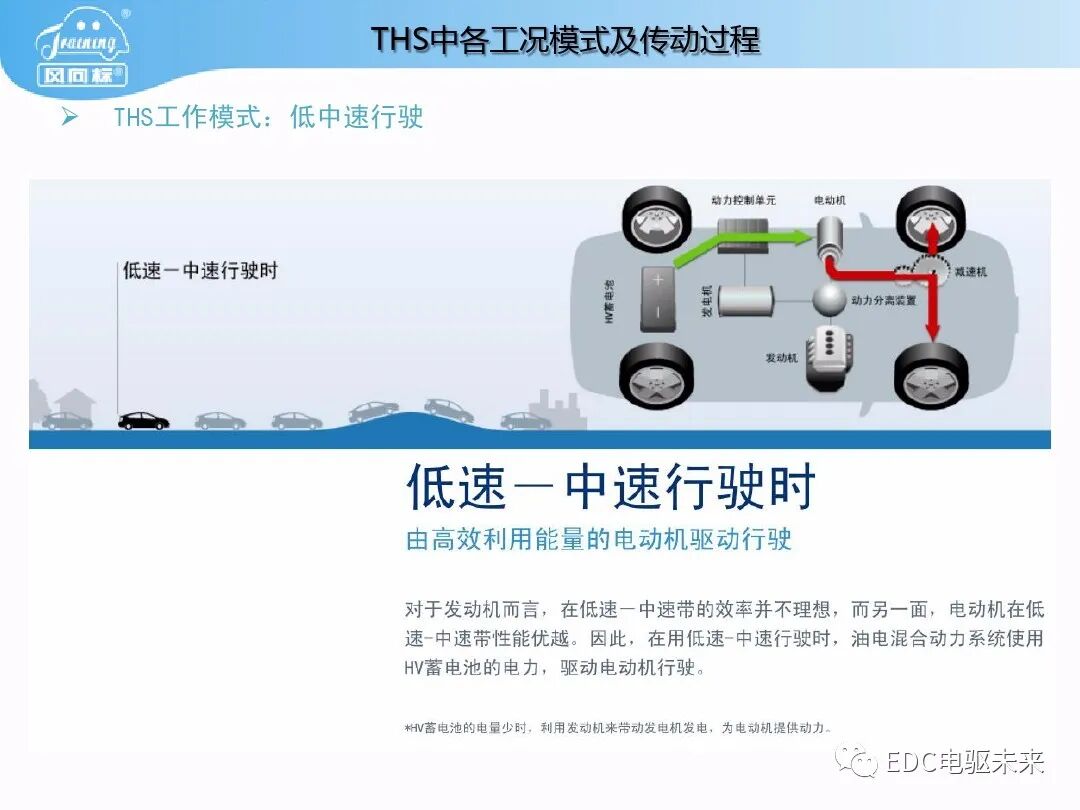

豐田普銳斯THS-混聯式混合動力系統工作原理的圖34

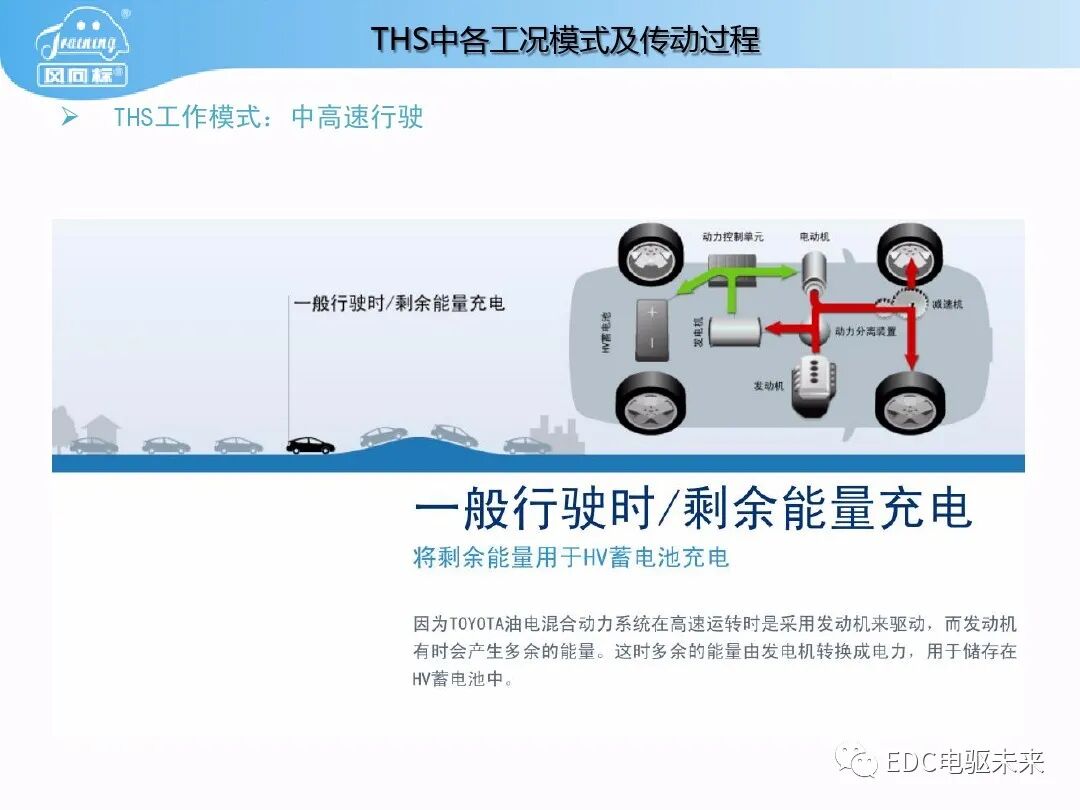

豐田普銳斯THS-混聯式混合動力系統工作原理的圖35

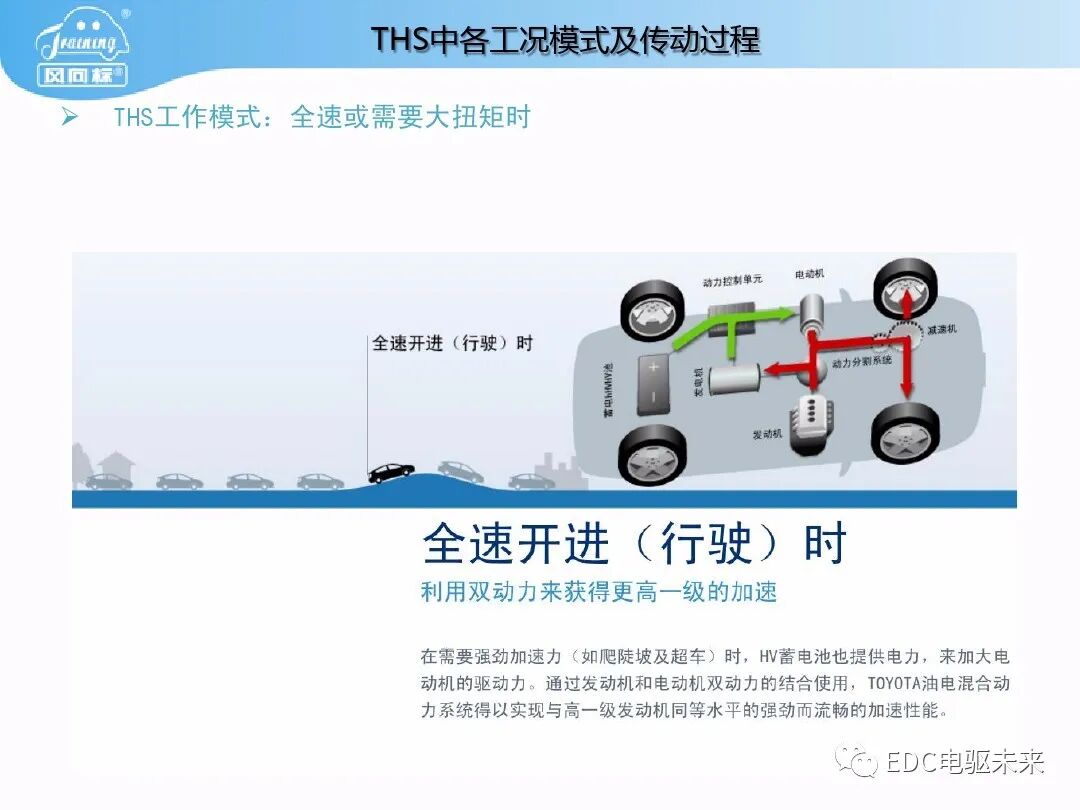

豐田普銳斯THS-混聯式混合動力系統工作原理的圖36

豐田普銳斯THS-混聯式混合動力系統工作原理的圖37

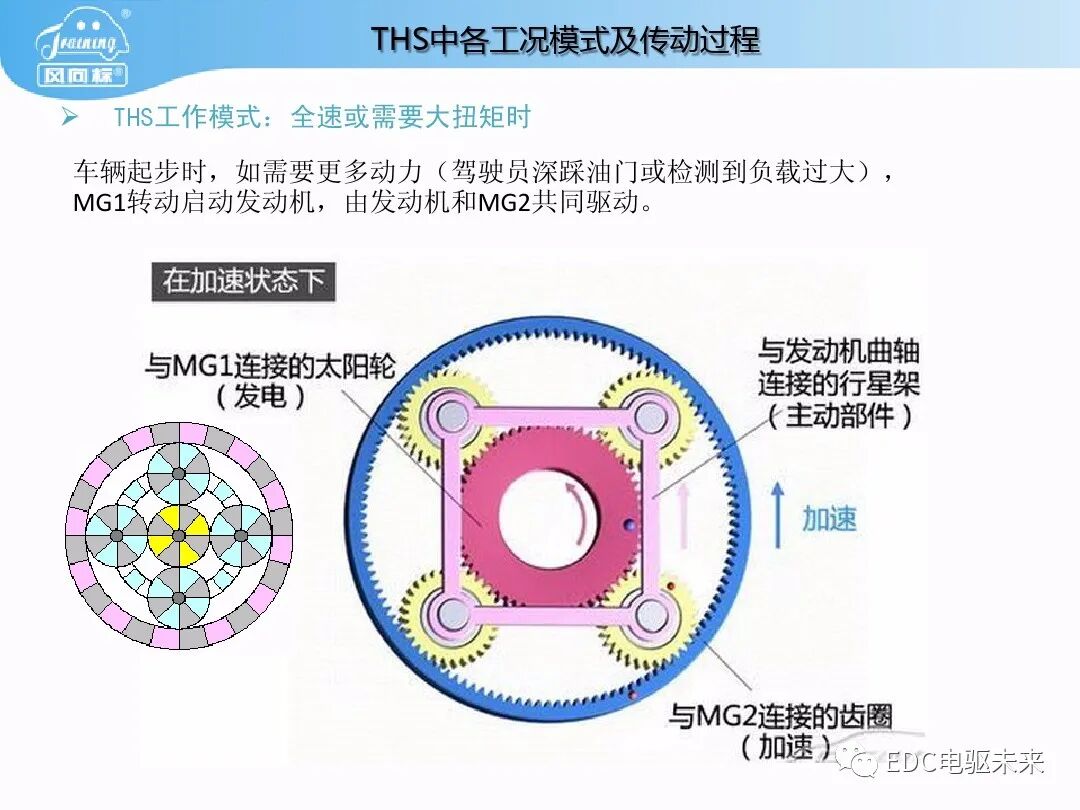

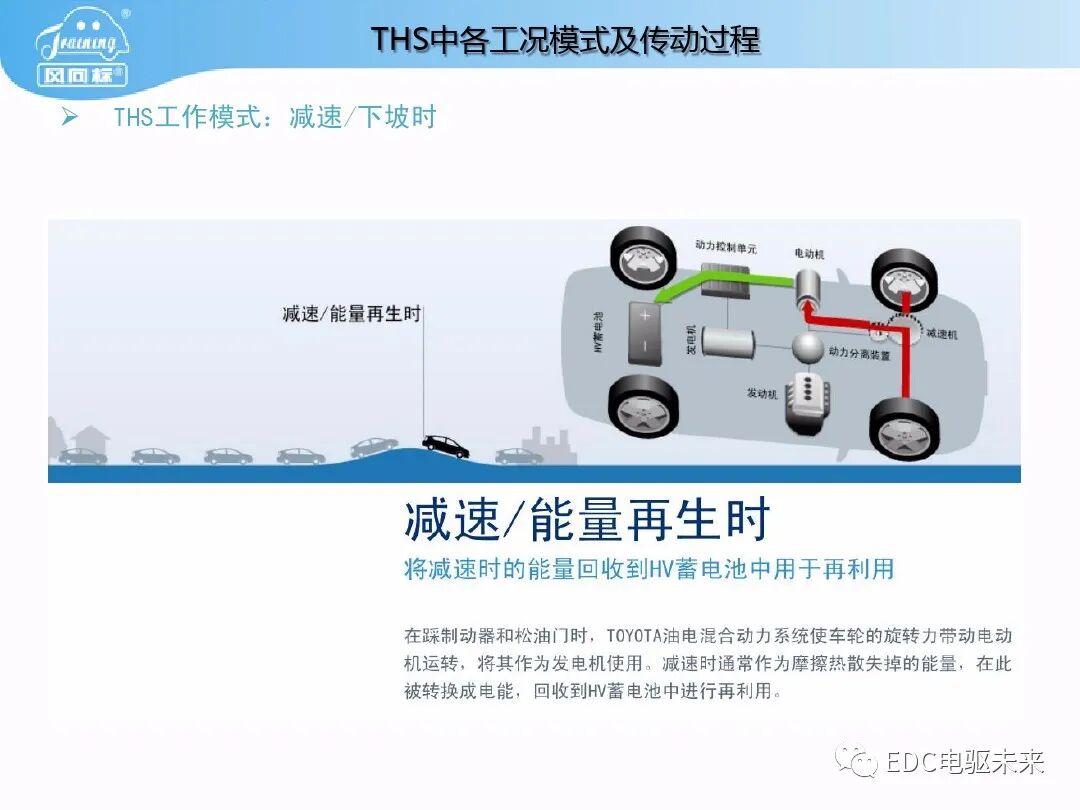

豐田普銳斯THS-混聯式混合動力系統工作原理的圖38

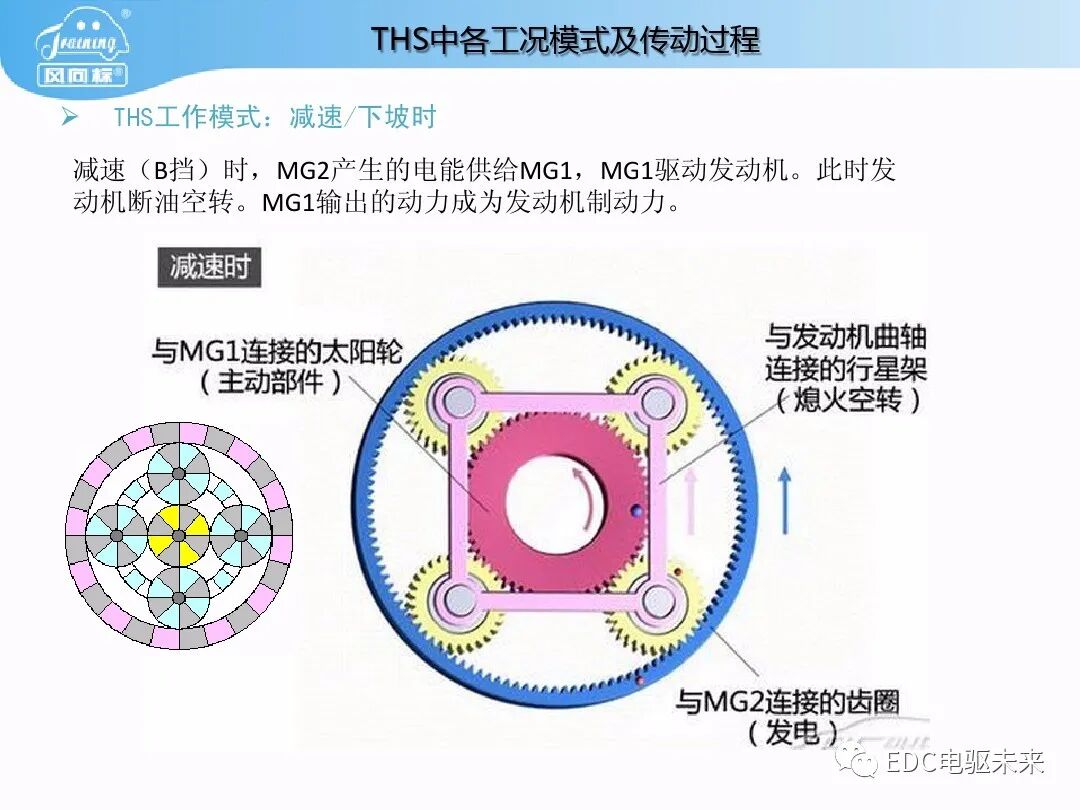

豐田普銳斯THS-混聯式混合動力系統工作原理的圖39

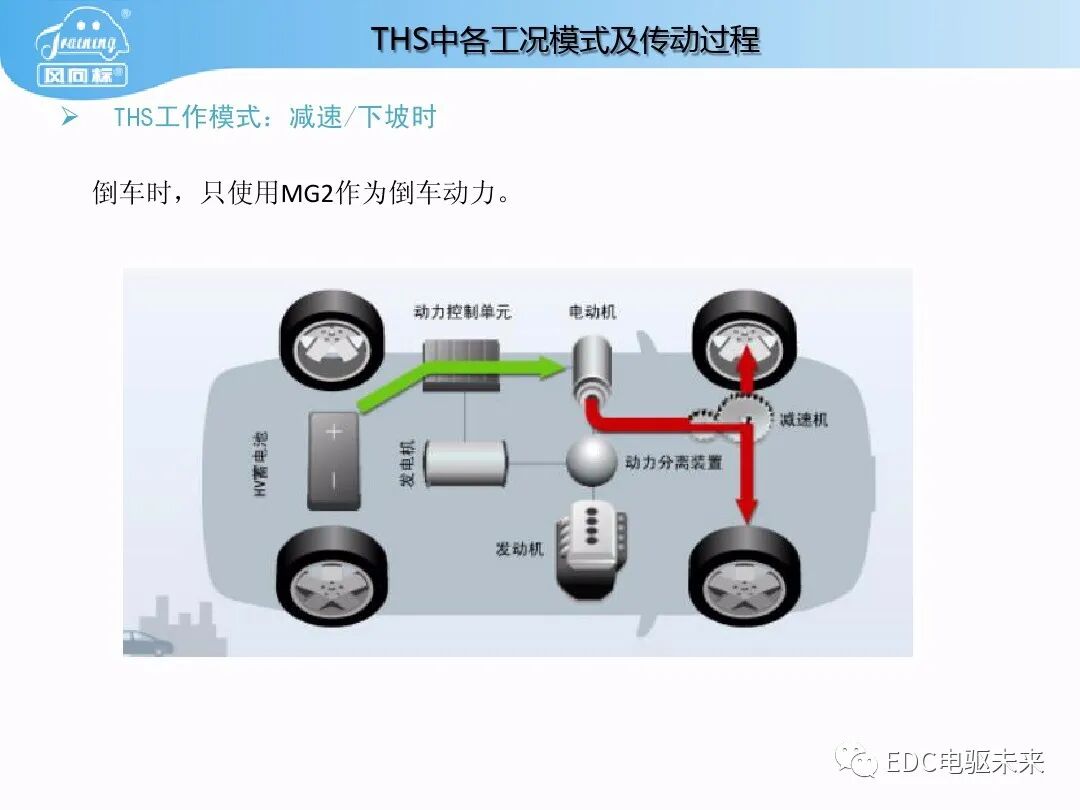

豐田普銳斯THS-混聯式混合動力系統工作原理的圖40

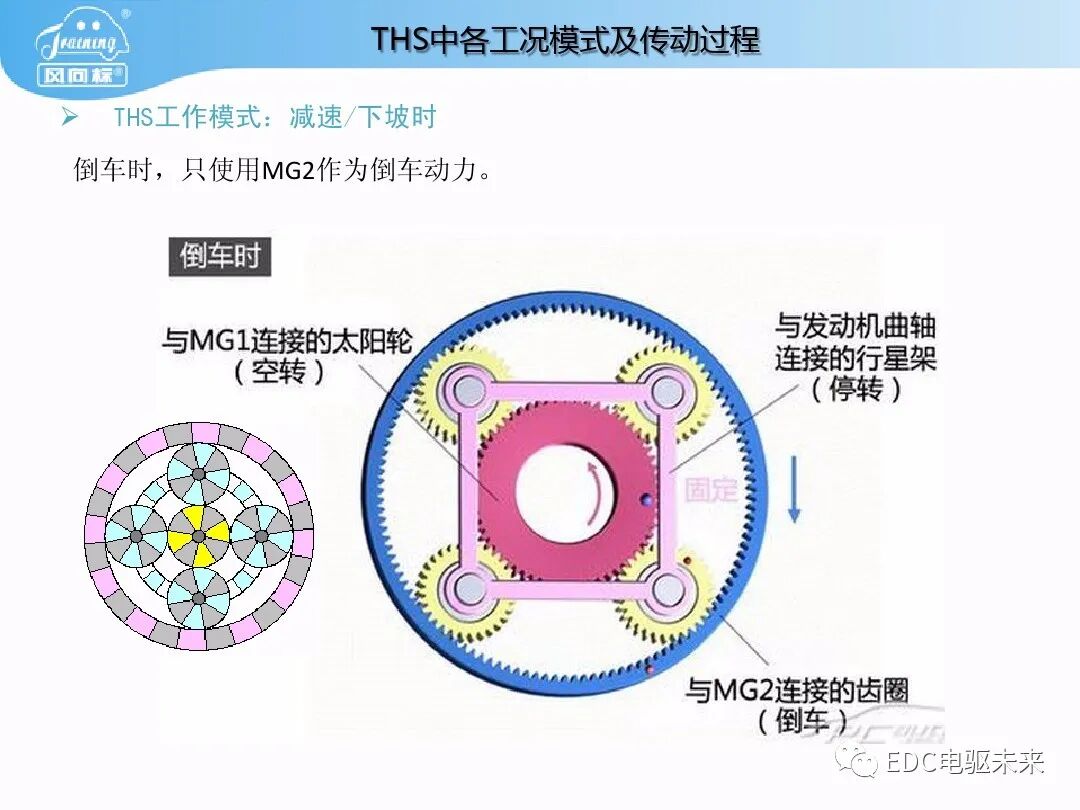

豐田普銳斯THS-混聯式混合動力系統工作原理的圖41

豐田普銳斯THS-混聯式混合動力系統工作原理的圖42

-----------------------------------------------------------------

【免責聲明】版權歸原作者所有，僅用于技術分享與交流，非商業用途！對文中觀點判斷均保持中立，若您認為文中來源標注與事實不符，若有涉及版權等請告知，將及時修訂刪除，謝謝大家的關注！

豐田普銳斯THS-混聯式混合動力系統工作原理的圖43
