今天分享零式戰機建模教程

希望對大家有所幫助

【 詳細步驟 】

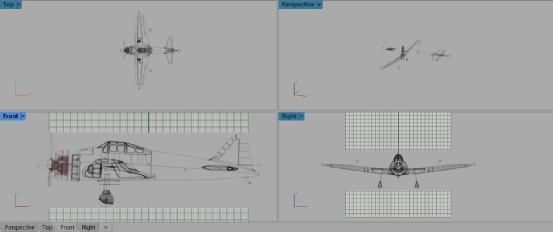

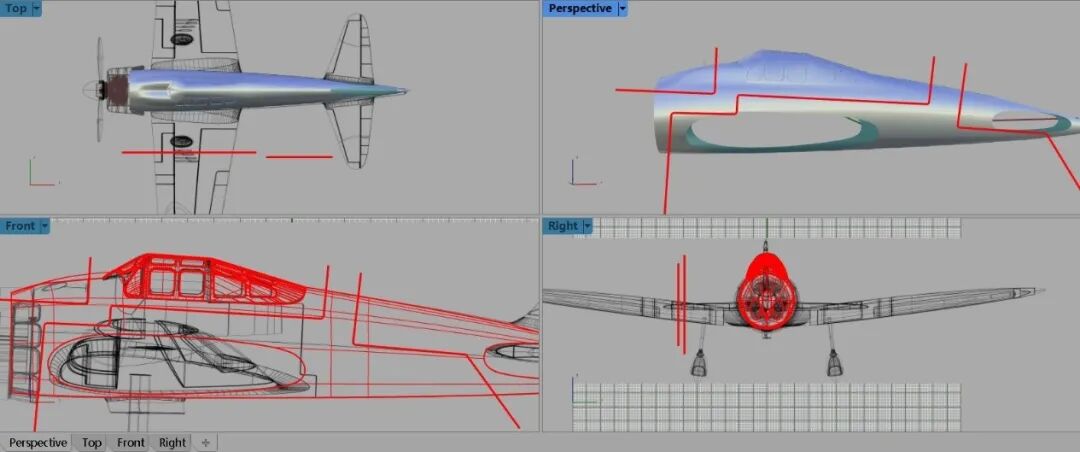

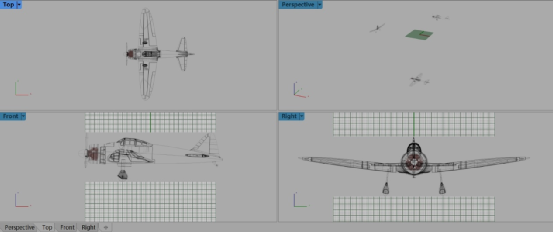

1.將矢量圖分別拖入對應視角的界面

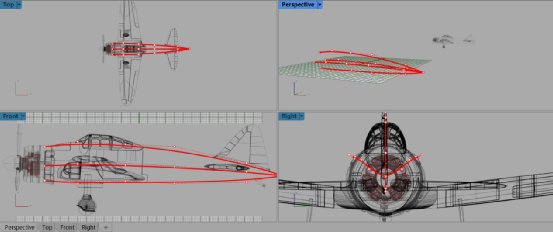

2.選定基礎界面進行三視圖的定位,利用’兩點定位’,基礎界面用 點 來進行固定

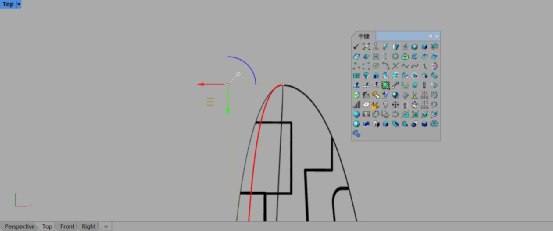

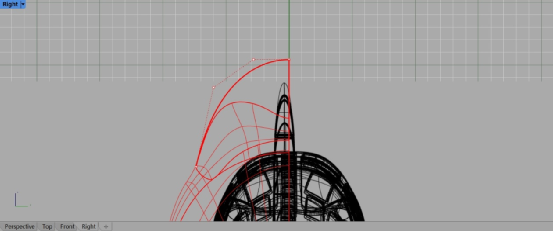

完成”兩點操作”,繪制曲線,調整曲線,將曲線的點調整到同一平面(注意;建立的一定沿著坐標軸中心,否者后期出現位置錯位)

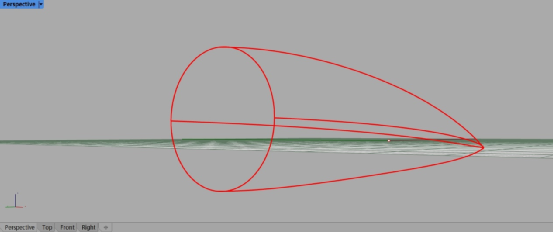

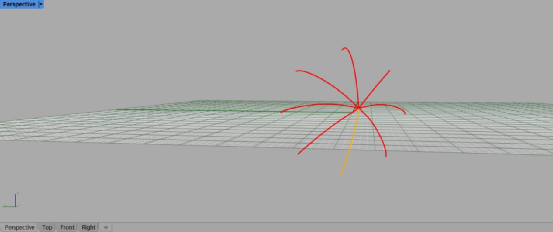

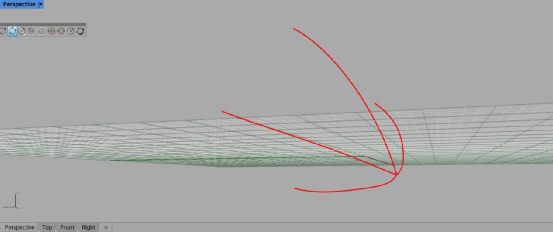

3.調整曲線的合理位置,利用兩點收斂的方法將四條曲線一端調整到同一點(打開端點捕捉)

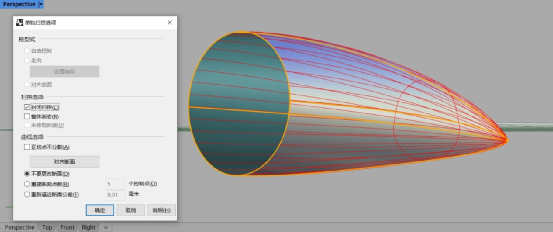

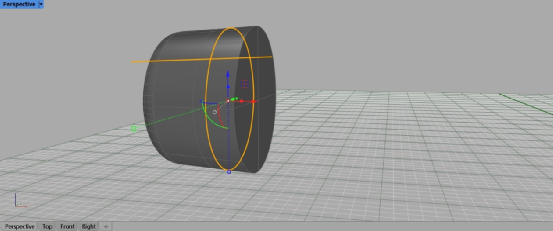

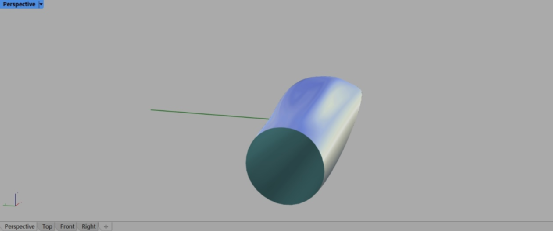

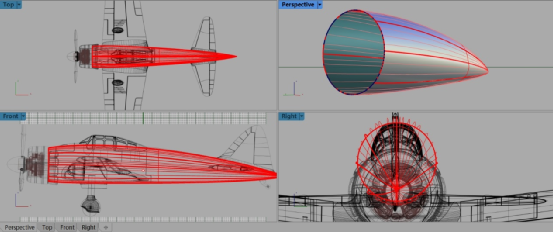

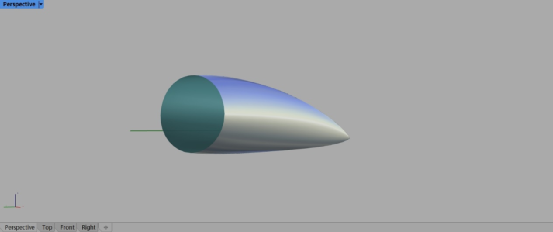

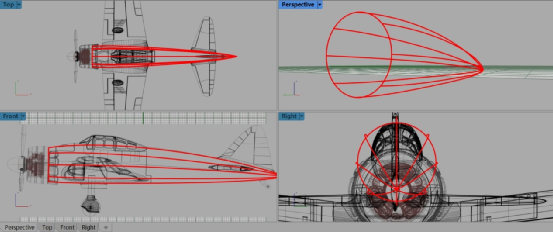

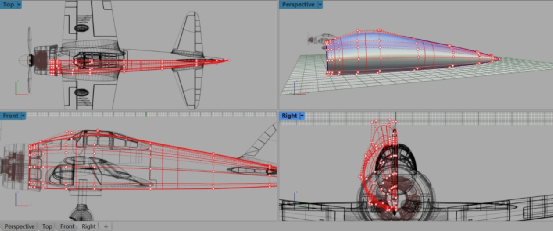

4.四條曲線另外一端固定到同一三維平面即可,因為機身為圓形所以畫圓來,做出類似的模型,繪制的圓保證每條線的端點都在圓上,利用單軌掃掠方法建立曲面.

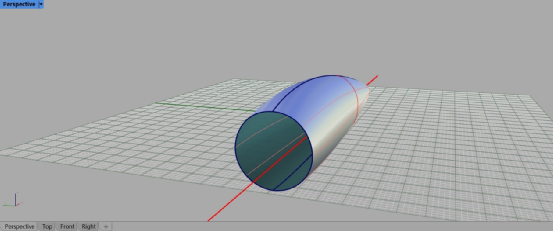

5.抽離結構線抽離曲面上的結構線,此時就可以刪除之前的圓,利用放樣方法做出新的曲面,這樣的曲面是可以進行調整的

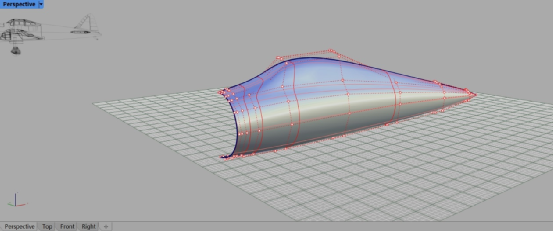

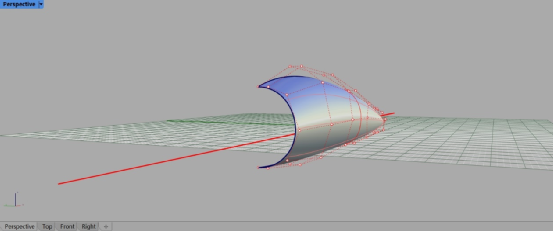

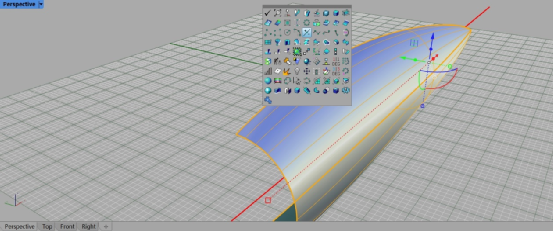

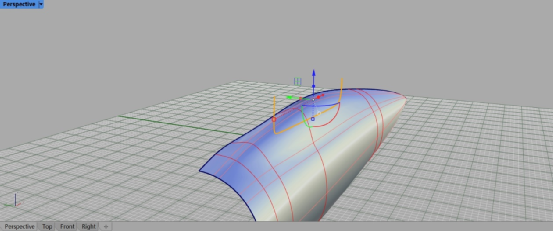

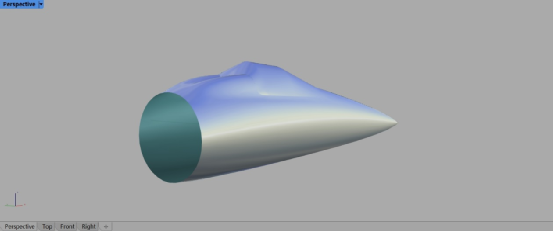

6.沿著坐標軸中心建立一根直線,將曲面分開,縮回曲面,緊接著在需要調節形狀的位置插入節點控制點,調整曲面到合適位置

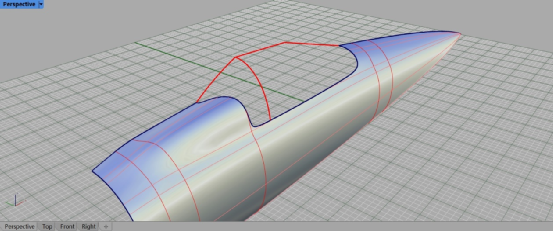

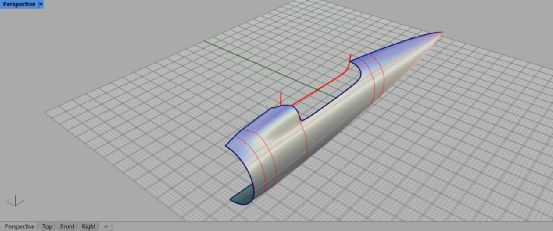

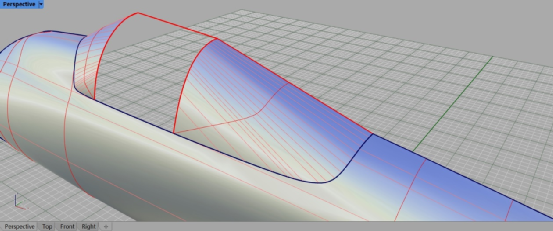

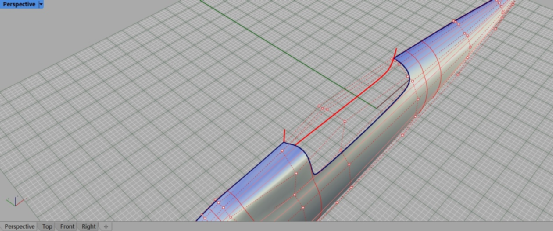

7.完成位置調整之后切換視角,將模型駕駛室位置用線切割出來. 使用分割方法用線擠出曲面切割(注意;分割操作需要面與面之間有接觸!)

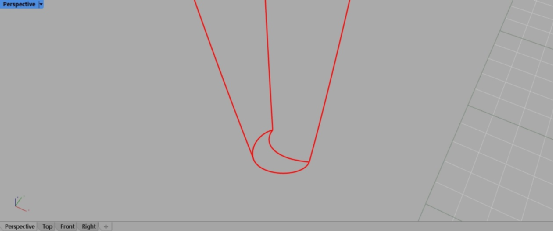

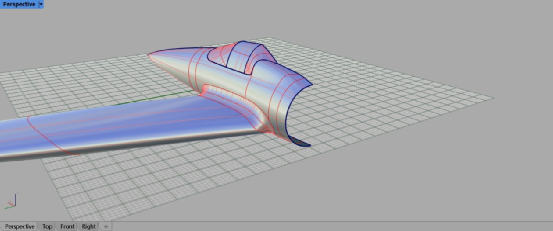

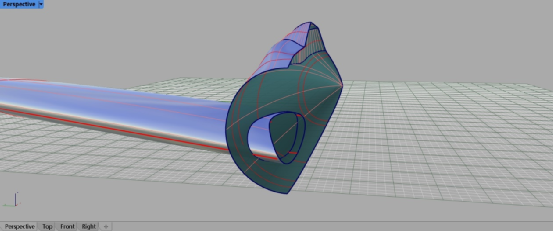

8.重新畫線,將駕駛室位置描繪出,可以使用直線命令也可以使用曲線命令.利用邊緣分割命令將邊緣分成三段,將三段線與駕駛室的線建立曲面

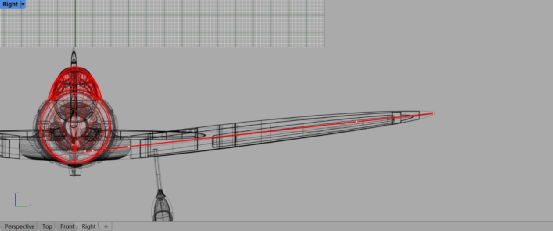

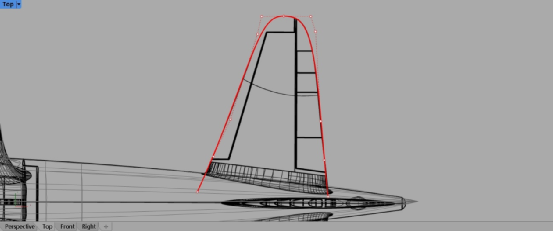

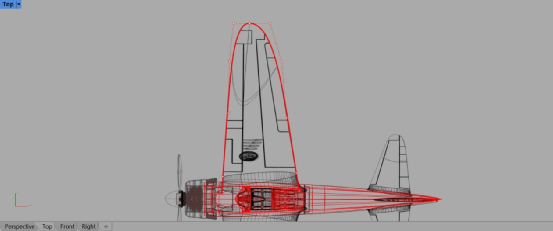

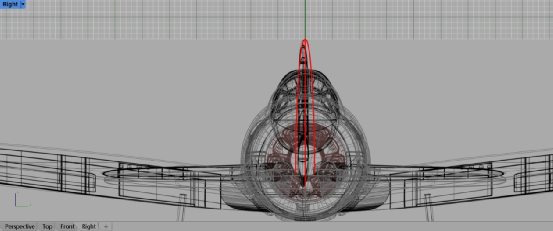

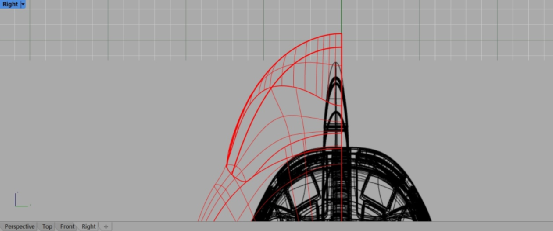

9.完成駕駛的外觀建模之后,再次利用兩點收斂的方法,繪制出機翼的外形,同理繪制的四條曲線的對應點保持在同一水平線上,利用放樣命令建立曲面(注意;四條線放樣沒有出現標準放樣時,檢查收斂點位置的點是否在同一個點上面)

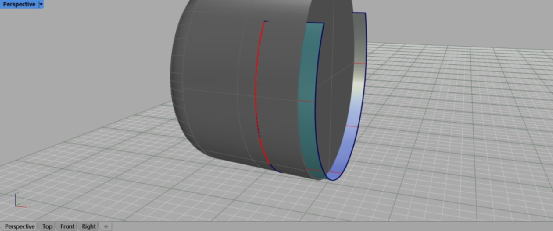

10.建立的曲面需要與機身做出銜接,使用圓角命令時需要保證兩個面是一體的,使用組合命令,進行圓角命令.(注意;如果面與面之間組合不了,將面與面之間多余的面刪除,可以使用分割命令來進行刪除)

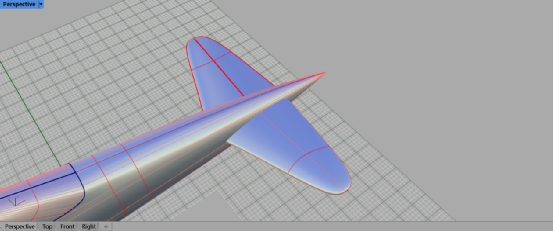

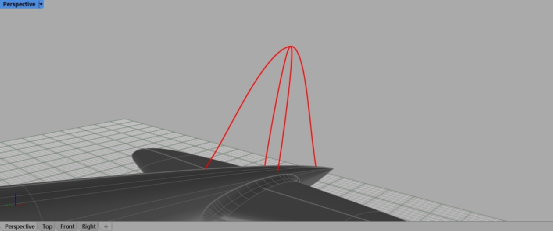

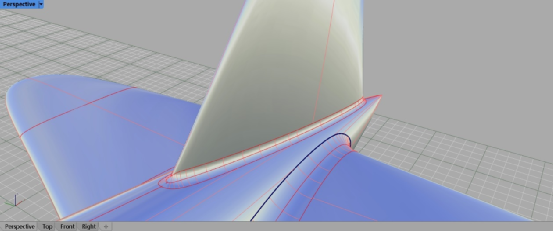

11.同理繪制輔助機翼,兩點收斂最容易出現的問題就是放樣失敗和繪制的曲面復雜,出現這樣的情況,檢查收斂點位置的點和對應點之間的位置

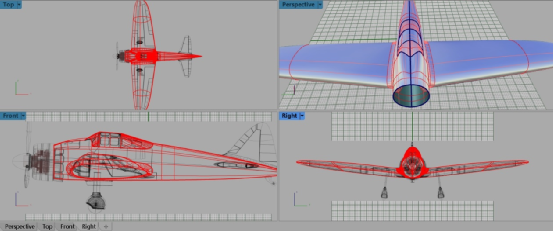

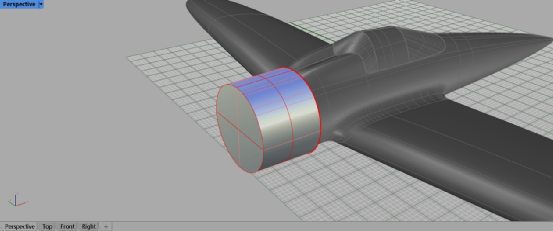

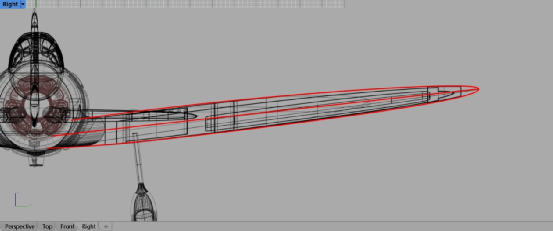

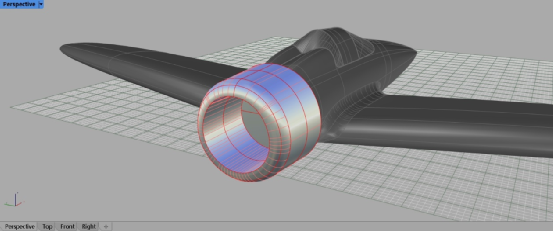

12.使用復制邊緣復制飛機前端的邊緣,使用擠出命令將復制封閉的曲線擠出成體塊

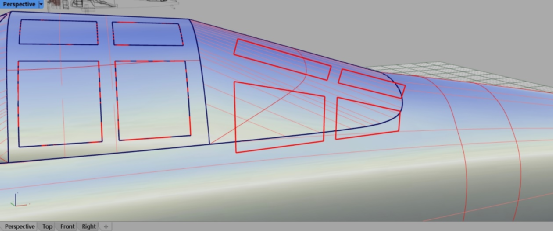

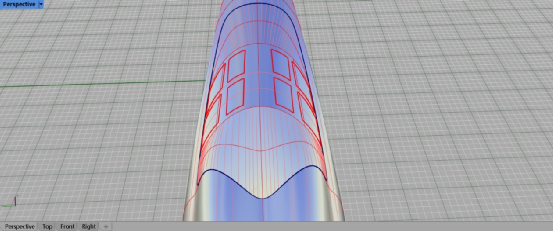

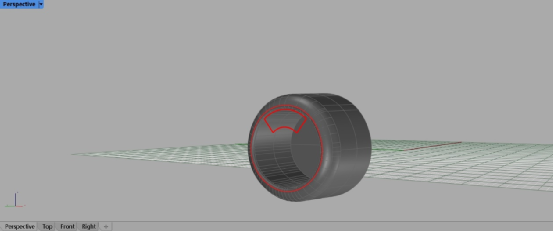

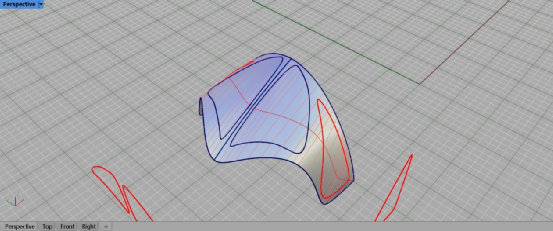

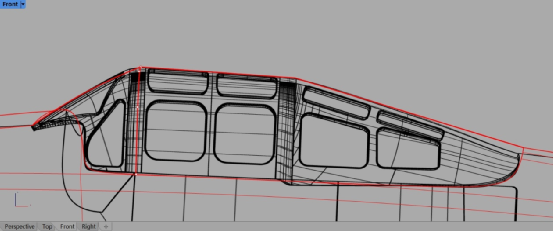

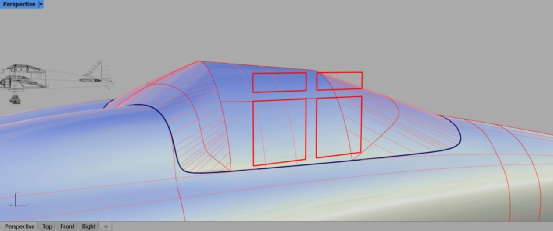

13.切換視角,繪制駕駛室的玻璃位置以及大小描繪出來,利用投影命令將繪制的曲線投影到駕駛室的位置(注意;投影命令必須在三視圖界面操作否則失敗!)

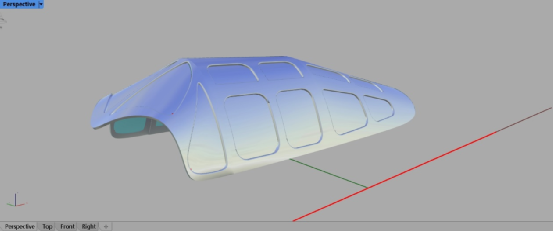

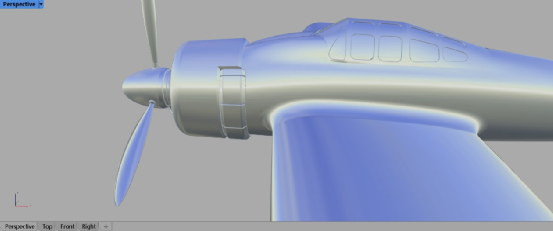

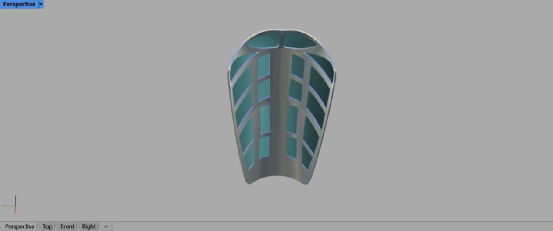

14.完成投影命令時,利用分割命令將需要的位置區分開,全部分割之后利用偏移曲面命令表現駕駛室框架厚度,使用倒圓角命令完善框架細節.

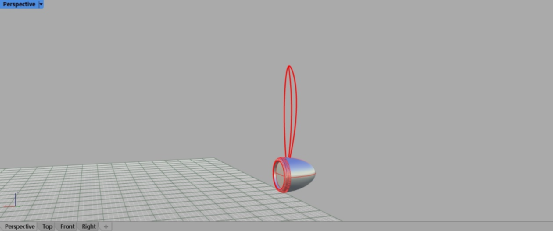

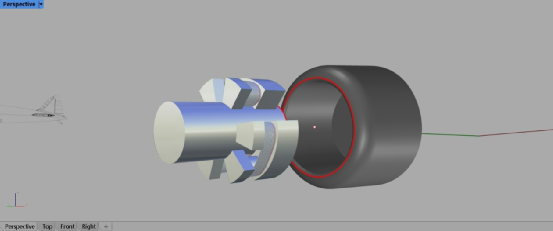

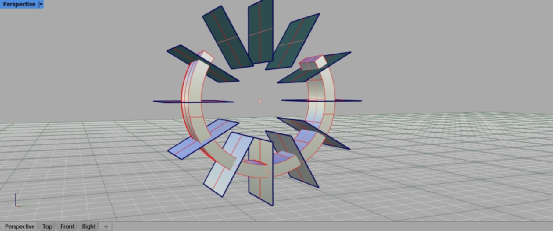

15.增加發動機位置的細節,給前端發動機內部增加基本體,讓模型豐富起來,螺旋槳位置繪制曲線,利用雙規掃掠命令建立曲面,不可使用兩點收斂

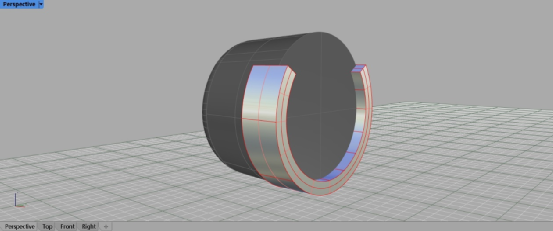

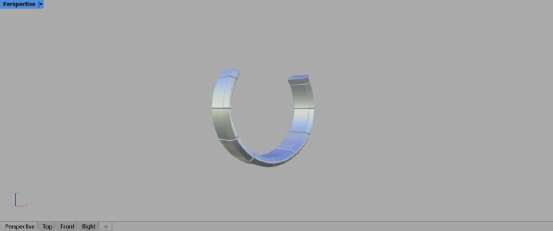

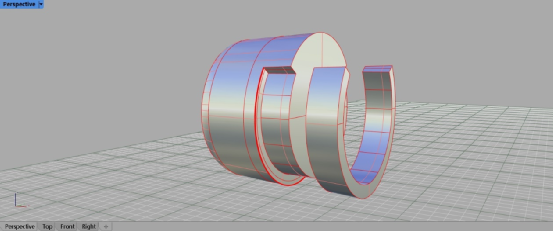

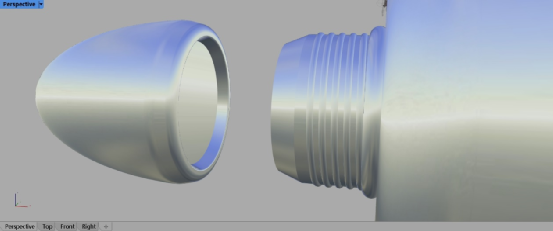

16.抽離發動機表面的結構線,擠出結構線,偏移曲面建立實體,做出發動機的細節.

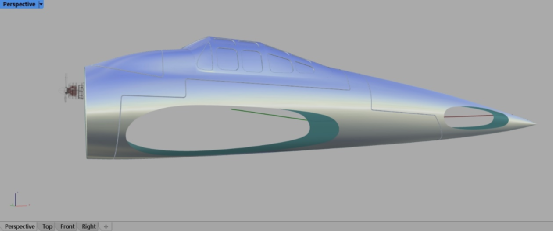

17繪制直線切割機身布爾分割 增加機身的小細節,同理增加機翼的小細節,用線切割之后一定要倒圓角不然看不出來,渲染的時候

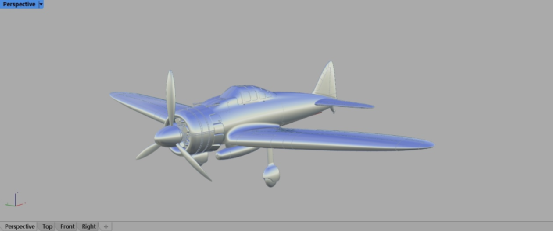

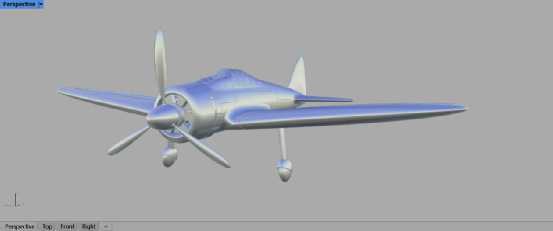

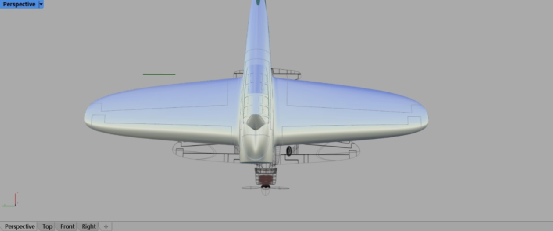

18.增加整體模型的小細節,讓模型豐富起來,
