共軛梯度法是方程組求解的一種迭代方法。這種方法特別適合有限元求解，因?yàn)樵摲椒ㄒ笙禂?shù)矩陣為對稱正定矩陣，而有限元平衡方程的系數矩陣正好是對稱正定矩陣(考慮邊界條件)。同時，共軛梯度法也適合并行計算。

• 算法原理

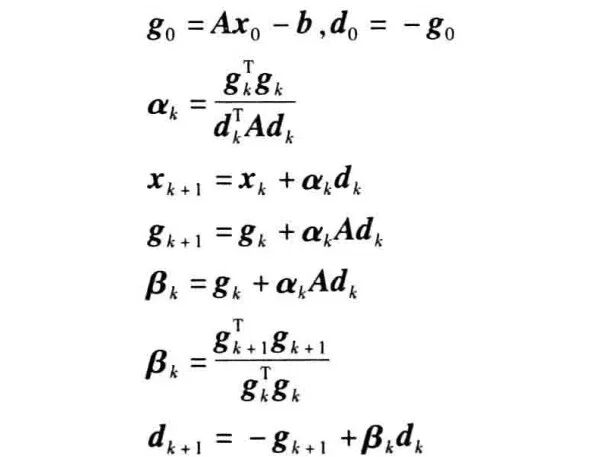

對于方程組 ，假定 是對稱正定矩陣，采用共軛梯度法算法步驟如下：取初始值

這里 迭代持續進行，直到向量 的模達到一個較小的值，也就是誤差允許范圍之內。

python代碼如下：

import math
import numpy as np

class solver:
    def __init__(self, A, b, eps, max_iter):
        self.A = A
        self.b = b
        self.eps = eps
        self.max_iter = max_iter

    def CGsolver (self):
        iter = 0

        x0 = 0.
        g0 = -self.b
        r0 = self.b
        err  = 1e6

        while ( err > self.eps and iter < self.max_iter ):
            tmp1 = self.vec_dot(g0, g0)
            err = math.fabs(tmp1)
            tmp_row = np.dot(self.A, r0)
            tmp2 = self.vec_dot(tmp_row, r0)
            alpha = tmp1 / tmp2
            x1 = x0 + alpha * r0
            g1 = g0 + alpha * tmp_row
            tmp3 = self.vec_dot(g1, g1)
            beta = tmp3 / tmp1
            r1 = -g1 + beta * r0

            x0 = x1
            r0 = r1
            g0 = g1

            iter += 1

        return x1



    #向量點乘
    @staticmethod
    def vec_dot(v1, v2):
        assert len(v1) == len(v2), 'Length of vectors must be same'
        return sum( a * b for a, b in zip(v1, v2) )

以上是求解器類，保存在Modsolver.py文件中。

import numpy as np
import Modsolver


A = np.array( [ [5, 7, 6, 5],
                [7, 10, 8, 7],
                [6, 8, 10, 9],
                [5, 7, 9, 10] ] )

b = np.array( [62, 87, 91, 90] )
cls =  Modsolver.solver(A, b, 1e-4, 500) #創建一個求解器的實例cls

x = cls.CGsolver() #調用共軛梯度法求解
print(x)

以上是測試文件。

實際在有限元分析使用時，A就是剛度矩陣，b就是整體節點力向量。
