在利用軟件計算光纖耦合效率時，我們事實上無法準確模擬光在單模光纖內的傳播，只能計算激光經過系統后，有多少能量可以順利進入到單模光纖并在內部穩定前進而 (理想上) 不耗損能量。

無法計算光在單模光纖內部行為的原因是單模光纖的尺度接近耦合光的波長，屬于波導而不是單純的光導管，此時光線或自由空間的標量傳播 (POP) 計算都不正確。也因此在計算耦合效率時，我們需要事先明確：符合什么條件的光才能順利進入波導傳播。

對于口徑較大的多模光纖來說，這個條件是每一條光線的入射角度必須在指定NA之內。但對于單模光纖，這個條件則是整個光束 (beam) 在單模光纖端口的復振幅分布，也就是模態，必須符合一定分布。當入射光到達此光纖入口切平面時，復振幅分布中不符合該模態的部分會在光纖中傳播時消逝，而無法到達另一端。以未斜切的單模光纖來說，這個可傳播模態即是高斯分布。

但在實際應用中，我們常常會考慮讓光纖端面斜切，這有許多好處，例如防止反射光回到系統中造成影響。當光纖斜切的時候，可接受的入射模態就會改變。嚴格意義上來說，必須使用專門的軟件求解，例如OptiWave。當這類軟件計算出一個特定復振幅分布后，即可以輸入OpticStudio模擬并優化耦合透鏡。

而當我們沒有任何方式可以得到斜切光纖的模態時，則需要一些近似計算。光纖端面有斜切時，對入射的光線來說會有棱鏡的效果，不再是正向進入光纖，也就是光束進入光纖時會被折射，造成耦合效率下降。理論上，只要我們能調整整個光纖的角度，讓光束折射后，正好是正向進入光纖，就可以重新提高耦合效率。

下面我們將舉例說明如何用一個傾斜面 (Tilted) 面以及像面的搭配來模擬斜切的棱鏡效應，并且說明如何加入光纖的旋轉來補償效率的下降。

讓我們開啟示例文件：\Documents\Zemax\Samples\Sequential\Interconnects\Ball coupling.ZMX

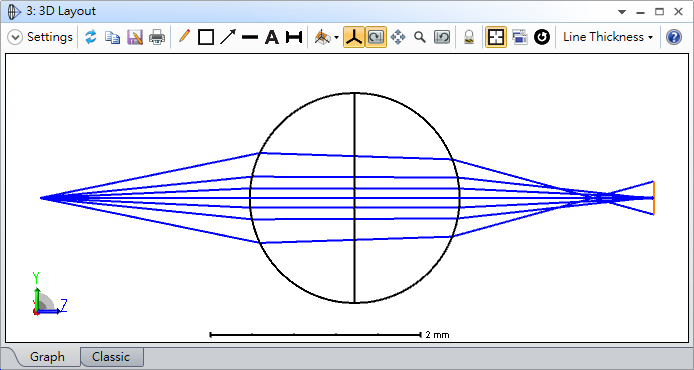

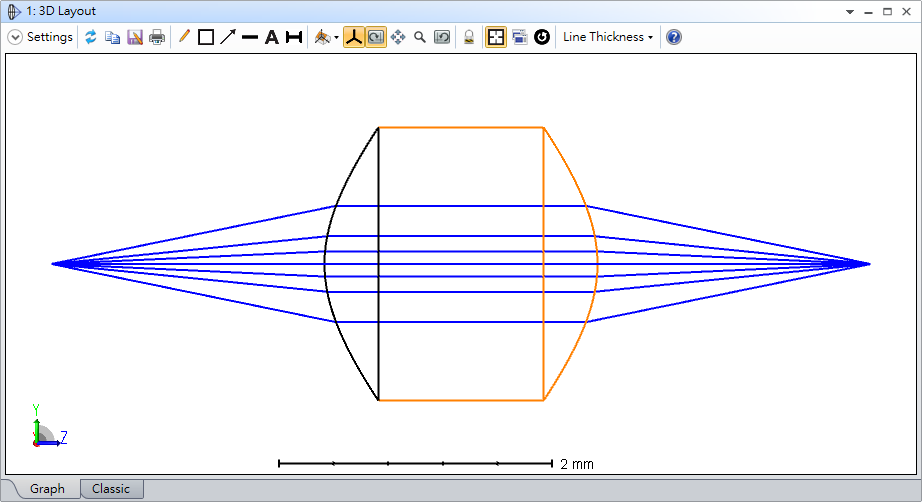

這是一個光纖耦合設定的范例，可以看到文件開啟時已經有一個光纖耦合 (Fiber Coupling)的分析窗口了。

為了模擬光纖斜切以及光纖傾斜，這邊我們把像面的部分修改如下，以反映棱鏡的效果：

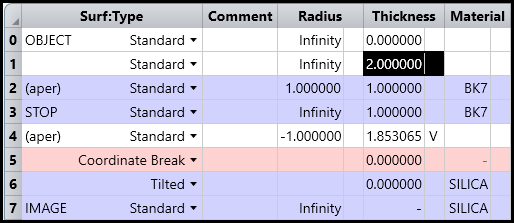

1.在IMAGE像面之前加入兩個面：坐標間斷 (Coordinate Break) 以及傾斜面 (Tilted)。

2.給傾斜面 (Tilted) 以及IMAGE面加上材料SILICA，代表光纖的纖芯的材料。

此外因?yàn)樯院笪覀円褂肞OP來驗證，而POP的光束必須從面1開始傳播，因此我們修改物面如下：

3.在OBJECT物面之后新增一個面。

4.把OBJECT面的厚度設為0，而新增的第1面的厚度設為2。

結果如下：

之后我們把光纖耦合 (Fiber Coupling) 的設定修改如下：

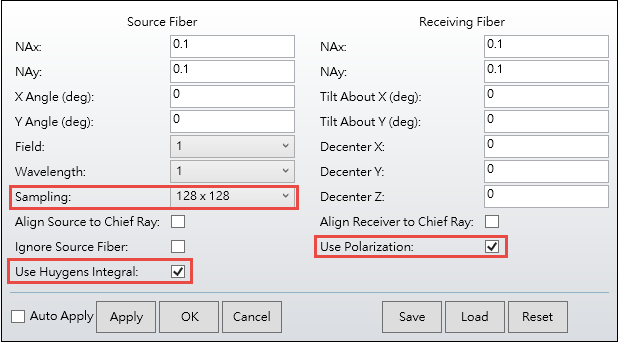

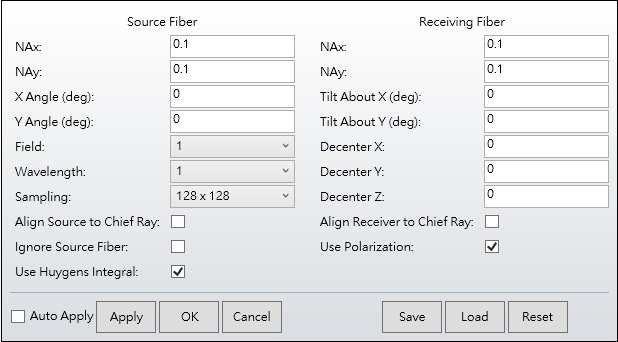

光纖斜切對于FFT計算的耦合過于復雜，因此我們使用較精確但計算比較慢的惠更斯(Huygens) 耦合，并且提高取樣數到128x128，取樣數越高越準確，但是計算時間越久。

最后勾選使用偏振 (Use Polarization)，這樣可以計算光線通過鏡片或是光纖端面時，因?yàn)榉瓷涠斐傻哪芰繐p失。

可以看到目前的耦合效率是0.667901。

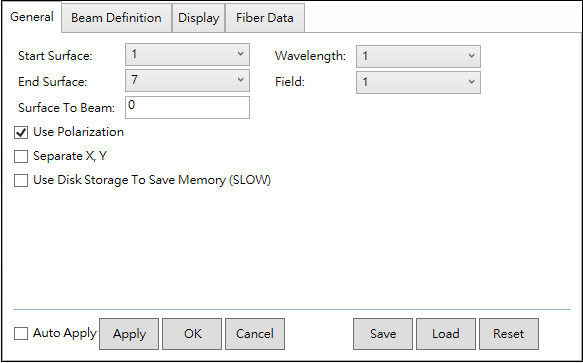

接下來我們打開POP來驗證，設定如下：

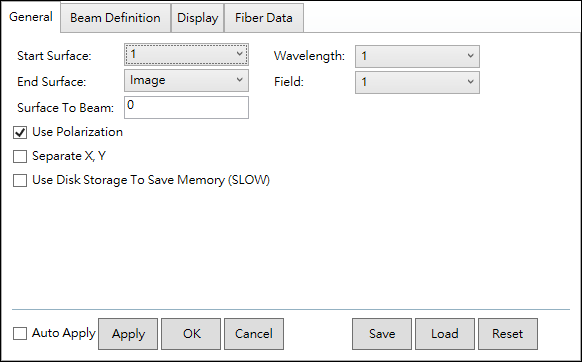

注意：為了與光纖耦合 (Fiber Coupling)比較，這里勾選了使用偏振 (Use Polarization)。

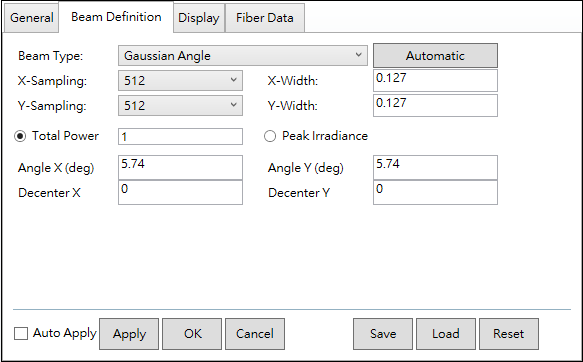

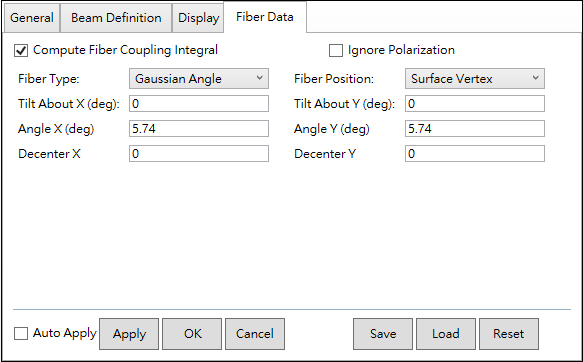

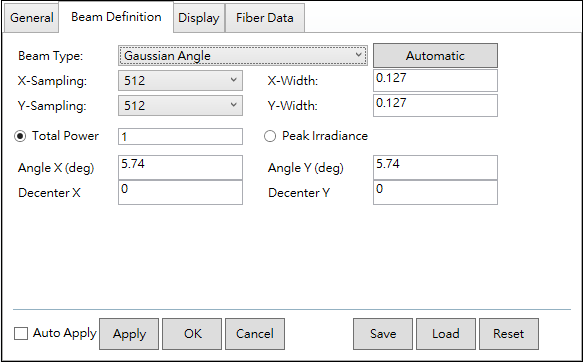

NA 0.1用sine反推就是5.74度，這里我們使用高斯角 (Gaussian Angle) 來設定光源 (上圖) 以及光纖 (下圖)。

注意光纖位置 (Fiber Position) 必須采用面頂點 (Surface Vertex)，并且我們不勾選忽略偏振 (Ignore Polarization)，讓條件跟光纖耦合 (Fiber Coupling) 一致。

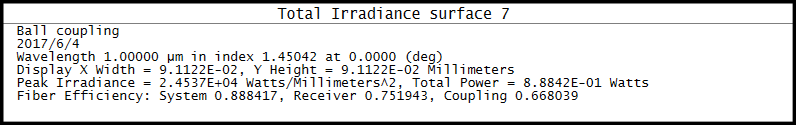

可以看到在POP中，耦合效率約是0.668039。

接下來假設我們要讓光纖斜切8度，并傾斜光纖本身4.6度以補償，如下圖。

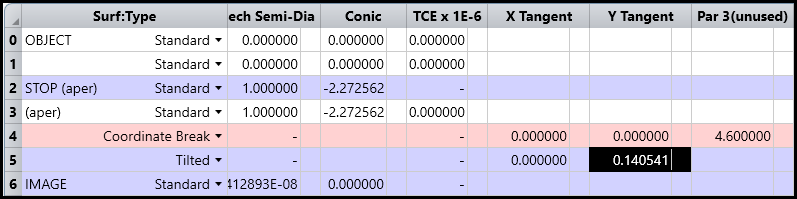

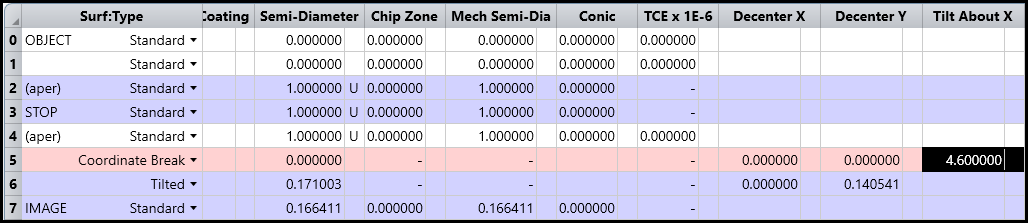

方法是在傾斜面 (Tilted) 中輸入Y正切(Y Tangent) = tan(8 degrees) = 0.140541，以及在坐標間斷 (Coordinate Break) 的傾斜X (Tilt About X)中輸入4.6度，如下：

可以看到在光纖耦合 (Fiber Coupling)中，耦合效率現在是0.644109。

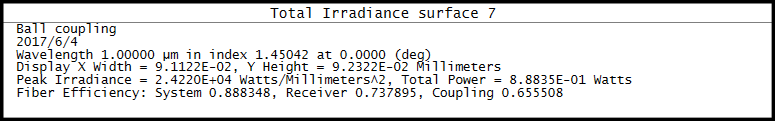

而在POP中，耦合效率是0.655508。

我們使用另一個示例文件：\Documents\Zemax\Samples\Sequential\Interconnects\Conic interconnect.ZMX

在這個范例中，我們同樣做以下修改：

1. 在IMAGE像面之前加入兩個面：坐標間斷 (Coordinate Break) 以及傾斜面 (Tilted)。

2. 給傾斜面 (Tilted) 以及IMAGE面加上材料SILICA，代表光纖的纖芯的材料。

3. 在OBJECT物面之后新增一個面。

4. 把OBJECT面的厚度設為0，而新增的第1面的厚度設為2。

打開光纖耦合 (Fiber Coupling)并設定如下：

效率是0.887634：

打開POP并設定如下：

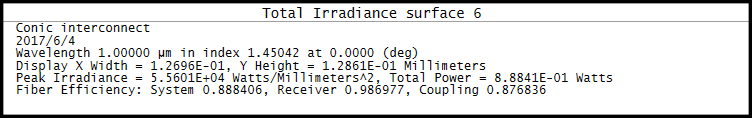

計算結果如下，效率為0.888340：

設定光纖的斜切以及傾斜之后：

可以看到耦合效率如下：

POP (0.876836)：

光纖耦合Fiber Coupling (0.863821)：
