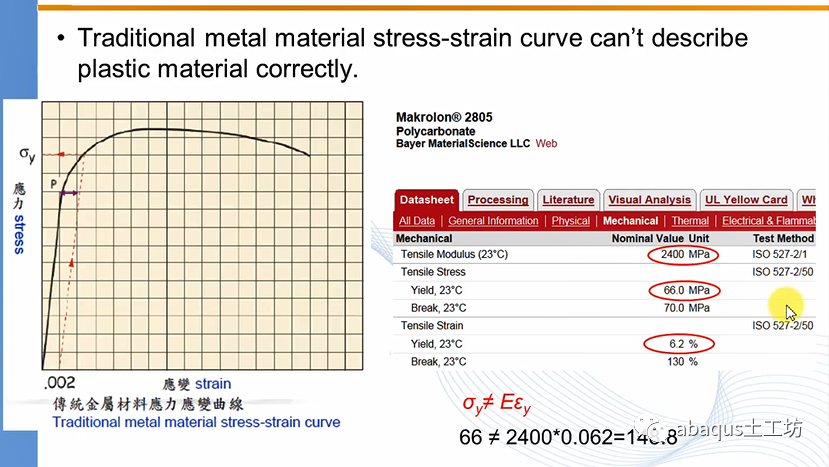

下圖是一張傳統的金屬材料的應力應變曲線。

從圖中可看出，金屬應力應變曲線在屈服之前都是一個穩定的直線段，我們把0.002作為材料屈服位置,從右邊這張表格可以看出，2805這種材料信息中包含tensile modules 是2400mpa。Tensile of stress 在屈服的時候是66mpa，屈服的應變是6.2%。現在我們用這個簡單的公式應力等于楊氏模數乘以應變。你會發現這三個值去計算的結果是并不相等的。



     如果遇到這種狀況，尤其是還差很多，一個是本來應該是屈服強度是66mpa，它提供的信息算出來就是將近150mpa。那所以我們就要知道，材料在發生屈服之前，其實是一段非線性的彈性行為。那遇到這種狀況該怎么辦？

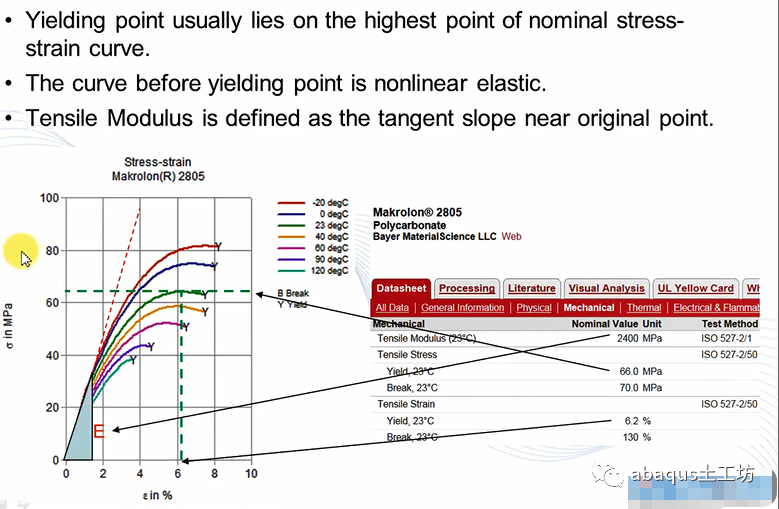

看下圖，右邊圖材料信息與上圖一致，左邊是Campusplsastics軟件找到同樣一種材料。這張圖是在不同溫度下的拉伸應力應變曲線。



找到綠色曲線，也就是23度，室溫情況，跟我們的另外一個prospect 找到的資料，同樣是室溫情況下去做拉伸試驗。可以看到它的數據是相同，就是他在屈服的時候，最大值的地方，它的應變是6.2%，屈服應力是66mpa。 知道他把屈服點定在這個位置。2400moa其實是在拉伸段一開始的時候比較短的直線段，但是后來他就開始發展成非線性的彈性行為。這時候我們就不能用傳統的那個那種彈性+塑性的方式去描述材料行為。那一般的塑膠材料還會有另外一種特性，就是它的拉伸跟壓縮的行為通常會是不一樣的。可以看下圖。

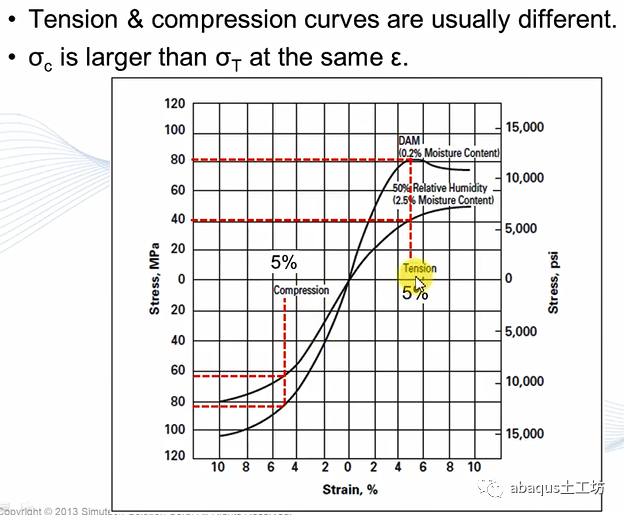

從上圖可以看出在右半側這邊是拉伸，左半邊是壓縮，同樣都5%的地方去看它的應力會是不一樣的。它表示說他的拉伸跟壓縮的行為是不一樣的。但是通常材料比較怕拉伸行為，所以我們做單拉實驗，是做一個比較保守的設計。因?yàn)樗苣z材料有著非線性彈性的行為，我們需要想辦法來在abaqus里面去描述這一種材料特性，處理這個數據的方式就是如下圖所說，一開始得到的是norminal stress-strain，也就是工程應力應變圖。通常我們試驗所做出來的數據就是工程應力應變。有些它可能可以幫你自動轉換成真應力真應變。就是你只要確保說你現在得到的數據到底是什么數據？這邊是以工程應力應變曲線來去做說明。

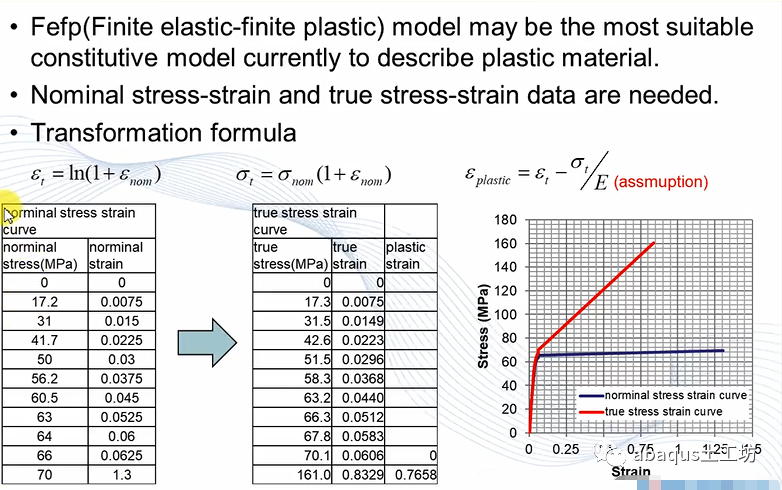

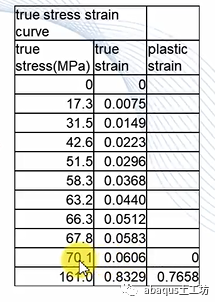

如果現在最左邊這張表格所得到的是工程應力應變曲線的話，先用上面的這個轉換公式，把工程應力應變轉成真應力，真應變，那就會轉成中間這張表格。先看最右邊這張圖，把這兩個工程應力變跟真應力真應變曲線材料的真實行為其實是會差距很大的。所以如果把這兩種不同的數據拿到abaqus里面去計算，想當然他的結果會相差很大。那因?yàn)?/span>我們通常是假設試樣的斷面積是不會改變的，但是真實的情況是在拉伸的過程中，試樣斷面積會改變，我們必須把它轉成真應力，真應變。而且我們?cè)?/span>cae分析里面，我們的面積是由我們的網格去做決定的。所以當我們的材料在cae里面去受到拉伸的時候。它的面積是會逐步的改變。也就是說我們?cè)?/span>abaqus里面是一個真實的應力應變的行為，我們必須給他一個真應力真應變的數據，它的結果才會是準確的結果。那我們?cè)倩氐街虚g這張表格上面，我們可以看到，真應力是70.1mpa時候，我們把它定了一個plastic srrain=0,也就是說我們把這個點定為材料屈服的起始點。

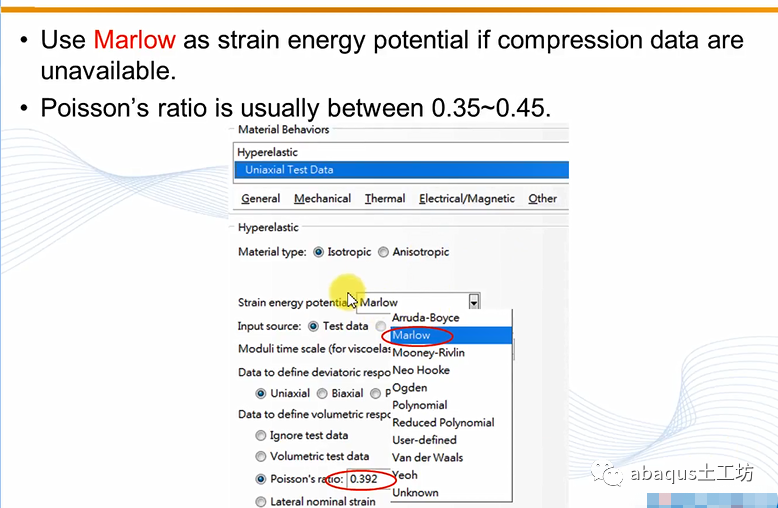

前面這一段彈性段。從后面70.1點開始就是塑性段。要描述這種材料行為，在abaqus里面我們會采用hyperelastic 里面的marlow 來描述這個行為。通常我們都是只有拉伸曲線，那在marlow的這種形式里面，它會直接把我們的拉伸曲線的等同到壓縮曲線上面。



在這個model 里面的你可以去設置poisson ratio。我們?cè)谳斎脒@個hyperelastic 的時候必須給他一個test data。在這個test data里面你可以看到的是，它會特別告訴輸入的數值是norminal stress及norminal stress-strain。

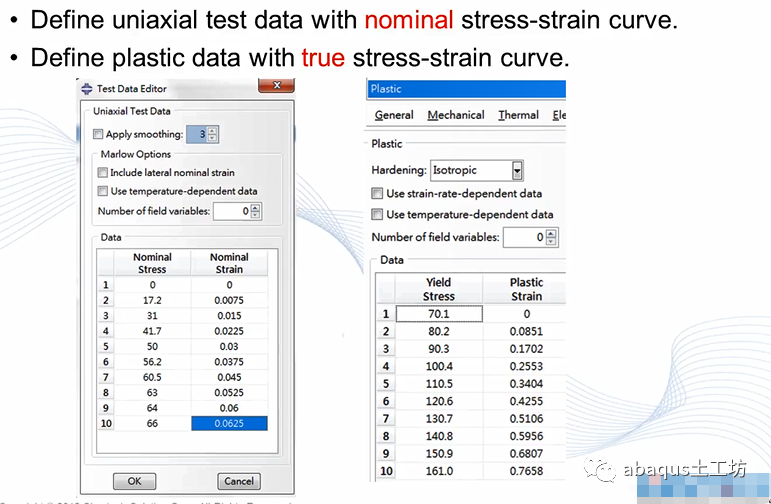

在abaqus 里面，你只要看到應力的應變，大部分就是需要輸入是真應力真應變。除非你特別看到是norminal，這時候你就是要輸入工程應力跟工程應變。所以各位可以看到我們?cè)?/span>輸入的時候工程應力是從0到66，那plastic 從70.1開始，這里的70.1其實就是我們前面提到的屈服點， 所以這個70.1是真應力。我們是先從norminal stress的66mpa，然后我們把它轉到真應力應變變成70.1mpa。所以彈性段最后一個點是66。塑性段的第一個點的真應力是70.1mpa，這兩個點是其實是同一個點。從圖可以看出左邊是彈性，右邊是塑性，整條拉伸的應力應變曲線是被接在一起的。

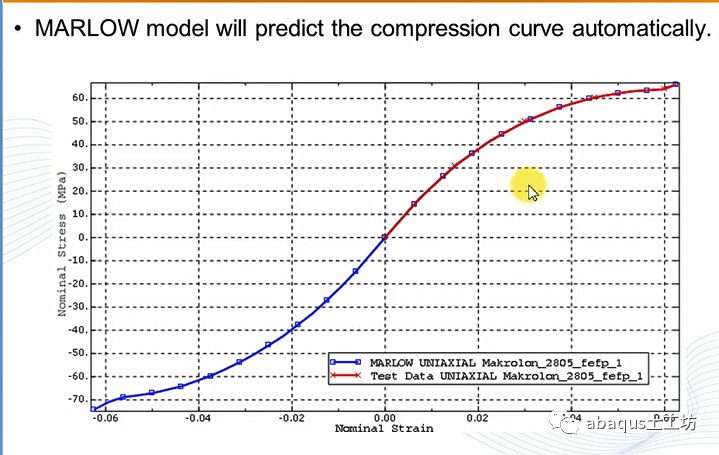

下圖是用單個元素做出來的拉伸跟壓縮的應力應變曲線。可以發現跟我們輸入的是一模一樣。



一般來說的話，如果你不確定你所輸入的材料行為是否正確，那我們?cè)?/span>abaqus 里面我們會用單個元素去做拉伸壓縮，然后來看他的應力應變曲線是不是跟所輸入的材料性質是一樣的，接著再去做我們的分析。

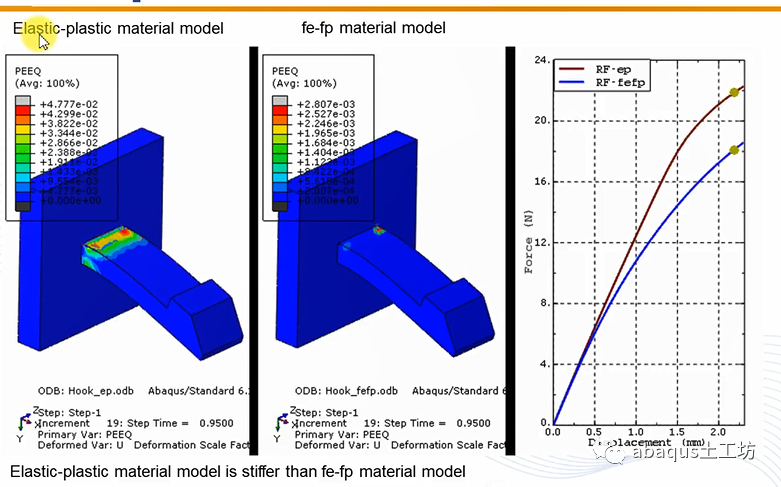

下圖案例是說明一個彈性跟塑性的model。單純的線彈性，然后中間圖是非線性彈性模型。你可以發現它的反力其實是會差距蠻大的。既然他是非線性彈性，所以表示說他在靠近屈服的時候，他的勁度是變軟的，材料是變軟的。所以在相同的變形之下，它的應力它的反力會是比較小的。甚至是他發生屈服點的位置也會不一樣，這個傳統的已經發生了，但是非線性彈性這邊是還沒有發生塑性的。

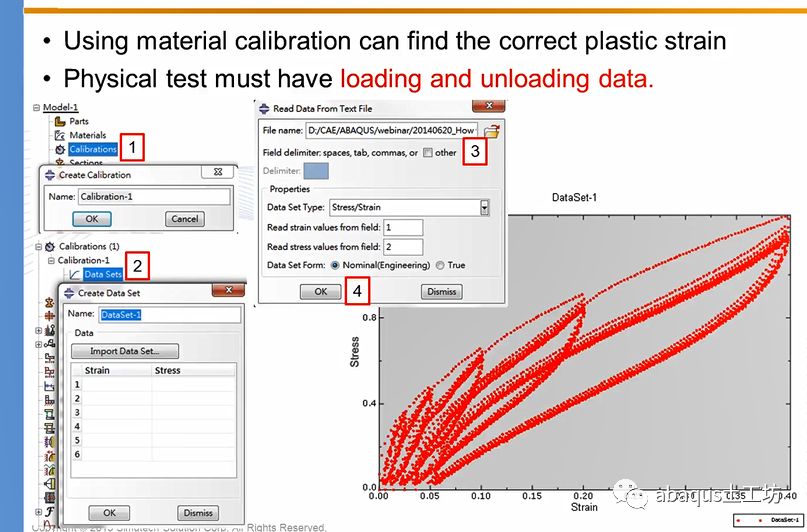

接著講一下這個material calibration ，這個功能使用很方便。在abaqus 的 module 里面我們可以去建立calibrations。建立calibration主要就是說你可以給他一個實驗數據，它可以把abaqus 里面所需要的參數全部自動輸入。你只要告訴他說你的數據是什么，我們會input 的一個dataset 進去。dataset 的其實是一個文字檔。你就可以把它分成應力應變兩列。那在這個對話框3里面，可以去設置你的應力跟應變分別是哪一列，那你的數據是norminal還是真應力真應變，這個都可以去做調整。

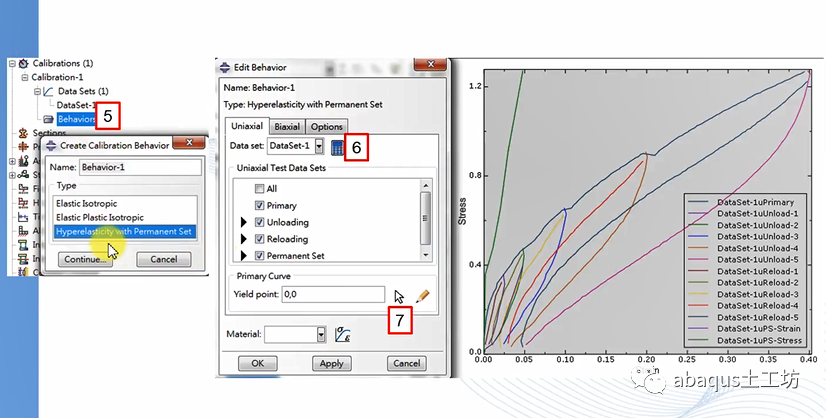

接著我們會去選擇我們要描述的行為是什么，我們要描述的行為。在我們就要去選擇hyperelasticicty with permanent set,

如果是傳統的傳統金屬的拉伸的話，就可以選擇elastic plastic isotropic. 進來hyperelasticicty with permanent set之后，我們可以去選擇你的實驗數據里面包含了什么樣的信息。是primarily拉伸，還是你還有再去做unload和 reload，這個permanent set 是永久變形的意思。你有多少數據，你就勾選多少內容。你還可以去定義你的屈服點，直接創建屈服點點位置。直接點選之后，它就會自動幫你去截取出這個數據。這個是有你uniaxial單軸拉伸的部分。當然如果你還有雙軸拉伸，你也可以去把資料去input 的進去。

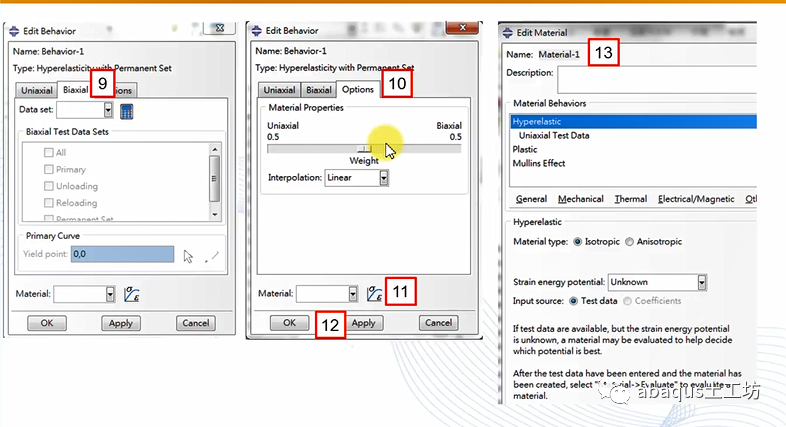

如果你兩種資料都有，你在option 地方，你還可以去設置一下你是要以哪一個實驗為主或者設置比例。你要建立一個空的一個材料，然后按下apply 之后，他就會把這個material資訊轉到這個空的材料里面，你就可以看到所有的信息。輸入之后，我們來檢查一下這個里面有什么樣的材料參數的，包含hyperealistic，然后它是一個單軸的實驗，然后還有加上塑性，因?yàn)橛性O(shè)定相屈服點以及mullins effect。

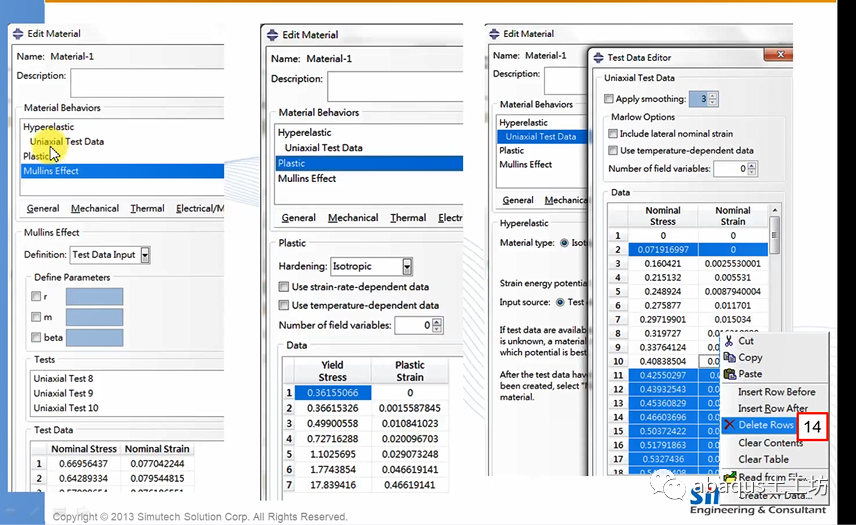

在塑性的參數里，我們看到一開始就和一般的設定方式是一樣的，他第一個應變就是0。我們主要處理的東西就是在這個uniaxlal  test data 里面，我們要稍微處理一下數據，尤主要靠近原點的地方，有沒有一些比較不正常的數據。例如有應力沒有應變，這個數據我們就必須把它剔除掉。這個工程應力轉到真應力的地方，我們必須把它的這個發生屈服點之后的。這些test stat 的數據都把它刪除掉。所以我們后面這邊發生屈服之后的數據呢，我們必須把它刪除掉。這樣才會是去做金屬的彈塑性設定是一樣的。

接著要說明的是，應變率的材料性質。

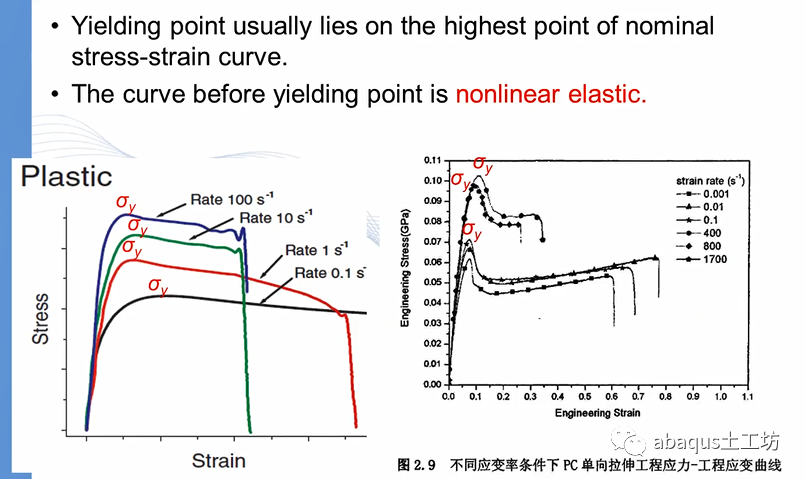

我們都知道，如果材料在承受高應變率的情況下，它的強度會上升，但是行為會變脆。你就可以看到。這個應變率如果越高的時候，你會發現他的屈服點會越高。但是他可以承受的這個應變就會變會變小。

那我們?cè)?/span>abaqus里面，我們要怎么去處理這這個把這些剛跟應變率相關的參數都加到abaqus里面的。在我們?cè)O(shè)定plastic 的時候，我們可以去勾選這個選項，就是strain-rate-dependent data。那就旁邊就會出現這color，那就可以把應變率，然后你的。塑性的應力跟應變是什么什么數據。然后你輸入完一個strain rate之后呢，你可以接著在第十二列的地方開始輸入第二種strain rate，然后它的應力應變是如何。再接著去往下去輸入所有的應變率的資料。

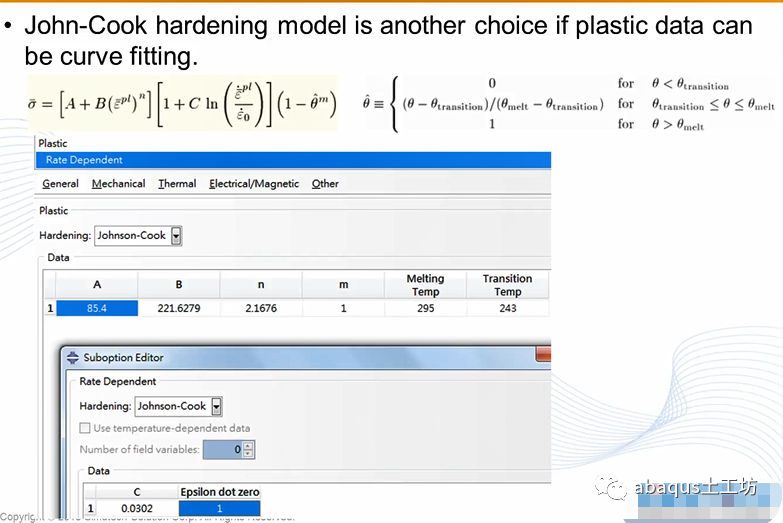

上面是一般的設定方式。那如果你有john-cook參數，john-cook參數也是一個含有應變率的一個formulation 在里面。但這個公式它就是很多系數。那這個的話大部分是要在論文上面才會去查的到，所以如果你沒有拉伸的曲線的話，你可以去查查看有沒有辦法找到john-cook的參數。如果有的話，你也可以把它輸入進來，因?yàn)樗锩嬉矔?huì)包含高應變率的一些參數跟行為。

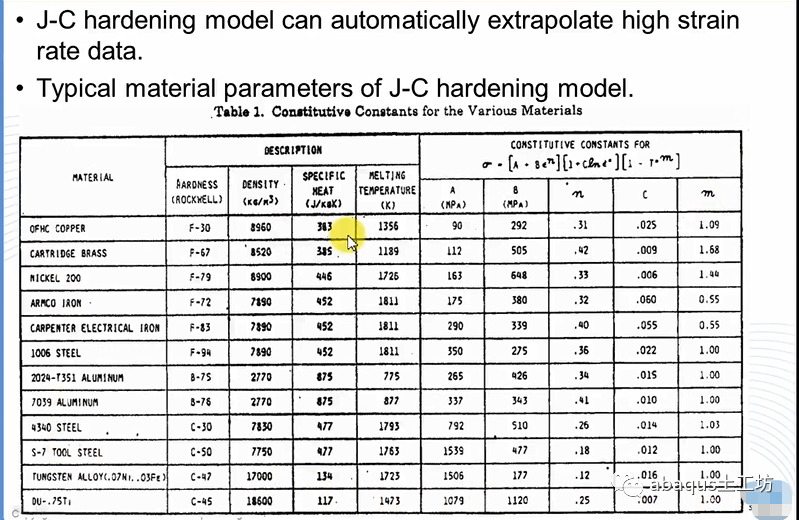

這個是我們找到的一些john-cook參數。那各位可以去做參考。

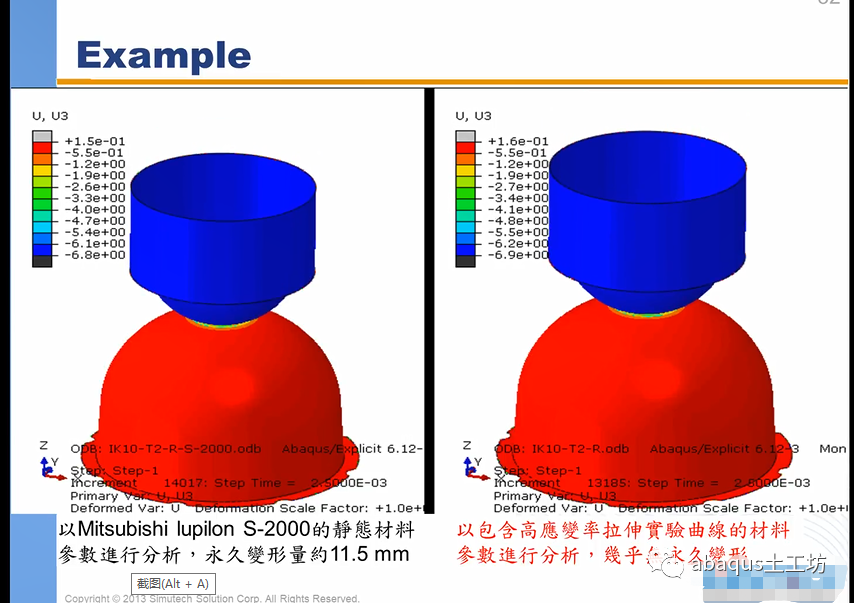

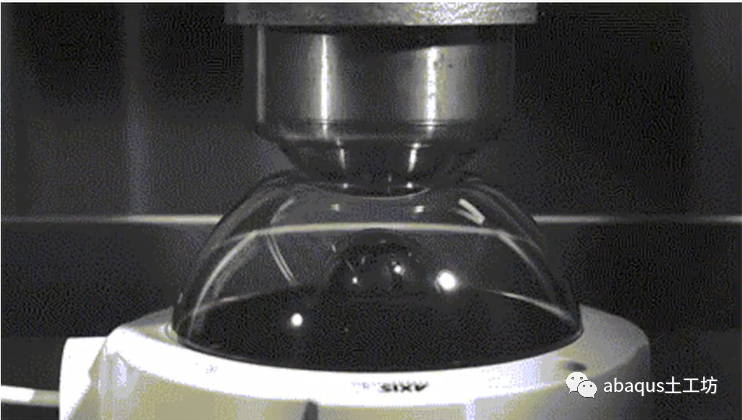

下圖是一個實際的例子。一個鋼球，直接用很快的速度往下沖。左邊這一張是用這個靜態材料參數去做分析的。那右邊這張是含有高應變率的材料曲線去做分析。那我們可以發現他在。

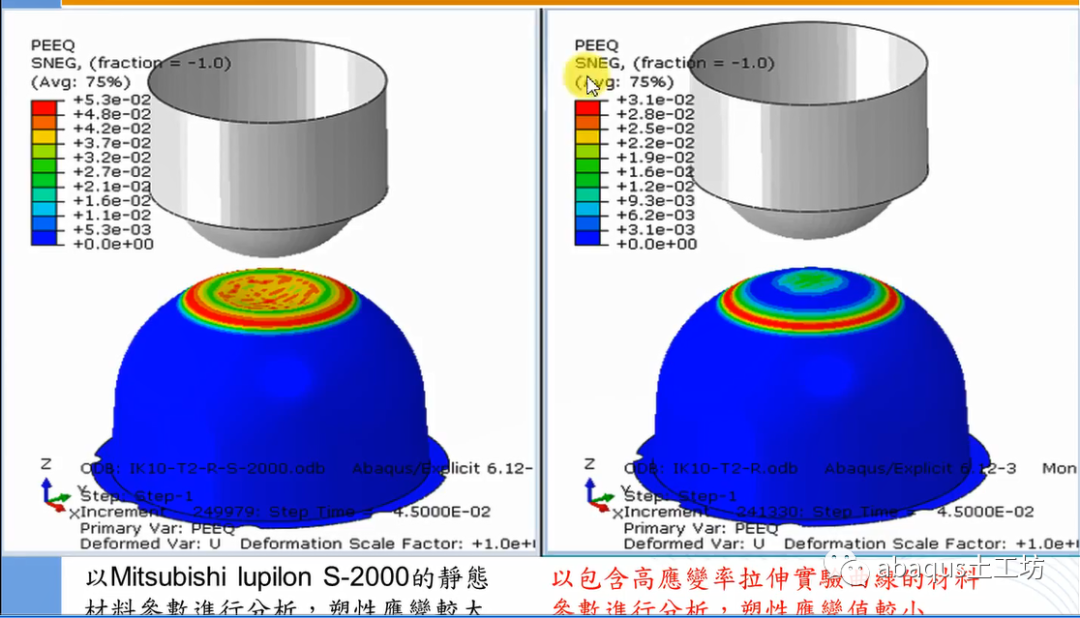

球在反彈之后，如果你自由用靜態材料的話，他會有一個比較大的永久變形。那如果是有高應變率的材料的話，他就比較沒有永久變形。peeq可以看到它的這個peeq的數值是會有差異的。塑性應變，如果有應變率的話的參數的話，就會小很多。40公分的高度往下去撞擊。其實我們發現真實的行為肉眼看不太出來，它有什么永久變形。可是我們?cè)撛趧倓偟倪@一張圖里面分析的結果來看的話，用靜態材料的話就會有比較明顯的永久變形，看得出那有高應變率的材料用肉眼是看不太出來他的外形有有什么改變的。
