現在給大家介紹一些可以查到塑性材料參數的網站以及軟件。教大家怎么樣把這些資料輸入到abaqus里面。如果有完整的材料信息的話，那會有比較準確的結果，比較真實的結果。

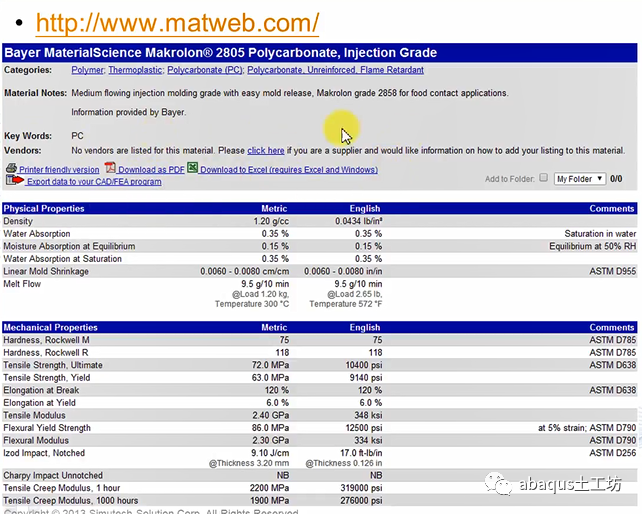

    第一個要跟大家分享的是matweb 這個網站應該是大家比較常聽到的一個網站。那這里面的話，大部分材料網站都能搜尋到。那這是以其中一個材料來舉例，那里面可能就包含一些物理性質的參數，比重，然后包含一些我們所需要力學強度參數。但是這些力學強度參數基本上他都只會有屈服強度，或者是破壞時的一個伸長量。不會有完整的應力應變的拉伸曲線。上面這邊他有一些數據文件可以讓你下載。但是這個部分的話需要付費，有需要就要向網站申請。

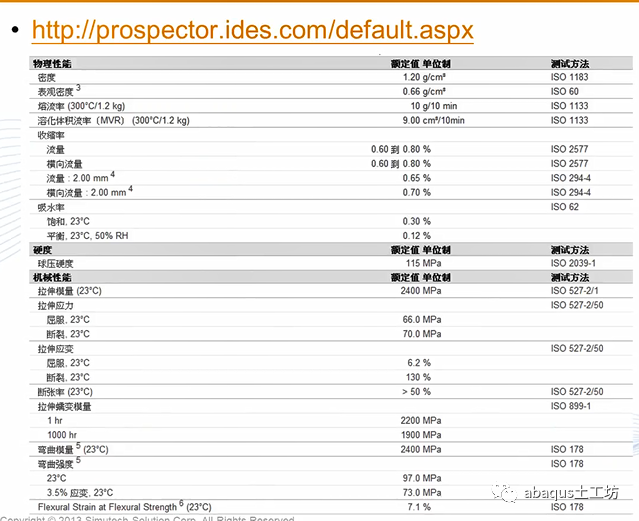

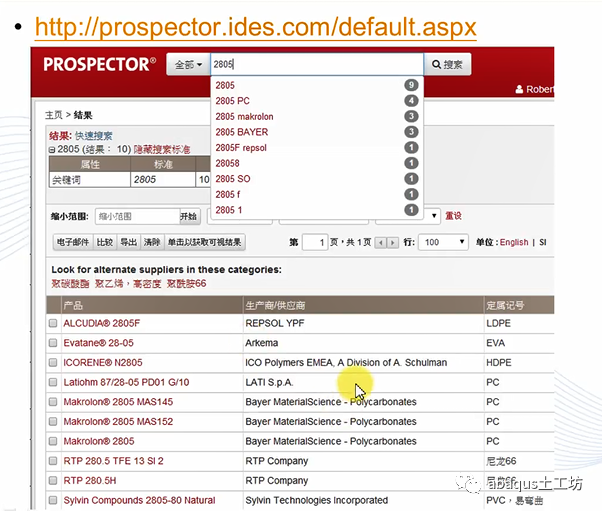

     另外一個叫做prospector網站，www.prospector.ides.com，搜尋集中一種材料，它也會列舉相關的材料參數。那同樣就是它里面可以提供的一些信息。同樣有些東西都是需要服務費。

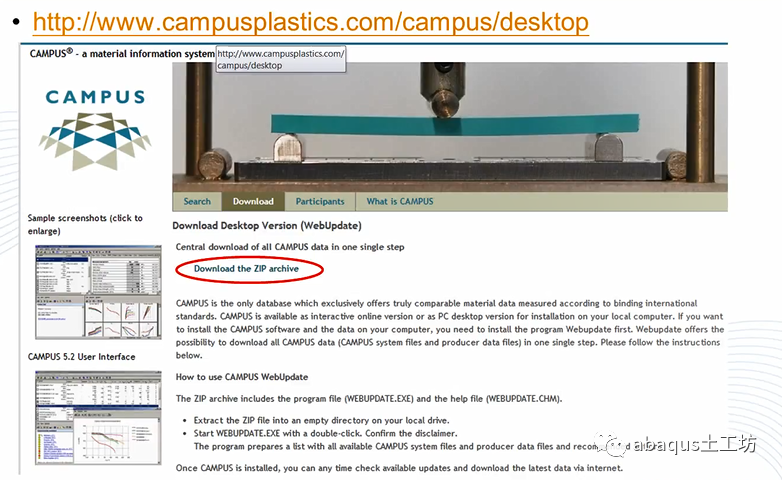

       第三個網站如下圖，他也提供一個軟件，直接下載后安裝在電腦上。

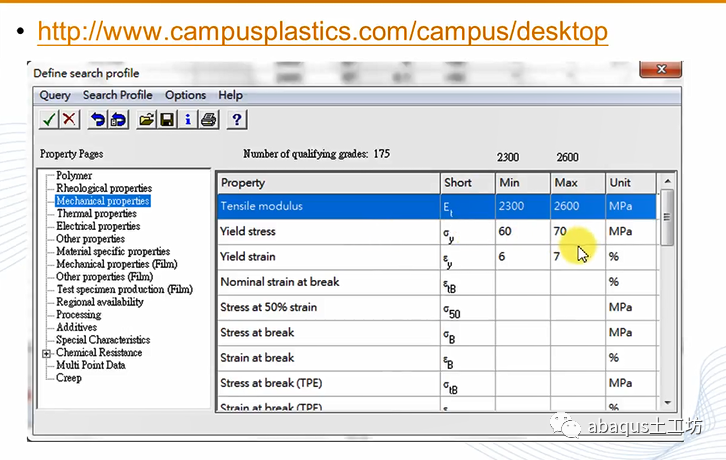

     可以安裝后直接去搜尋相關材料。大家只要上這個網站之后，要登錄這個頁面，你把這個軟件下載下來。安裝好之后，以其中一個為例，這邊可以去做搜索。比如說你選擇你要搜尋的材料是力學強度參數。，拉伸模量在2300到2600之間，屈服強度在60到70之間。他就會幫你列舉說這里面這個供應商里面它有的一些材料。

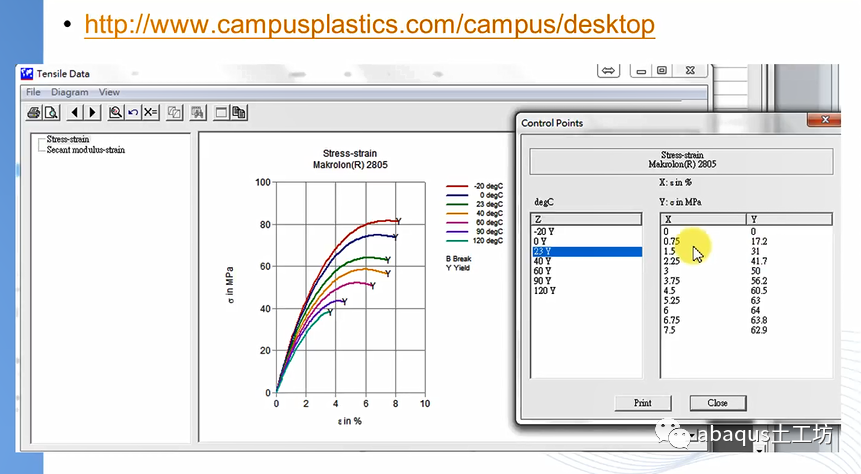

    如果看到不同應變率下的一些拉伸曲線圖，就可以把它里面按這個x=按鈕就可以得到把這個里 面的數據全部復制出來。所以這個軟件算是蠻方便。

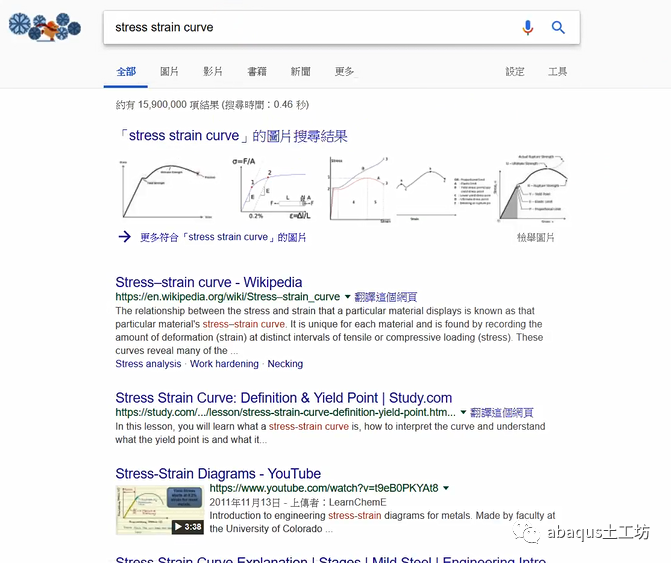

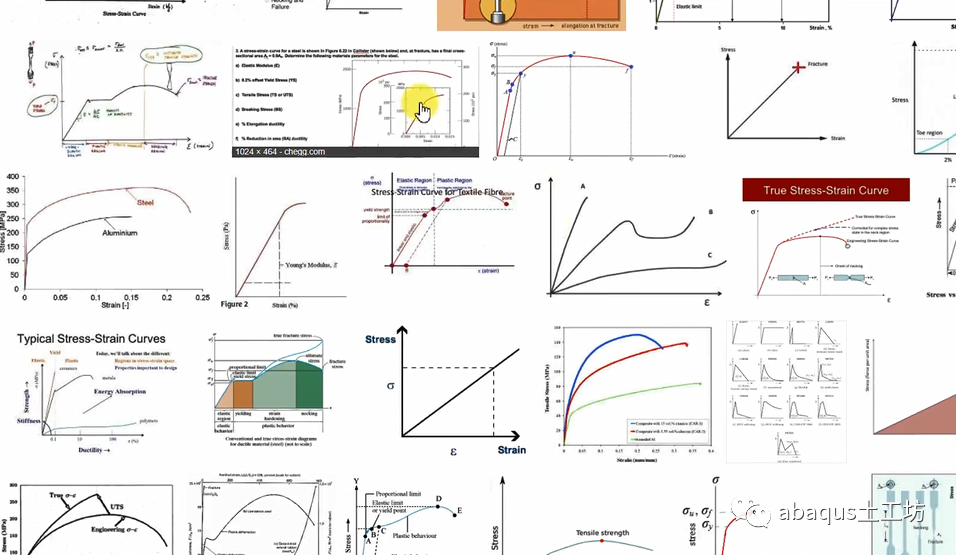

     最后再給大家分享一個小軟件engage，因為在做分析的時候取得材料參數，然后怎么樣把材料參數匯入abaqus是一件很重要的事情。所以當各位如果上述那些網站都查詢不到的材料參數的時候那大家可以直接上google搜索應力應變曲線 。上google 之后一定要用英文去查詢你所要找的應力應變曲線。然后搜尋完之后，請各位把它切換成圖片再去找會比較快一些。

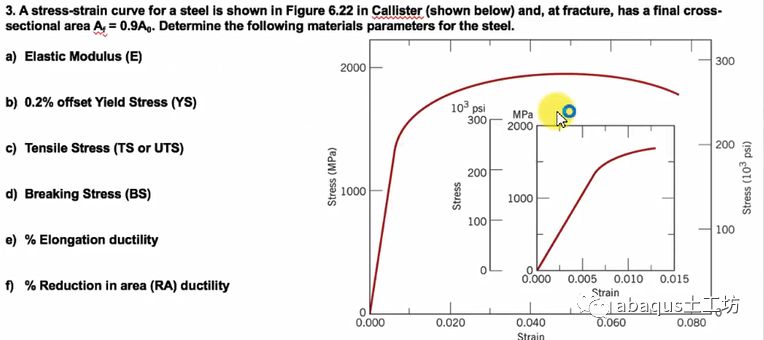

一個舉例我們隨便找一張應力應變曲線圖，我們先把它存下。假設你已經在google 找到到這個應力應變曲線圖。那我可以把這個圖片存到桌面。

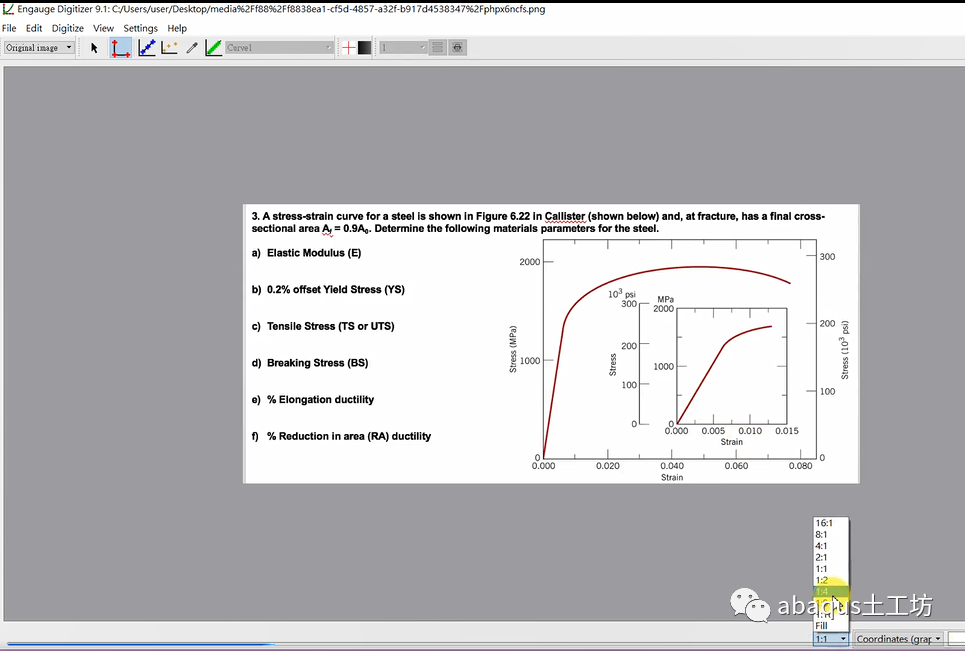

      然后打開這個軟件engauge digitizer，這是一個免費的軟件，各位可以自己去下載。把剛剛的圖片拉進來，可以去調整一些比例。

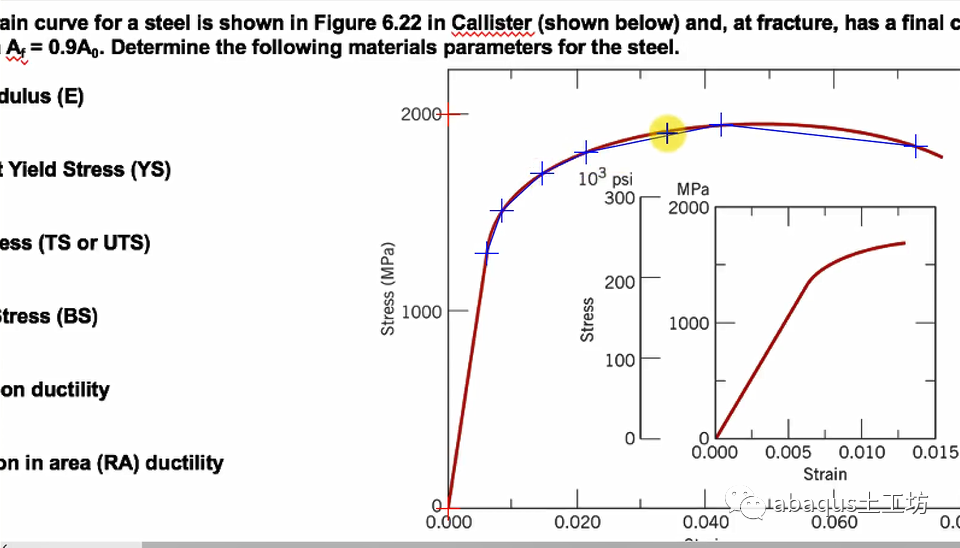

      你可以做的事情就是我們先可以先定住這張圖上面的坐標。一開始就是（0,0）。 那x 軸的話就是（0.08,0）。那y 軸是（0,2000）。這時候他就已經幫我們定義好這些比例的。所以接著。我們就可以直接把這個數據做點選。在點選的過程中呢，你可以按住你可以按ctrl +z。

可以undo。你可以粗略的去點選，但是它中間就是一個線段直線段，那這個是非常彈性的話，我們可以直接在這邊點一個點，他就直接幫我們拉過來了。所以你可以很快速的把你所看到的圖，你找到的資料，這些數據呢全部都保存為一個c s v  的文件。

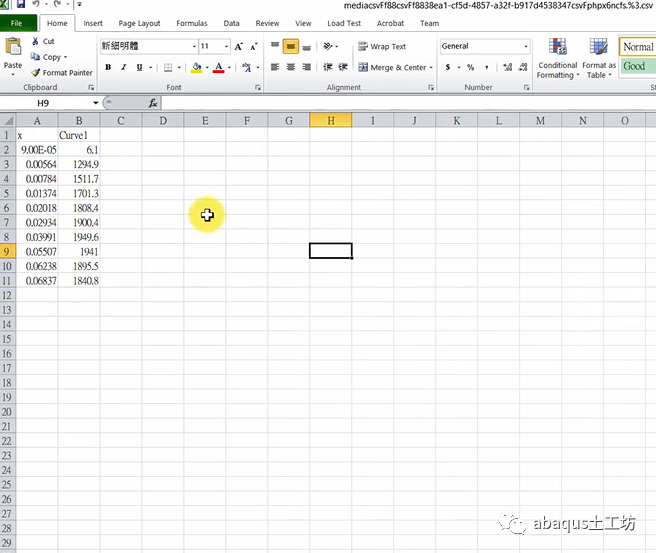

     把這個檔案打開，就可以看到應力應變數據。這樣子取得數據工程大部分就是工程應力應變。需要再去做一些真應力應變轉換。
