ABAQUS在進行仿真的時候，會使用到一些邊界條件，這些邊界條件中使用最多的是XYZ三個方向上的平動約束，使用平動位移約束第一個需要注意的是位移的數值與正負情況，再者就是顯示求解器與隱式求解器對位移結果的影響。

有時候我們還需要實現部件的轉動，那就要使用到XYZ的轉動自由度約束。但是如果是一個物體多方向轉動或者是多個物體轉動，設置不當往往會出現胡亂轉動的情況，尤其是公轉和自轉的混亂。

下邊使用三個實例來演示一下不同耦合點和邊界條件下公轉和自轉的區別。

首先繪制兩個長方體，如圖1所示，并設置三個參考點RP1、RP2與RP3，三個參考點的位置分別在左側長方體的左端中心位置、原點位置、左側立方體的重心位置。

圖1

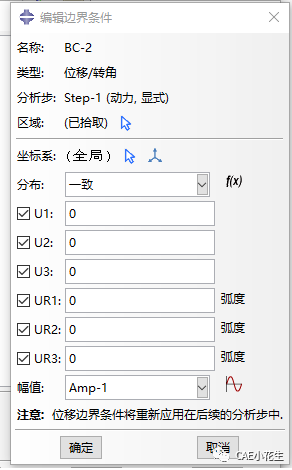

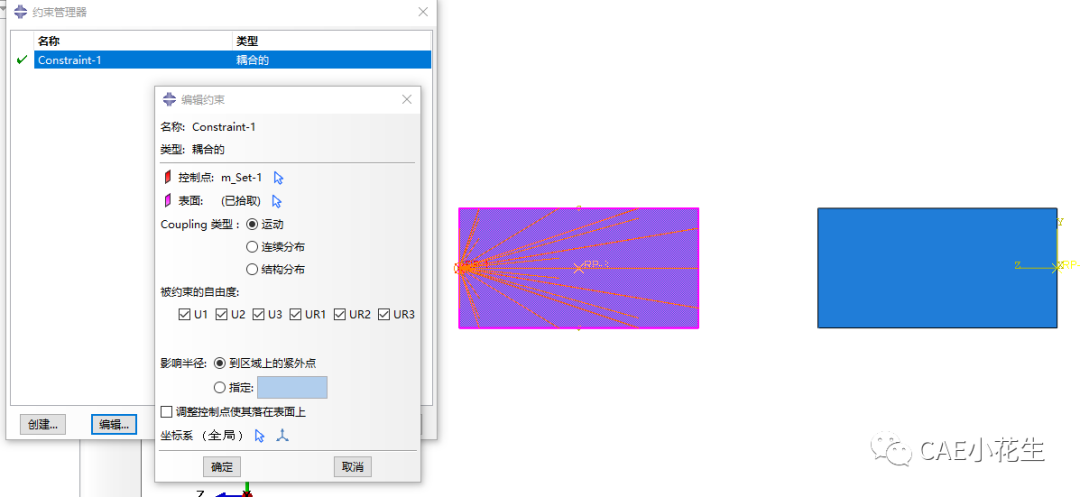

第一種情況：如圖2所示，耦合左邊長方體至RP1，并設置約束住XYZ三個方向的平動自由度，設置約束住YZ方向的轉動自由度，設置繞X軸轉動-0.533rad。



圖2耦合設置與邊界條件

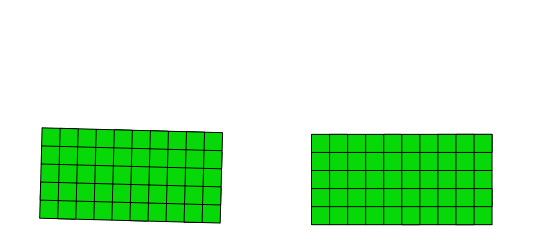

圖3 第一種結果

結果顯示左邊長方體沿著參考點RP1做順時針旋轉，體現為自轉。

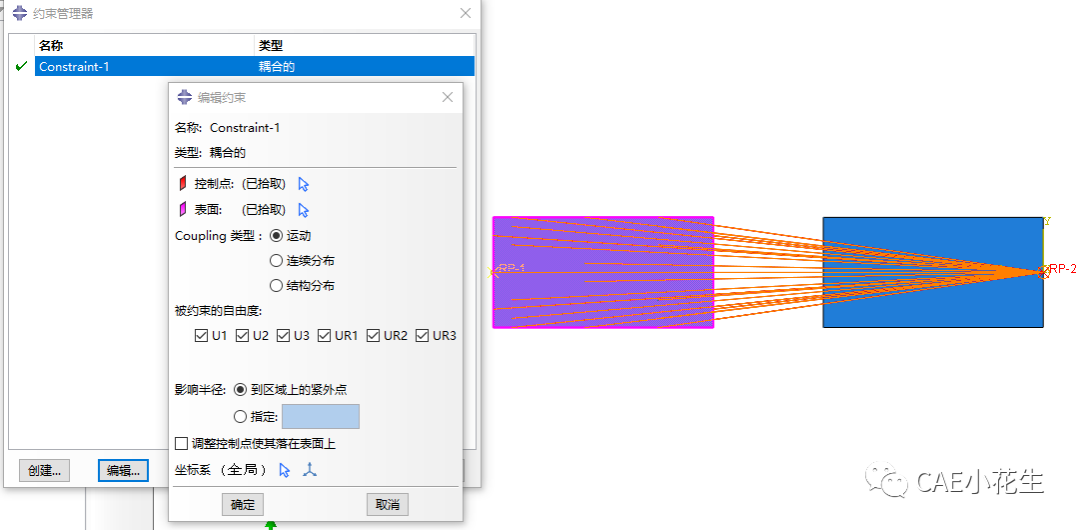

第二種情況：如圖3所示，耦合左邊長方體至RP2，并設置約束住XYZ三個方向的平動自由度，設置約束住YZ方向的轉動自由度，設置繞X軸轉動-0.533rad。

圖4



圖5

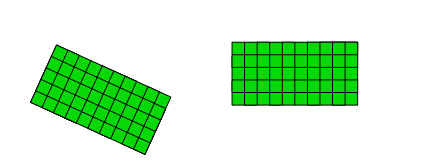

結果顯示左邊立方體沿著參考點RP2做順時針旋轉，體現為繞右側長方體公轉。

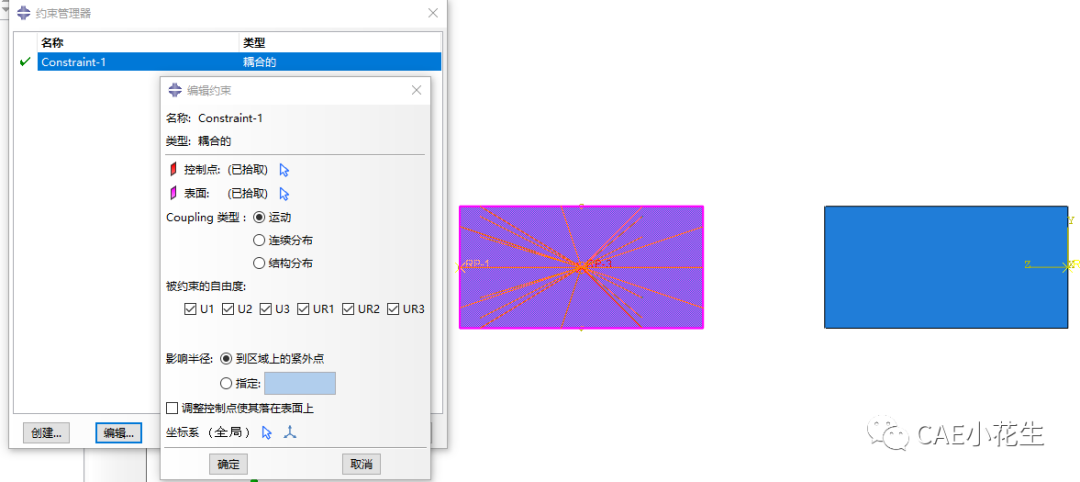

第三種情況：如圖4所示，耦合左邊長方體至RP3，并設置約束住XYZ三個方向的平動自由度，設置約束住YZ方向的轉動自由度，設置繞X軸轉動-0.533rad。

圖6

圖7

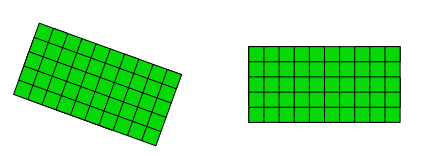

結果顯示左邊立方體沿著參考點RP3做順時針旋轉，體現為繞中心自轉。

綜合以上三個例子，我們得出結論，設置繞X軸旋轉后，長方體實際的轉動軌跡為繞參考點旋轉，并不是繞著坐標系原點旋轉。所以在設置邊界條件的時候一定要特別注意參考點的位置，尤其是復雜模型。如果想要的旋轉點位置與原點位置靠的很近，非常難發現問題出在什么地方。

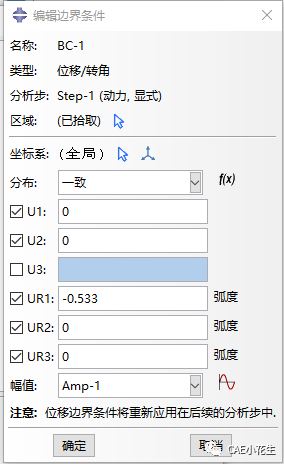

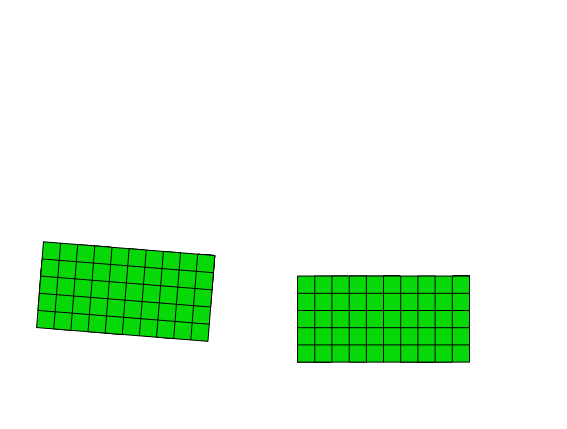

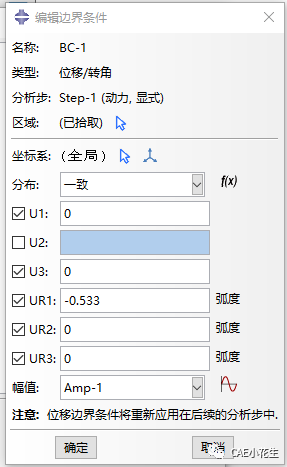

下面還提供了兩種不同自由度約束的情況。圖8顯示了放開Y軸平動約束的結果；圖9顯示了放開Z軸平動約束的結果。可以觀察到放開約束后與上面第二種情況的結果差別很大，在一些特別的模型中，為了防止過度拉伸，必須釋放一些約束，如何選擇，大家可以自己嘗試。至于其他約束放開的組合情況，就不在一一舉例呈現了。

圖8

圖9
