FLUENT仿真經典案例#4-平版印刷墨斗仿真

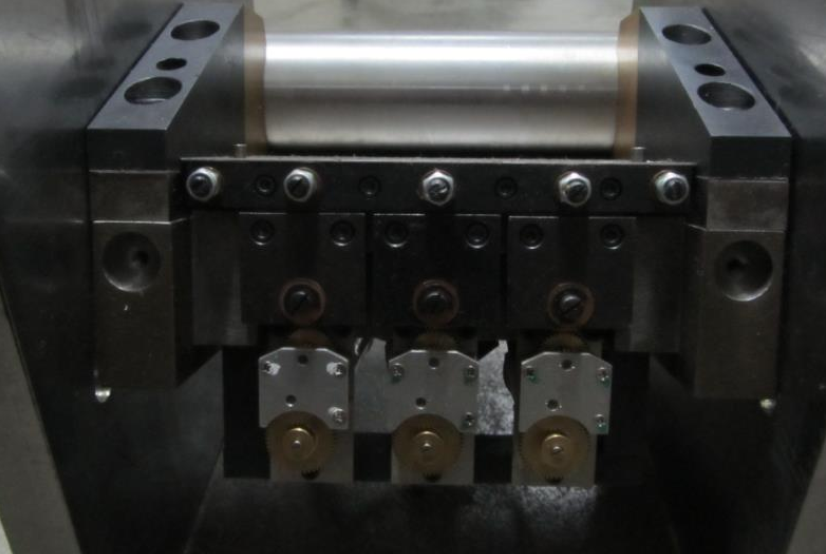

墨斗實物下圖1，墨腔即為流體區域，則簡化得到流體區域分析模型如圖2。

圖1 墨斗實物

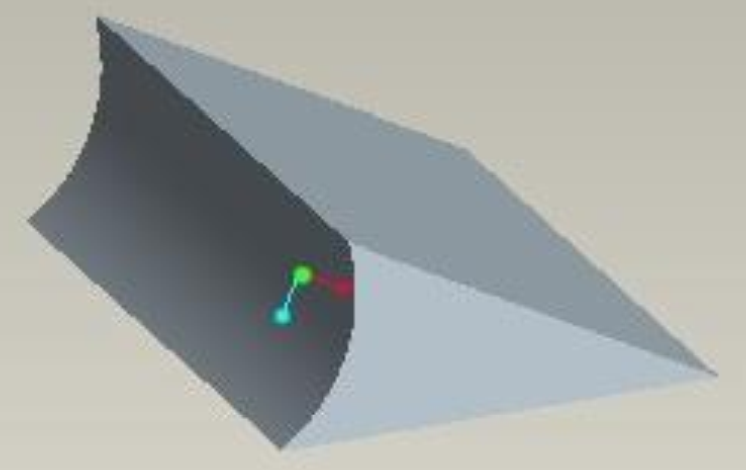

圖2 墨斗流體域模型

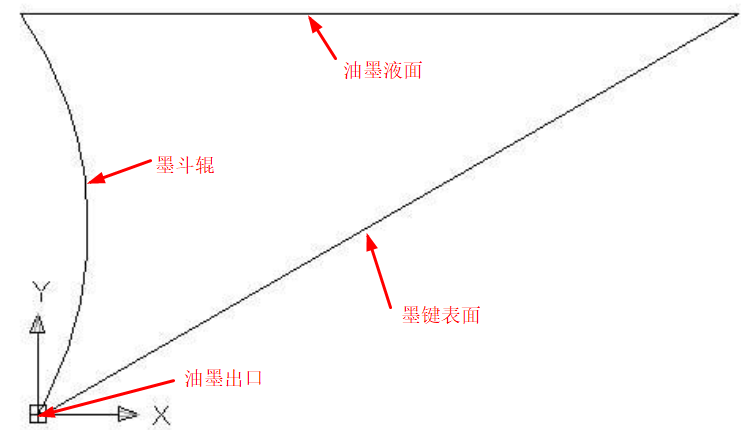

假定油墨無沿墨斗輥軸向的流動，即墨斗中油墨的流動可以看作是二維流動，所以選擇墨鍵上與墨斗輥軸向方向垂直的任意一平面作為計算面建立二維計算模型。為計算方便，將該模型中墨斗輥弧和油墨出口的交點設為坐標原點，油墨出口大小是墨鍵與墨斗輥間距離，即為開度值。則墨斗油墨計算區域面示意圖：

不考慮不同墨區間的影響，假設沿與墨斗輥軸向垂直的每一個墨鍵上的面上油墨的運動規律相同。

墨斗的幾何形狀比較簡單，適合使用結構化網格。為了提高運算速度和精度，可對墨斗輥處加邊界層，最終網格可參考下述兩種形式，本例實際計算使用圖4的形式。

圖3 網格形式1

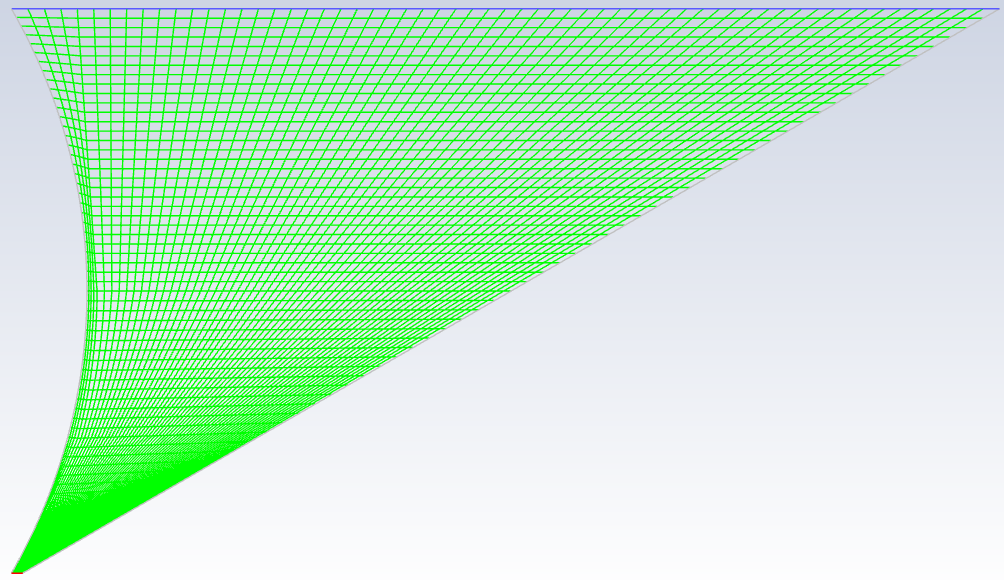

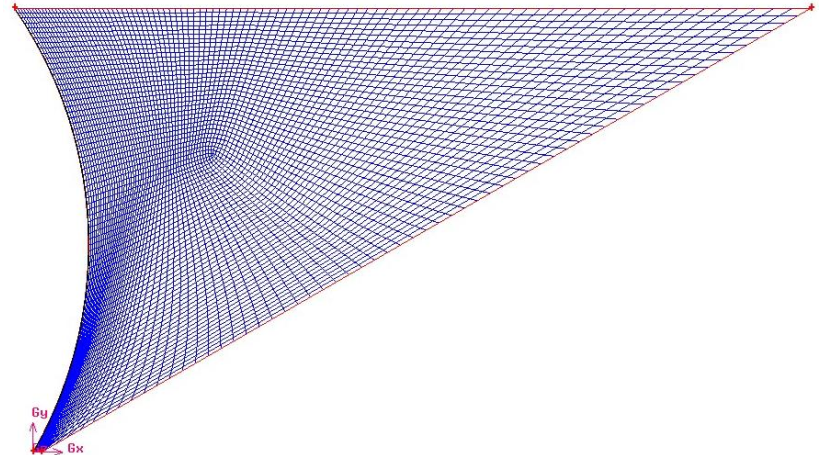

圖4 網格形式2

墨斗內流場計算時， 需設置進口、出口和壁面三類邊界。油墨流場的進口邊界設置在墨斗的上表面，出口邊界為油墨出口。本例采用進出口邊界分別使用壓力入口和壓力出口。

1 穩態計算

2 層流模型

實際工作中，雷諾數基本不到100。

3 打開能量方程

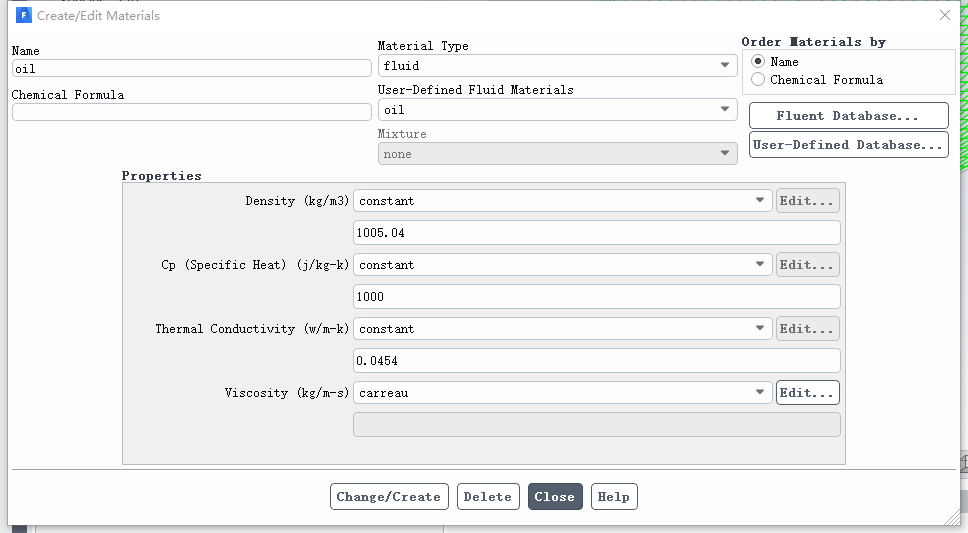

4 定義油墨材料

其中，使用仿塑膠的 Carreau 模型定義粘度。

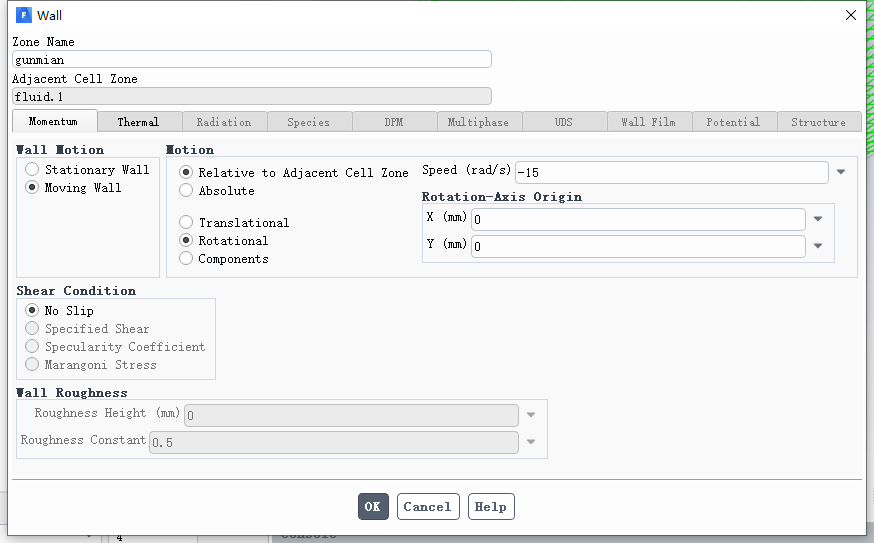

5 輥面旋轉運動設置

運動壁面。

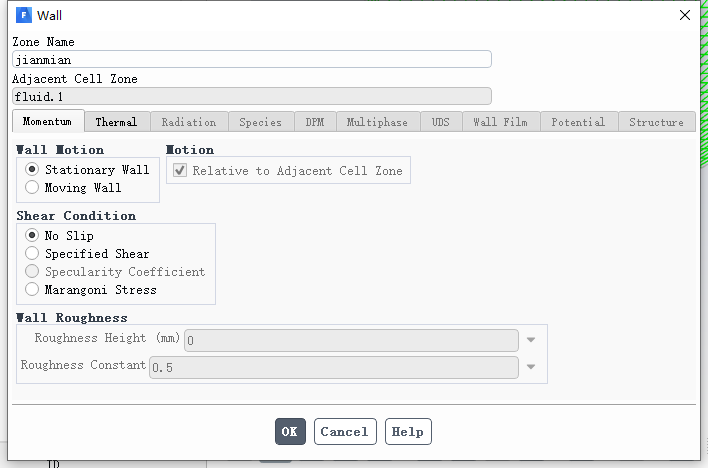

6 鍵面設置

默認，固定壁面。

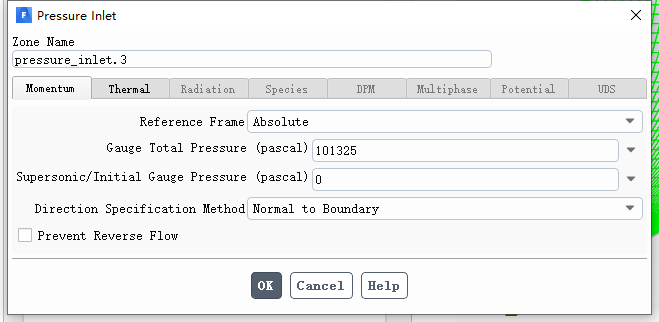

7 壓力入口設置

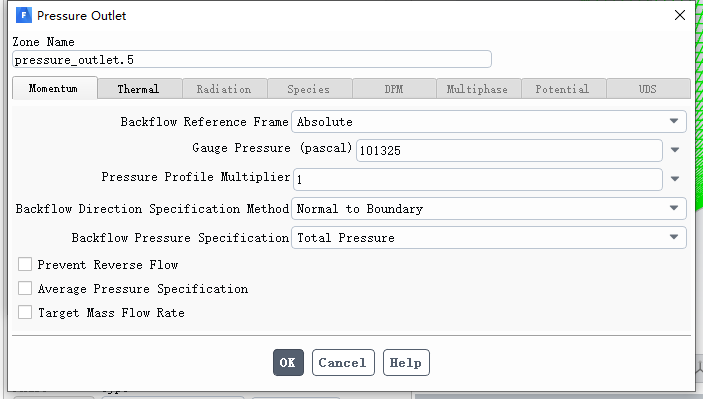

8 壓力出口設置

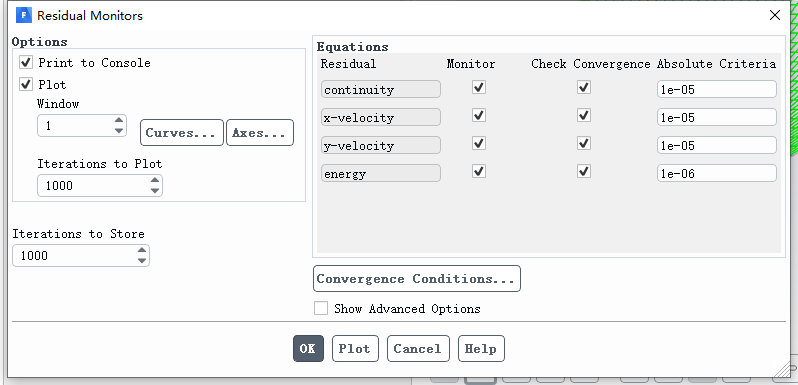

9 殘差精度設置

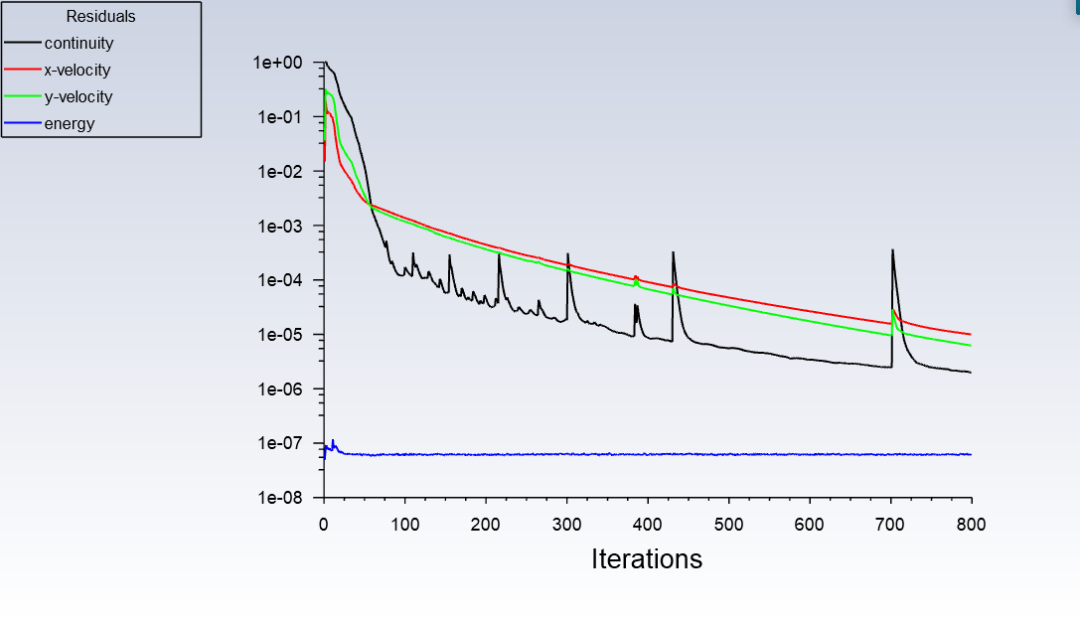

1 殘差曲線

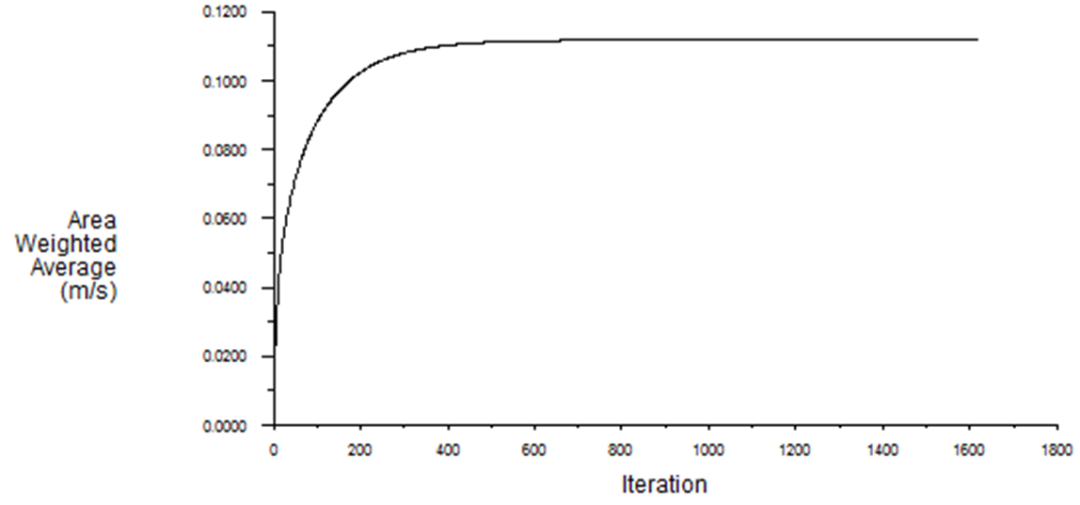

2 出口速度曲線

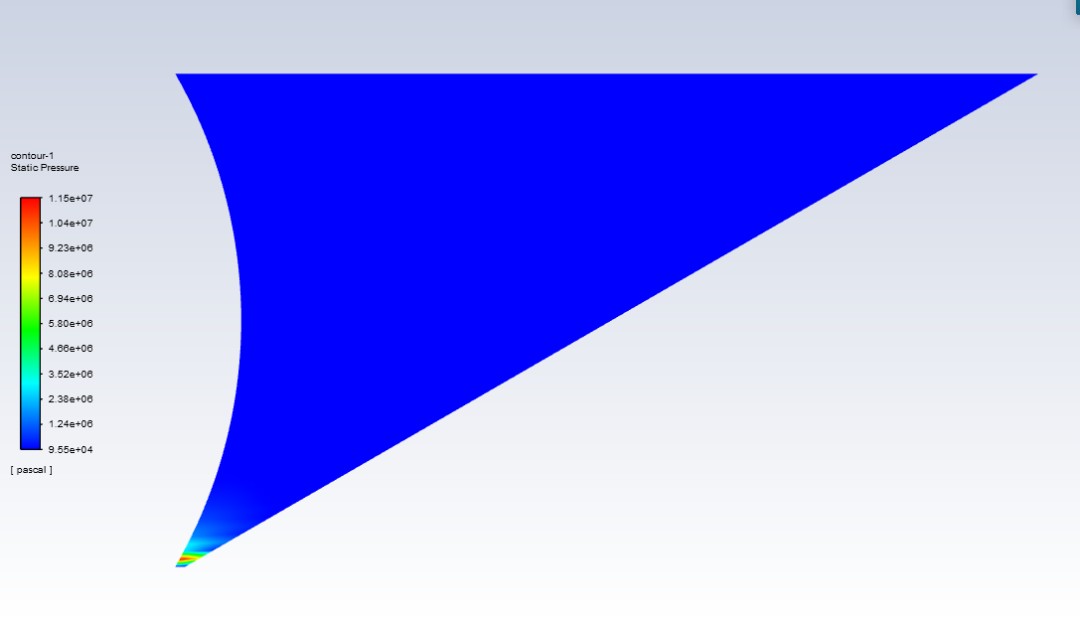

3 壓力云圖

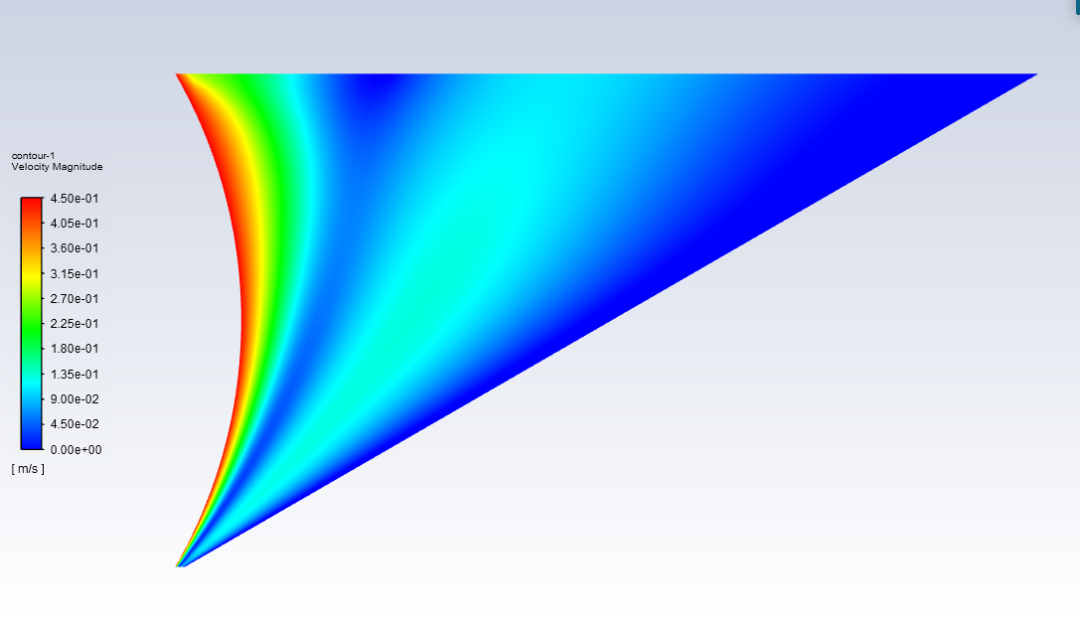

4 速度云圖

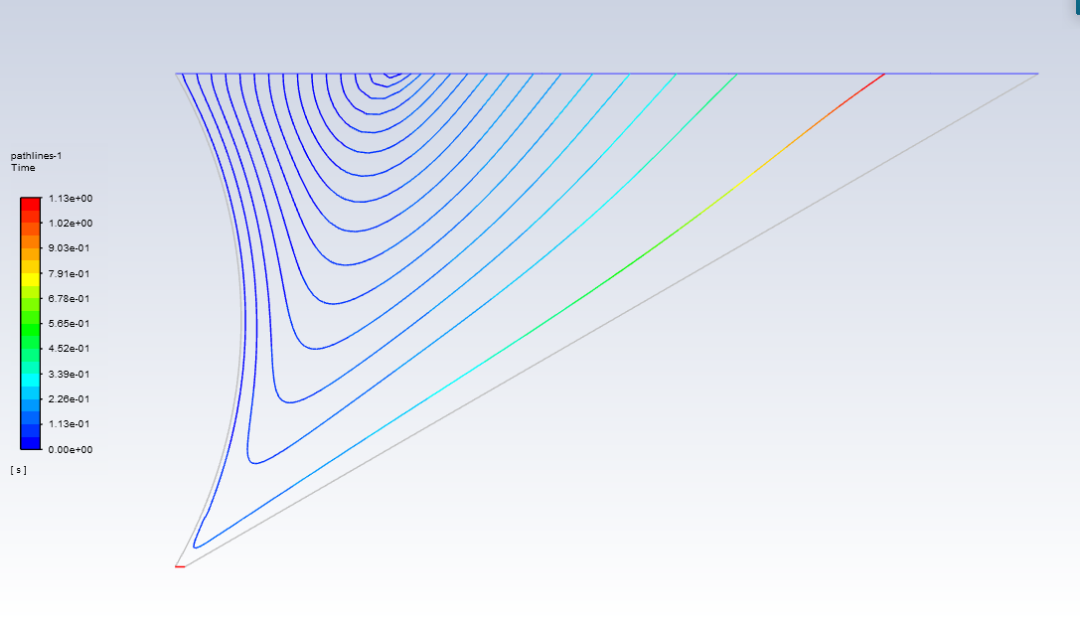

5 流線圖

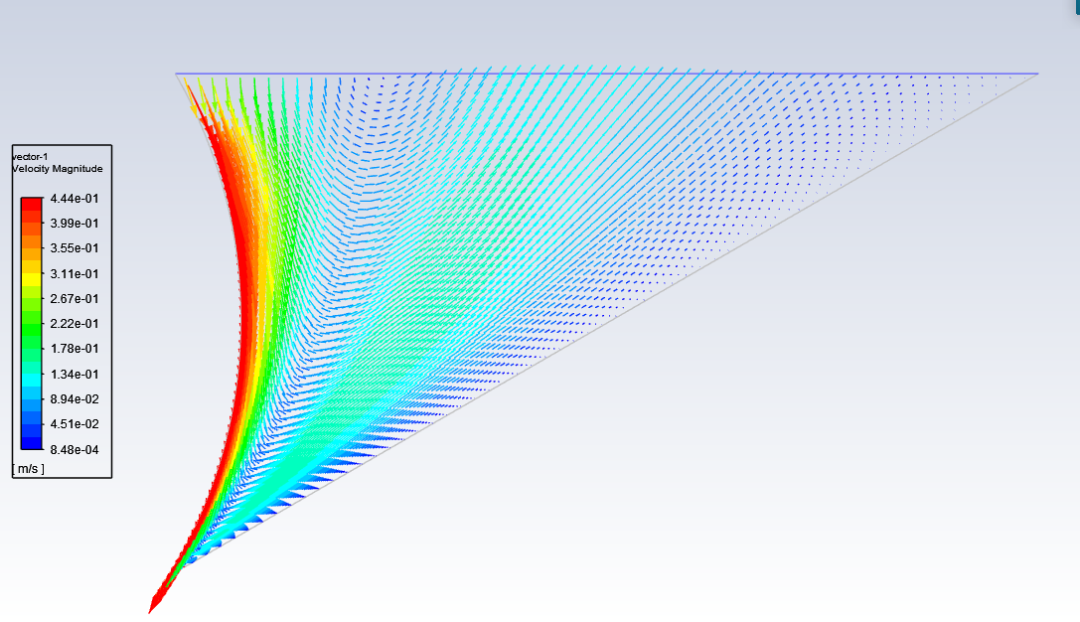

6 速度矢量圖
