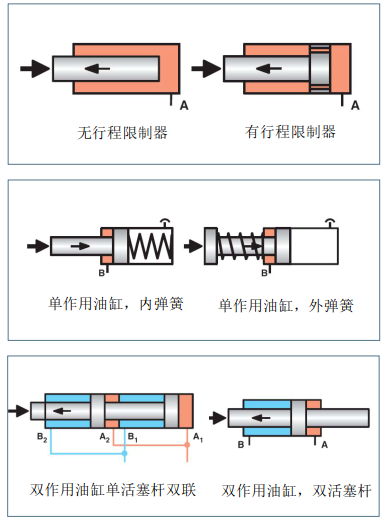

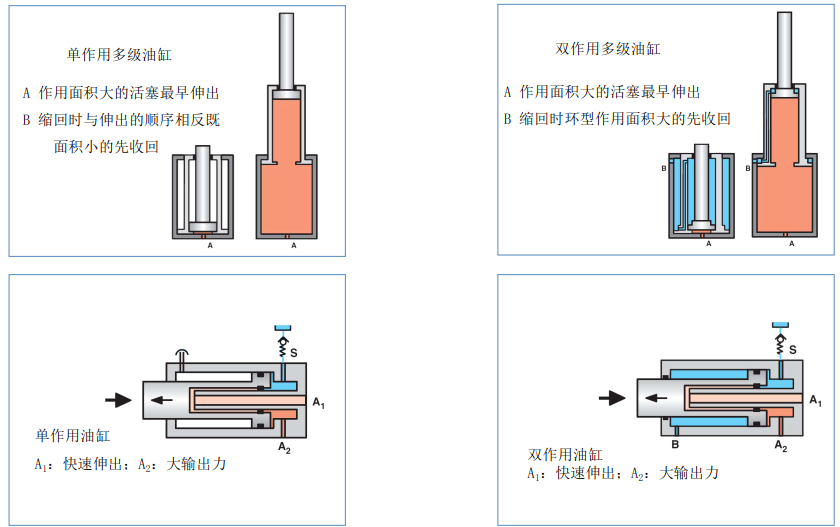

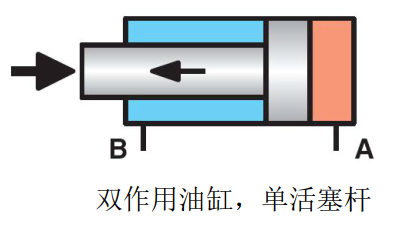

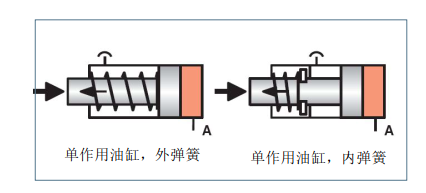

油缸的分類及特性

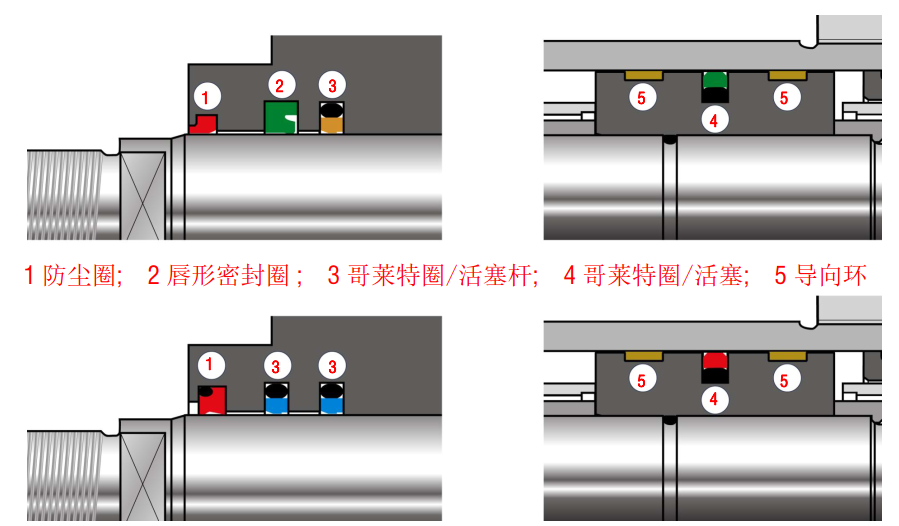

油缸密封

油缸內泄與外泄的判斷

1. 內泄漏

影響技術性能、出力不足、速度減慢、工作不平穩

2.  外泄漏

污染環境，能源浪費

泄漏的原因

1.  密封件的結構形式與材質

如材質太軟，則易擠入間隙而損傷

2.  密封槽與密封接觸表面的質量

密封槽的尺寸精度較低，表面粗糙度及形位公差較低將導致密封件的損傷產生泄漏

3.  密封件磨損與安裝

密封件要求具有較高的尺寸精度與形狀位置精度，密封件的磨損和在密封件裝配過程中造的損傷是液壓缸泄漏的主要原因

4.  密封件的工作環境

在高溫、粉塵及高水份的環境下將加速密封件老化，失效從而導致泄漏

5.  液壓系統的污染

如果液壓系統受到污染，含有顆粒物的液壓油作用在密封件的表面產生研磨作用，從而導致密封失效而泄漏

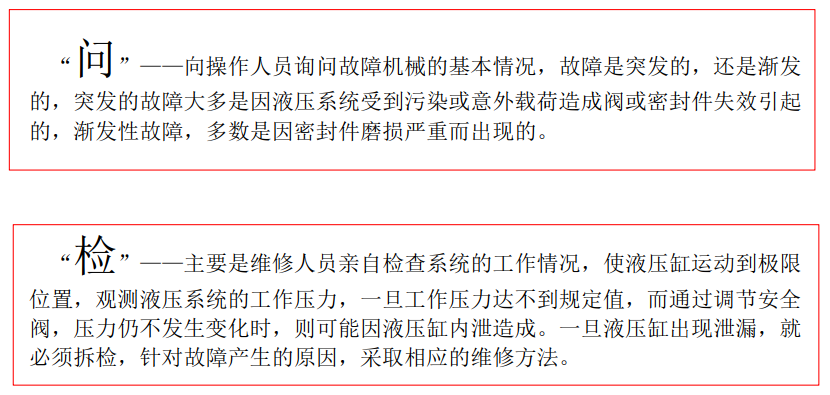

一般診斷方法

密封件的檢查與維修

活塞密封是防止內泄的主要元件，對于唇形密封件應重點檢查唇邊有無傷痕和磨損情況，對于組合密封應重點檢查密封面的磨損量及是否有傷痕，判定密封件是否可用。另外還需檢查活塞與活塞桿之間的靜密封有無擠傷情況。活塞桿密封應重點檢查密封件和支承環的磨損情況。一旦發現密封件和導向支承環存在缺陷，應根據被修液壓缸的密封形式，選用相同結構和適宜材質的密封件進行更換。

缸筒的檢查與維修

液壓缸缸筒內表面與活塞密封是引起液壓缸內泄的主要因素，如果缸筒內產生縱  向拉痕，即使更換新的活塞密封，也不能有效地排除故障，缸筒內表面主要檢查尺寸公差和形位公差是否滿足技術要求，有無縱向拉痕，并測量縱向拉痕地深度，以便采取相應的解決方法。

 1.  缸筒存在微量變形和淺狀拉痕時

采用強力珩磨修復缸筒，但缸筒的尺寸公差、形位公差和粗糙度必須符合所選密封件的要求。

 2.  缸筒內表面磨損嚴重、存在較深縱向拉痕

• 按照實物重新制造

• 如能修補則 修補后珩磨，使缸筒的尺寸公差、形位公差和粗糙度達到符合所選密封件的要求。

3. 對一些特殊的，特大的非標缸在用戶的同意下也可把內表面的缺陷珩磨掉后配活塞和密封件

活塞桿、導向套的檢查與維修

活塞桿與導向套間的相對運動是引起外泄的主要原因。

1：如果活塞桿表面鍍層因磨損而剝落或產生縱向拉痕，將直接導致密封件的失效。

因此，應重點檢查活塞桿表面粗糙度和形位公差是否滿足技術要求，如果活塞桿彎曲應校直達到要求或按實物重新制造。如果活塞桿表面鍍層磨損、滑傷、局部剝落不是很嚴重，則把鍍層去掉后，磨光再鍍，后再磨光達到要求。如果局部很嚴重但能修補則修補后達到要求。不能修復則重新制造。

2：檢查導向套是否磨損，如果導向套磨損將引起活塞桿密封件的損傷或活塞桿表面拉傷，從而引起液壓缸泄漏。因此如果導向套損傷則需要更換導向套。

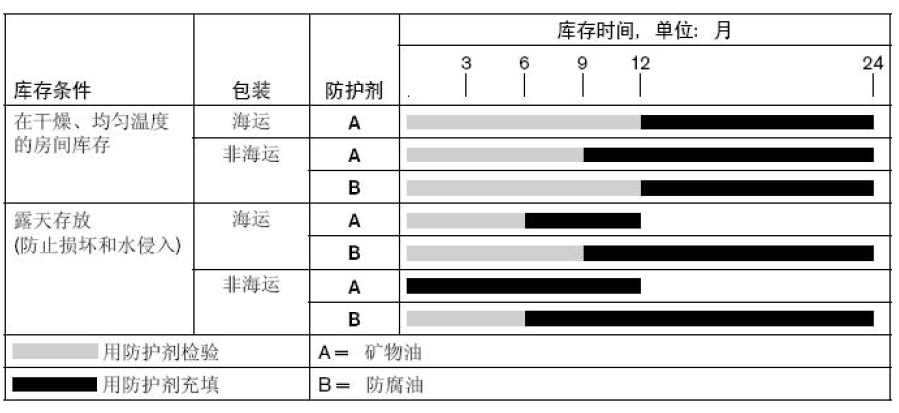

油缸的保存方法

在長期庫存之后，必須將液壓缸拆開，并且用合適的清洗液清除殘留的保護劑。因?yàn)椴荒芸隙芊鉀]有變形，所以在需要時，更換密封件。

必須每年對液壓缸進行一次徹底的檢查。檢查中必須注意下列事項：

?  防腐保護；檢查是否有損壞和是否有銹蝕生成

?  液壓液體；檢查是否氧化或酸化

?  對非免保養的鉸接軸承進行檢查和潤滑

?  對配合面或機械連接點進行檢查和加保護劑

必須每年一次使液壓缸駛?cè)牖蝰偝鋈舾衫迕祝员苊饷芊庹匙　?/span>

為了避免密封的損壞，建議每六周將液壓缸轉動 90° 。

油缸的檢驗標準

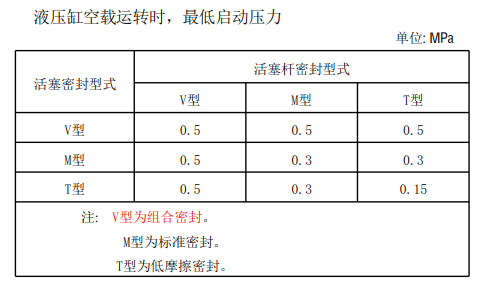

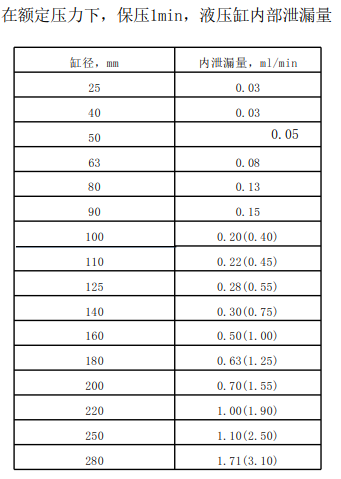

油缸的出廠檢驗標準

試驗壓力

當額定壓力不大于16MPa時，試驗壓力為額定壓力的1.5倍；當額定壓力大于16MPa時，試驗壓力為額定壓力的1.25倍。

對礦物油基的液壓油

 溫度：推薦用于長期運行 +25 ... +55 °C

 最低 / 最高的允許值 0 ... +80 °C

 粘度 推薦用于長期運行 20 ... 100 mm2/s

 最高的允許值 12 ... 500 mm2/s
