Code_Aster是法國電力集團（EDF）研發的一款開源有限元仿真軟件，適用于固體力學、熱學和聲學等物理現象，具體細分為靜力學、動力學、土-結構相互作用、流固耦合、傳熱學等方面的仿真分析，具備廣闊的應用場景。Code_Aster通過核工業認證，滿足法國核安全局和英國核監管部門要求，在各工業領域尤其是能源電力領域有大量的工程和研發應用案例。

背景與目標

隨著使用時間的推進，混凝土結構有可能出現各種老化現象，如收縮、徐變、體積變化（堿骨料反應等）以及鋼筋銹蝕。這些老化現象均與混凝土中含水率隨時間的演變相關。準確的測量含水率可以更好地預測混凝土含水率隨時間的演變，從而更好的預測混凝土結構在壽期內不同階段的性能。

【EDF開源CAE】基于Code_Aster對EPR安全殼含水率傳感器的標定的圖2

堿骨料反應

【EDF開源CAE】基于Code_Aster對EPR安全殼含水率傳感器的標定的圖3

鋼筋銹蝕

TDR（Time DomainReflectometry，時域反射測定法）是一種測量混凝土結構中含水率的方法。混凝土等孔隙介質的相對介電常數與其含水率具有相關性，TDR方法通過測量計算電磁波通過傳感器探針的時間來獲得混凝土的相對介電常數，然后根據介電常數與含水率的定量關系獲得混凝土的含水率。

在本案例中，首先需要進行混凝土試塊試驗來標定混凝土介電常數與水含率的定量關系。混凝土試塊試驗一般只能得到整個試塊的含水率，而不能直接獲得傳感器測量區的含水率。

【EDF開源CAE】基于Code_Aster對EPR安全殼含水率傳感器的標定的圖4

TDR 傳感器

【EDF開源CAE】基于Code_Aster對EPR安全殼含水率傳感器的標定的圖5

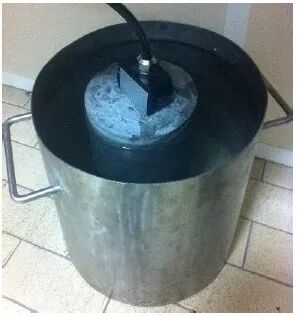

混凝土試樣試驗

本研究的目的為借助有限元熱-水力-力學（THM）耦合建模方法來標定混凝土相對介電常數與水含率的定量關系，并且同時進行混凝土試樣的干燥和再加濕試驗，通過重量分析獲得試樣中水含率的變化，從而驗證數值研究的某些因素（例如幾何形狀和溫度）的影響。基于試驗結果對仿真模型參數進行調優，給出Flamanville 3反應堆廠房的C60 BHP高性能混凝土的相對介電常數-水含率校準曲線。

數值建模

本研究中使用了Code_Aster中的熱-水力-力學（THM）耦合模型計算混凝土中含水量的演變，建立了描述多孔介質中流體流動現象的完整建模，該完整模型既可以模擬混凝土的干燥過程，也可以模擬再加濕過程。

該模型考慮了混凝土中水力物理量和力學物理量間的相互作用以及二者與混凝土應變之間顯著關聯性，從而可以有效的將水力物理量和力學物理量關聯起來。

在我們的案例中，建模的混凝土試樣假設為是完全剛性的，不會發生任何變形。

Code_Aster中的THM模型通過考慮兩個壓力未知量（氣相壓力和毛細壓力）對熱、力學和水力現象進行建模。對可能影響TDR傳感器校準過程的因素進行了數值研究。因此，對于不同的混凝土試樣幾何形狀，通過改變溫度、相對濕度等來確定干燥和再加濕的時間歷程。

【EDF開源CAE】基于Code_Aster對EPR安全殼含水率傳感器的標定的圖6

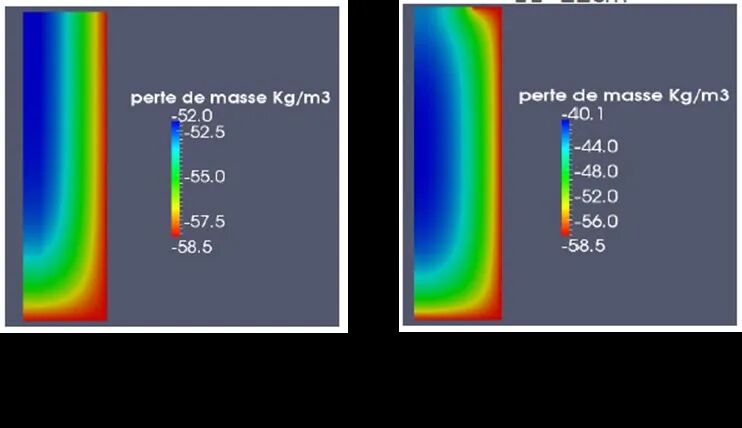

不同試樣幾何情況下的質量損失（含水率下降導致）

混凝土試樣實驗

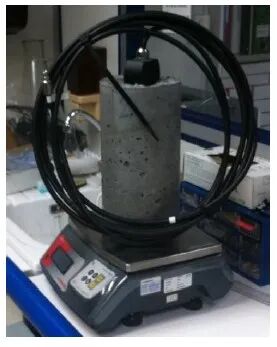

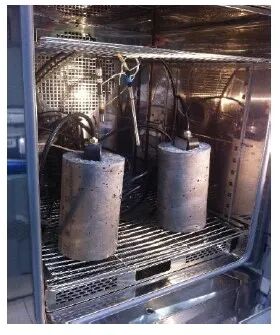

在進行數值計算的同時，還對FlamanvilleEPR的兩個BHP混凝土試樣的干燥和再加濕歷程進行了實驗測量。干燥歷程由在烘箱中干燥的混凝土試樣的質量變化確定。當達到平衡干燥狀態時，將試樣完全浸入水中，并定期記錄水的質量增量，直到完全飽和。以此對試樣的質量變化進行測量，并進行介電常數測量。

【EDF開源CAE】基于Code_Aster對EPR安全殼含水率傳感器的標定的圖7

【EDF開源CAE】基于Code_Aster對EPR安全殼含水率傳感器的標定的圖8

仿真模型中考慮所有試驗參數的影響：

試樣的幾何形狀
混凝土的材料特性
溫度和濕度
測試的持續時間

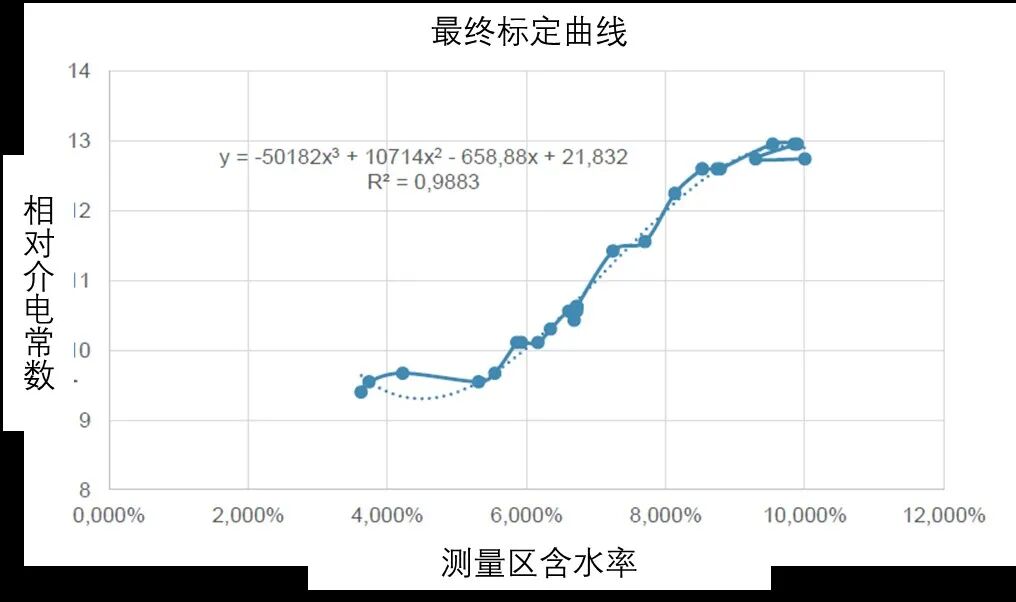

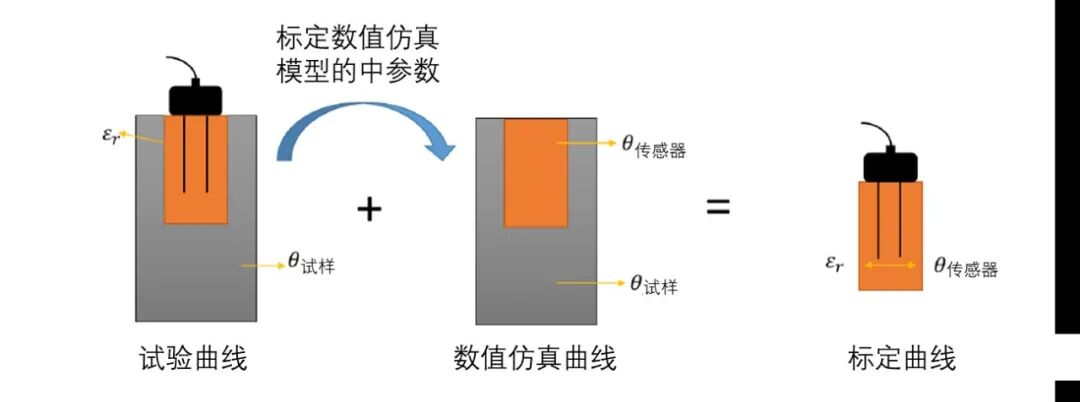

通過THM仿真計算可以根據傳感器總含水率確定傳感器測量區域中含水率的變化。實驗研究提供了試樣含水率隨TDR傳感器測得的相對介電常數的變化情況。通過分析實驗和數值仿真結果，得到了最終的TDR傳感器校準曲線。

【EDF開源CAE】基于Code_Aster對EPR安全殼含水率傳感器的標定的圖9

【EDF開源CAE】基于Code_Aster對EPR安全殼含水率傳感器的標定的圖10

結論

該案例在僅考慮水力物理量和力學物理量間關系的前提下，基于Code_Aster完成了混凝土結構中含水率變化的數值仿真模擬，進而對混凝土含水率仿真模型參數調優并得到了TDR傳感器的校準曲線。實驗和仿真的結果對比表明，該曲線能夠有效保證通過傳感器的測量值得到的混凝土實際含水率的精確度。
