作者 | 吳  昌  MSC CFD高級工程師

                 白長安  MSC聲學高級工程師

            * 友情提示：文末有驚喜

1

前言

     噪聲源主要有兩種構成，振動噪聲源和氣動噪聲源。顧名思義，振動噪聲是由結構振動輻射出來的噪聲，氣動噪聲是由流體流動中的湍流引起并傳播出來的噪聲。在很多應用場景中，了解并掌握氣動噪聲如何產生以及如何傳播對產品的設計有很大意義。比如，下圖中汽車風噪聲，汽車在高速行駛時后視鏡和側窗區域形成的風噪會傳入車內；風機在旋轉做功時會切割空氣并產生渦流，形成周期性較強的離散噪聲和寬頻帶的渦流噪聲；空調管道內流速過快時產生的湍流噪聲等。關于氣動噪聲的定義和解釋?zhuān)梢宰匪莸?976年M.E. Goldstein的定義:"Aeroacoustics is concerned with sound generated by aerodynamic forces or motions originating in a flow rather than by the externally applied forces or motions of classical acoustics. Thus, the sounds generated by vibrating violin strings and loudspeakers fall into the category of classical acoustics, whereas sounds generated by the unsteady aerodynamic forces on propellers or by turbulent flows fall into the domain of aeroacoustics."

圖1  常見氣動噪聲源及其傳播

     關于氣動噪聲的理論發展歷程，筆者調研了部分文獻如下，可以幫助大家了解其起源及發展過程：

• 在流體力學方面，法國工程師Navier和英國劍橋大學教授Stockes分別于1827年和1845年推導出流體運動方程(即N---S方程)
• 1952年，Lighthill聲類比方程，氣流聲學誕生，自由空間，四極子理論
• 推導出湍流導致的四極子源的聲功率與馬赫數的8次方成正比，標志著現代氣動-聲學的誕生。
• 1955年，Curl理論，靜止邊界影響，四極子+偶極子
• 1960年，Philips方程，高超音速流問題
• 1964年，Powell渦聲理論，低馬赫數，數值計算可能性
• 1969年，F(xiàn)W-H方程，氣動噪聲傳播方法
• 1974年，Goldstein格林函數法，廣義的Lighthill方程，運動物體發聲問題
• 1975年，Howe用流體渦量和所發生的聲場有關聲微粒速度來描述流場與聲場相互作用，并借助1964年P(guān)owell提出的理論，從而形成Powell-Howe渦聲理論。

     同樣在文獻和資料中可以獲得在實際的工程應用中，各國專家首先應用風洞實驗解決實際工程中的氣動噪聲問題：

• 1972年，德國學者對15種不同汽車測試，車速87Km/h時，車內噪聲62-78dB(A); 136.6Km/h時，車內噪聲72-87dB(A);

• 1978年，Watanabe等，車輛外形影響，誘發氣動噪聲的脈動壓力和渦流流動密切相關

• 1986年，A.Lorea等，車內氣動噪聲，背景噪聲分離，噪聲貢獻最大區域

• 1990年，美國學者A.R.George闡述氣動噪聲產生機理，空氣脈動壓力

     90年代初，各國開始采用計算氣動聲學（CAA）數值仿真解決實際工程問題：

• 90年代初，日本馬自達，車內壓力脈動對車內車外聲場的影響，A柱前側窗處

• 1994年，李世巖，邊界元，車內聲場，中高頻誤差較大

• 1999年，F(xiàn).Han，能量流分析方法，處于湍流邊界層及分離再附著流場中的薄板，受脈動壓力激勵后結構振動相應和輻射聲能

• 2000年以后，氣動噪聲仿真開始廣泛應用

     在氣動噪聲的模擬計算中，工程師往往關注以下幾點：優化設計的快速性、是否可能在設計前期就進行噪聲預測、仿真計算的網格規模、能否有效控制仿真成本、節約計算時間等。目前同樣在Hexagon|MSC Software公司旗下的scFLOW和Actran軟件就實現了無縫連接，可以有效提高氣動噪聲的計算效率。下面就給大家介紹MSC Software公司的scFLOW和Actran是如何聯合進行氣動噪聲模擬的。

   Cradle公司自1984年成立以來，一直致力于開發實用性較強的CFD軟件，并提供包括銷售，技術支持，培訓，研討會，以及根據客戶要求進行二次開發和工程咨詢的整體服務。通過提供為客戶定制的培訓。項目支持以及軟件的二次開發，更好地滿足客戶特殊需求。Cradle 軟件隨著硬件性能日新月異的飛速發展不斷成長。為了成分發揮硬、軟件雙方的特性，為客戶提供滿意的計算平臺，是軟件不僅成為研究人員及專家的工具，還能為設計人員及第一線的工作人員所用，成為操作簡單，易于使用的檢查和評價設計方案的工具。2016年Cradle作為通用流體解決方案加入美國MSC力學軟件公司。

     scFLOW是日本Cradle軟件公司開發的基于非結構化網格的熱流體分析軟件，廣泛應用于汽車、機械、電氣、精密設備、水利、國防、環境等領域。從1998年開始到現在全球已經有上千家用戶，在日本有30%的市場份額，幾乎所有的日本韓國知名公司都是scFLOW軟件的用戶。scFLOW使用非結構化網格以控制體積法（FVM）為基礎開發而成，其功能全面，適用性廣，將不同領域的計算軟件特點結合起來，成為CFD計算機軟件群，即集建模、劃分網格、求解、后處理所有功能集成為一體的（All-in-one）熱流體分析系統，該軟件徹底地改變了過去的CFD軟件產品在“速度”、“簡潔化”和“價格”方面的形象，其強大的網格劃分能力，豐富的物理模型，計算低內存消耗，高性能計算速度和精度，基于尖端技術開發的豐富生動的可視化技術已被眾多用戶所認可。



（1）螺旋槳空化分析 （2）方程式賽車外氣動分析

圖2 基于scFLOW的CFD分析

    FFT（MSC子公司）旗下的Actran是國內外通用的聲學模擬軟件，由于精細的建模方法，便捷的操作流程及精準的計算精度被廣大用戶所接納。Actran主要基于聲學有限元求解各類聲學問題，同時包含聲學無限元、完美匹配層、間斷伽遼金（DGM）、統計能量方法（新版本）等多類方法，可用來求解范圍廣泛的振動噪聲與氣動噪聲問題。Actran便捷易操作的前后處理界面也是一大亮點。近年來，由于Actran在氣動噪聲的優異表現，如汽車風噪聲、風機類旋轉機械噪聲、航空發動機噪聲等方面的卓越表現，已經逐步成為產品開發必不可少的仿真工具。

圖3  Actran聲學仿真典型問題

2

氣動噪聲計算的挑戰



      眾所周知，氣動噪聲中聲壓只是流體壓力中很小的一部分。拿汽車風噪聲舉例，100 km/h行駛速度的轎車，動壓約為500Pa，而聲壓僅為0.11Pa（75dB）；可想而知，我們?cè)谕ㄟ^(guò)CFD直接計算氣動噪聲時，如同在波濤洶涌的海面（動壓）上辨別投石引起的波浪（聲壓），困難較大，通常我們采用流體（CFD）+聲學（Acoustic）聯合仿真的方式。

圖4  汽車風噪及相關示意圖

       氣動噪聲源采用聲類比方法提取，這要基于一個重要的假設：湍流流動引發聲學場，但是聲學場對流體沒有反饋的影響，如下圖所示：

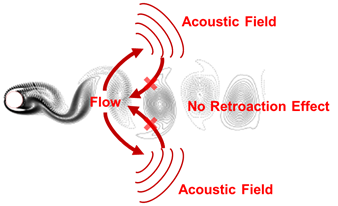

圖5 流場與聲場的作用關系

      正如前面介紹的，聲場中的聲壓脈動相對于流體里面的壓力脈動是很小的一個量。這個假設對于幾乎所有的氣動噪聲源都是有效的。上述的假設提出后，就可以用兩個步驟來計算氣動噪聲：

第1步： 計算不穩定流場，此時不關心聲傳播。這是在CFD求解器中完成的；

第2步： 計算氣動噪聲源及其傳播過程。這是在Actran中完成的；除此之外，目前scFLOW可以直接在內部調用Actran求解器。

      在Actran中可以使用兩種不同的聲類比方法：Lighthill聲類比，適用于低馬赫數（Ma<0.3）氣動噪聲；M?hring聲類比，適用于更高的馬赫數（Ma>0.3）。Lighthill 聲類比和M?hring聲類比都基于CFD中的N-S方程和連續性方程推導獲得，Lighthill聲類比方法無法考慮流體流動對聲傳播的影響，所以?xún)H能用于低馬赫數氣動噪聲計算。

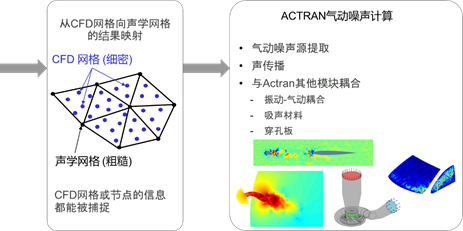

      在氣動噪聲計算過程中所有相鄰的CFD單元的結果都能映射到聲學網格節點，如下圖所示；這種方法不需要對聲源區域的聲學網格進行細化就能保證計算非常準確，因?yàn)樗褂昧?a href="http://www.yqgqt.org.cn/service/pointwise" class="jsk-anchor">CFD網格中包含的所有信息。氣動聲源被映射到聲學網格上，就可以運行Actran計算。Actran的計算不局限于簡單的聲傳播，還可以通過復雜的傳播路徑來計算空氣聲學源的聲學傳播，如可以增加吸收材料或穿孔板，可以計算由氣動聲源引起的結構的振動等等。

圖6  信息映射過程及聲傳播

圖7  混合方法求解空調管道氣動噪聲

如上圖所示，偉世通（Visteon）采用混合方法來計算空調管道氣動噪聲，并發表在SAE國際大會上。研究的案例是一個汽車空調管道，空氣通過前端系統注入，一個麥克風位于管道前方，以記錄噪聲大小。為了重現這個實驗，工程師進行瞬態CFD計算，然后建立Actran模型求解氣動噪聲。計算完畢可以得到Lighthill聲源分布，聲場分布云圖及監測點聲壓級頻譜與實驗的對比結果。使用混合方法計算的結果與實驗結果非常匹配，這一結果使韓松系統（Hanon systems）工程師確信該方法很適合預測氣動噪聲。

3

“scFLOW2Actran”氣動聲學包概覽

    CFD分析軟件的界面和聲學分析軟件的界面有些許差異，為了解決流體工程師在氣動聲學部分的使用習慣問題，我們推出“scFLOW2Actran”氣動聲學包，能夠?qū)崿F(xiàn)聲流耦合分析流程和操作上的無縫銜接。實現了在CFD軟件scFLOW中進行氣動聲學的全面分析，不僅能夠計算出聲源，還能夠考慮流動噪聲的產生和傳播。也就是說整個氣動聲學的解析流程，全部在scFLOW中進行，不必打開Actran界面。

“scFLOW2Actran”氣動聲學包的執行機制如下：

（1） 通過scFLOW計算聲源，為Actran計算提供數據支持。

①Actran 讀取scFLOW的結果文件（ FPH ）。

②不僅支持非穩態計算，也支持穩態計算。

（2） Actran的求解設定，網格劃分可以在scFLOW界面中進行。

（3） Actran的求解可以在scFLOW界面中調用。

①流體計算，數據交互，聲學計算在scFLOW求解界面中進行。

（4）Ac tran的結果（h5）可以在scFLOW后處理中可視化。

4

“scFLOW2Actran”氣動聲學包解析流程

（1） “scFLOW2Actran”的氣動聲學解析流程。

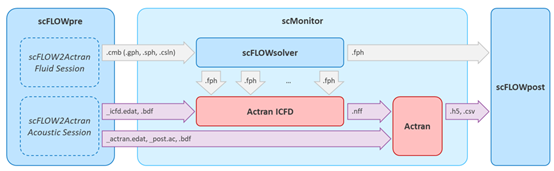

圖8  非穩態氣動聲學解析流程

• 在非穩態解析流程中，ActranICFD 與 scFLOWsolver同時執行。
• Actran ICFD從流動解析中提取聲源信息，并傳遞給Actran。

• 傳遞結束后可自動刪除流體結果以節約硬盤空間。
• 在穩態分析中，scFLOWsolver和ActranI ICFD是相繼執行的。

（2） scFLOW中關于“scFLOW2Actran”的設定界面

雖然設定界面都在scFLOW中進行，但聲學相關的數據格式還是Actran相關的數據格式，CFD相關的數據格式還是scFLOW相關的數據格式。只將流程整合，網格和求解功能還是分別在各自的“內核”中實現。

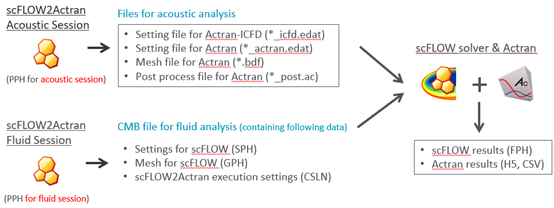

圖9  CFD分析和聲學分析相關的文件格式

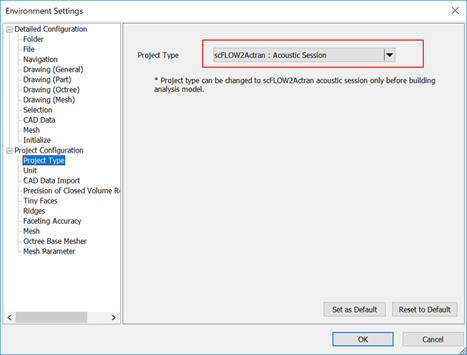

在scFLOW中進行氣動聲學解析時，需要在 [Environment Settings] - [Project Configuration] - [Project Type], 選擇相關的“session”。

流體解析：[scFLOW2Actran: Fluid Session]

聲學解析：[scFLOW2Actran: Acoustic Session]

圖10  scFLOW中流體和聲學模塊的選擇

聲學的求解設定也在scFLOW中實現，以下展示scFLOW中聲學的設定界面。

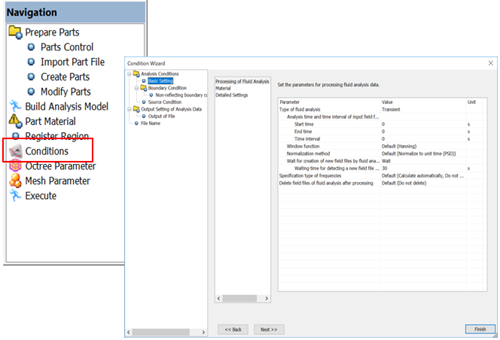

圖11 scFLOW中聲學設定界面

當選擇acoustic session中的[conditions]時，界面展示聲學相關的條件設定。

包含以下設定：

• 流體解析數據傳遞相關設定及材料設定（Basic Setting）
• 面區域的無反射邊界條件設定（Boundary Condition）
• 聲學解析結果的輸出設定（OutputSetting of Analysis Data）
• 聲學解析輸入和輸出相關文件的名稱（File Name）

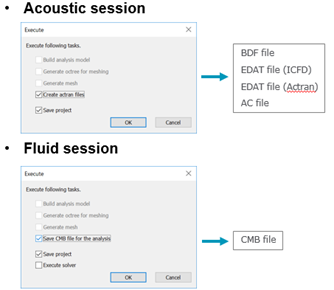

需要分別輸出流體的聲學相關的數據文件。輸出界面和相關格式如下圖所示。

圖12 文件輸出界面

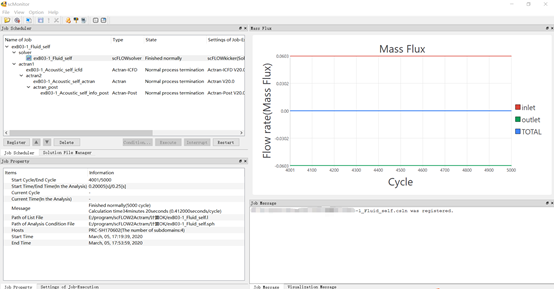

將fluid session部分輸出的CMB文件拖入scFLOW的求解監控器并執行，監控器將調用流體和聲學的求解器進行相關求解，但求解監控曲線全部在scFLOW的監控器中顯示。

圖13 聲學和流體求解的監控

（3）“scFLOW2Actran”的聲學網格和聲學后處理

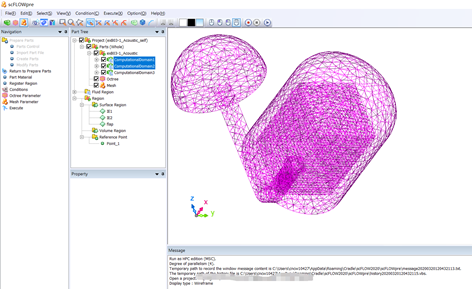

“scFLOW2Actran”模塊的核心是將Actran的氣動聲學功能集成在scFLOW的界面中，scFLOW前處理可以為Actran劃分聲學網格，如下圖所示。

圖14 scFLOW為Actran劃分聲學網格

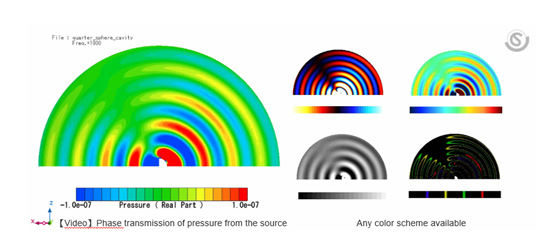

同時，可以用scFLOW的后處理對Actran的結果進行后處理。將(* .H5)格式的數據讀入到scFLOW的后處理器中，展示聲波的傳播過程，如下圖所示。

圖15 scFLOW后處理展示聲波的傳播

5

應用實例

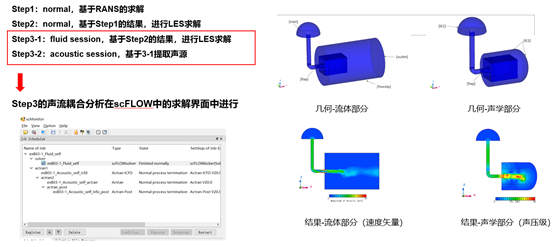

 我們將在海克斯康大學的視頻公開課中，以HVAC系統的氣動噪聲解析為例，向大家展示如何在scFLOW界面中，實現全面的氣動聲學分析（聲源和聲輻射）。

圖16 基于“scFLOW2Actran” 的HVAC系統氣動噪聲解析

實例

視頻公開課

《基于“scFLOW2Actran”的HVAC系統

氣動噪聲解析》

微信掃描二維碼，

或點擊下方“閱讀原文”，即可觀看視頻公開課
