近年來，在建筑設計中，統一的數據管理的目標是使用BIM進行規劃、設計、施工維護和管理。由于核設施的新監管標準的實行，需要提高對核設施建筑物地震評估詳細研究的準確性，越來越多地使用3D FEM模型對建筑物進行建模并進行檢查。在這種背景下，具有結構方面專業知識的工程師需要大量且復雜的工作才能從工程圖中創建FEM模型，因此需要有一個自動化的建模工具來輔助。通過使用MSC Apex自動化地進行建筑物形狀建模，我們將提高工作效率并減少錯誤。

使用建筑3D CAD / BIM軟件創建外形模型，將ACIS、Parasolid等可處理實體形狀的數據格式導入到FEM前處理軟件，并嘗試進行FEM分析，已經逐漸普及。通常建筑行業使用REVIT（AutoCad）建模，這個軟件可以輸出ACIS格式的幾何數據，材料可以輸出成csv（Excel格式），MSC Apex可以通過腳本快速實現和REVIT(AutoCAD)的接口（包括幾何和材料），同時MSC Apex修改設計后可以很快更新有限元模型進行分析(采用Nastran)，如圖1所示，客戶可以比較方便做設計迭代。

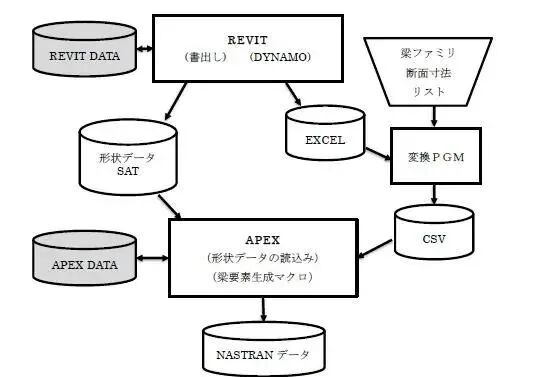

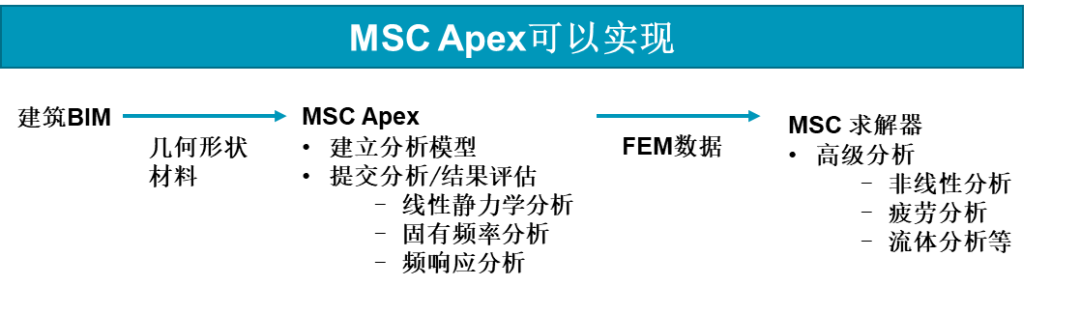

圖1 MSC Apex的分析流程

東京電力設計株式會社，一個在核領域擁有多年工作經驗的公司，其負責人受訪表示：“之前考慮到巨大的計算量和建模的復雜度，所以沒有使用高精細的3D有限元模型。但是，考慮到當前計算能力正不斷地提高中，我們也希望能加強建模能力。現在，我們可以使用MSC Apex的強大功能來進行高度準確的評估。”

﹀

﹀

﹀

首先，東京電力設計株式會社通過MSC Apex軟件對一個由柱、梁和墻組成的3D門模型做了對比研究。圖2為節點共享模型，左側為細網格模型，右側為粗網格模型，圖3為粘接模型，即對每個構件分別劃分網格，然后進行粘接，左側為細網格模型，右側為粗網格模型，分別對四組模型進行靜態震度分析，得到四組對應的應力云圖，分別如圖4、圖5所示。

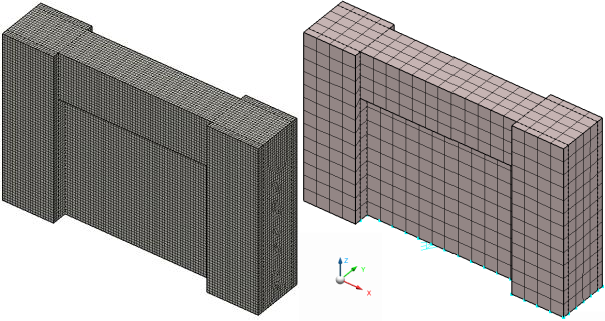

圖2 節點共享模型（左側細網格，右側粗網格）

圖3粘接模型（左側細網格，右側粗網格）

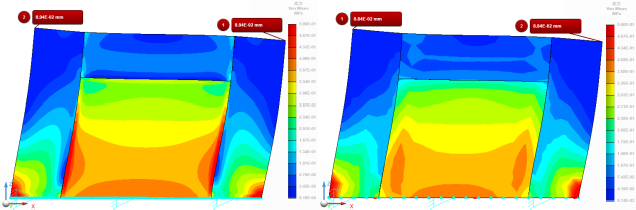

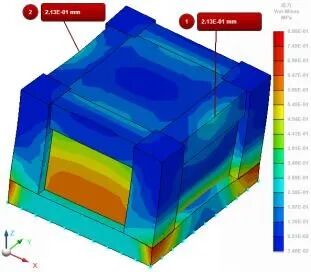

圖4 節點共享模型靜態震度分析（馮-米塞斯應力）

1%誤差（壁和圓柱之間連接的差異導致）

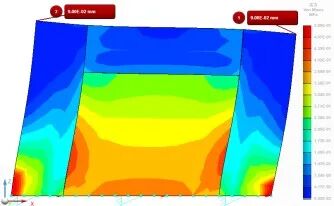

圖5 粘接模型靜態震度分析（馮-米塞斯應力）

0.5%誤差（壁和圓柱相連處應力分布一致）

對以上四種情況的模型進行特征值分析，并比較固有頻率。盡管它們在圖6中看起來差別較小，但誤差在2％以內。

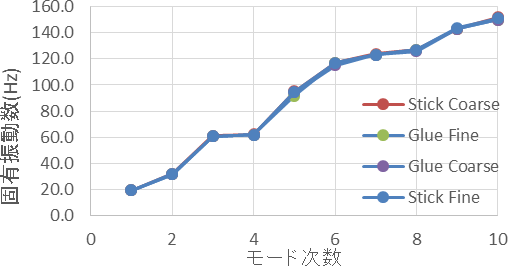

圖6 固有頻率比較

之后，他們再次創建了更為復雜的完整的有限元模型，并且分別創建圓柱、梁、地板和墻壁的網格，并分析每個部件連接部分使用粘接定義的情況和這些部件用共享節點方式連接的情況。圖7分別為網格圖和變形圖。最大位移與固有頻率之差最大為3％，右側的變形輪廓和馮·米塞斯應力云圖幾乎相同。通過此研究發現，將每個構件劃分為六面體單

元，然后采用粘接模型的形式，可以獲得足夠的精度。

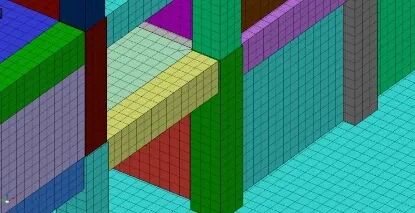

圖7 復雜模型的網格和變形圖

東京電力設計株式會社還通過對比板梁單元模型與實體單元模型的固有頻率，充分證實了實體單元的計算更為精準。

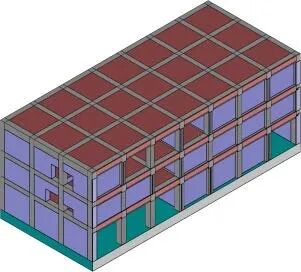

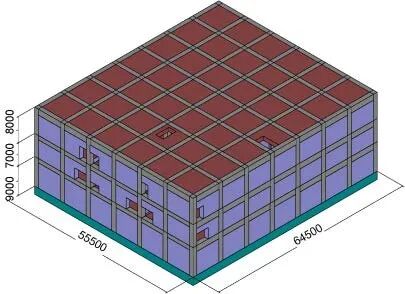

圖8 整體模型與截面圖

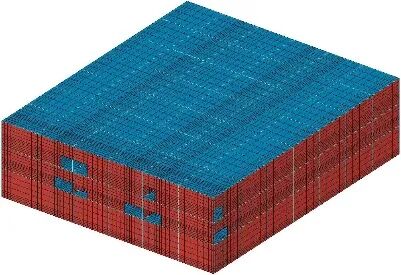

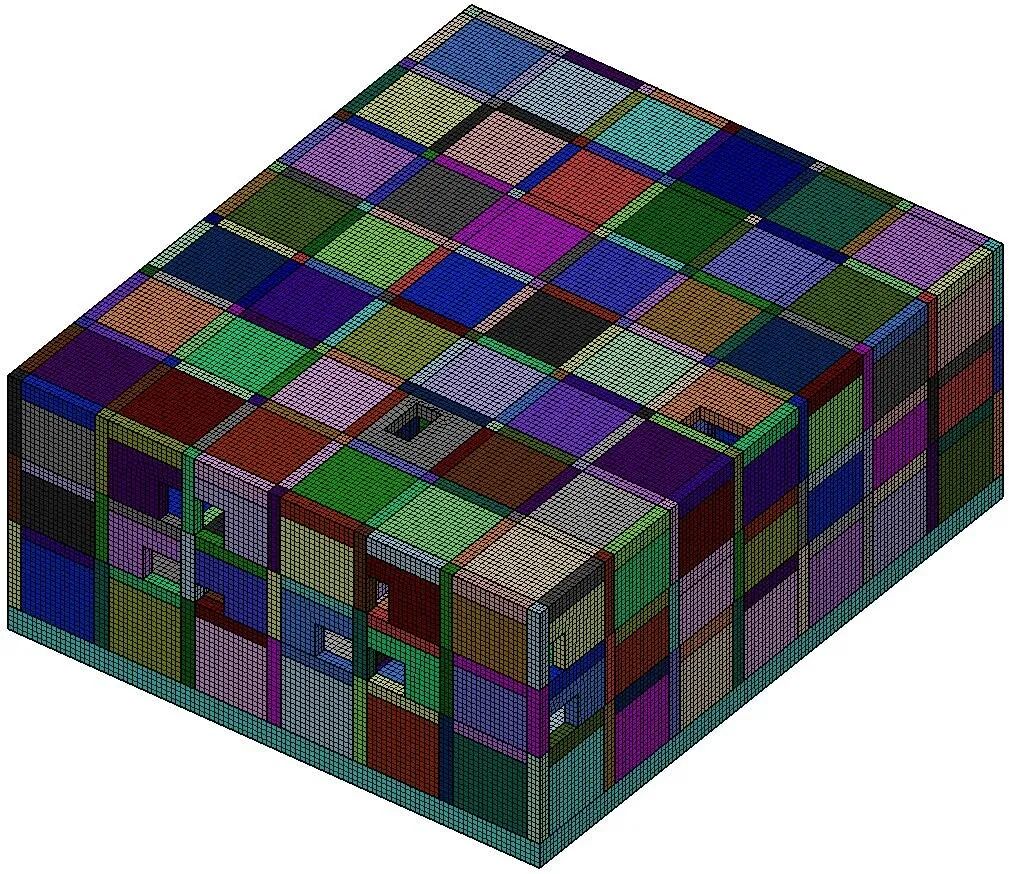

圖9 板梁單元3D有限元模型及實體單元有限元模型

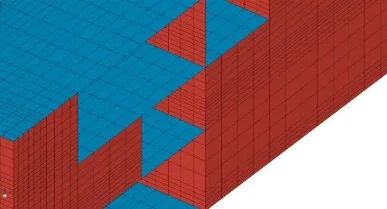

圖10 板梁單元3D有限元模型及實體單元有限元模型連接部分細節展示

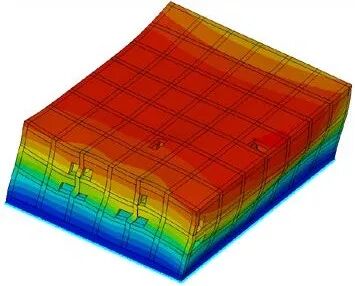

圖11 板梁單元模型（左：一階模態；右：二階模態）

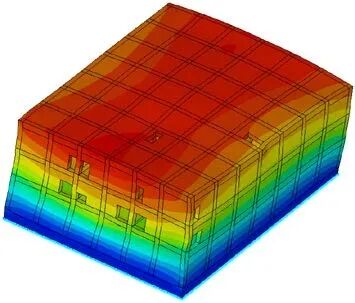

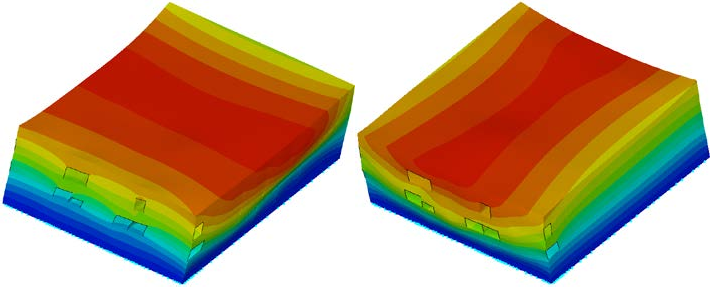

圖12 實體單元模型（左：一階模態；右：二階模態）

最終，通過分析得到板梁單元與實體單元十階模態分析下固有頻率的比較結果，分別如下表所示：

表1  頻率響應結果

次數	板梁單元	實體單元
1	5.96	6.72
2	7.18	7.98
3	9.46	10.40
4	13.9	15.00
5	14.1	16.00
6	14.6	16.90
7	15.3	17.20
8	15.5	18.20
9	16.3	18.70
10	16.4	18.80

分析求解都是使用的MSC NASTRAN。兩者的固有頻率相似，并且振型圖幾乎相同， 但是，板梁單元模型在低頻固有頻率值偏低，作為主要原因，板梁單元模型沒有考慮模型接合處的剛性區域，低估了構件端部的剛性，并導致整個建筑物的剛性變小了所以導致了模態值偏低。由此可見，實體單元更為精準。

結論：MSC Apex是一個為設計者/分析專家設計的仿真平臺，它大大縮短了創建分析模型所需的時間，并且簡化了模型創建后的修改。

針對核建筑行業主要功能和用戶獲益

主要功能

• 易學易用，用戶體驗度好

• 直接建模和網格劃分技術：直接應對設計變更

• 分析前準備檢查：防止錯誤發生

• 通用框架：模型可以自動更新

• 基于計算部件：參數研究容易

用戶獲益

• 從建筑BIM模型中容易地創建詳細的三維分析模型。


• 基于腳本的自動化(材料特性的自動讀取等)

• 對改變形狀的及時應對

• 提高分析精度

MSC軟件公司日本總裁兼首席執行官加藤武彥表示：“我們在核領域也擁有多年的工作經驗，不僅只分析建筑物、安全殼和其他設備的結構、強度、振動和熱量，而且還能夠進行核反應堆中控制棒的力學性能分析。東日本大地震之后，除了通過簡單的響應譜分析對地震進行常規評估外，我們馬上呼吁，需要使用更加嚴格的物理模型進行高精度的極限強度模擬。我們?yōu)槟軌蛲ㄟ^東電設計的測試為下一代的創新分析方法的開發和效率的提高做出貢獻而感到自豪。”
