在犀牛中，我們可以很方便的用pipe命令建立圓管截面的三維模型，但是對于其它截面類型，筆者找了一圈，沒有找到合適的插件來做此事，于是決定自己動手。

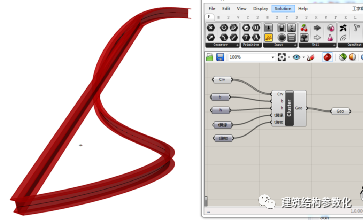

首先確定要達到的目的：從電池的輸入端輸入曲線，自動沿著路徑曲線生成一定截面尺寸的H型鋼。最終效果如下圖所示：

基本的思路并不難：在路徑曲線的起點按照工字鋼的截面尺寸用線勾勒其輪廓，然后將這些線沿著曲線extrude擠出為曲面即可。但是這里面涉及到一個基本的問題：工字鋼的截面方向如何確定？

此處筆者借鑒了一些有限元軟件（如3d3s）中的截面方向確定方法：對一根直線，先找出其起點pt1和終點pt2。連接pt1和pt2，形成平行于直線的向量vec1。將vec1與z方向的單位向量{0,0,1}作叉乘，得到垂直于直線的軸向，且平行于水平面的向量vec2，該向量即為工字鋼的強軸方向（與翼緣平行），將vec2繞著vec1旋轉90度，即可得到工字鋼的弱軸方向（與腹板平行）。

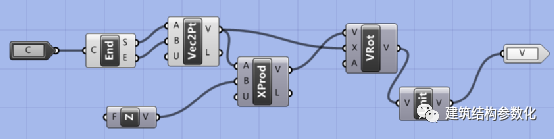

這樣確定工字鋼方向有一個好處：工字鋼永遠是立著擺放的，符合大部分時候的結構設計習慣。上述方向確定方法實現起來也很簡單，電池圖如下：

確定了方向，剩下的工作就很容易了，逐個求得工字鋼截面的定位角點，連線并extrude，打完收工！根據同樣的思路，也可作出其他任意截面的電池。
