Code_Aster是法國電力集團（EDF）研發的一款開源有限元仿真軟件，適用于固體力學、熱學和聲學等物理現象，具體細分為靜力學、動力學、土-結構相互作用、流固耦合、傳熱學等方面的仿真分析，具備廣闊的應用場景。Code_Aster通過核工業認證，滿足法國核安全局和英國核監管部門要求，在各工業領域尤其是能源電力領域有大量的工程和研發應用案例。

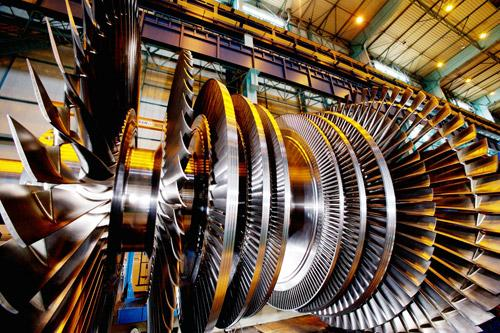

汽輪機是核電站常規島中最關鍵的設備之一，負責將二回路水蒸氣的熱能轉化為機械能。而套環是汽輪機的一種鋼制旋轉件，安裝在轉子軸的兩端，用于固定感應器繞組的線圈頭，正常運行工況下，不僅需要承擔部分汽輪機的自重載荷，還需承受汽輪機葉片轉動過程產生的高溫和機械振動（1500轉每分鐘）。

基于這種情況，細小的缺陷也很可能導致汽輪機發生故障，最終造成停堆。由于汽輪機運行工況的周期性特點，汽輪機套環易發生疲勞損傷現象，從而導致套環產生細微裂紋，或是導致已有的裂紋擴展。

法國電力公司為了評估套環的安全性和生命周期，使用Code_Aster的疲勞計算模塊進行了靜力加載的裂紋擴展分析和循環加載的疲勞裂紋擴展分析。

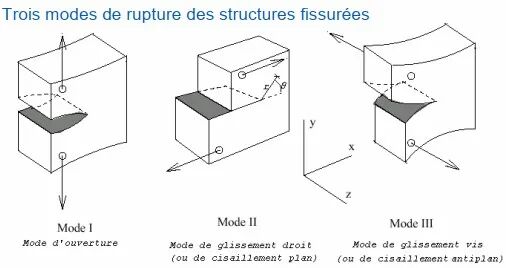

• 張開性裂紋（Ⅰ型）
• 滑開型裂紋（Ⅱ型）
• 撕開型裂紋（Ⅲ型）

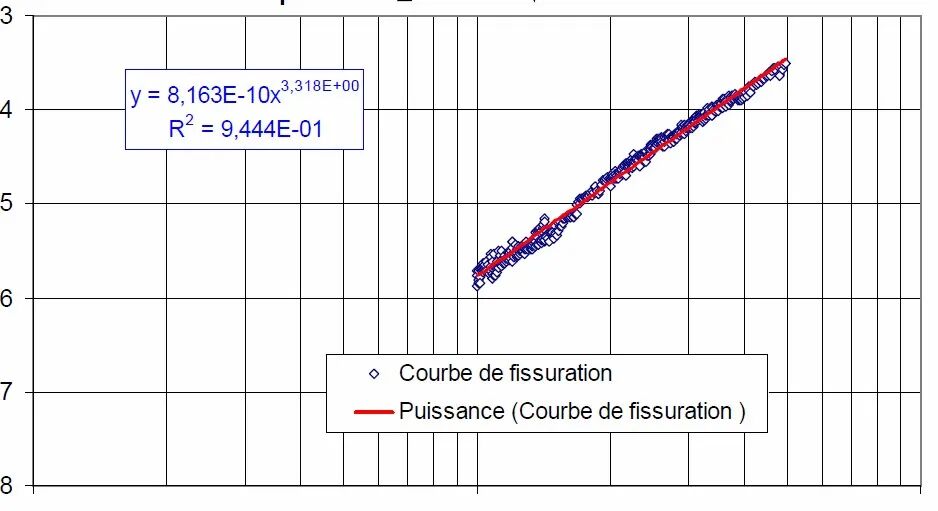

疲勞裂紋擴展速率

根據Paris提出的公式

來推得每次循環的應力強度因子的峰值

和材料的疲勞斷裂臨界值     對比









• 啟堆和停堆期間的汽輪機軸速（離心力）變化，這將導致汽輪機套環的鼓脹和軸向裂紋發生；
• 交變電流產生的熱量引起線圈受熱膨脹，由內而外地對套環進行擠壓，這將導致汽輪機套環容易發生周向裂紋。

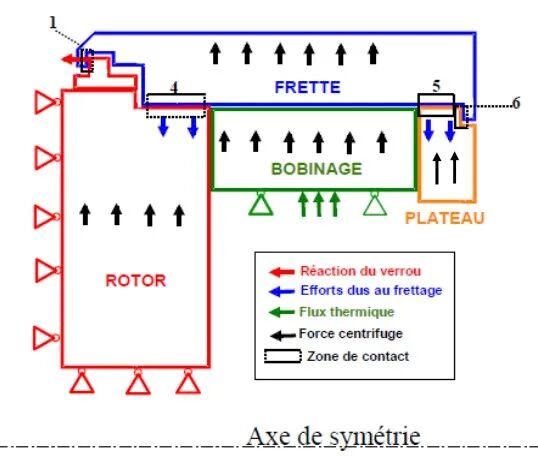

• 復雜的熱力學邊界條件；
• 接觸和摩擦問題（套環和線圈等）；

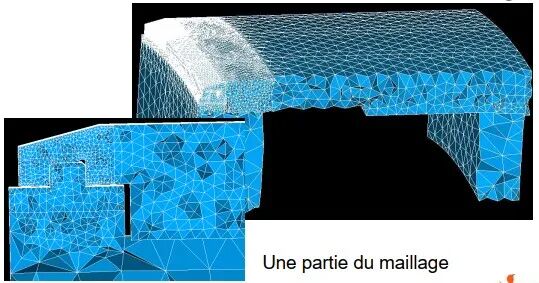

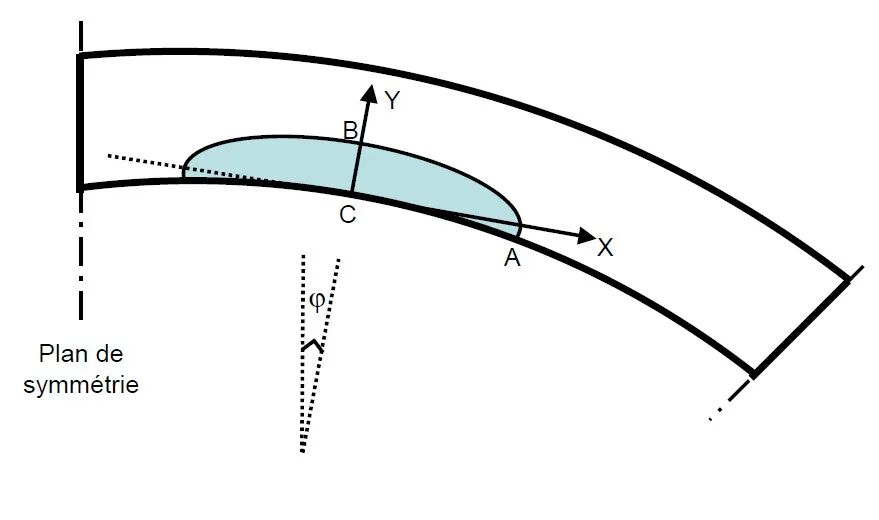

• 不同尺寸的橢圓形裂紋缺陷，使用擴展有限元方法（X-FEM，該方法無需畫出裂紋形狀的網格）。

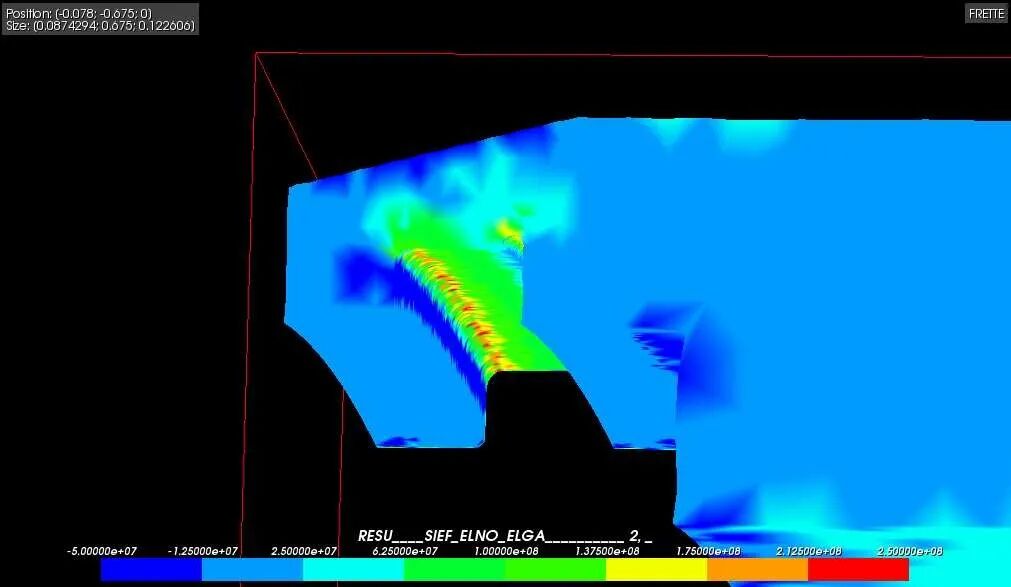

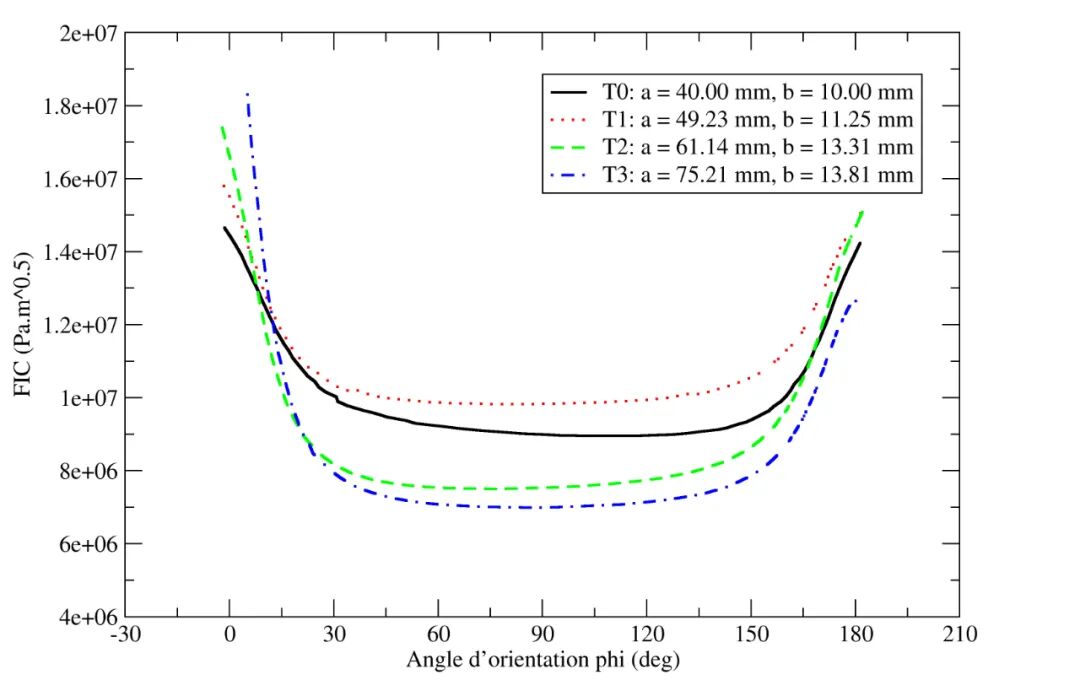

• 應力強度因子的計算與周期性的熱量輸出峰值相關：,建立應力強度因子與熱量的映射關系。



• 根據已有的應力強度因子峰峰值計算材料壽命N_f：

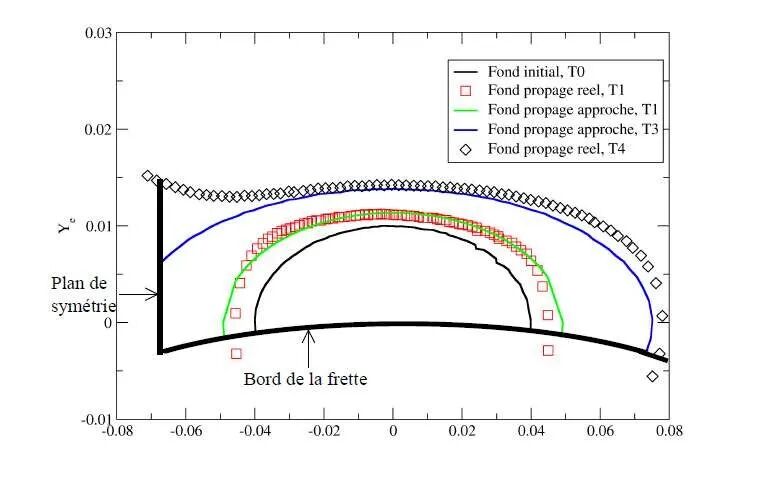

• 迭代計算隨循環次數而變化裂紋尖端位置，得到下圖（初始橢圓幾何尺寸a=40mm，b=10mm)。
