本教程演示了動網格和多相流問題的設置和求解。

這篇是別人做的很有意思的一個案例，大家可以試著復現，后期我也會將自己完整復現的過程發出。

 1   啟動Workbench并建立分析項目

（1）在Windows系統下執行“開始”→“所有程序”→ANSYS 2020→Workbench命令，啟動Workbench 2020，進入ANSYS Workbench 2020界面。

（2）雙擊主界面Toolbox（工具箱）中的Analysis systems→Fluid Flow（Fluent）選項，即可在項目管理區創建分析項目A。

 2   導入幾何體

（1）在A2欄的Geometry上單擊鼠標右鍵，在彈出的快捷菜單中選擇Import Geometry→Browse命令，此時會彈出“打開”對話框。

（2）在彈出的“打開”對話框中選擇文件路徑，導入幾何體文件。

 3   劃分網格

（1）雙擊A3欄Mesh項，進入Meshing界面，在該界面下進行模型的網格劃分。

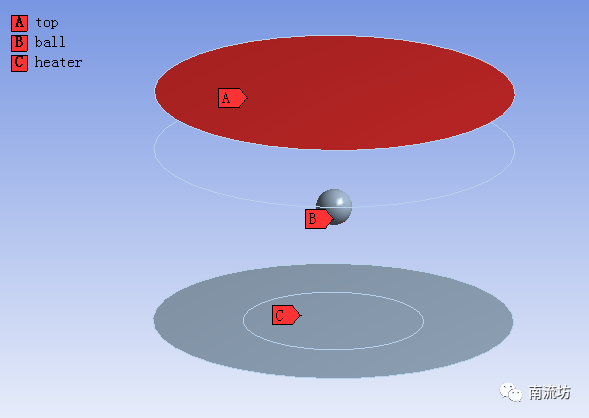

（2）右鍵殼體入口平面，在彈出的快捷菜單中選擇Create Named Selection，輸入名稱heater，ball和top，單擊OK按鈕確認。

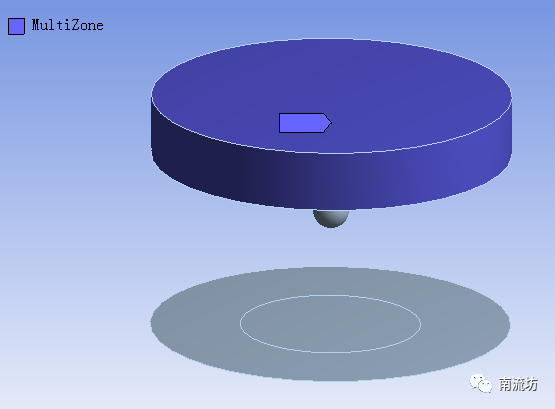

（3）右鍵單擊模型樹中Mesh選項，依次選擇Mesh→Insert→Method。MEthod選擇MultiZone。

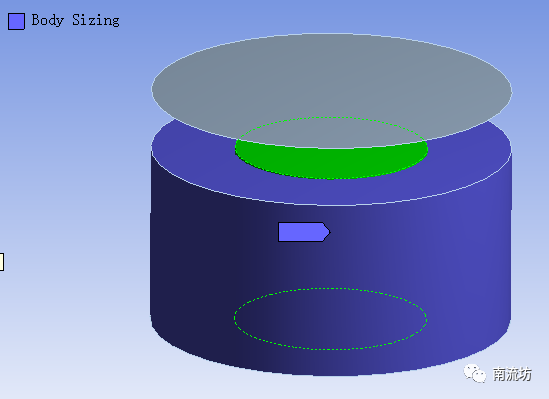

（4）右鍵單擊模型樹中Mesh選項，依次選擇Mesh→Insert→Sizing。Type選擇Body of Influence，Element size填入5mm。

（5）網格參數設置，在Element Size中輸入10mm，在Quality中，Smoothing選擇High。

（6）右鍵單擊模型樹中Mesh選項，選擇快捷菜單中的Generate Mesh選項，開始生成網格。

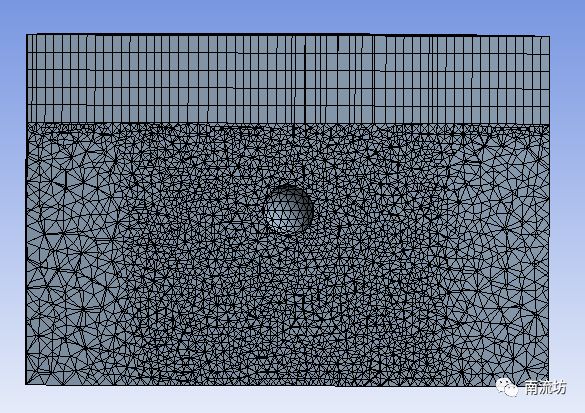

（7）網格劃分完成以后，單擊模型樹中Mesh項可以在圖形窗口中查看網格。

（8）執行主菜單File→Close Meshing命令，退出網格劃分界面，返回到Workbench主界面。

（9）右鍵單擊Workbench界面中A3 Mesh項，選擇快捷菜單中的Update項，完成網格數據往Fluent分析模塊中的傳遞。

 4   設置材料

（1）雙擊A4欄Setup項，打開Fluent Launcher對話框，單擊OK按鈕進入FLUENT界面。

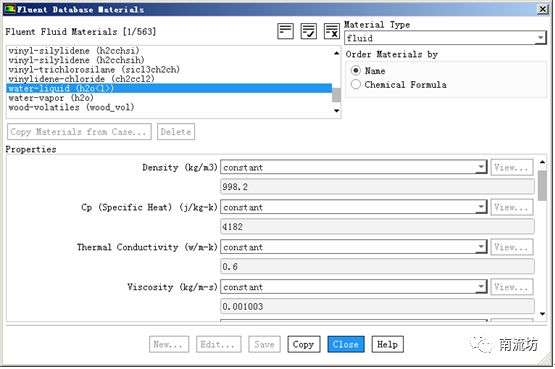

（2）單擊主菜單中Setting Up Physics→Materials→Create/Edit，彈出Create/Edit Materials（材料）對話框。單擊Fluent Database按鈕彈出Fluent Database Materials對話框，選擇water-liquid和water-vapor單擊Copy按鈕確認。

 5   定義模型

（1）單擊命令結構樹中General按鈕，彈出General（總體模型設定）面板。在SolverTime中選擇Transient，勾選Gravity，在Z中填入-9.81m/s2。

（2）在模型設定面板Models中雙擊Energy按鈕，彈出Energy（能量模型）對話框，勾選Energy Equation，單擊OK按鈕確認并關閉對話框。

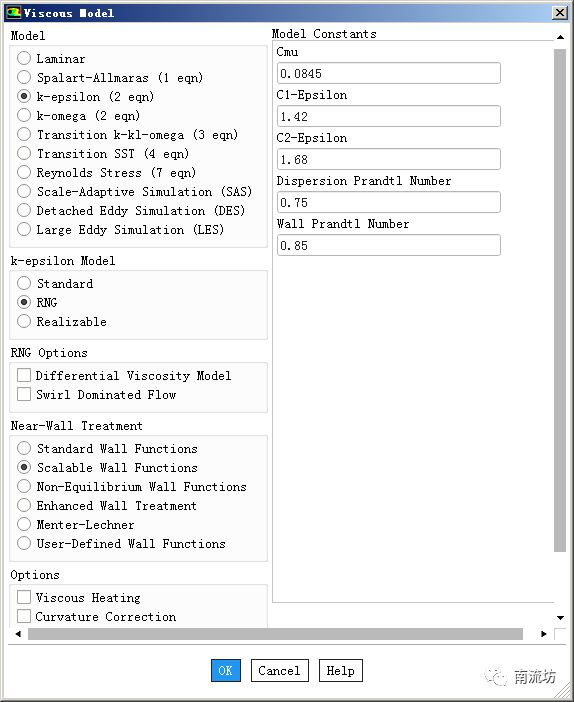

（3）在模型設定面板Models中雙擊Viscous按鈕，彈出Viscous Model（湍流模型）對話框，在Model中選擇RNG k-epsilon(2eqn)，在Near-Wall Treatment中選擇Scalable Wall Functions，單擊OK按鈕確認并關閉對話框。

（4）在模型設定面板Models中雙擊Multiphase按鈕，彈出Multiphase Model（多相流模型）對話框，選擇Mixture，Number of Eulerian Phases填入3，單擊OK按鈕確認并關閉對話框。

（5）在模型設定面板Models中雙擊Multiphase下的Phases按鈕，彈出Phase（多相流設置）對話框，在Phase-1對話框中，Phase Material選擇air，在Phase-2對話框中，Phase Material選擇water-liquid和water-vapor，單擊OK按鈕確認并關閉對話框。

（6）在Phase設定對話框中，雙擊Interaction按鈕，彈出Phase Interaction對話框，在Mass選項卡中，Number of Mass Transfer Mechanisms選擇1，在Mechanism中選擇evaporation-condensation，單擊Edit按鈕進入evaporation-condensation model對話框，Saturation Temperature填入100，Evaporation Frequency填入0.2，Condensation Frequency填入0.1，單擊OK按鈕確認。

 6   設置動網格

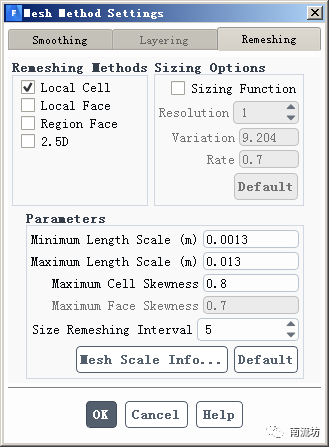

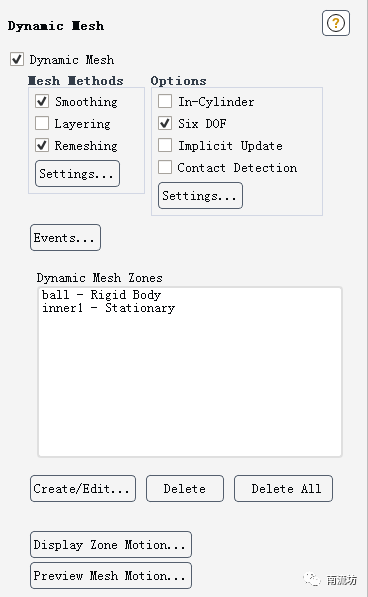

（1）雙擊Dynamic Mesh按鈕，彈出Dynamic Mesh面板，勾選Dynamic Mesh，Mesh Methods中的Smoothing和Remeshing，單擊Settings按鈕彈出Mesh Method Settings對話框，設置Smoothing和Remeshing參數。

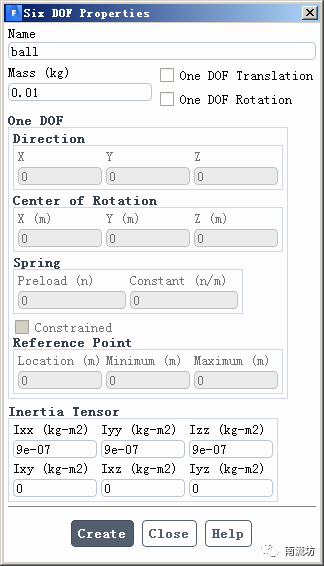

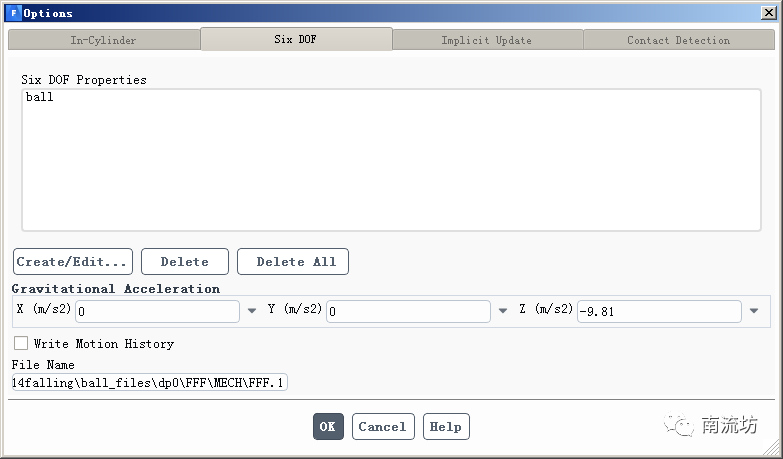

（2）在Dynamic Mesh面板，options中勾選Six DOF，單擊Settings按鈕彈出options對話框，分別創建兩個Six DOF模型。

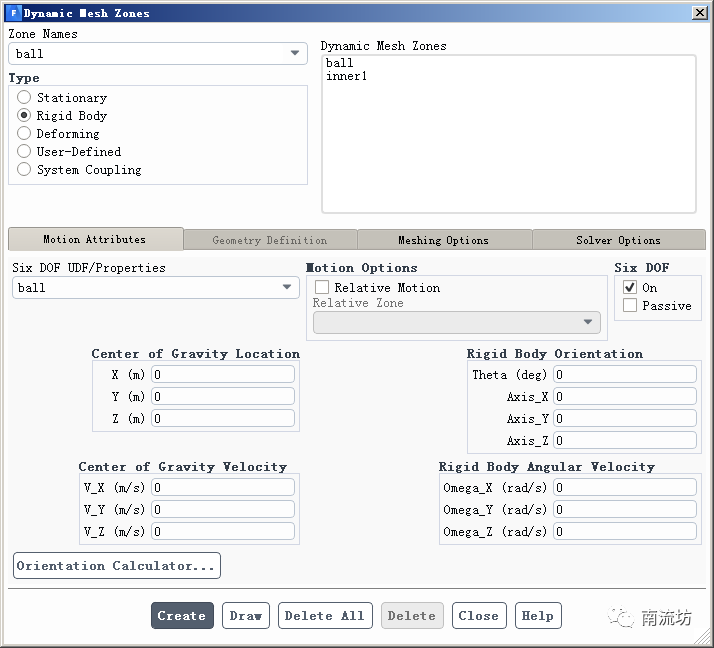

（3）在Dynamic Mesh Zones中設置小球的動網格區域。

 7   邊界條件

（1）單擊主菜單中Setting Up Physics→Zones→Boundaries按鈕啟動的邊界條件面板。

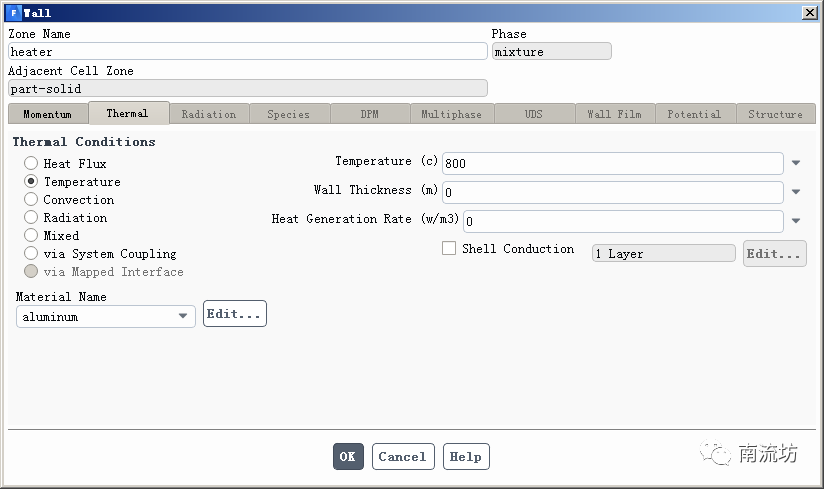

（2）在邊界條件面板中，雙擊heater，Temperature輸入800，單擊OK按鈕確認退出。

（3）雙擊top，Temperature輸入110，單擊OK按鈕確認退出。

 8   初始條件
（1）單擊主菜單中Solve→Initialization按鈕，彈出Solution Initialization（初始化設置）面板。

Initialization Methods中選擇Standard Initialization，Compute from選擇heater，單擊Initialize按鈕進行初始化。

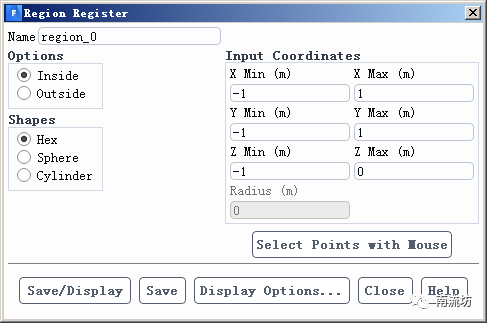

（2）單擊主菜單中Domain→Adapt→Refine按鈕，彈出Adaption Controls對話框，單擊Cell Registers→New→Region按鈕，彈出Region Register對話框，設置水區域。

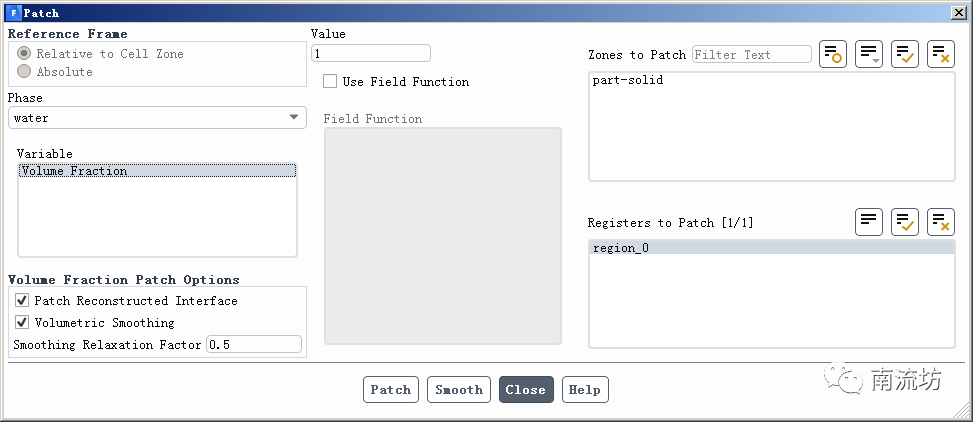

（3）在Solution Initialization（初始化設置）面板中，單擊Patch按鈕，彈出Patch對話框，在Zone to Patch中選擇新建立的水區域，Variable中選擇Volume Fraction，在Value中填入0，單擊Patch按鈕。

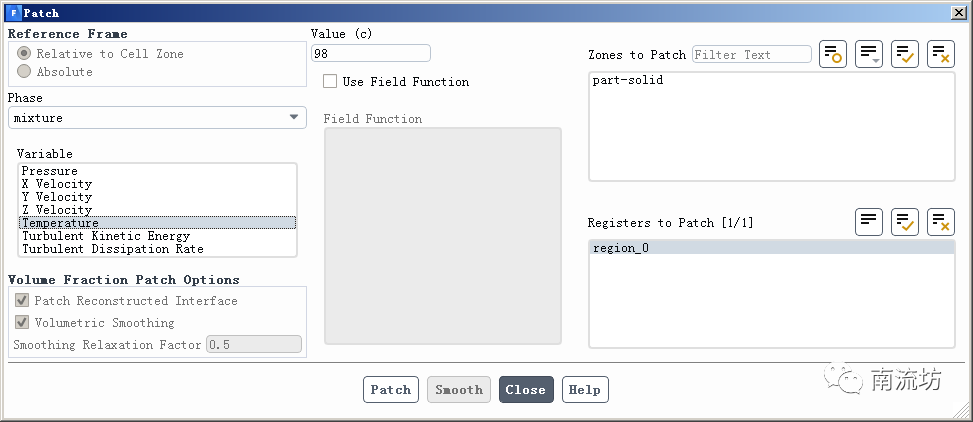

（4）同步驟（3），設置Temperature為98。

 9   計算求解

（1）單擊主菜單中Solve→Run Calculation按鈕，彈出Run Calculation（運行計算）面板。

在Time Step Size填入0.01，Number of Iterations中輸入2000，單擊Calculate開始計算。

 10   結果后處理

（1）雙擊A6欄Results項，進入CFD-Post界面。

（2）顯示水相體積百分數等值面圖。
