NASA是如何組織高空氣球平臺學生載荷征集的？

2021年3月3日 16:45
瀏覽：1843

NASA是如何組織高空氣球平臺學生載荷征集的？的圖1

NASA2021年HASP （高空學生平臺）的建議書已經發布。如建議書中所述，2020年11月13日(周五)的Zoom會議信息可以通過在 HASP 2021Q&A Registration Form 上面注冊來獲取。如果你打算在HASP 2021上擁有一席之位，需要先寫申請書。申請書所提出的計劃將于2020年11月20日實施。采用新的封面和這一次HASP的提案模板文件。所有申請人應遵循此模板。
HASP 2021 Call For Proposals
PDF Version
HASP 2021 Notice of Intent
Doc Version
HASP 2021 Coversheet and Proposal Template
Doc Version
Example HASP Student Payload Application
PDF Version
Example HASP Student Payload Application
PDF Version
  如果某個團隊希望設計準備一個高空科學載荷，建議下載和閱讀 高空科學載荷界面手冊 ，以及 CSBF 網站的公告 http://www.csbf.nasa.gov/convdocs.html ，特別是 FY07 用戶手冊。也可以使用 http://www.csbf.nasa.gov/gondoladocs.html 上面的吊艙設計文檔。

NASA是如何組織高空氣球平臺學生載荷征集的？的圖2

科學載荷接口
HASP Payload Interface Manual
PDF Version
HASP上可以搭載兩類有效科學載荷。一種是使用較多的“小型科學載荷”，通常用于小型試驗或者測試衛星原型?！按笮陀行лd荷”對于復雜、巨大的幾何形狀或大型實驗是非常有用的。下面給出了每個有效負載類的兼容性的詳細說明。
小型科學載荷：

全部可安裝位置數量：
8
最大重量：
3 kg (6.6 lbs)
最大占用面積（必須包括安裝結構）：
15 cm x 15 cm (approximately  6"x6")
最大高度（可能需要與相鄰有效載荷協商）：
30 cm (approximately 12")
供電電壓：
29-33 VDC
可用電流：
0.5 Amps @ 30 VDC
最大串行下行鏈路（比特流）：
1200 bps
串行接口：
1200 baud, RS232 protocol, DB9 connector
模擬下行鏈路：
two channels in range 0 to 5 VDC
離散指令：
Power On, Power Off
模/數接口：
EDAC 516-020


大型科學載荷：

全部可安裝位置數量：
4
最大重量：
20 kg (44 lbs)
最大占用面積（必須包括安裝結構）：
38 cm x 30 cm  (approximately15"x12")
最大高度（可能需要與相鄰有效載荷協商）：
30 cm (approximately12")
供電電壓：
29-33 VDC
可用電流：
2.5 Amps @ 30 VDC
最大串行下行鏈路（比特流）：
4800 bps
串行接口：
4800 baud, RS232 protocol, DB9 connector
模擬下行鏈路：
two channels in range 0 to 5 VDC
離散指令：
Power On, Power Off
（也可以協商多達4個附加命令組；如F1開，F1關）

模/數接口：
EDAC 516-020


NASA是如何組織高空氣球平臺學生載荷征集的？的圖3

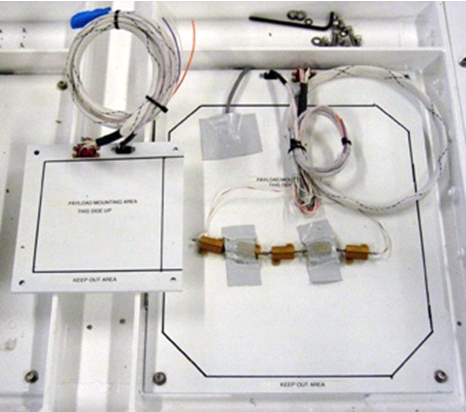

每個被審核通過執行搭載任務飛行的科研小組，都將收到一個小型有效載荷或大型有效載荷的安裝板（見上圖）。每個板由6 mm厚的PVC制成，在板子周圍有一個“隔離”區域，每個角上有鉆孔，用于將板栓接到固定搭扣上。在平臺允許的區域內，有效載荷可根據需要安裝和接線。平臺上還提供了DB9和EDAC 516連接器，并帶有引線，以提供遙測、電源和命令接口。有關安裝板和電氣接口的詳細信息，請參閱HASP科學載荷接口手冊。
可交付成果
如果您的有效載荷被接受，您下一次HASP飛行的艙內位置取決于您提供的科學載荷的描述文件以及您的集成與飛行計劃。此外，未來HASP飛行的申請將取決于最終飛行科學報告的提交。這些文件如下所述，模板如圖所示。
HASP月度狀態報告
科研小組負責人所提交的狀態報告將于1月至11月的最后一個星期五提交。這是一份簡短的報告，篇幅為一到兩頁且不能超出，需要描述本月1）團隊成員的活動，2）有效載荷設計/開發過程中遇到的問題，3）實現的里程碑式成就，4）當前團隊成員和領導人統計。（模板）
HASP載荷規范和集成計劃
本文件提供了有效載荷最終飛行配置的技術細節，包括測量重量、測量電流消耗（@30 VDC）、下行數據格式和速率、上行指令、模擬信號輸出、離散指令輸出和機械尺寸圖紙。此外，您與HASP集成的計劃應寫明詳細內容，至少包括所有測試程序和測試程序驗證結果、要求的測試設備、時間表和參與集成的人員。（模板）
HASP有效載荷集成認證
集成時，將記錄和驗證所有接口，驗證有效載荷的正確操作，并詳細說明發現的任何問題。此證明文件將在集成期間由HASP管理人員來操作。一份專門為您的科學載荷定制的樣本表格將在收到有效載荷規范和集成計劃后發送給您。請注意，在完成此認證之前，您將無法飛行。（模板）
HASP飛行操作計劃
本文件將詳細說明飛行路線的設置、發射前檢查、飛行操作、錯誤程序的恢復、安全和有效載荷回收。具體包括一個時間表，顯示與T=0時發射相關的具體事件，并確定參與飛行操作的人員。注意，除發射前約1小時（T-1小時）通電和在發射后為了終止任務而斷電外，任何需要HASP工作人員執行的操作都必須在此文檔中指定出來。（模板）
最終飛行/科學報告
您的科學荷飛行結果的最終報告將在年底提交。該報告應包括對有效載荷性能的評估、遇到的問題、吸取的教訓以及飛行中的科學/技術成果。
