串擾是如何產生的?

在上面的例子中，即使只施加一個方向的力或彎矩，也可以在其他方向上檢測到非常小的測量信號。這是因為只有當所有四個應變片具有完全相同的應變并具有完全相同的靈敏度時，測量信號才可能完全為零。實際上，測量體有公差，每個應變片的靈敏度也不盡相同。

因此，每個多分量傳感器都存在被稱為串擾，也就是不需要信號的干擾效應。

串擾如何補償?

第一步是考慮是否有必要進行補償，因為MCS10系列傳感器已經將串擾降至最低。HBK傳感器在進行校準時，不僅要測量和評估被施加負載的部件，還要測量和評估傳感器中的所有其他測量電路，以確保傳感器在規定的誤差范圍內 - 因為串擾是技術參數表中規定的技術特性。例如z方向的力對x和y方向的影響，以及對扭矩和彎矩的測量電路的影響。

這些特性可在傳感器隨附的文檔中找到。用如下矩陣表示：

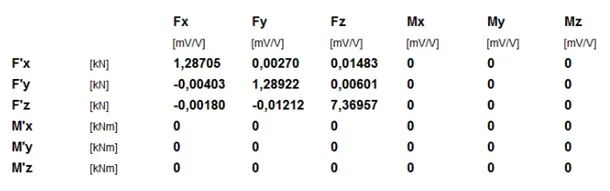

圖4 MCS10串擾補償矩陣示例

上面這個例子是一個可以測量三個空間方向力的傳感器。對于六分量傳感器，將會有附加系數（Mx,My,Mz 處不為零）。

為了能夠進行矩陣補償，必須調整放大器，使其以 mV/V 形式輸出未標度的測量值。

F′x 是串擾補償力; Fx, Fy 和 Fz 是放大器測量的信號 (mV/V).

F′x 可通過以下方式確定:

F′x=1.28706 * Fx + 0.0027 *Fy + 0.01483*Fz

對于其他部件，以下一般是通用的：

在本示例中，采用的是一個三分量力傳感器。除了這些力之外，還存在可以測量三個方向力及扭矩的傳感器，一共有六個方程，每個方程有六個系數。

這種復雜的計算通過現代放大器，可以非常輕松地進行處理和串擾補償。例如PMX和QuantumX數據采集系統都可以用來進行校正測量。
