該類型問題生成的inp數量較多, 所以在求解分析時, 推薦采用使用python進行ABAQUS批處理-總體思路中的插件進行批量計算.

01

—

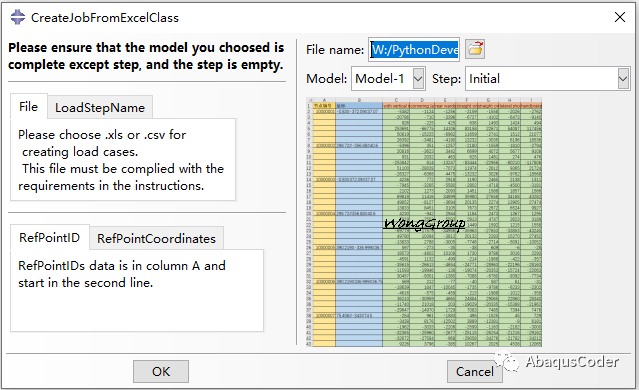

    使用ABAQUS RSG插件制作工具搭建如下插件GUI:

    該GUI的搭建全部可以在RSG中完成.

kernel文件思路

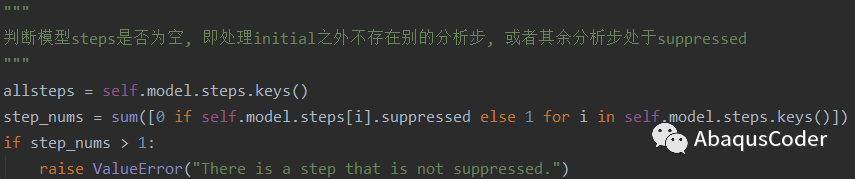

1. 首先我們應該確保step是空的, 或者除了initial分析步之外其余的分析步均處于suppressed狀態, 由于ABAQUS的Step對象不可迭代, 所以需要獲取其所有鍵值進行手動迭代:



2. 然后需要判斷輸入的step是Initial Step, 這一步的判斷應該可以不加.

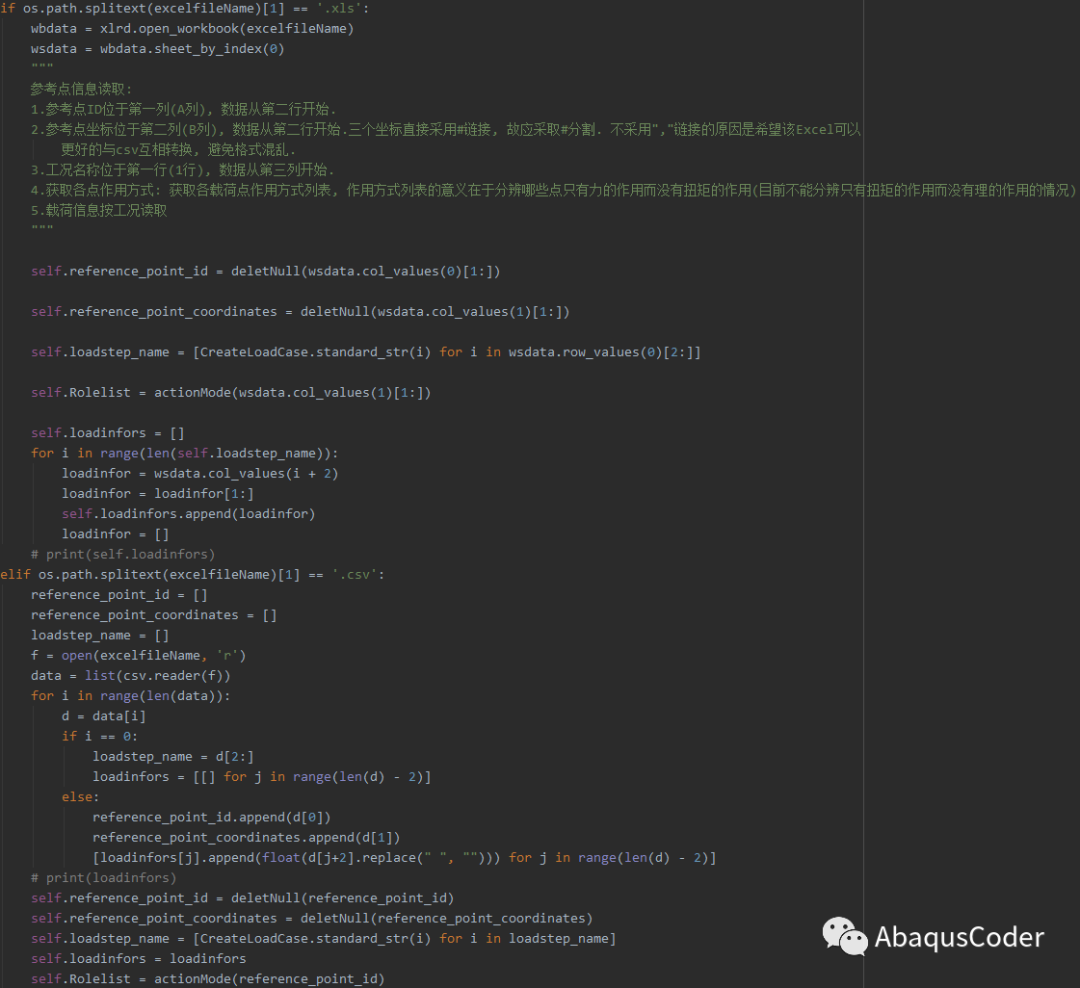

3. 在讀入工況原數據的時候, 應該支持Excel和csv兩種格式, 為兩種格式的文件分別設計讀取函數, 使其讀取后數據格式相同, 以便于后期的統一開發, 該處理思路會在以后的類似插件的開發中經常使用, 因?yàn)?xls與.csv都是常見的數據格式:



4. 使用ABAQUS錄制宏命令, 錄制: 建立分析步A--->建立載荷A--->導出inpA--->suppress A

5. 整理錄制好的命令, 將其整合到kernel中進行循環.

6. 進行Job 和 Step的名稱標準化, 使用ABAQUS名稱標準化工具, 因?yàn)闊o論是.xls還是.csv, 均有可能出現不符合ABAQUS命名規則的字符串出現.


補充說明

    讀取Excel/csv進行批量生產inp, 最難的部分在于力的作用邏輯, 因?yàn)樯婕傲εc扭矩的判斷, 并且有的點只受力的作用而不受扭矩的作用.

    這需要進行判別(目前程序無法判別只受扭矩作用的情況, 當然這種作用方式在實際工作中也沒有遇見過), 因?yàn)橹皇芰Φ淖饔脮r該點有三個方向的載荷而普通的作用點是有六個方向的載荷的.

    這部分的邏輯是我剛開始接觸python的時候設計的, 屬于陳年舊貨, 現在拿來使用雖然沒有邏輯問題, 但是還是有很大的優化空間, 只不過....以后再說吧.
