一年一度的ISSCC涵蓋了廣泛的討論主題。例如每年的會議中，都包含有關非易失性存儲器的會議，大多數NAND閃存制造商都會分享其最新發展的技術細節。在會議上，我們能獲得的信息超出了這些公司通常在新聞發布會上愿意分享的信息，并且演講通常涉及來年即將上市的技術。
在本周的ISSCC 2021上，六家主要的3D NAND閃存制造商中的四家將展示他們最新的3D NAND技術。三星，SK hynix和Kioxia（+ Western Digital）正在共享其最新的3D TLC NAND設計，而英特爾將展示其144層3D QLC NAND。美光公司（去年年底宣布推出176L 3D NAND）和中國存儲新兵長江存儲今年都不參加。

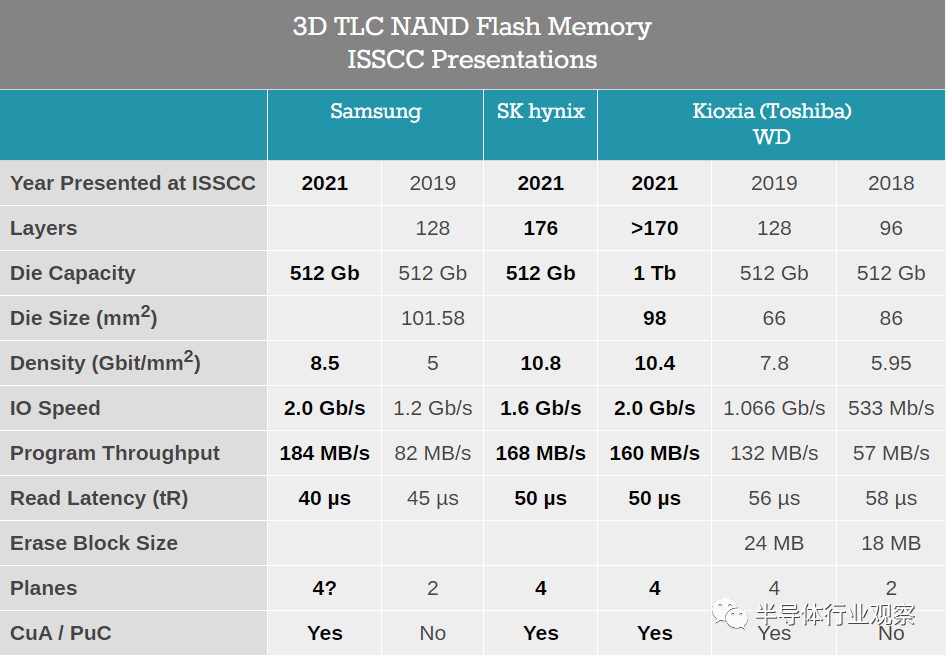

三星，SK hynix和Kioxia / WD介紹了有關其下一代3D TLC的信息。 美光的176L TLC未在此處顯示，因為他們尚未針對最新一代的3D NAND發布大部分數據。
毫不奇怪，三星似乎將以最低的讀取延遲和最快的寫入速度再次領先于性能。但是，盡管他們聲稱這一代產品的提升達到70％，但它們的位密度仍然明顯滯后。過去，它們的滯后密度并未像乍看起來那樣有太大的缺點，因為三星能夠避免使用字符串堆疊，并且可以在競爭對手使用的情況下將128層的堆疊作為一個單層制造，所有人都不得不將其堆棧分成兩個平臺，從而增加了所需的制造步驟。這可能是三星在這一代產品不可避免地采用字符串堆棧的原因，但是如果是這種情況，那么它們揮之不去的密度缺點將令人失望。另一方面，如果他們 僅通過結合其他技術（最著名的是a CMOS under Array layout）就成功地將這種過渡推遲了一代并實現了這種密度的提高，這是一個非常令人印象深刻的進步，可以肯定地說三星垂直通道的高縱橫比蝕刻是競3D NAND競爭中，在晶圓廠中最關鍵的步驟，這比競爭產品領先多年。一旦三星披露了實際的層數，我們就會知道更多，但他們暫時仍在保密，這暗示著他們并不希望吹噓最高的層數。
SK hynix和Kioxia / WD所描述的TLC部件看起來相當相似，但區別在于SK hynix談論的是512Gb芯片，而Kioxia談論的是1Tb芯片。盡管Kioxia吹捧更高的NAND接口速度，但兩種設計都具有相似的性能和密度。Kioxia和Western Digital發布了一個新聞稿，宣布了162層3D NAND，因此它們的總層數落后于SK hynix和Micron。該新聞稿還提到，其cell陣列的水平密度提高了10％，因此Kioxia和Western Digital可能將垂直通道比任何競爭對手都更緊密地排列在一起。

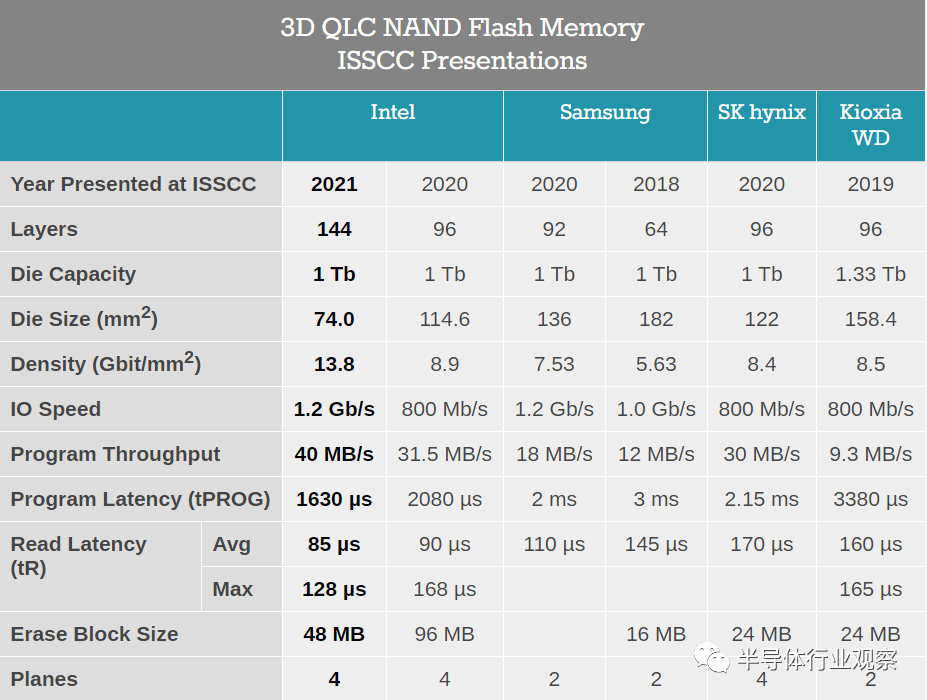

今年唯一在ISSCC上進行QLC更新的公司是英特爾。
總的來說，英特爾比其他任何競爭對手都更加注重QLC NAND。這款144L QLC是英特爾沒有與美光科技共同開發的第一代3D NAND，在某些方面它是獨一無二的。英特爾將其3D NAND技術帶向與其他行業不同的方向，因為它們將NAND閃存業務出售給SK hynix的協議將產生有趣的影響，但是在短期內，英特爾似乎正在獲得他們想要的NAND。因為僅有144層，英特爾幾乎可以肯定現在是層數的落后者。與9X層的QLC相比，英特爾具有更好的性能和密度-但是SK hynix和Kioxia描述的新型TLC的QLC版本應具有可比的密度。英特爾已經放棄使用96L QLC的方式來描述塊大小，但144層NAND的48MB塊尺寸看起來也很大。
不同廠商的陣列下的CMOS（CMOS Under Array）

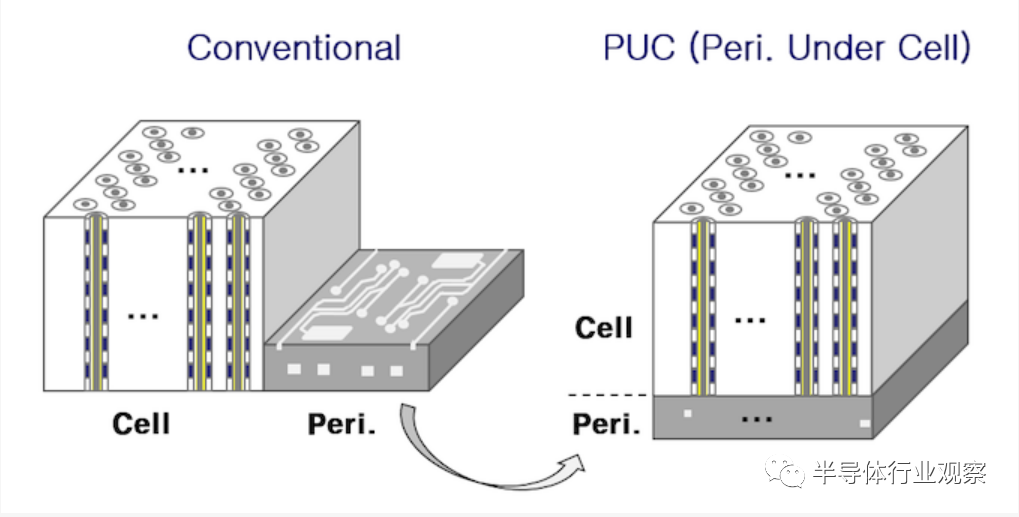

英特爾和美光現在已解散的合資企業是僅次于三星的第二家轉向3D NAND的NAND閃存制造商。英特爾/美光3D NAND帶給業界的最重大創新是CMOS Under the Array（CuA）設計。這就將大多數NAND芯片的外圍電路（頁面緩沖器，讀出放大器，電荷泵等）置于存儲單元的垂直堆棧之下，而不是并排放置。
這種改變節省了大量的裸片空間，并允許將超過90％的裸片面積用于存儲單元陣列。接下來是SK hynix進行的這項切換，他們稱之為“Periphery under Cell”（PuC）。其他制造商現在也都在使用：Kioxia（當時是東芝）和Western Digital在ISSCC 2019上展示了128層CuA設計，但他們的第五代BiCS 3D NAND最終以無CuA的112L設計投入生產。他們今年在ISSCC上的演講是針對CuA的“ 170+”層設計，他們發布了一份新聞稿，確認他們的第六代BiCS 3D NAND將是采用CuA的162層設計。
除了節省裸片空間之外，用于3D NAND的CuA / PuC樣式設計還允許裸片包含更多的外圍電路，而其他方面的成本效益比更高。這使得將裸片的存儲器陣列劃分為更多單獨的平面非常實用，每個平面都有自己的大部分外圍電路副本。大多數沒有CuA布局的3D NAND的每個die僅使用兩個平面（two planes per die
），但是現在每個人都在使用CuA，因此標準是每個die有四個平面（four planes per die）。這提供了額外的并行性，從而提高了每個芯片的性能，并抵消了通常由于使用更少的芯片達到相同總容量而導致的總體SSD性能下降。

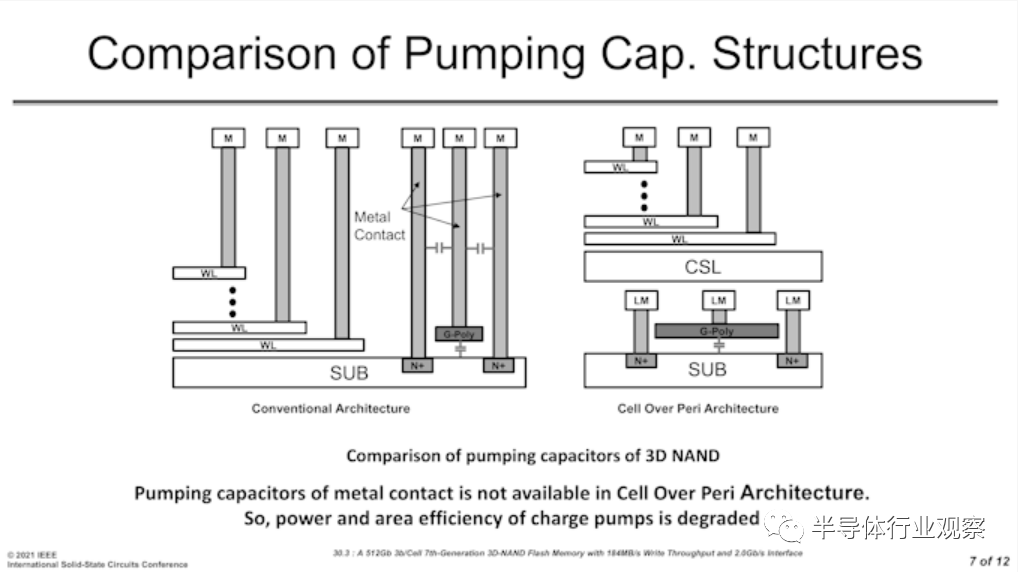

CuA結構并非沒有挑戰和缺點。當制造商首次切換到CuA時，它們會大大增加外圍電路的可用裸片空間。但是在那之后，每一代相繼增加的層數意味著管理相同數量存儲單元的die空間就更少了，因此外圍電路仍然必須縮小。將外圍電路置于存儲單元陣列之下還會帶來新的限制。例如，三星在今年的ISSCC演講中提到，當電荷泵不再能夠使用易于包含在3D NAND堆棧中的高金屬結構時，這就為電荷泵構造大型電容器帶來挑戰。
更好的On-Die Parallelism：每個die四個平面
將NAND閃存管die分為四個平面可以使該die并行處理更多的操作，但是并不能使其表現得像四個獨立的die。因為并行執行操作受到限制：例如，同時寫入仍必須在每個平面內的同一字線上進行。但是隨著閃存芯片數量的增加，制造商一直在努力放松一些限制。在過去的幾年中，制造商推出了“獨立”的多平面讀取，這意味著在不同平面中的同時讀取對每個平面內的讀取位置沒有任何限制，這是隨機讀取吞吐量的一大勝利。

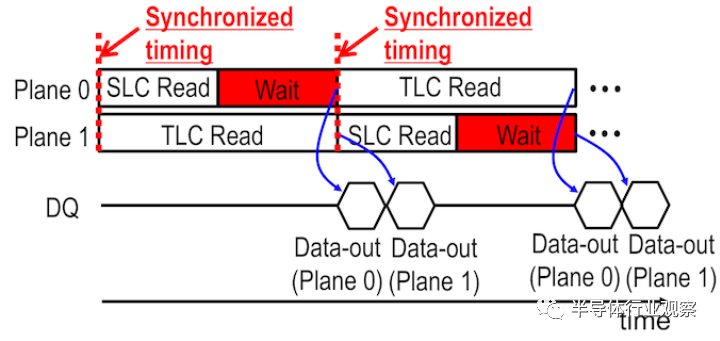

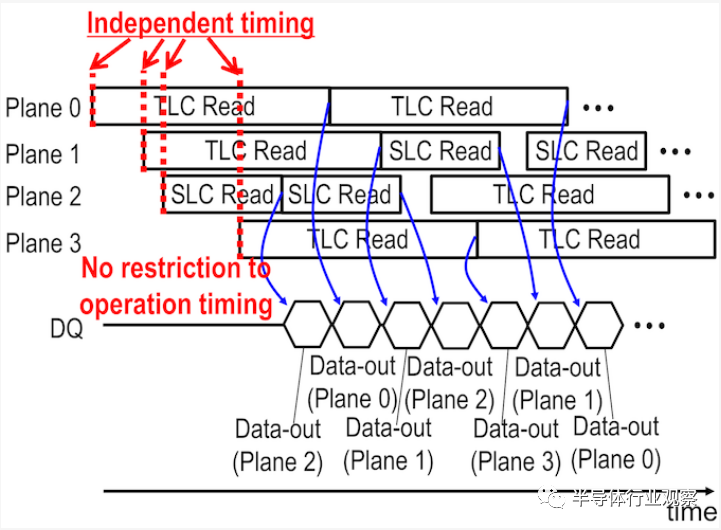

現在，放寬了對多平面操作的另一個限制：不需要在不同平面上進行讀取操作的時序。這使得一個平面可以從SLC頁面執行多次讀取，而另一平面則可以從TLC或QLC頁面執行單個較慢的讀取。此功能稱為異步獨立（多）平面讀取。實際效果是，對于讀取操作，一個大的4平面die現在可以匹配四個較小的1平面die的性能。這可以緩解更高的每個芯片容量給每個通道僅具有一個或兩個芯片的SSD帶來的性能下降。
Kioxia和WD報告說，要實現此功能，他們必須停止在平面之間共享電荷泵，以免因讀取操作不同步而導致電壓和電流波動不及時。英特爾還通過其4平面144L QLC達到了此功能的一半：將多個平面配對為多個平面組，每個平面組可以執行讀取而無需與另一個平面組中的讀取時序保持一致。
ISSCC上介紹的新型TLC NAND部件支持NAND閃存die和SSD控制器之間的通信的IO速度范圍為1.6到2.0 Gb / s。目前市場上最快的NAND SSD的運行速度為1.2-1.4Gb / s。NAND制造商可以通過確保將用于其SSD的自己的SSD控制器設計準備好支持這些更高的IO速度而從垂直集成中受益，但是可能會依賴其他第三方控制器的SSD供應商。Phison針對高端PCIe 4.0 SSD的最新E18 8通道控制器僅支持1.2Gb / s IO速度，而即將推出的E21T 4通道NVMe控制器則支持1.6Gb / s。Silicon Motion的8通道SM2264和4通道SM2267分別支持1.6Gb / s和1.2Gb / s IO速度。
由于以1.2Gb / s的速度運行8個通道已經足以使SSD飽和PCIe 4.0 x4連接，因此這些新的更高IO速度在PCIe 5.0到來之前對高端SSD并沒有多大用處。但是，價格更實惠的4通道消費類SSD控制器將能夠使用這些更高的速度更好地進入PCIe 4.0性能領域，達到或超過第一個PCIe 4.0 SSD控制器（Phison E16，8ch @ 800Mb / s）提供的吞吐量。正如諸如SK hynix Gold P31之類的驅動器所展示的那樣，在每個通道上支持高IO速度的高級4通道控制器在性能上極具競爭力，同時以比8通道控制器更高的功率效率運行。

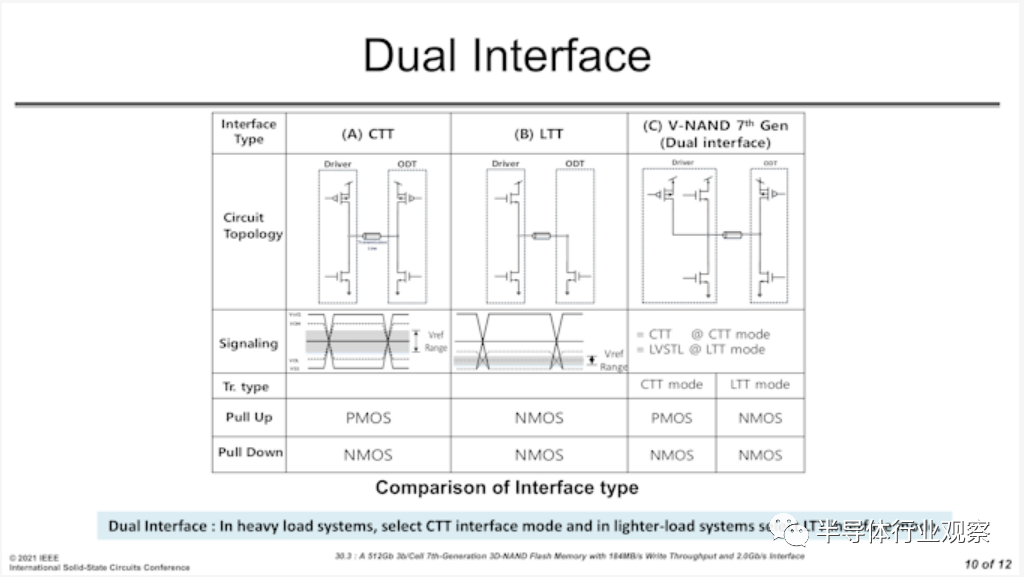

要達到這些更高的IO速度，就需要對NAND裸片上的接口邏輯進行重大升級，并且正如我們在其他高速接口（如PCI Express）中所看到的那樣，增加的功耗是一個主要問題。三星正在通過使用雙模式驅動程序和終端解決此問題。當由于總線上的更多負載而需要更高的驅動強度時（每個通道有更多的裸片），將使用PMOS晶體管進行上拉，否則，他們可以使用NMOS晶體管并降低驅動器的功耗一半以上。這為三星提供了一個單一的接口設計，該設計可以很好地適用于小型消費類SSD和大型企業驅動器，每個通道具有更多的裸片。（過去，三星已經在多芯片封裝中添加了單獨的重定時器芯片，這些芯片在相同的一個或兩個通道上將許多NAND芯片堆疊在一起。
字符串堆疊已被視為將3D NAND擴展到更高層數的必要手段。只有三星能夠一次構建超過100層的3D NAND，并且其他所有人早就轉而使用堆疊兩個具有更合理層數的decks了。這意味著例如美光公司的176層3D NAND構建為88層存儲單元，然后在其頂部再構建88層。與一次完成所有層相比，這會增加成本，并且需要在平臺之間的接口處仔細對齊。但是另一種選擇是使垂直通道更寬，以使縱橫比（寬度與深度）保持在當前晶圓廠技術可以蝕刻的范圍之內。
英特爾的144L QLC設計最令人驚訝的是它們已經轉向了3層堆棧：48 + 48 + 48層，而不是我們期望的72 + 72。由于他們的前一代產品是48 + 48層（總共96L）設計，因此，除了第三次重復相同的沉積，蝕刻和填充步驟順序外，他們對于存儲器陣列本身的制造方式幾乎沒有什么改變。英特爾通過這種方法影響了工廠的吞吐量，但它可能有助于他們更好地控制從堆棧頂部到底部的通道和單元尺寸的變化，考慮到他們對QLC及其獨特性的關注，這可能是一個更大的問題。決定仍然使用浮柵存儲單元，而不是像其他所有人一樣切換到電荷陷阱單元。

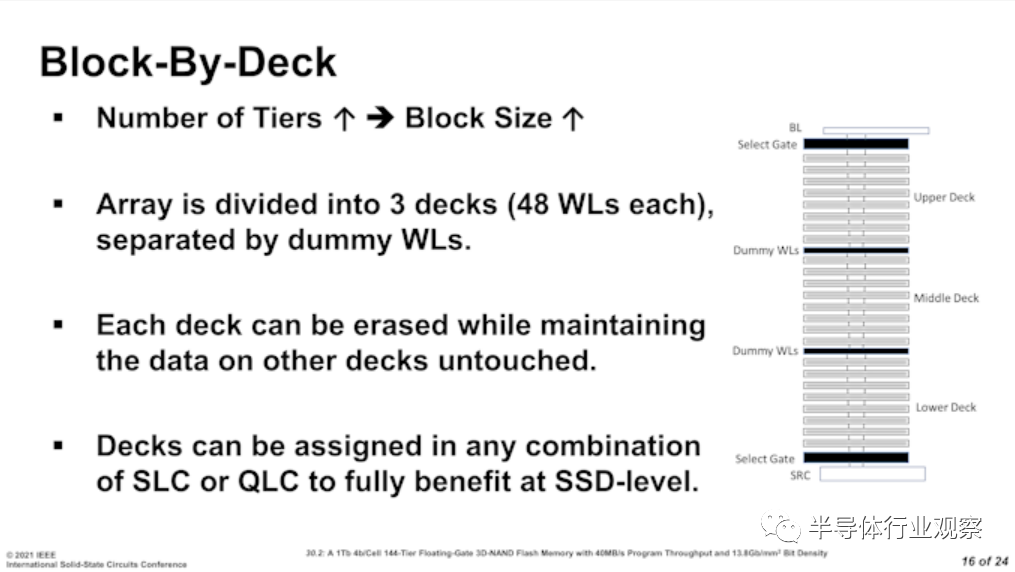

為了與這種三層結構配合使用，英特爾重新組織了它們處理擦除塊的方式，現在三個平臺中的每一個都構成了一個單獨的擦除塊集合。這意味著現在可以擦除144L字符串的中間三分之一，而不會干擾存儲在該字符串的其他三分之二中的數據。英特爾還可以通過96L QLC將數據塊按卡組劃分，從而將96 MB的數據塊大小減小到不太極端的48 MB數據塊大小。
我們必須明白到，發表這些更新的ISSCC是一次學術會議，這一點很重要。演示文稿不是產品公告，論文也不是產品規格表。ISSCC上展示的設計并不總是與量產相匹配。例如，Kioxia / WD過去曾提出過128L和“ 170+”層NAND的設計，但實際量產的第五和第六代BiCS NAND是112L和162L設計。他們還盡管在他們的2019年演講中提到了這一點，但將切換到更密集的``陣列下CMOS（CuA）結構的CMOS''推遲到后來的產品線。諸如寫入性能之類的規格通常也以最佳情況來表示，而實際產品最終比所提供的要低。
盡管所有這些公司都參加了一次會議，但即使演示文稿與最終產品相匹配，我們從ISSCC上學到的信息通常也不完美，信息也不完整。兩家公司對其報告的指標不一致，而且我們通常每代僅獲得一個芯片設計的信息-即使一家公司計劃制造512Gbit和256Gbit零件，一家公司也可能會展示其512Gbit設計。近年來，幾家公司似乎在談論一年的QLC和第二年的TLC之間交替進行。盡管如此，ISSCC在3D NAND上的演示仍然是衡量最新技術水平以及整個行業的發展方向的好方法。
這些演示內容的大約一半是用于微管理施加到各種導線的電壓以優化讀取，編程和擦除過程的巧妙方案。在速度，精度，磨損和其他因素之間存在復雜的權衡。除了要說將一個單元編程到所需的電壓（并且不打擾其他單元）不是一個簡單的過程，我們甚至不對所有這些細節進行深入研究，甚至從TLC或QLC單元中讀取數據也相當簡單。比從DRAM或SRAM單元讀取要復雜得多。我們對管芯本身的任何重大結構變化以及所有精細電壓的最終結果（即讀取或編程一頁存儲器的速度）更感興趣。
