EDF開源CAE | Code_Aster在雙金屬焊接基準數值模擬的應用

EDF開源CAE | Code_Aster在雙金屬焊接基準數值模擬的應用的圖1

Code_Aster是法國電力集團(Electricité de France,EDF)自1989年起自主研發的一款通用計算固體力學開源軟件。2008年末,法國電力集團將Code_Aster與圖形操作模塊整合,開發出了用戶界面友好的開源軟件Salome_Meca,使得Code_Aster在使用代碼處理研究數據的基礎上,實現了可視化圖形操作功能。

Code_Aster可以提供全系列的多物理場分析和建模方法,其功能遠遠超出了標準的熱-力計算代碼。該軟件包含多種本構關系模型(彈性、彈塑性、彈粘塑性、輻射下的燃料棒和金屬等),能夠處理線性和非線性問題(接觸、摩擦、斷裂力學,地震分析等),同時也可被用于土木工程結構的性能分析,微觀尺度的晶粒計算,幾乎涵蓋了核工業涉及的所有固體力學應用領域。

01

案例研究背景

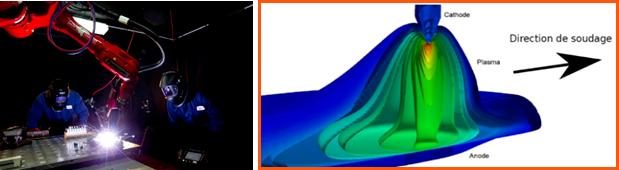

工業上眾多的制造和維修業務都涉及到焊接,所以在預測焊接操作所產生的冶金學和力學影響方面有極大的研究價值。
EDF開源CAE | Code_Aster在雙金屬焊接基準數值模擬的應用的圖2
圖1

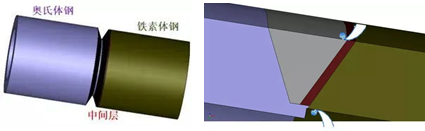

雙金屬焊接(LBM)是指將有涂層的鐵素體鋼大型構件和EPR管道系統(CPP)中奧氏體不銹鋼管道組合。由于沒有同時適用這兩種材料的焊料,需要一個中間層來增強可焊性,增加焊接強度,減少開裂的概率。
工藝流程包括:倒角的機械加工,中間層焊接,然后進行多道次的連續焊接操作,熱應力消除處理(TTD),最后再次進行機械加工。

EDF開源CAE | Code_Aster在雙金屬焊接基準數值模擬的應用的圖3

圖2

02

研究主旨


MSNS計劃是EDF-CEA-AREVA三方的合作項目。項目通過實驗、建模、數值模擬三個方面來研究焊接,旨在研發一種更簡單,可靠,且不保守的方法,改善現有的標準和模型,使對殘余應力的計算更接近真實情況,提高計算軟件(Code_Aster、SYSWELD、CAST3M)的效率,建立一個良好的案例作為參照。
為此,首先應該更好地了解冷和熱條件下的斷裂機制,然后建立一個能防止出現焊接故障的方法和模型,優化創新的數值計算工具。
本次模擬將采用歐洲ADIMEW項目(評估不同金屬管道焊接老化后的完整性項目)中的雙金屬焊接的基準。ADIMEW的模型參考法國核電站中比較有代表性的V形倒角焊縫,有大量實驗數據支持。
模擬得到的殘余應力曲線將會與合作方的實驗結果相比較。

03

建模


EDF開源CAE | Code_Aster在雙金屬焊接基準數值模擬的應用的圖4

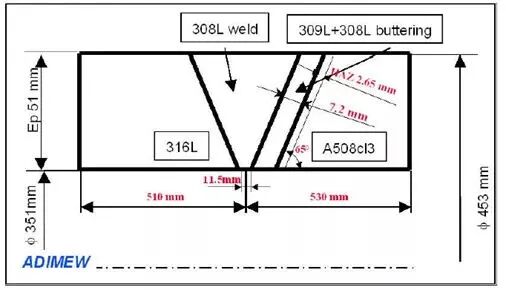

圖3 ADIMEW模型
模擬焊接過程分為三個步驟:
  • 計算溫度場
  • 在原有溫度場基礎上考慮固液相變
  • 計算機械應力場

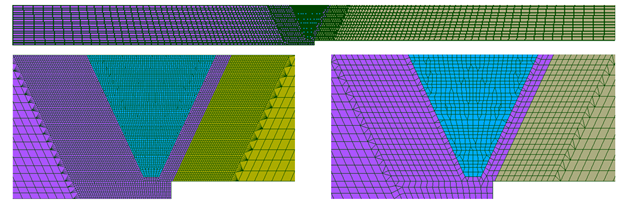

幾何模型采用2D旋轉對稱模型(圖3),這種簡化方法常用于管件端部焊接。對溫度場計算和機械場計算分別采用了線性網格和二次型網格。中間層,焊料,奧氏體鋼均采用316L材料,鐵素體鋼采用16MND5材料。
這是第一次基準,所以沒有對中間層加工,熱應力消除和機械加工過程進行建模。
EDF開源CAE | Code_Aster在雙金屬焊接基準數值模擬的應用的圖5
圖4

04

熱分析

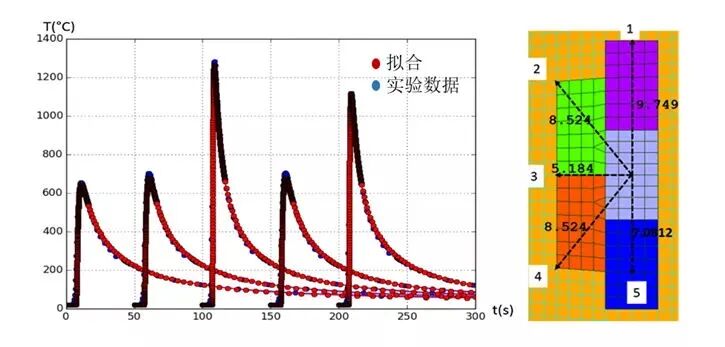

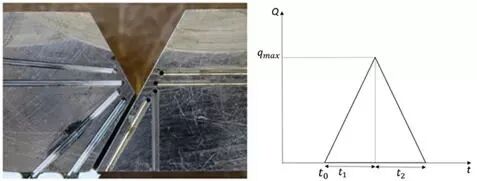

模型采用一個等效的三角形熱源來對焊頭進行模擬,這個等效熱源由四個參數控制,使用ADAO(Salome-Meca 的模塊)進行參數研究,對AREVA實驗的熱電偶溫度進行擬合。為對液固轉變進行建模,當材料度超過1400℃時將被重置為1400℃。
EDF開源CAE | Code_Aster在雙金屬焊接基準數值模擬的應用的圖6
圖5
EDF開源CAE | Code_Aster在雙金屬焊接基準數值模擬的應用的圖7
圖6

05

機械分析


機械分析采用二次型網格,工件采用有限的自由結構,且存在輕微的擾動。
假設材料的本構模型為非線性各向同性彈塑性,焊接過程的模擬通過對材料屬性的控制來實現。
  • 已焊道次和正在進行道次的屬性設置為實際材料的屬性
  • 未焊的焊道設置為一種軟性材料(彈性;E=400MPa,σy=2000MPa)
考慮硬化恢復效應(關鍵字REST_ECRO),在加熱時,對于每個單元,在1380°C的溫度下,累積的塑性變形逐漸減小,并在1400°C的溫度下消除。冷卻后,硬化恢復效應逐漸減弱,并從1380°C開始完全消失。
EDF開源CAE | Code_Aster在雙金屬焊接基準數值模擬的應用的圖8
圖7

06

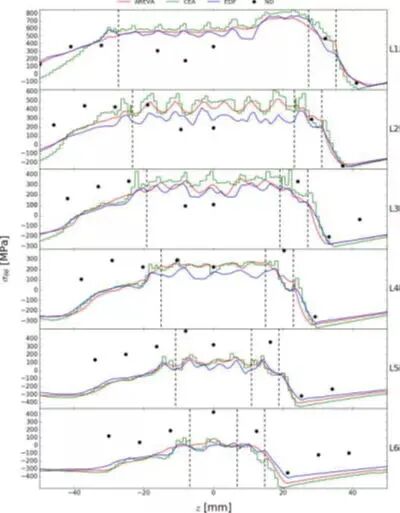

計算結果

EDF開源CAE | Code_Aster在雙金屬焊接基準數值模擬的應用的圖9
圖8

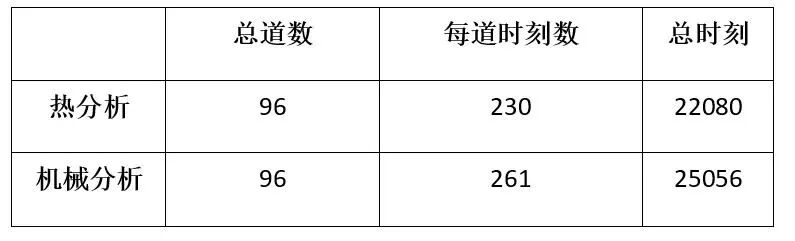

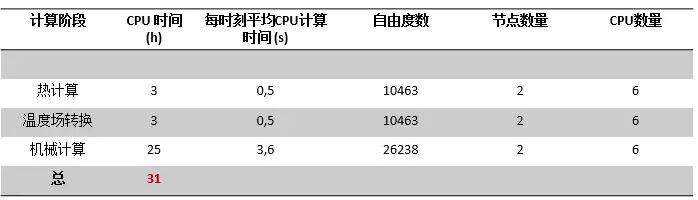

計算效率結果
EDF開源CAE | Code_Aster在雙金屬焊接基準數值模擬的應用的圖10
EDF開源CAE | Code_Aster在雙金屬焊接基準數值模擬的應用的圖11

07

結論與展望


本次案例對有多道次焊接的雙管道連接工藝進行數值模擬,模擬和實驗結果符合良好,且對三方計算得到的殘余應力進行了質量比較;殘余應力變化趨勢良好。
對于該模擬還可以繼續改進,比如引入大變形假設,固態硬化修復,相變,機械加工,對材料進行更真實的建模。應用于其他焊接系列的通用研究(例如:均質接頭),通過重新焊接進行維修的情況。本次模擬展現了良好的穩定性,該模擬將可以用于維修焊接,以及其他工程應用。
參考文獻: Chertra M, Sofiane H, Robin V, Josselin D. Simulation numérique du soudage d'une liaison bimétallique dans le cadre d'un benchmark EDF-CEA-AREVA . Journée des utilisateurs de Salomé-Meca, 2017.
