增壓回路用在一些特殊需求的場合如夾緊裝置等，提供高于系統（一次回路）壓力的二次回路壓力，減少輔助動力單元，實現系統的高效化。根據不同的產品，增壓比是不一樣的，需要在設計選型的時候根據機械實際應用工況加以確定。

介紹兩種增壓器產品及其回路。

Parker增壓器SD500（建議選配底部安裝的先導式單向閥H06）

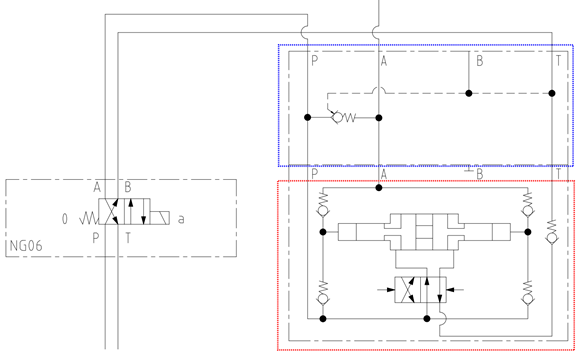

在下圖的設計中，NG06的電磁換向閥用以提供來自系統的工作壓力。先導式單向閥（藍色部分）的A口接執行器，其壓力由增壓器（紅色部分）產生。先導式單向閥與增壓器是獨立的元件，其疊加在增壓器的下面，用以快速補油及泄壓。

電磁閥失電如圖示狀態，如果P口繼續通高壓油，則先導式單向閥打開，A口壓力泄壓，增壓器4個單向閥也處于失壓狀態，執行器則處于松開狀態；如果P口無系統壓力，先導式單向閥無法打開，A口實現保壓，執行器一直處于抱緊狀態。

如果電磁閥得電處于右位，T口泄壓。P口壓力經過增壓器內置的方向滑閥（兩位四通）和帶有增壓比的控制活塞，使A口產生增壓效果。由于內部結構的原因，方向滑閥在平行位與交叉位之間來回自動切換，最終確保實現所需的增壓壓力。

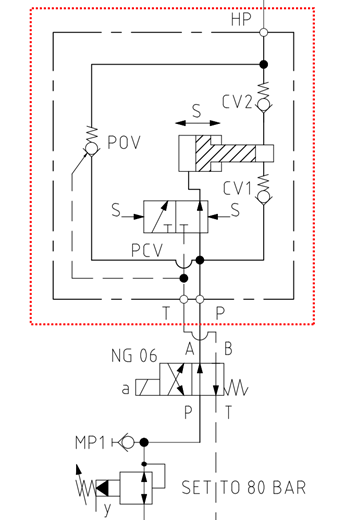

Scanwill增壓器

同樣，該增壓器包含了增壓功能以及泄壓功能，但是兩個功能能集成在一起了。提供各種安裝方式，如管式，板式，法蘭式以及疊加式等。

液壓油進入增壓器P口，T口接回油箱。

系統建壓過程中，液壓油通過CV1和CV2，同時通過液控單向閥POV，兩路直達HP端，確保快速供油到系統。

當P口壓力逐步建立的過程中，增壓器主活塞也開始運動，并連續不斷將油壓入系統。主活塞運動到每端都會發出一個信號S至活塞控制閥PCV，控制閥使主活塞向相反方向運動，這個運動將連續，直到輸出壓力達到最大，這時運動將停止。只有管路有泄漏或油量有消耗時，主活塞才繼續運動。

工作結束后，通過變換增壓器P、T口油壓方向來開啟液控單向閥POV，將HP口的高壓液壓油卸回油箱。

關于增壓器的使用注意事項

• 增壓器的增壓比都是固定的，為了實現給定的增壓壓力，可以考慮在增壓器之前設計減壓閥。

• 增壓器都是有一定耐壓范圍的，需要在在增壓器之后考慮溢流閥或者在增壓器之前考慮調壓閥限定壓力。

加油站

“液壓增壓缸”和“液壓增壓器”的最主要區別在哪里呢？

“液壓增壓缸”活塞運動前進和后退的速度因高壓密封件的限制而比較慢，增壓缸前進一個行程輸出的油假如不夠用，那必須后退后再次前進增壓，而這個后退時間比較長，造成了高壓油輸出的間斷性，甚至出現壓力下降現象。

“液壓增壓器”在“頻率”方面完全不一樣，前進后退最大可達到上千次每分鐘，其中后退速度比前進速度還要快，把后退間斷時間縮小至極致。在這種頻率面前，“液壓增壓器”一次能打多少油就不是很重要了，您再也不用擔心一個行程輸出的油不夠，因為“液壓增壓器”可以為您工作很多個行程！
