英文作者：Jack L. Johnson, P. E.電液控制專家

中文校譯：益登

引言

關于標題中的問題，只要是從事液壓工作的，或者接觸過液壓控制的工程技術人員，沒有不提到過這個問題的。相信很多人一直沒有得到一個確切的答案，或者得到了某個答案，但是還將信將疑。今天，我把這個問題的來世今生與大家介紹一下，希望能幫助你釋疑前惑。

正文

幾乎在每個工業培訓項目上，總有人問我：比例閥和伺服閥到底區別在哪？我很喜歡聽到這個問題，因?yàn)樗o我們帶來了一些樂趣。但是最簡短的回答是：我拒絕陷入這些無休止的爭論中。在技術標準ISO 10770-1中，其做了某些定義。在我解釋之前，我們先來了解一些歷史背景。

流體動力技術標準委員會
持續增長的電子與電氣技術應用于各種類型的液壓系統，自然而然的也引起了比例閥和伺服閥的極大興趣。事實上，這也逃不了ISO技術委員會的法眼，因?yàn)樗麄冐?fù)責國際新技術標準的制定，特別是ISO/TC-131/SC-8，其負責液壓元件的標準化制定。

技術委員會TC-131是ISO組織里專門負責所有流體動力標準化的。在美國，負責ISO標準的代表隸屬于ANSI(American National Standards Institute)，但是ANSI有權派遣他的秘書功能到其它的美國國家技術主體里面去。關于流體動力方面，ANSI就授權位于密爾沃基（Milwaukee）的美國國家流體動力組織。

附屬委員會SC-8，秘書處位于倫敦的英國國家標準化機構，其本身主要關注于流體動力設備的測試，包括液壓閥。在2000年，ISO頒布了新標準ISO10770-1，命名為“液壓流體動力-電液控制閥-第一部分：四通方向流量控制閥的測試方法”。它主要涉及的是測試方法，而且也主要針對比例閥和伺服閥。ISO 10770-1代替了ISO 6604，后者只討論伺服閥，因此10770相對來說是一個進步。

在嘗試中去做的方法

在1988和1989年，在密爾沃基工程學院（Milwaukee School ofEngineering）的流體動力研究所，我領導了一個研究項目，主要就是關于比例閥和伺服閥的實踐與應用。其中的目標之一就是期望給比例閥和伺服閥一個確切的定義。

我們調查了所有知道的生產此類閥的制造商，并總結了產品最重要的特性。我們的目標就是希望發現其中的不同。

為了找到工業實踐中對兩者應用的不同，我們做了如下特征定義：
? 控制方式（先導或者直動式）
? 頻率響應
? 反饋方式，內置還是外置
? 閥芯遮蓋
? 閥的用途（用于開環還是閉環控制）
? 控制精度

當我們完成該課題的時候，只有一點能夠把兩者區分開來：閥芯的遮蓋量。這就形成了下面我們關于伺服閥和比例閥的定義。

伺服閥—任何連續變化的，電氣調節的方向控制閥且遮蓋量小于3%

比例閥—任何連續變化的，電氣調節的方向控制閥且遮蓋量大于3%

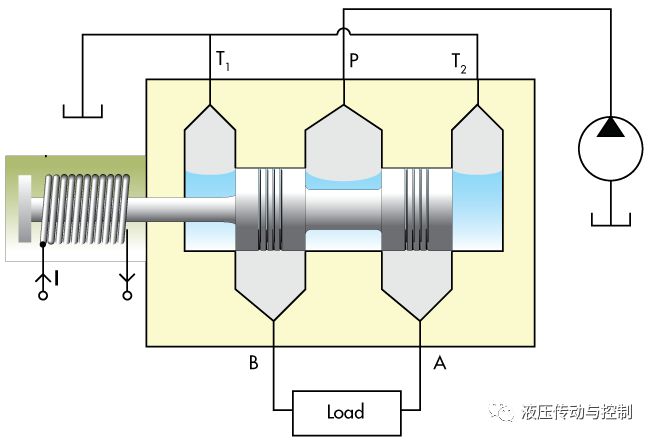

遮蓋示意圖

這些定義被集成在術語匯編里，并在項目結束后得以發布。牢記在心，我們也試圖在不同的工業場合介紹其術語。在那之后，只要有機會，我個人也在自己的課堂上，以及每一個NFPA和ISO會議上去介紹它。令我驚奇的是，反對之聲是如此之少。無論此時還是彼時，也有人會問我：那么，如果遮蓋量剛好是3%，又怎么定義？我的答案是：你自己挑吧。

我相信，問題應是起源于當人們開始使用術語伺服閥和比例閥的時候，而之前并沒有人去準確定義。其結果就是，每一個具體閥，每個人都憑空造出來各種術語。這種對術語的定義，也許在某一個公司內部，大家能夠達成一致。然而，在商業事務中，特別是國際業務，想要把伺服閥和比例閥兩者輕松區分開來并不容易。有時候，這甚至已經不是技術的問題，而是宗教的問題了。

回到官方上來
制定10770-1的ISO工作組巧妙的回避了一些問題，因?yàn)樗麄冎溃瑺幷撚肋h(yuǎn)不會停止。但是，委員會又希望有一個文件，能同時覆蓋伺服閥和比例閥。但是，如果不先定義，你如何是好？可以明確的是，ISO希望把重點放在大家普遍能接受的觀點：比例閥比伺服閥有更小的壓差。因此，在ISO標準里，比例閥被定義為具有更低壓差的閥。

ISO委員會決定定義伺服閥額定流量時壓差按1000 PSI或7MPa（1015 PSI），而比例閥額定流量采用壓差1MPa或者145 PSI。

標準里有這樣一句話：設定閥的總壓降為1MPa或者7MPa，視情況而定。這個“視情況肯定”有點讓ISO標準委員會置身事外的感覺。誰來定義“視情況而定”？好吧，測試者來定！因此，他們可以按伺服閥或者按比例閥來進行測試。更重要的是，他們可以，隨他所想來定義該閥。這也就是在現實情況下，我們有額定流量按壓差1000PSI來測試的比例閥。我們也有“零遮蓋的比例閥”。這是一場文字游戲之間的戰爭，誰也永遠不會贏！

現實情況
有一個問題會有影響：是否可以用伺服閥代替比例閥來滿足應用需求，反之亦然。很不幸的是，回答該問題僅僅依靠那些定義是不夠的，它需要理解具體應用的需求，并了解閥的特性說明，或者反之。

這通常會涉及到一些計算，而這在常規的液壓課程里面并不會教你的。雖然如此，方法只要是直驅而入的，不冗長乏味，結果總會是好的，可靠的，并且高性能的系統設計。而且，更重要的是，因?yàn)橛?jì)算，就可以量化的回答諸如此類的問題“多少的遮蓋量我是能容忍的”，而不是含糊不清。
