液壓油箱的外形尺寸設計

液壓油箱的有效面積確定后，需設計液壓油箱的外形尺寸，一般設計尺寸比（長：寬：高）為1：1：1~1：2：3。但有時為了提高冷卻效率，在安裝位置不受限制時，可將液壓油箱的容量予以增大。

液壓油箱的結構設計

一般的開式油箱是用鋼板焊接而成的，大型的油箱則是用型鋼作為骨架的，再在外表焊接鋼板。油箱的形狀一般是正方形或長方形，為了便于清洗油箱內壁及箱內濾油器，油箱蓋板一般都是可拆裝的。設計油箱時應考慮的幾點要求：

1. 壁板：壁板厚度一般是3~4mm；容量大的油箱一般取4~6mm，有些工程機械可能會取到8mm。對于大容量的油箱，為了清洗方便，也可以在油箱側壁開較大的窗口，并用側蓋板緊密封閉。

2. 底板與底腳：底板應比側板稍厚一些，底板應有適當傾斜以便排凈存油和清洗，液壓油箱底部應做成傾斜式箱底，并將放油塞安放在最低處。油箱的底部應裝設底腳，底腳高度一般為150~200mm，以利于通風散熱及排出箱內油液。一般采用型鋼來加工底腳。

02

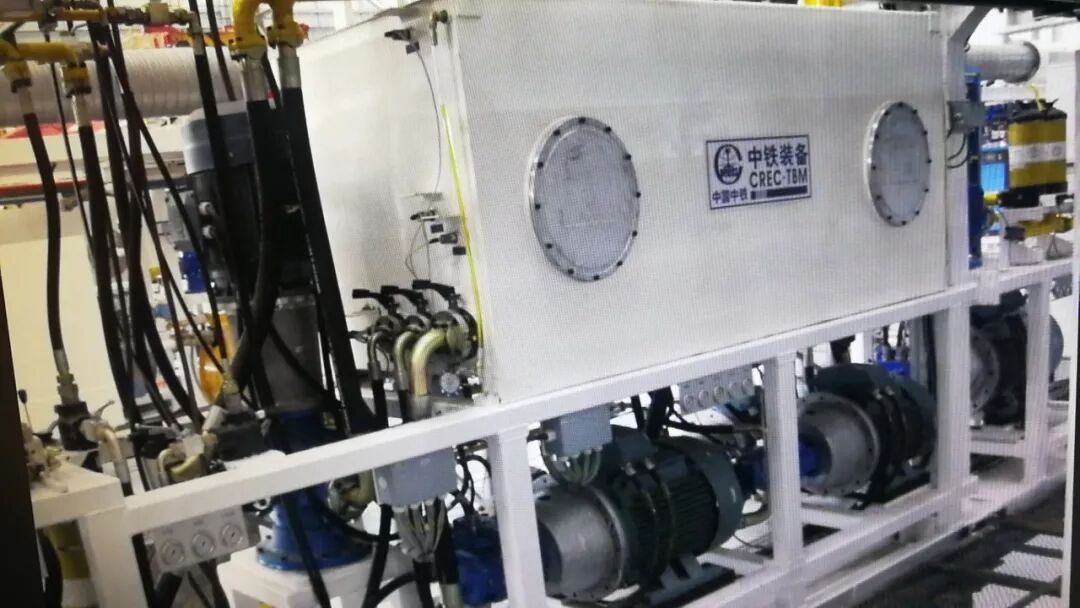

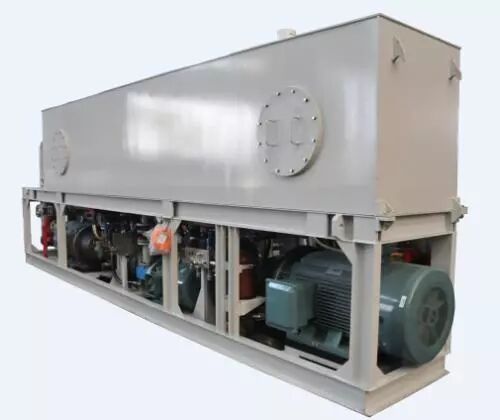

液壓油箱構造

這是一般液壓油箱的構造根據具體設計和生產的需要來確定。

3.  頂板：頂板上如果安裝泵、電機的情況下，元件和部件的安裝面應該經過機械加工，以保證安裝精度，同時為了減少機加工工作量，安裝面應該用形狀和尺寸適當?shù)暮皲摪搴附印?/p>

4.  隔板：油箱內一般設有隔板，隔板的作用是使回油區與泵的吸油區隔開，增大油液循環的路徑，降低油液的循環速度，有利于降溫散熱、氣泡析出和雜質沉淀。隔板的安裝型式有多種，隔板一般沿油箱的縱向布置，其高度一般為最低液面高度的2/3~3/4。有時隔板可以設計成高出液壓油面，使液壓油從隔板側面流過；在中部開有較大的窗口并配上適當面積的濾網，對油液進行粗濾。

5.  側板：側板四周頂部應該加工成高出油箱頂板3~4mm，為了使液壓元件的在工作等的情況下泄漏出來的油不至于灑落在地面上或操作者的身上，同時可以防止液壓油箱的頂板在潮濕的氣候中腐蝕。

回油管及吸油管

為了防止出現吸空和回油沖擊油面形成泡沫，油泵的吸油管和回油管應布置在油箱最低液面50~100mm以下，管口與箱底距離不應小于2倍的管徑，防止吸入沉淀物。管口應切成切口面向箱壁，與箱壁之距離為3倍管徑。回油管的出口絕對不允許放在液面以上。

6.  回油集管

單獨設置回油管是理想的，但不得已時則應使用回油集管。對溢流閥、順序閥等，應注意合理設計回油集管，不要人為地施以背壓。

7.  吸油管

吸油管前一般應該設置濾油器，濾油器要有足夠大的容量，避免阻力太大。濾油器與箱底間的距離應不小于20mm。吸油管需插入液壓油面以下，防止吸油時卷吸空氣或因流入液壓油箱的液壓油攪動油面，致使油中混入氣泡。

8.  泄油油管

管子直徑和長度要適當，管口應該在液面之上，以避免產生背壓。泄漏油管以單獨配管為最好，盡量避免與回油管集流配管的方法。

9.  過濾網

過濾網可以根據選用是否配備，其使液壓油箱內部一分為二，與隔板的作用一致，使吸油管與回油管隔開，這樣液壓油可以經過一次過濾。過濾網通常使用50~100目左右的金屬網。

10.  濾油器

液壓系統中的液壓油經常混有雜質，如空氣中的塵埃、氧化皮、鐵屑、金屬粉末、密封材料碎片、油漆皮和紗纖維。這些雜質是造成液壓元件故障的重要原因，它們會造成油泵、油馬達及閥類元件內運動件和密封件的磨損和劃傷，閥芯卡死，小孔堵塞等故障，影響液壓系統的可靠性和使用壽命。近年來對液壓油的污染控制已經開始引起人們的極大重視，濾油器應按照設計規范進行選用。

油箱頂板需要裝設空氣濾清器，對進入油箱的空氣進行過濾，防止大氣中的雜質污染液壓油。空氣濾清器的過濾能力一般為油泵流量的兩倍，其過濾精度應與液壓系統中最細的濾油器的精度相同。

11、其他

為了便于隨時檢查和觀察箱內液體液位的情況，應該在油箱壁板的側面安裝液面指示器，指示最高、最低油位。液面指示器一般選用帶有溫度計的液面指示器。

油箱內部應刷淺色的耐油油漆或采用不銹鋼等材料制作，以防止銹蝕。
