作者：Prof A R Plummer，University of Bath

翻譯整理：騰益登

金屬3D打印的優勢：

• 金屬3D打印相對來說可以更容易的制作更加復雜的液壓元件，可按需添加金屬材料。

• 幾何結構優化，滿足設計要求，不受常規材料去除加工制造要求。

• 可實現元件數量的減少，裝配簡化，從而減少成本，提高可靠性。

• 對于小批量制造，節約制造成本，重復性高，節約材料。

• 樣品制造周期短，縮短產品研發周期。

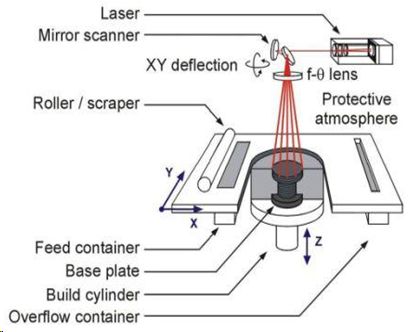

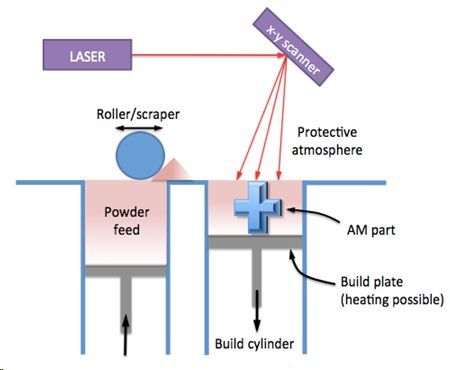

粉末激光融化工藝：選擇性激光融化（SLM）工藝介紹。

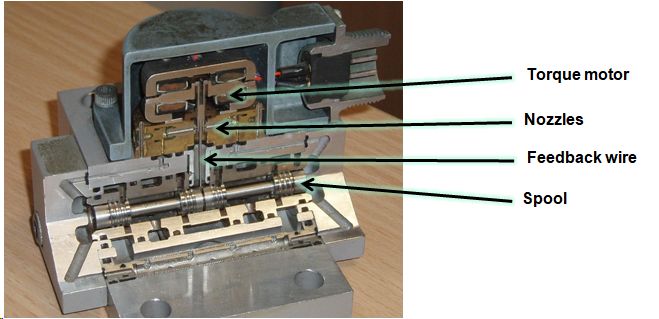

傳統方法制造的兩級伺服閥閥體，力矩馬達，噴嘴，反饋桿和閥芯。

采用3D打印制造的伺服閥，結構簡單化。先導閥芯帶LVDT，主閥芯帶LVDT，閥體結構簡單。

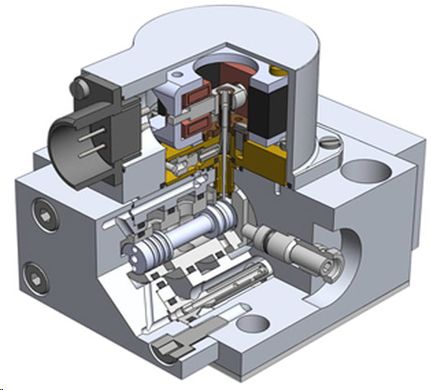

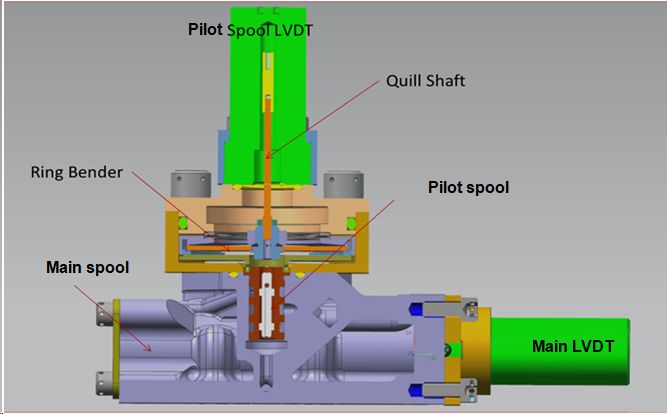

3D打印伺服閥的剖面圖。

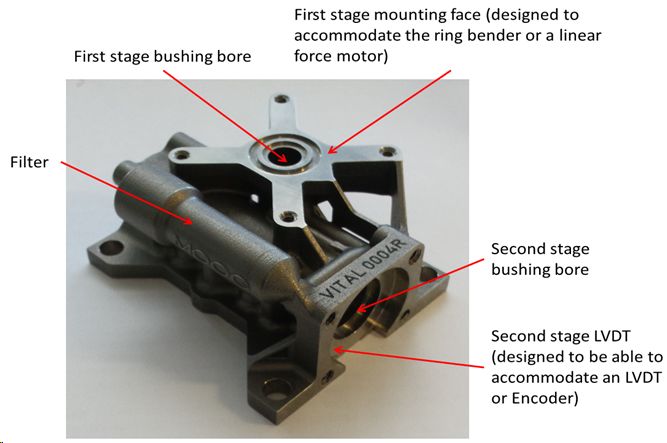

3D打印鈦合金閥體。

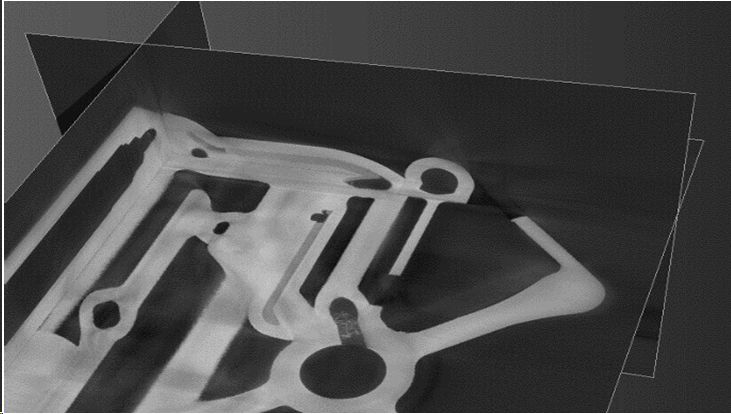

X光掃描檢查結果。

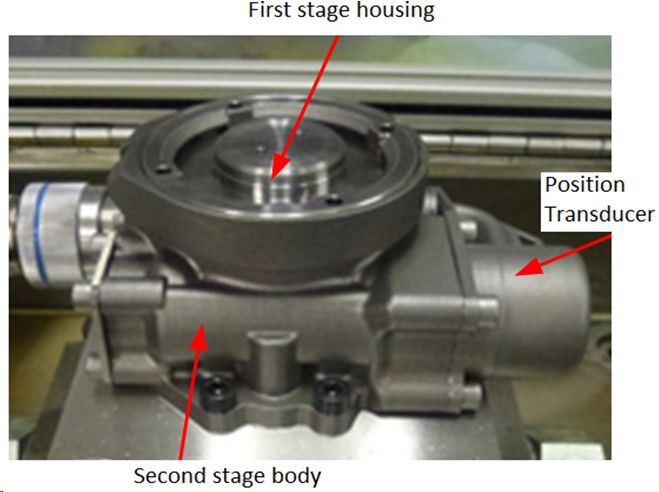

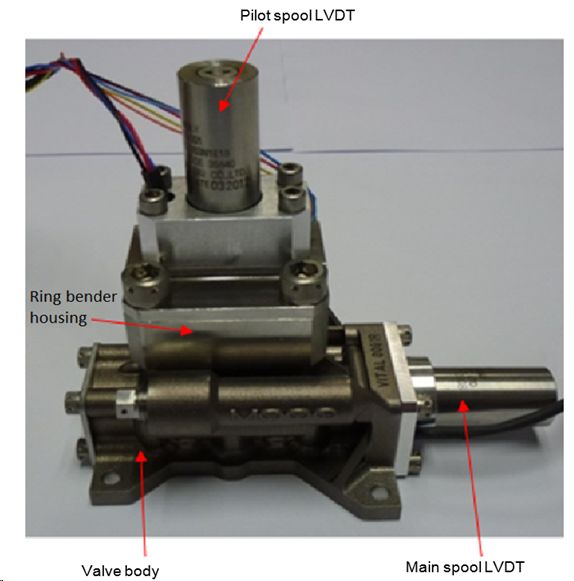

伺服閥最終樣品。

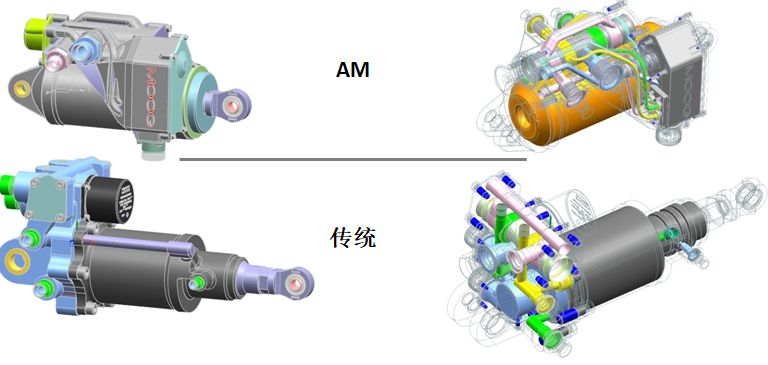

關于集成的航空執行器，3D打印取消了一些螺釘，管接頭，管路以及相關的接口等，使得其更輕，更緊湊。

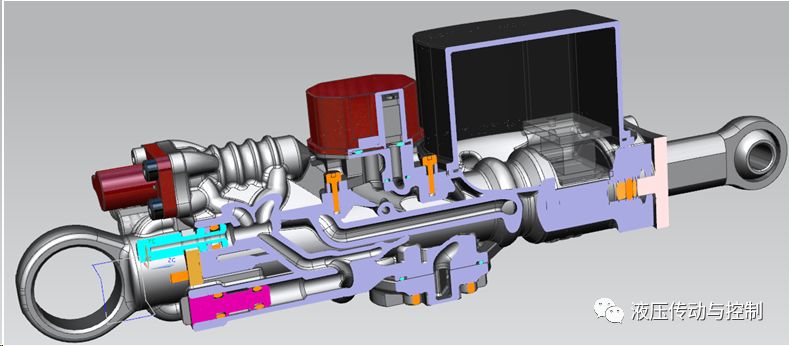

Moog使用在機器人上面的3D打印電液執行器。液壓元件諸如先導閥，閥芯，過濾器，油缸，傳感器以及控制器等實現有效布置和互聯。

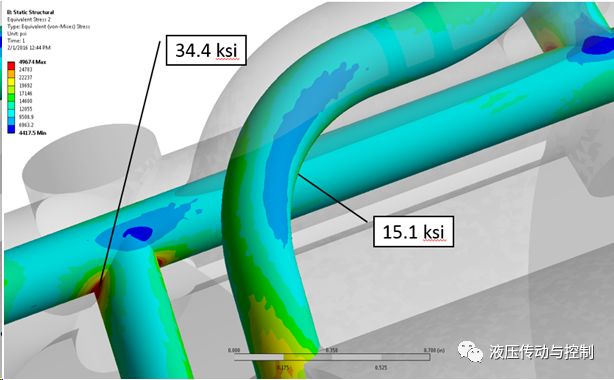

鉆孔交叉處的應力集中被消除；通過彎管，減小了壓降；避免交叉鉆孔，減小工藝堵和死區，提高液壓剛度。
