單相串勵電機和三相交流異步電機在高空作業平臺中的應用

高空作業平臺中常見的電機大多是單相串勵電機和三相交流異步電機，在上一篇公眾號文章中有提及電機在高空作業平臺中的應用，電動化逐漸成為業界常態，各大廠家也都在這一塊上蓄勢發力。高空作業平臺和電一直是脫離不了干系的，即使在發動機動力的柴油越野、柴油臂架車也無法完全拋開電或電機。最為常見最為普通的液驅剪叉車，雖然名為液驅剪叉，但實際動力來源還是電機，這類高空車上應用的電機一般是單相串勵電機，電驅類的剪叉車上也有使用直流電機，但相對于需要效率或性能的電驅車往往使用三相交流異步電機，也就是這兩類電機在高空作業平臺上的應用比較廣泛，我們沿著這個思路來聊一下關于直流串勵電機和三相交流異步電機在高空作業平臺上的應用。

在液驅剪叉上應用的電機是直流的，為什么這里將串勵電機稱為單相串勵電機，單相串勵電機是交直流兩用的電機，在使用直流電時可以稱為直流串勵電機，在使用單相交流電時可稱為單相交流串勵電機，因此它又俗稱串勵電機或通用電機（Universal Motor），是交直流兩用的的電動機，串勵電機在結構上是因電樞繞組和勵磁繞組串聯而得名。

串勵電機在日常生活中的應用是非常廣泛的，像我們常見的電動工具一般都是串勵電機驅動的，串勵電機具有轉速高、體積小、啟動轉矩大、轉速可調等特點。在高空作業平臺上用于載重舉升時可以提供較大的動力，如12米或10平臺高度的車，一般額定載重為350KG，在滿載舉升時需要較大的動力提供，峰值電流可接近或超過300A，這時就靠著這個串勵電機為舉升提供足夠的能量。在工作時靠著電刷和換向器使其向著一個方向運轉，串勵電機的轉動方向始終朝著一個方向運轉，這使得它在換向方面操控上不方便。

高空作業平臺上使用的串勵電機通常配合使用的馬達驅動器是電壓調節的，通過ECU輸出0~5V的模擬量信號給馬達控制器，馬達驅動器再將控制信號給到電機，實現電機的調速。我們常見的馬達驅動器，比較知名的柯蒂斯1204M-4201用在液驅剪叉上是比較多的，這款類似的驅動器，國內較多的驅動器廠家也早已成熟應用，在成本和性能或性價比方面國產的驅動器更加有優勢，驅動器和電機的接線和應用非常方便，這類驅動器有帶有微控制器的，也有純硬件的，純硬件的驅動器內部參數不可調或優化不方便，帶有微控制器的驅動器可以通過編程器或上位機進行參數調節或修改，優化驅動器的動力曲線，使電機的動作曲線更平順、性能更佳。當鑰匙使能信號和模擬量調速信號給到驅動器時，驅動器開始輸出控制電機轉動，電機與驅動器的接線方式如下：

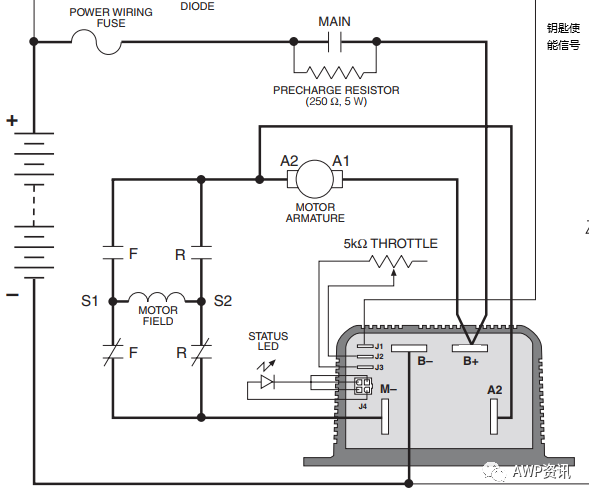

圖1 1204M接線示意圖

在電驅車上交流電機的應用很常見，尤其近兩年開始電驅車在市場上逐漸多了起來，像鼎力、臨工等主機廠商都推出了主打的交流剪叉，去年展會上臨工就推出了14米的交流剪叉，今年在鼎力官方宣傳上也推出了全系列高度的交流剪叉。可見交流剪叉的落地應用是越來越扎實了。電驅越野剪叉上交流電機更是成為整車動力的首選。上篇文章電機在高空作業平臺中的應用我們介紹過交流電機的工作原理，三相交流異步電機基于定子旋轉磁場和轉子電流的相互作用產生的力，使電機轉動起來。

三相交流異步電動機也是應用廣泛的一種電機，三相交流異步電機具有結構簡單、運行可靠、價格便宜、過載能力強等特點，被廣泛使用。機械特性是三相交流異步電機的主要特性，它是指轉速和電磁轉矩之間的關系，在剛開始啟動時，啟動轉矩大于反抗力矩就可以讓電機轉動起來，隨著轉速的上升，啟動加速中的BC段，電磁轉矩會一直增大，BC段會很快隨著速度加快而越過，之后就是AB段，這段會隨著轉速上升電磁轉矩下降，當轉速達到某一值時，電磁轉矩與反抗轉矩的力相等，這時轉速也不再上升，這時就處于一個穩定狀態。所以交流異步電機的機械特性有兩個區域，一個是加速過程的BC不穩定區，另一個是AB段穩定區。電機一般都工作在穩定區。

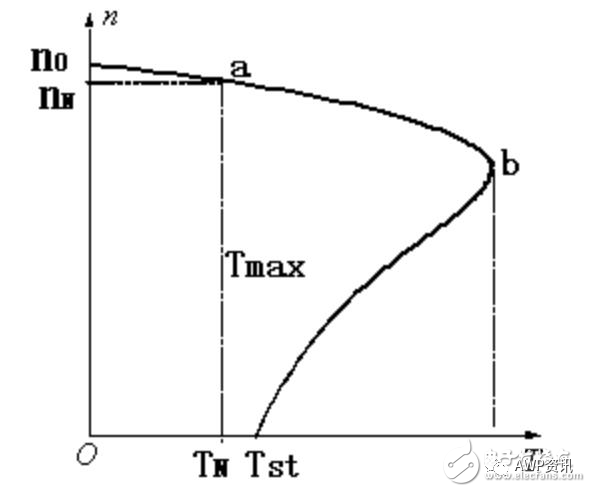

圖2 交流異步電機機械特性曲線

高空作業平臺上應用交流電機驅動，但是整機的電源都是直流電，電機是如何驅動的呢？這里又要回到我們所說馬達驅動器上來了，我們熟知業內在高空作業平臺上的電機驅動器也就那么幾家，國產廠商也是在大力推廣，或者說高空作業平臺的國產化也逐漸成為趨勢，交流電驅在實際的應用中效果也是不錯的，動力或效率都有明顯的優勢。我們當前應用廣泛的驅動器如ZAPI的COMBIACX/ACEX這種類型的驅動器，我們看一下它的性能參數（參考來源于ZAPI數據手冊，詳細手冊可在海鋒博客下載），工作電壓24V，三相交流工作狀態，持續工作最大輸出70A，工作2S最大瞬間輸出可達165A。控制方式上一般有模擬信號調速控制和CAN總線控制方式，在傳統的小電驅上使用的較多的還是模擬信號調速的方式，在新型的電驅車上逐漸推廣使用CAN總線控制，CAN總線控制接線簡單，控制方式靈活，調節方便，這也是今后剪叉車整車CAN總線應用的趨勢。下圖是接線參考圖

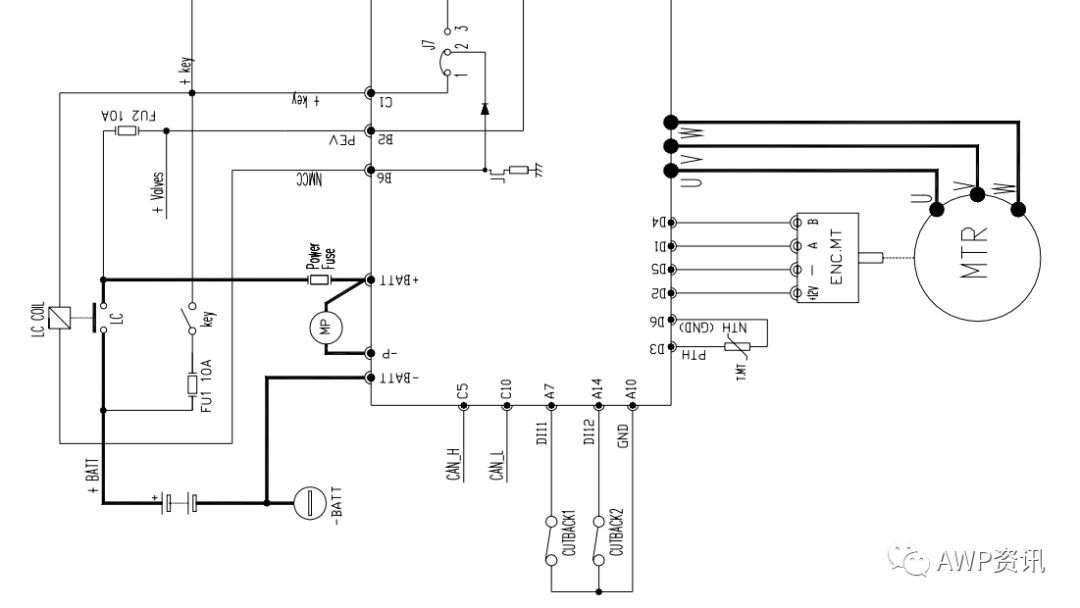

圖3 交流異步電機電驅接線參考圖
