目前市面上Xflow相關的資料中并未見有關Joints(關節)的應用案例，本篇就來研究一下這個工具的應用。

Joints建立的方式：Project Tree>Geometry>Joints，右鍵單擊Joints選擇Add joint進行創建。刪除的辦法也是右鍵單擊Joints，選擇Remove joint進行刪除。

Joints的作用是把兩個幾何體約束在一起，或者把一個幾何體約束在一個固定點上。

Joints分為兩類，一類是平面鉸Hinge，另一類是球鉸Ball。

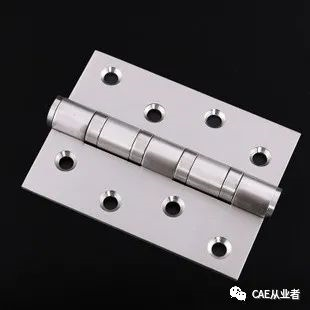

先來研究一下Hinge。Hinge的創建需要設定一個固定點坐標和一個方向向量，這個很好理解，就比如一扇門和門框之間需要合頁進行固定，而合頁就是一個hinge平面鉸。

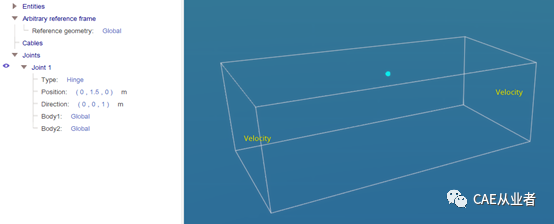

Hinge創建以后，會在定義的固定點坐標處顯示一個點，如下圖所示：

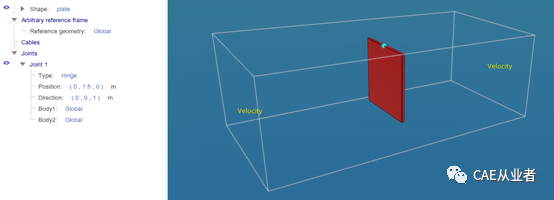

接下來CAE從業者做一個平板，演示一下平面鉸Hinge的作用。把平板作為一個幾何體，第二個幾何體為默認的Global幾何系。固定點建立在(0,1.5,0)坐標點，方向向量定義為z向，即下圖中的平板可以繞著左側面的上邊線進行旋轉，也就是說平板只有一個旋轉自由度。

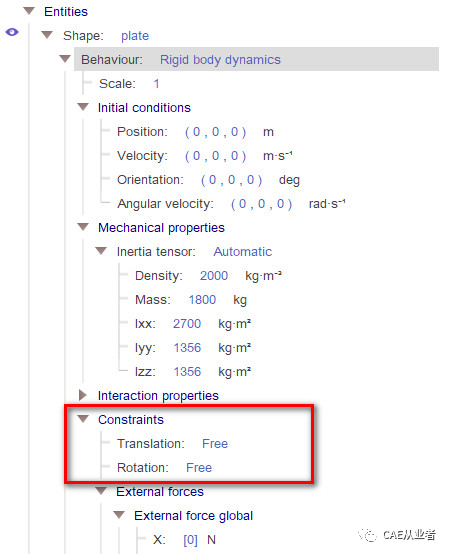

有一點值得說明的是，Joint只有在幾何體中至少有一個被定義為Rigid body dynamics動力學行為的時候才可使用，如下圖所示。注意本案例中的平板的約束不需做任何設置，全部放開即可。

平板在風力的作用下，擺動的動畫如圖所示（注：為手機拍攝編輯貼，小伙伴們湊合看吧）。

在改變外部壁面的情況下，考慮恢復系數0.5時，平板也可能具有如下的動力學形態：

本篇是從本人微信公眾號“CAE從業者”中轉載過來的，可能格式上有一些問題，有興趣的讀者可去公眾號里看原文。
