在上一篇文章Fortran語言的自由格式與固定格式中，曾經討論過Abaqus的Fortran子程序在默認狀態下只能使用固定格式，而實際上自由格式更為靈活好用，其一行不受72個字符的限制，并且可以將多個語句寫在同一行，同時續行符相對于固定格式也更為好用。本文主要描述下如何實現在abaqus中采用Fortran自由格式編程。

    以幫助文檔中的經典塑性UMAT子程序為例：

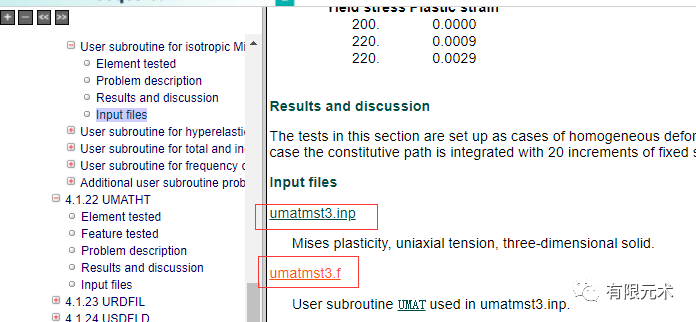

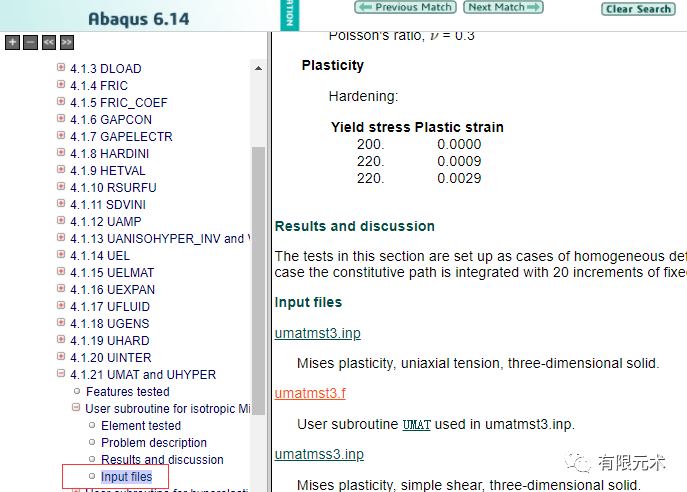

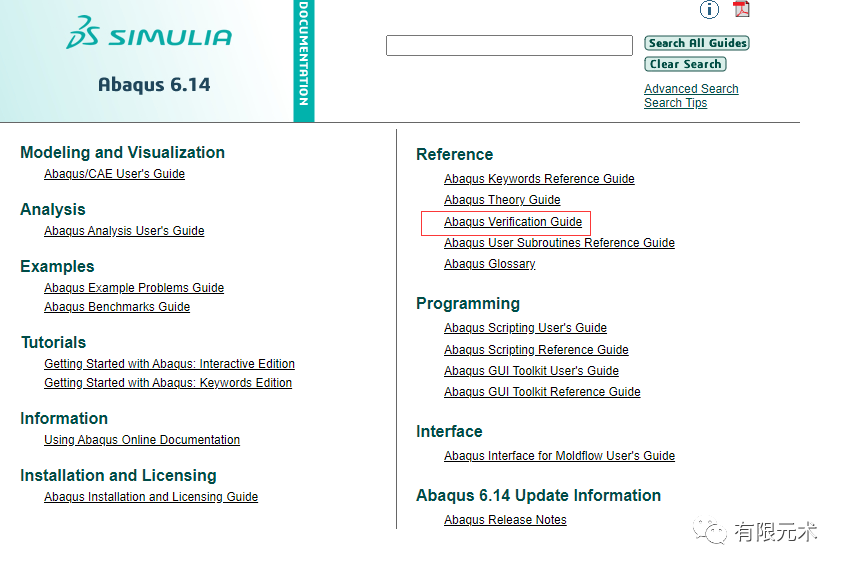

   （1）打開Abaqus documentation，點擊Abaqus Verification Guide，并進入UMAT AND UHYPER下的input files；

    （2）下載inp文件及f子程序，用文本編輯器打開umatmst3.f，可以看出其采用的是固定格式編寫；

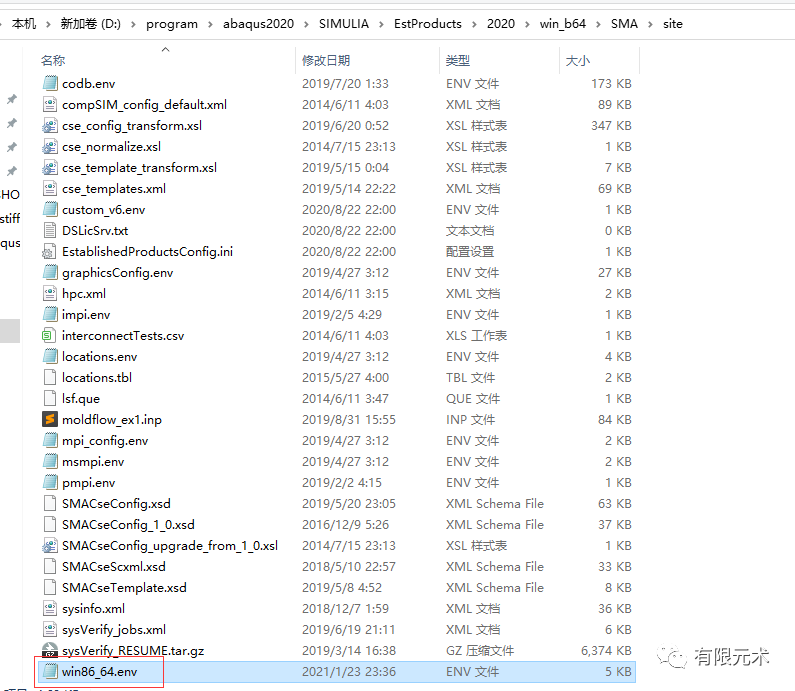

  （3）修改abaqus的運行環境，加入支持自由格式的設置：找到abaqus環境的配置文件，對于abaqus2020和abaqus2021版本，該文件為以下路徑的win86_64.env文件：

  對于比較早的abaqus版本如abaqus6.14，該文件可能叫abaqus_v6.env。總之通過搜索等方式找到該文件并打開即可。

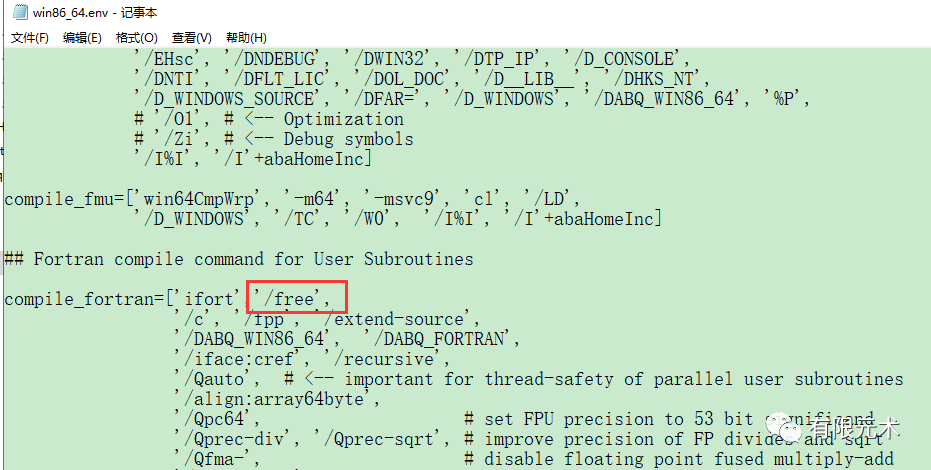

  （4）在.env文件中加入使用自由格式的命令：

（5）將子程序修改為自由格式，需要修改的內容主要包括 續航符，注釋等。事實上，國內知名的Fortran程序論壇FCODE論壇提供了一個將固定格式轉化為自由格式的工具“鵝毛筆”，路徑如下：http://quill.fcode.cn/

 打開umatmst3.f，復制全部代碼粘貼到鵝毛筆的頁面，選中“固定格式（ .for 或 .f ）轉自由格式”，再點擊“開始轉換”，則自動生成了自由格式的代碼，將代碼復制到umatmst3.f替換原固定格式的代碼（不需要修改文件名和文件名后綴），同時手動將代碼中的”Invlude”替換成”include”（此處是轉化工具鵝毛筆的一個bug，因此需要手動修改）。

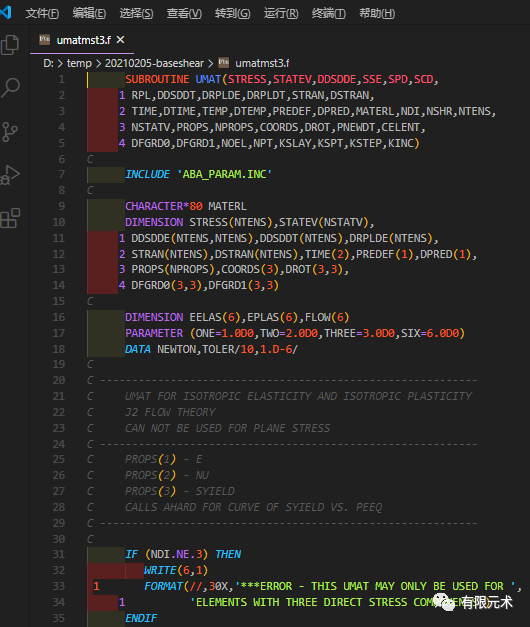

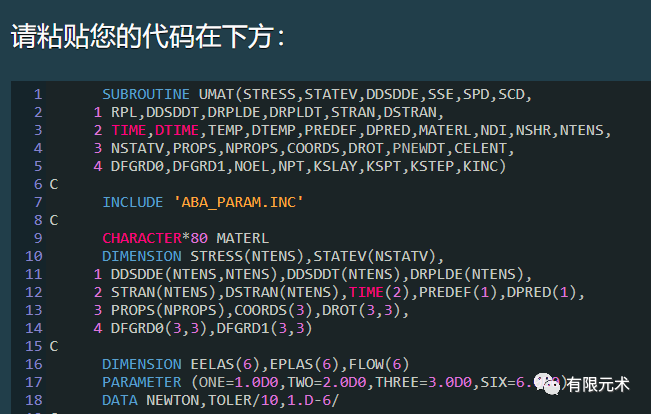

轉換前的代碼

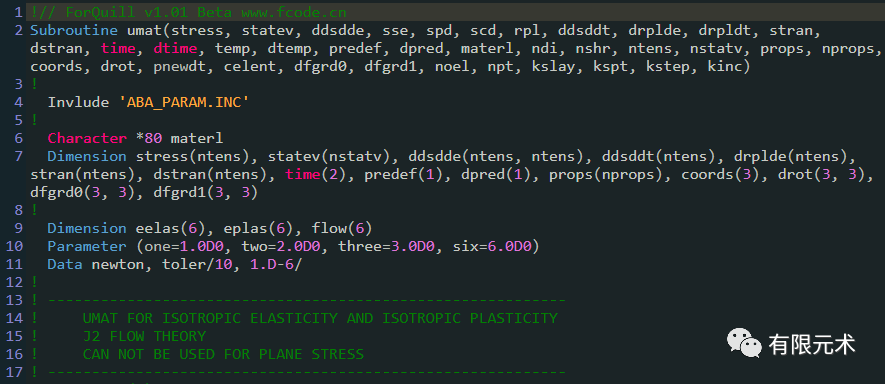

轉換后的代碼

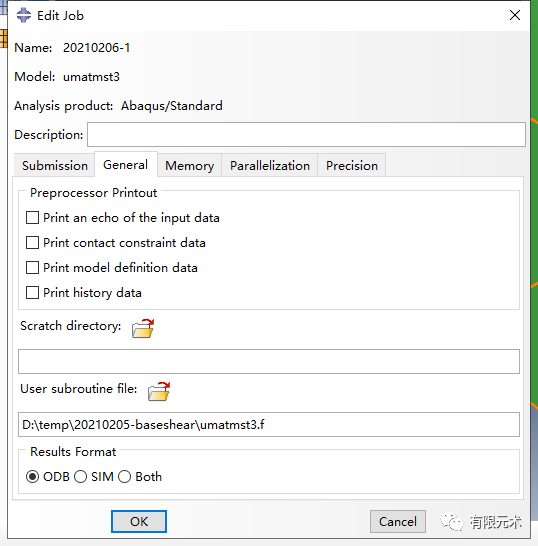

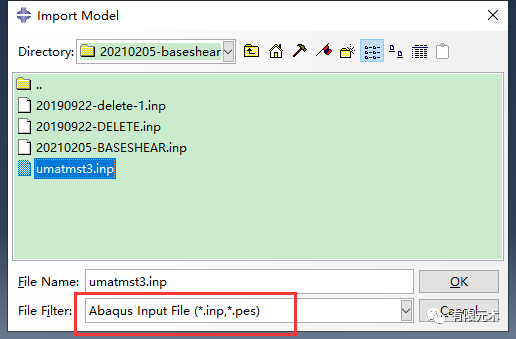

（6）打開abaqus cae，使用file-import-model導入umatmst3.inp文件，創建job，選擇子程序并且提交。

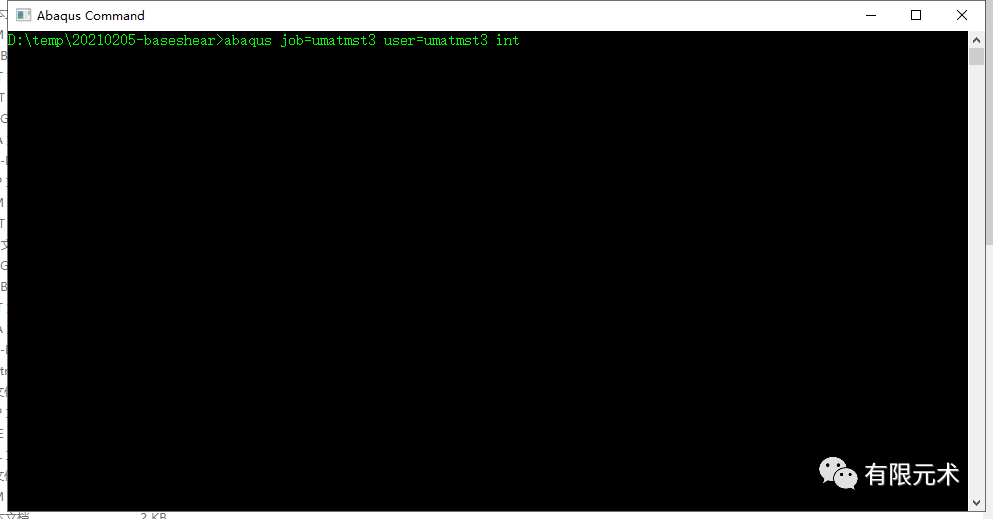

或者采用abaqus command命令提交：

注：修改.env支持自由格式后，則按照固定格式編寫的子程序則不能正確使用，如果提交會報語法錯誤，此時可將代碼的固定格式用“鵝毛筆”轉自由格式再提交或者重新打開.env文件將“,/FREE,”命令刪除使其重新支持固定格式?？傊潭ǜ袷胶妥杂筛袷街荒芏x一。
