之前看過一篇文章進行了半穿甲戰斗部穿仿真，基本思路是先讓裝炸藥后的戰斗部（不設置起爆點）侵徹靶板，得到戰斗部穿透靶板的大概時間，然后再設置起爆點延時起爆，延時的時間就是第一次仿真得到的穿透時間，實現戰斗部穿爆仿真。

下面還是以裝填炸藥裝藥的穿爆例子實現一下。

1、基本模型及材料選擇：

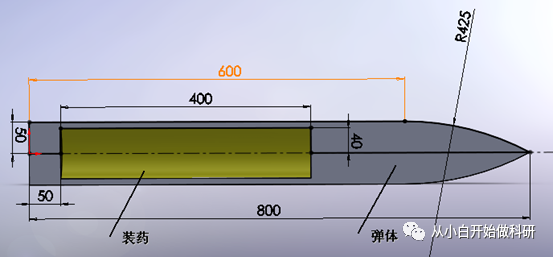

進行2d軸對稱建模，外殼選擇鎢合金，裝藥選擇TNT，靶板選擇4340鋼。建模步驟為先建立彈體和彈頭兩個part，然后使用 join功能 將兩個part的節點合并，對于彈體，刪掉中間裝填炸藥的部分，最后再建立裝藥part即可。（需要注意，由于裝藥選用的是拉格朗日算法，還需要將裝藥part適當 scale縮放 ，留出一定間隙）

2、初始條件、邊界條件、接觸設置；

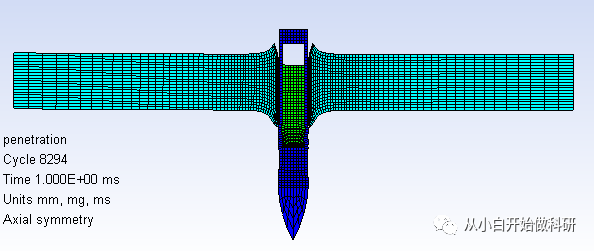

彈體以800m/s速度穿甲，靶板厚度為200mm，半徑1000mm，接觸設置Lagrange/Lagrange相互作用，靶板上面一行節點設置固定約束，進行初步仿真。彈丸在1.0ms即將貫穿靶板，因此可設置裝藥起爆時間為1.0ms。

3、設置Detonation及起爆時間，重新進行仿真。

上述結果大體上可以反映穿爆過程。
