研究背景

本次研究對象木質結構，這種傳統材料其實有著顯著的各向異性。使用木頭制作的交叉層壓板（圖2），即CLT板同樣具有各向異性。CLT板材在兩個主方向上有不同的抗彎剛度和平面穩定性，在墻面和地板的建造中都有使用。

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖2

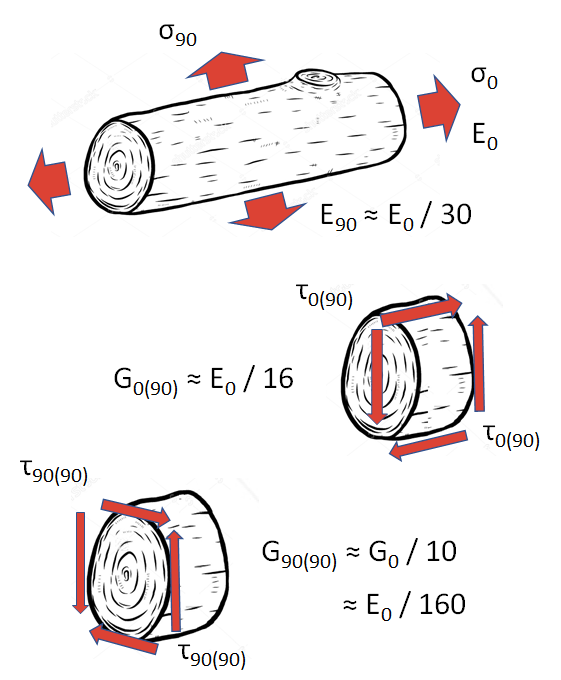

圖1 木材的各向異性

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖3

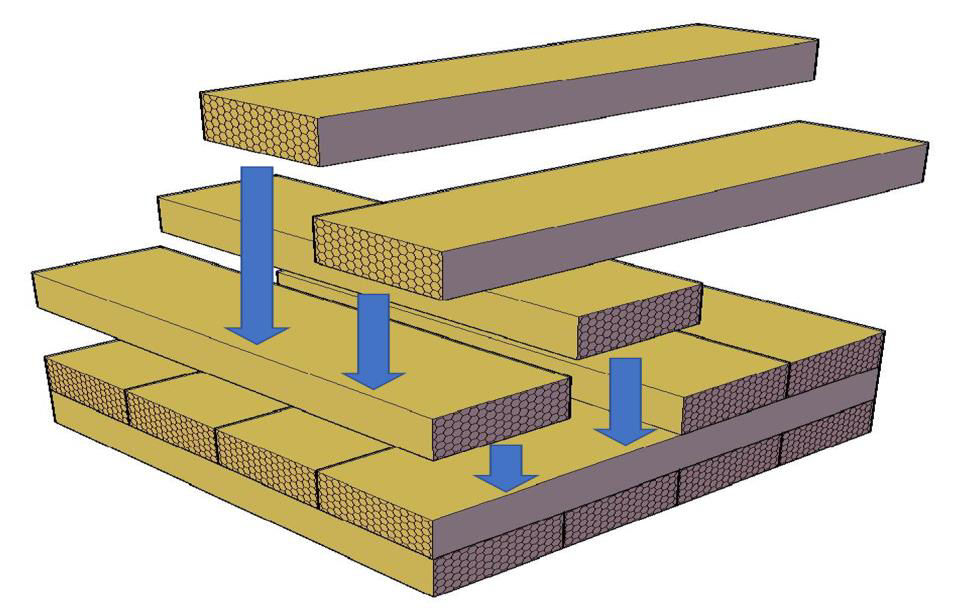

圖2 CLT板的結構

木質結構在地震的整體表現主要由接觸和離散的連接結構決定。連接結構對壓縮沒有反力，但對拉力或剪力有尖銳的響應，并且板與板之間的接觸是單邊的。

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖4

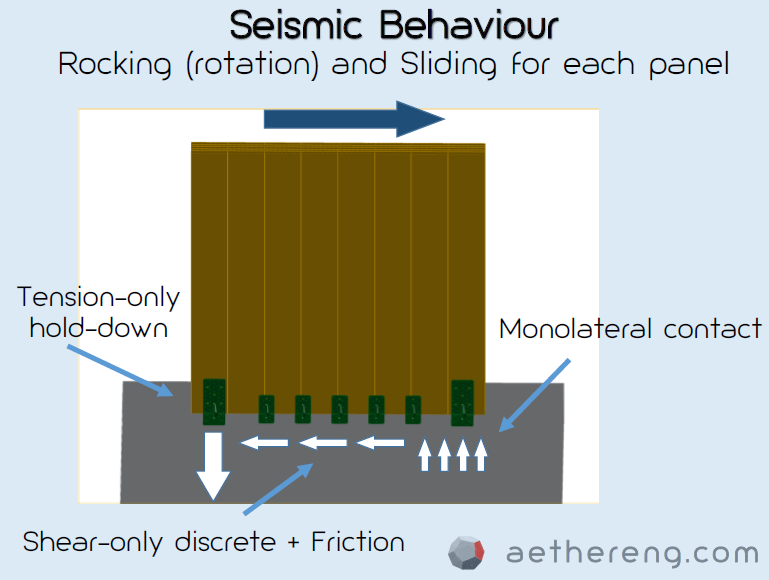

圖3 地震對結構的作用方式

自動化建模方法

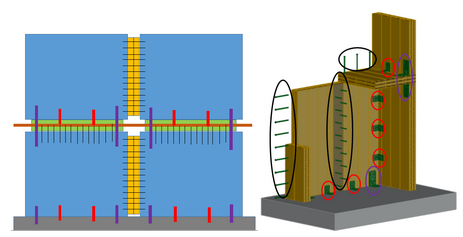

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖5

藍色：墻面

黃色：墻間接觸面

綠色：墻地板接觸面

暗紅：地板面

鮮紅：角支架（只有抗剪剛度的K_T_D_L 彈簧）

黑色：WC/WFC/FC

（有抗剪剛度和軸向剛度的K_T_D_L 彈簧）

紫色：拉力構件（只有軸向剛度的K_T_D_L 彈簧）

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖6

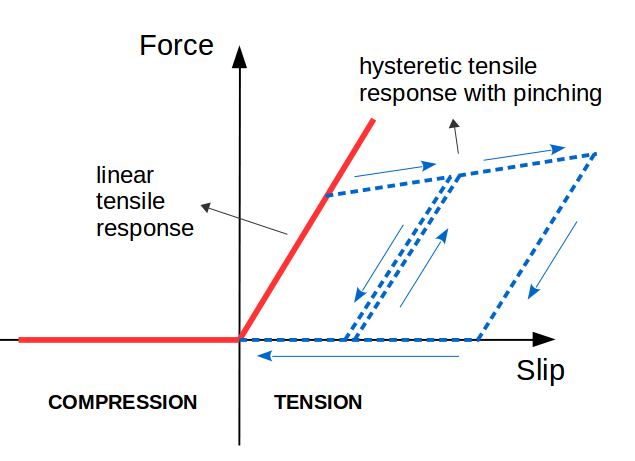

圖5 拉力構件的力學響應

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖7

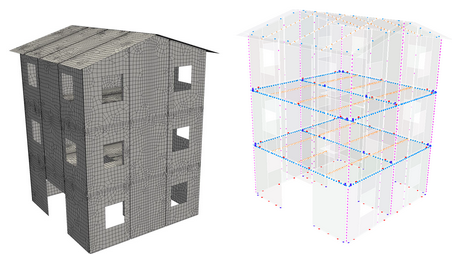

圖6 網格

模型一共有449個面（61個CLT板），204個有接觸和摩擦的邊緣，1543個離散元件代表9種連接構件，211個板件連接。所有的組和連接區域都是自動生成的。

計算結果

線性模型

無摩擦接觸

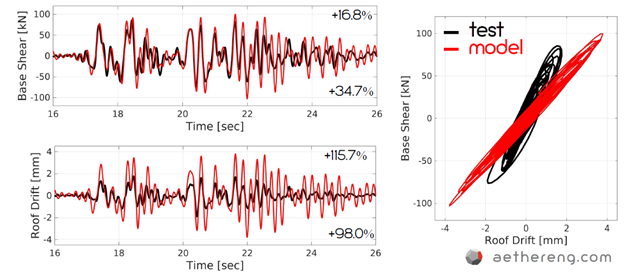

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖8

非線性模型

有接觸摩擦，μ=0.2

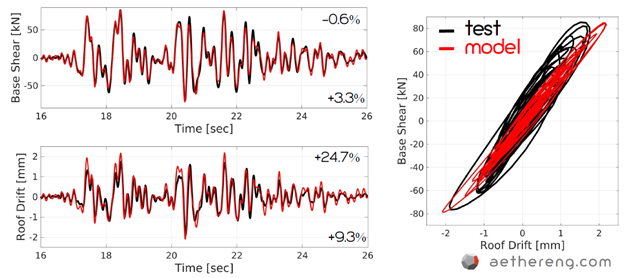

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖9

非線性模型

有接觸摩擦，μ=0.2

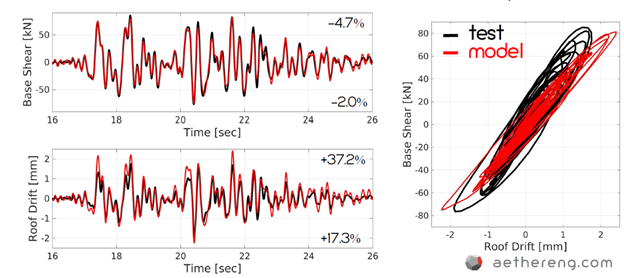

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖10

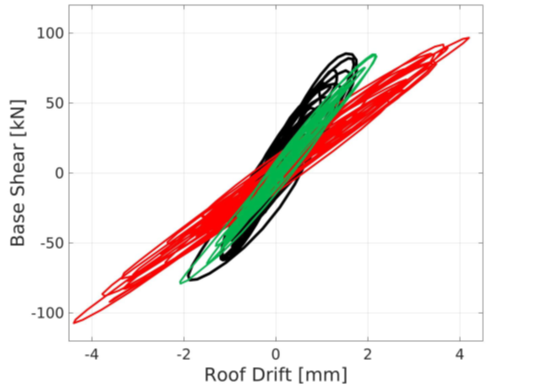

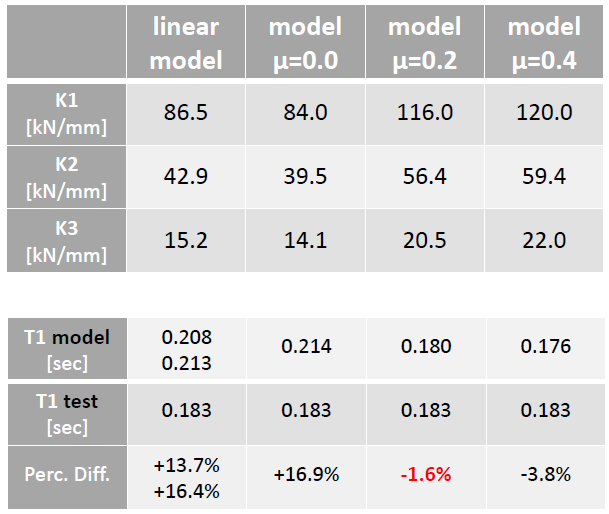

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖11

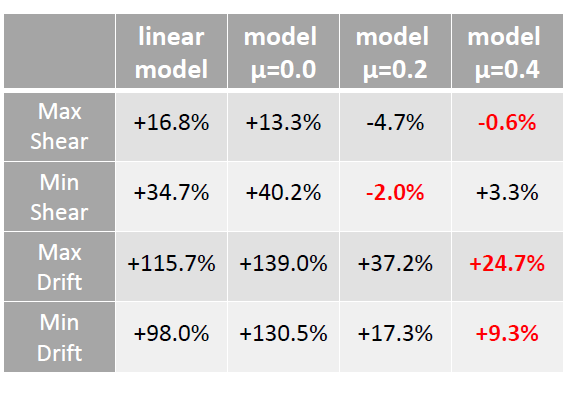

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖12

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖13

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖14

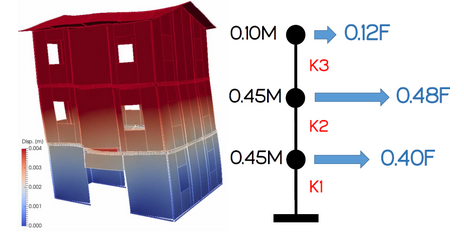

低加速度時的兩種建模的差別

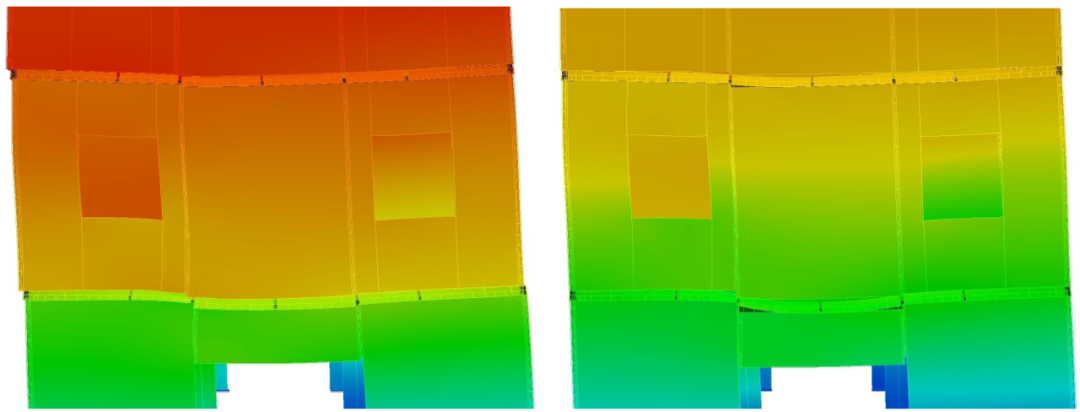

EDF開源CAE | Code_Aster 對層壓木質結構的地震響應進行自動化非線性建模中的應用的圖15

（左）直接連接，（右）有接觸和摩擦

（左）時變場驗證，（右）累計場驗證

結論與展望

檢驗的應力場包括：

板子的軸向（壓或拉）力與扭矩結合產生的板在縱向的應力；
垂直于板的剪切力產生的縱向剪切應力；
板子的軸向（壓或拉）力與扭矩結合產生的板在橫向的應力；
垂直于板的剪切力產生的橫向剪切應力；
平面內剪切應力取總應力和凈扭轉剪切應力的較大者。

最終結果由真實比例的實驗測試驗證。

基于code_aster 的超強能力，使在考慮摩擦的情況下，用自動化結構建模來設計復雜結構得以實現。這些非線性分析結果顯著優于線性分析，結構的動態特性在低加速度下也會變化。這些建模方法在未來可以拓展應用于其他結構系統。

參考文獻

[1] Ioannis P. Christovasilis, Lorenzo Riparbelli.Validation & Verification of automated non linear modelling for the seismic response of cross laminated timber structures.
