本文通過一個應用案例，將整體使用AP AUTOSAR的流程簡單介紹。同時，讀者將理解AP AUTOSAR的幾個基本平臺組件?；谶@個案例，讀者可以了解最基礎的AP AUTOSAR開發流程。其中，重點介紹了AP AUTOSAR建模。

1

開發流程

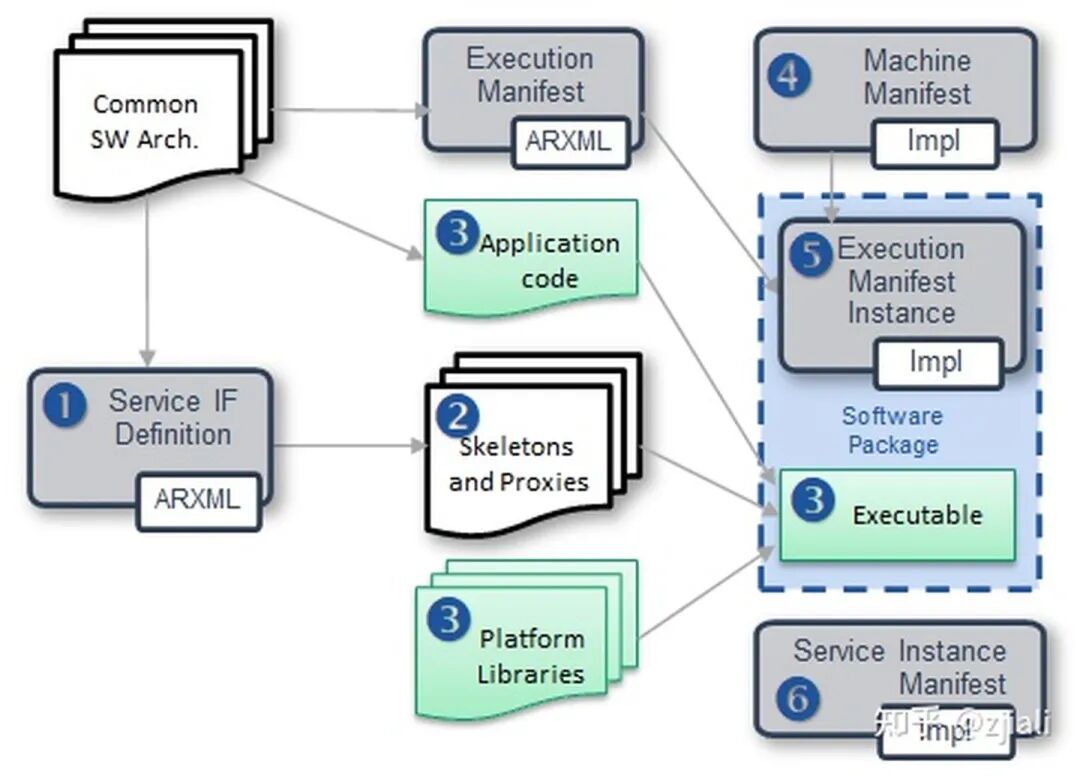

AP AUTOSAR開發流程：

• 定義服務：輸出ServiceInterface, 屬于OEM工作范圍。
• 生成基于Skeleton/Proxy 的Class。使用AUTOSAR供應商工具鏈。
• 實現SWC和使用目標軟件平臺工具鏈編譯為可執行文件 Executables。

• 生成Machine Manifest。描述目標硬件和軟件平臺環境。將應用映射到進程。使用AUTOSAR工具鏈。

2

案例：服務定義

將車輛功能拆解為服務的部分在這里就不多講了。我個人認為這個跟業務邏輯強相關，跟IT域的方法論沒什么太大區別。

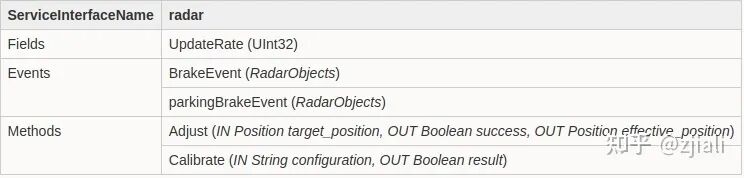

一個服務接口需滿足SOME/IP的組成，里面包含3部分：Fields，Events，Methods。技術細節請參看SOME/IP介紹。

本文假設一個服務接口RadarFusion。

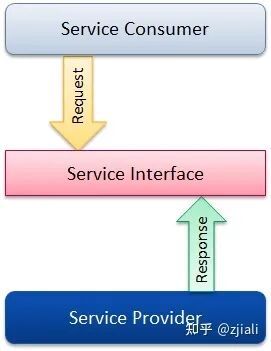

對于一個SOA服務接口，肯定至少得有一個Provider和可能多個Consumer。

3

使用工具鏈生成Skeleton/Proxy

Skeleton/Proxy是在CM （Communication Management）選擇的基本設計模式。這是軟件設計模式里最常用的幾個設計模式之一。AP AUTOSAR基本上參考了GENIVI的CommonAPI設計。原因嘛，都是BMW主導的唄。

做個和比較常見的Publisher/Subscriber模式比較：

Publisher	Skeleton	提供服務
Subscriber	Proxy	請求（或消費）服務

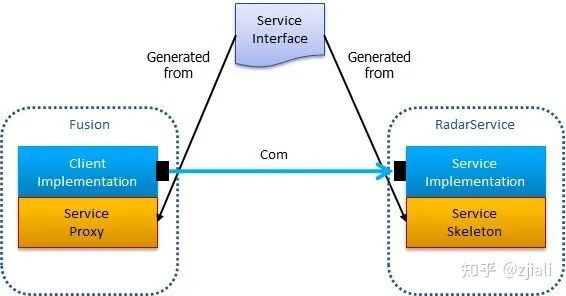

如圖所示，Skeleton/Proxy的代碼由AUTOSAR工具鏈自動生成。跟應用相關的主要是一個頭文件。

4

SWC定義和實現

這個案例里，兩個SWC對應兩個可執行文件。

服務接口為ap/radar。

RadarService提供輸出接口radar_PPort， Fusion提供輸入接口radar_RPort。

接下來，實現RadarService和Fusion兩個SWC。

幾個 關鍵點：

• SWC里 只允許使用POSIX PSE51接口。
• SWC一般用C++14代碼規范。注意遵循AUTOSAR標準文檔Guidelines for the use of the C++14 language in critical and safety-related systems。

• SWC與其他SWC或者平臺模塊只能通過CM接口。

注解：

• 標準里沒有文件系統接口，只有Persistency平臺模塊。所以嚴格來講，直接訪問文件系統是不允許的。

• 和CP不同，對通常的外圍定義了標準接口。而AP沒有定義訪問外圍的BSP接口。嚴格來講，AP需要把外圍的訪問抽象為服務。

功能安全：

值得注意的是，如果一個SWC是ASIL，其所依賴的POSIX PSE51庫也必須是通過ASIL認證。一般來講，這是由OS供應商提供。另外，一部分C++14的標準庫也必須通過ASIL認證。這部分一般由編譯器供應商提供。

5

定義目標硬件平臺Machine Manifest

對應于流程里步驟3。用于定義目標環境。

從外看，我們可以把機器看做一個抽象的硬件+軟件平臺和通訊接口。硬件包括一個N核CPU。軟件平臺可以定義為具體OS。通訊接口如上圖，可以有一個以太網接口連接在一個以太網上。

1，定義機器狀態

比如，我們有如下7種狀態定義：

{

"name": "Driving"

},

{

"name": "Leaving"

},

{

"name": "Off"

},

{

"name": "Parking"

},

{

"name": "Restart"

},

{

"name": "Shutdown"

},

{

"name": "Startup"

}

目的是：每一種機器狀態里，可能會激活不同的應用。

2. 網絡配置

在我們這個RadarFusion案例里，我們假定最簡單情況：一個Provider和一個Consumer。

在這里案例里，他們分別部署在不同的ECU上，通過以太網通訊。

首先配置服務發現（Service Discovery，SD）用來交換SD消息。一般是一個multicast地址和UDP端口。

然后是兩個應用本身的網絡配置：

6

應用配置Application Manifest

應用除了代碼本身外，還包含應用配置。

這個案例比較簡單，每個應用只有一個進程。每個進程對應自己的可執行文件。

定義應用到進程的映射

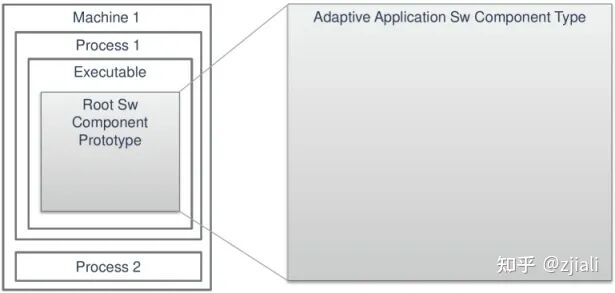

如上圖所示，一個Machine可以有N個進程。每個進程都會對應可執行文件。

7

ServiceInstance定義

這里主要定義SOA通訊怎么映射和部署到transport傳輸層協議，比如SOME/IP。

1 服務接口部署

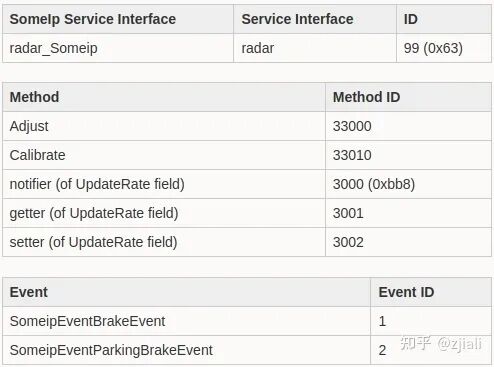

這里定義對于一個接口的SOME/IP Service ID, 每個Method ID，Event ID。應該非常清晰。

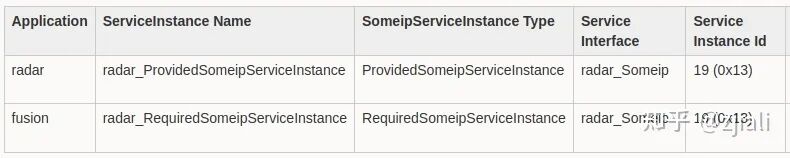

2 服務實例Service Instance 部署

定義一個服務實例是提供方還是消費方。

3 從服務實例映射到目標硬件Mapping from ServiceInstance to Machine

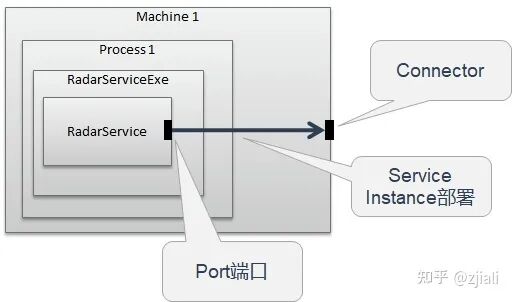

Service Instance可以理解為還在應用的層面，這步將會把一個服務實例映射到目標硬件層面。

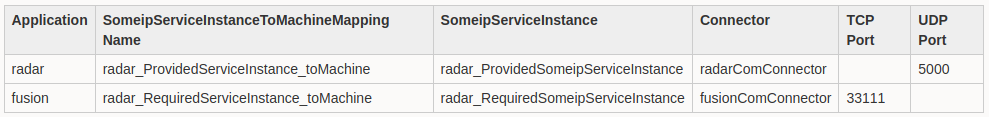

下表可以看出，ServiceInstance列以前屬于應用層面，而Connector和TCP/UDP端口都屬于目標硬件層面。

8

建模總結

下圖能比較直觀的展示應用配置，目標硬件配置，服務實例配置的對應關系。
