一、接管與干預

根據SAE J3016標準的定義，從L0級到L3級的駕駛自動化系統都要求人類駕駛員作為動態駕駛?cè)蝿?wù)后援DDT fallback，在必要時可以接管駕駛控制。即使到了L4級自動駕駛，由于系統無法覆蓋所有駕駛場景，因此在超出設計運行區域ODD時，人類駕駛員也需要接管駕駛控制。

圖 1  人類駕駛員作為自動駕駛系統的“備胎”

接管的本質就是車輛駕駛控制權在“人”與“機”之間的轉換問題，根據駕駛權轉換的發起者和執行者不同，接管可分為由自動駕駛系統發起的被動接管和由用戶發起的主動干預。

圖 2  接管與干預

被動接管的準確定義為：當出現動態駕駛?cè)蝿?wù)DDT相關的系統失效或車輛超出設計運行區域ODD范圍時，由自動駕駛系統向用戶發出接管請求，用戶通過控制橫縱向運動控制的方式予以響應。被動接管強調由自動駕駛系統發起，用戶被動執行。

主動干預的準確定義為：用戶在自動駕駛系統仍處于活動狀態時，主動向橫縱向運動控制裝置提供輸入，系統根據用戶的輸入是否達到閾值選擇退出功能還是繼續執行動態駕駛?cè)蝿?wù)DDT。主動干預則強調由用戶主動發起。

二、被動接管

1、被動接管基本要求

觸發自動駕駛系統發出接管請求的事件可分為可預期事件和意外事件兩類：由可預期事件觸發的接管請求通常屬于非緊急狀況的駕駛權轉換，系統應盡早向用戶發出接管請求，以保證用戶有足夠的時間完成接管動作；由意外事件觸發的接管請求通常屬于緊急狀況的駕駛權轉換，一般難以保證用戶有足夠的接管時間。

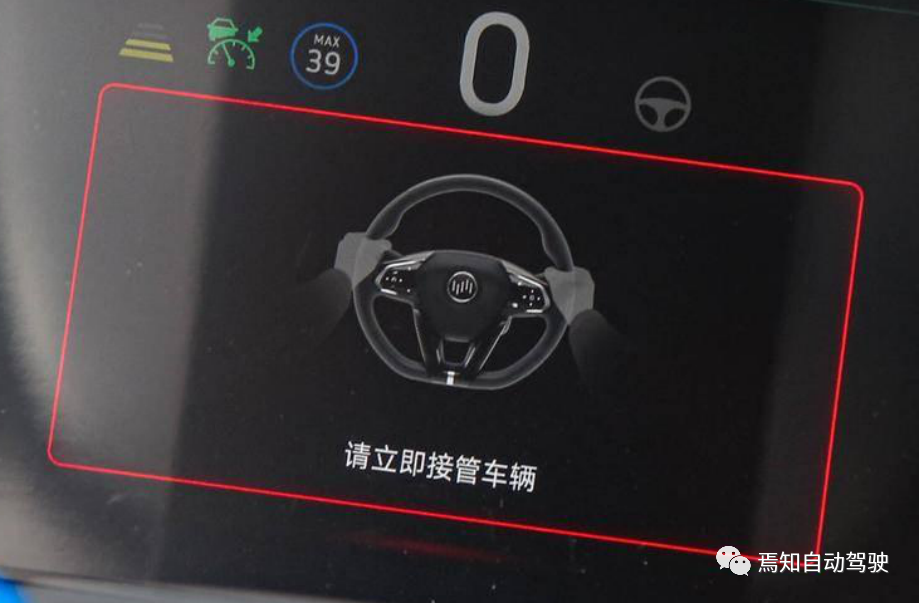

圖 3  請求接管

系統發出的接管請求信號應跟隨請求時間逐步提升警告強度，例如從單純視覺信號報警升級到視覺信號加聲音信號報警，直至接管請求結束。

2、接管功能時序

當可預期事件觸發了非緊急狀況下的被動接管時，自動駕駛系統應繼續運行。如果用戶在一段時間后仍未及時恢復對車輛的控制，自動駕駛系統應能進入最小風險控制MRM，可通過逐步降低車速，確保車輛在可預期事件發生前剎停。

下圖3、圖4分別展示了用戶成功接管及用戶未接管，系統進入最小風險控制MRM的兩種情況下的被動接管功能時序圖。

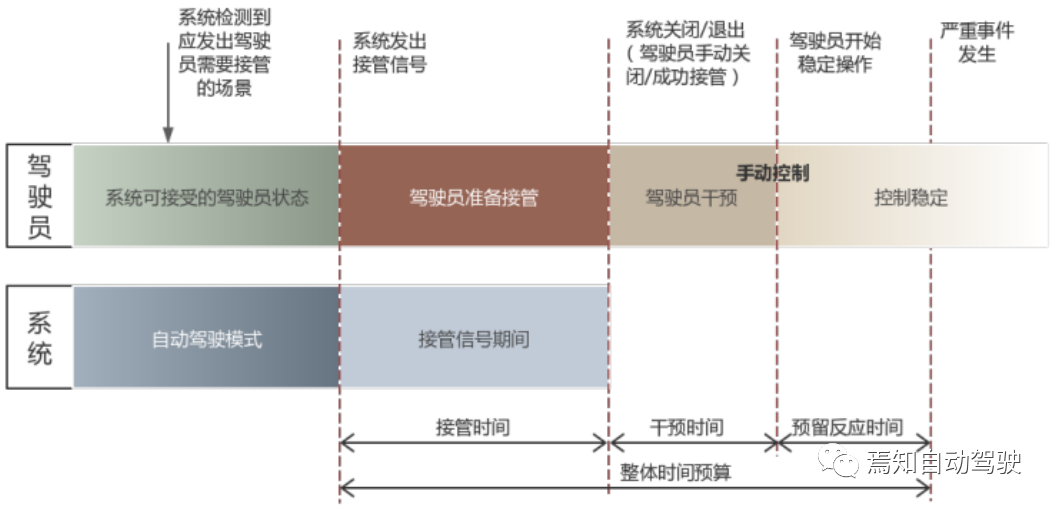

圖 4  可預期事件觸發被動接管：用戶成功接管

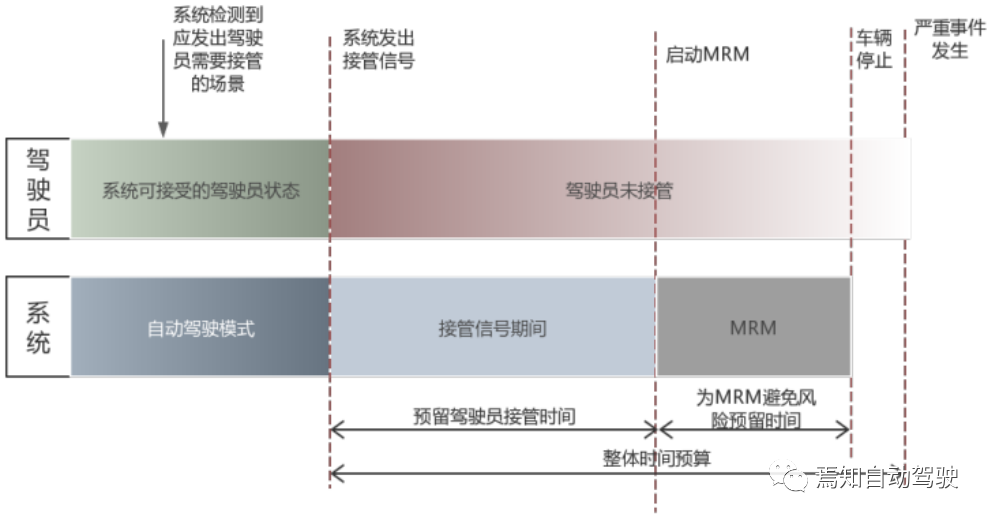

圖 5  可預期事件觸發被動接管：用戶未接管，系統進入最小風險控制MRM

三、主動干預

自動駕駛系統可允許有多種主動干預實現方式，例如用戶可通過操控制動踏板、加速踏板、駐車制動開關、轉向燈開關、危險警報燈開關等不同方式實施主動干預。

而根據用戶采用的干預方式，自動駕駛系統可實現可逆干預和不可逆干預兩種響應：

• 不可逆干預：用戶實施不可逆干預后，自動駕駛系統退出；

• 可逆干預：用戶可選擇只干預一部分動態駕駛?cè)蝿?wù)，自動駕駛系統仍可執行剩余部分的動態駕駛?cè)蝿?wù)，當用戶干預撤出后，自動駕駛系統可恢復執行所有動態控制任務。

自動駕駛系統的報警類功能和運動控制類功能對用戶干預的響應策略可分為以下三類：

• 對于報警類的駕駛輔助功能，主動干預可作為系統報警的抑制條件，如制動操作可抑制碰撞報警FCW、轉向燈操作可抑制車道偏離預警LDW等；

對于運動控制類功能，當用戶干預和系統請求沖突時

• L3級及以下的系統優先響應用戶請求；

• L3級以上的系統應首先保證車輛運行安全，在此前提下再響應用戶請求。
