飛行器氣動外形的優劣對其航程、飛行的穩定性及其他作戰性能有著至關重要的影響。目前，CFD數值仿真計算方法在飛行器的前期設計階段得到了廣泛的應用，一定程度上可以替代實際的飛行器風洞試驗，并可以模擬得到風洞實驗中無法測試的一些參數。

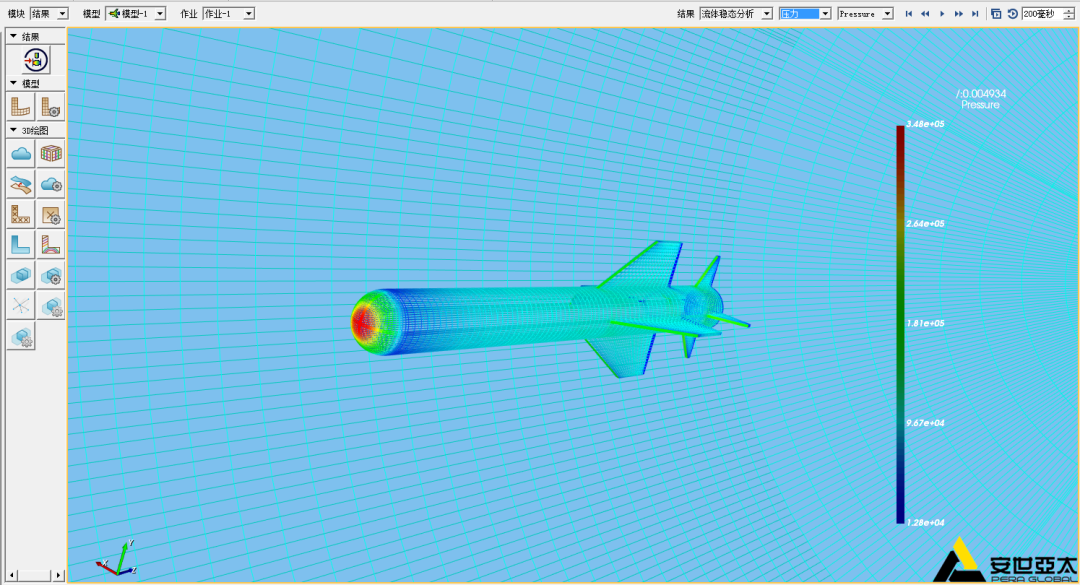

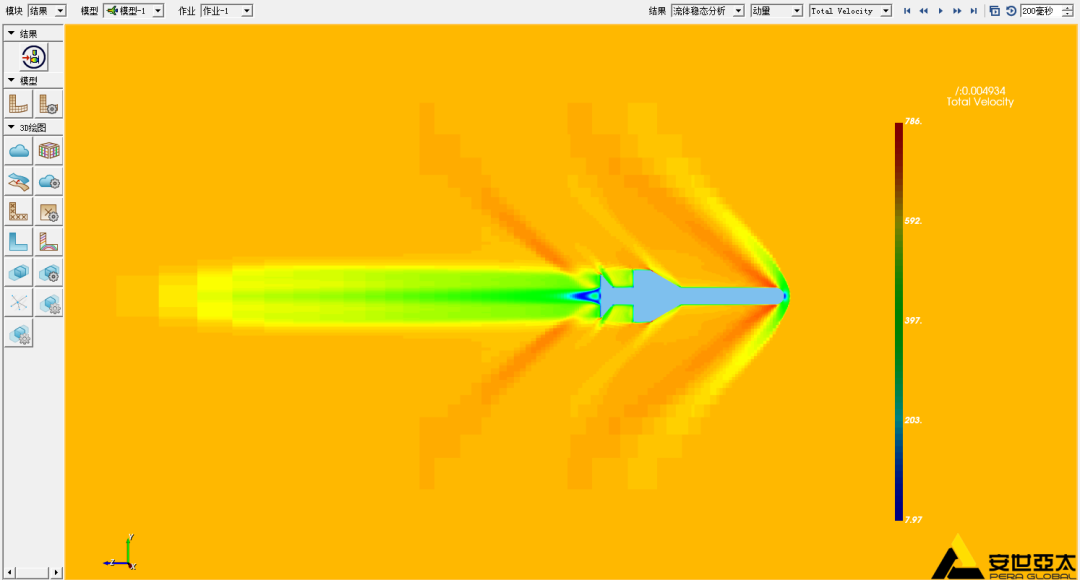

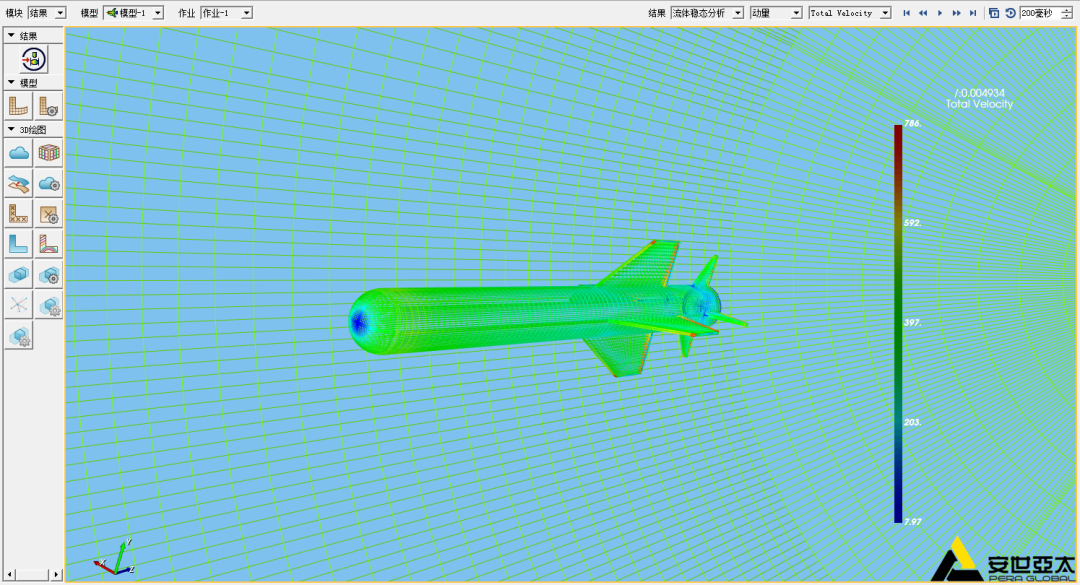

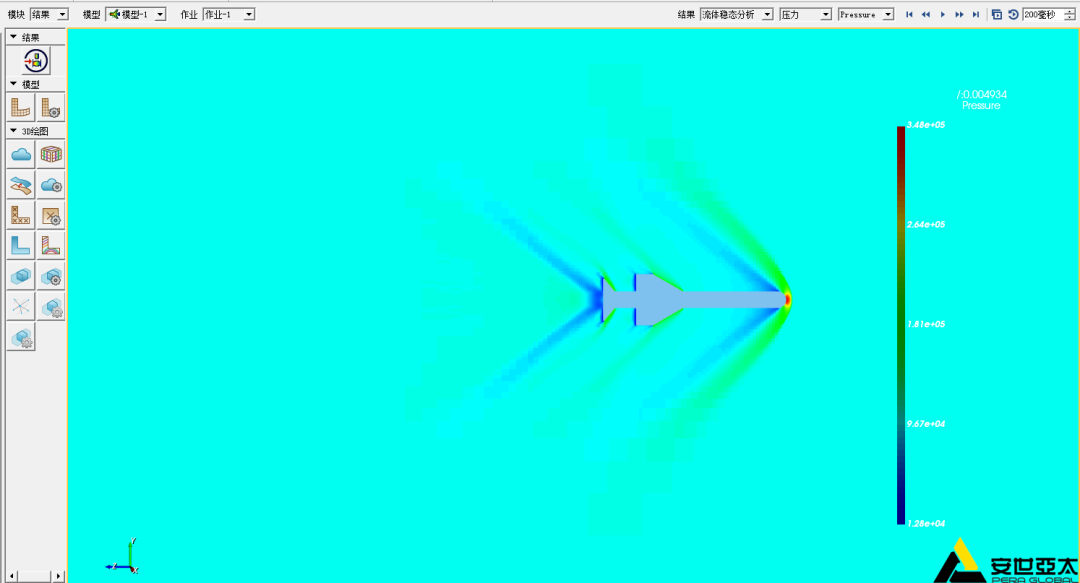

本文基于安世亞太自主開發的PERA SIM.Fluid流體仿真軟件，對某型號導彈的外流場進行了數值模擬計算，得到了相應馬赫數下導彈外流場的壓力及速度分布。

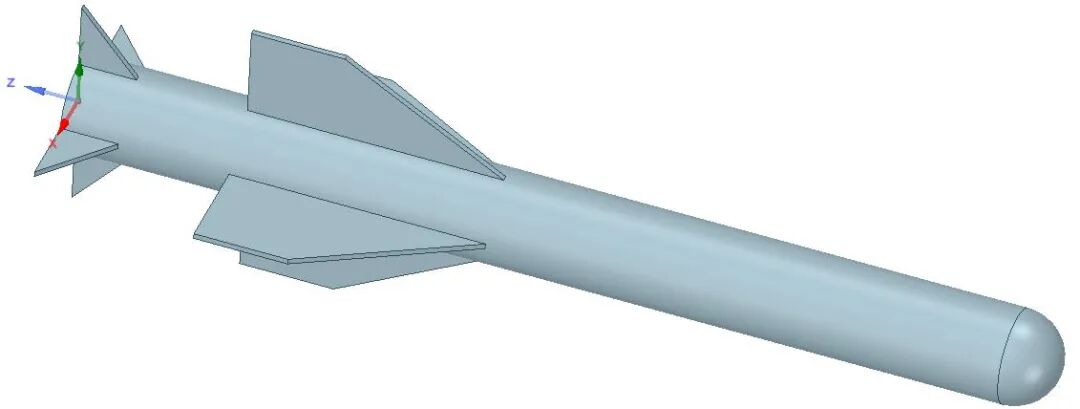

導彈結構如下圖所示（彈體長1米）。

基于PERA SIM.Fluid流體仿真軟件，具體的仿真工況條件為：

馬赫數1.53（520.7m/s）；
AOA攻角0° ，H=0km；
無窮遠場壓力入口101325Pa。

來流假設為理想氣體；用給定的自由流馬赫數和靜態條件來模擬無限遠場處的自由流動，計算的湍流模型為k-Omega SST，其可以很好地模擬飛行器外流場的附著流動和薄層自由剪切流動，且具有良好的魯邦性和數值收斂性。

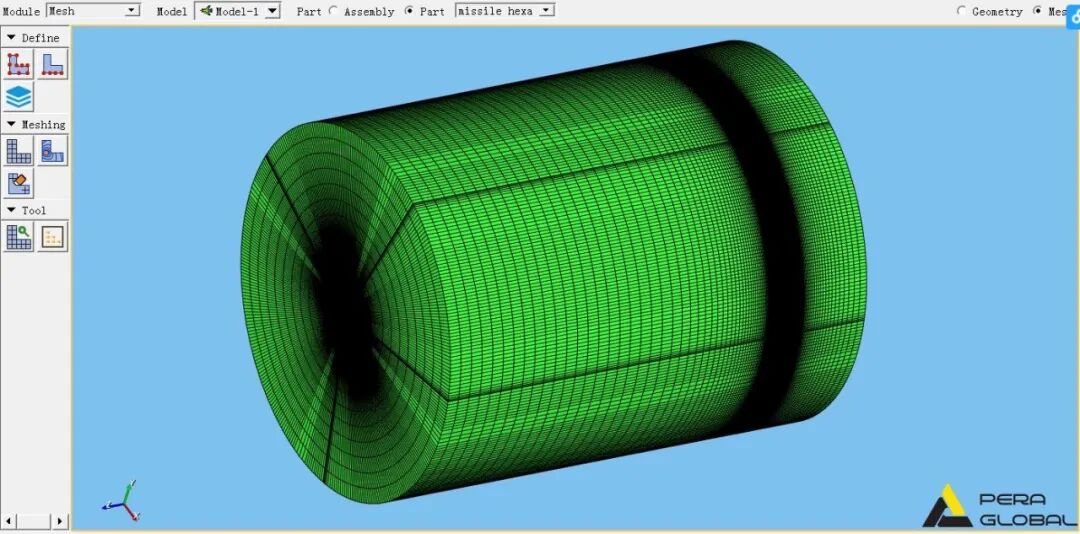

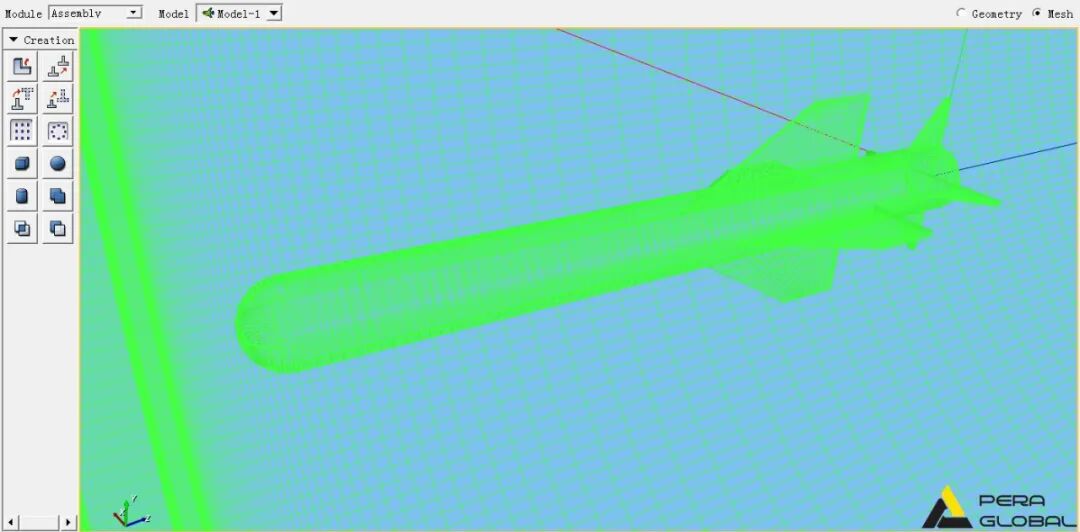

為了滿足壁面無反射邊界條件為“無窮遠”的要求，在距離壁面較遠處生成一個大圓柱，以確定導彈外流場的計算域；對應的圓柱體計算區域直徑為20m，深度為25m，其中導彈前側為5m，后側20m（以捕捉導彈尾翼的氣流特性）。對包裹后的外流場進行網格劃分，如下圖所示；由于導彈周邊的流場氣動變化比較劇烈，為了更好地捕捉其流動現象，對導彈周邊的網格進行了加密細化，網格數量約為375萬。
