摘要

可靠、準確的定位和建圖是大多數自動駕駛系統的關鍵組件.除了關于環境的幾何信息之外,語義對于實現智能導航行為也起著重要的作用.在大多數現實環境中,由于移動對象引起的動態變化,這一任務特別復雜,這可能會破壞定位.我們提出一種新的基于語義信息的激光雷達SLAM系統來更好地解決真實環境中的定位與建圖問題.通過集成語義信息來促進建圖過程,從而利用三維激光距離掃描.語義信息由全卷積神經網絡有效提取,并呈現在激光測距數據的球面投影上.這種計算的語義分割導致整個掃描的點狀標記,允許我們用標記的表面構建語義豐富的地圖.這種語義圖使我們能夠可靠地過濾移動對象,但也通過語義約束改善投影掃描匹配.我們對極少數靜態結構和大量移動車輛的KITTI數據集進行的具有挑戰性的公路序列的實驗評估表明,與純幾何的、最先進的方法相比,我們的語義SLAM方法具有優勢.

介紹

對大多數自動駕駛車輛來說,精確定位和對未知環境的可靠測繪是基礎.此類系統通常在高度動態的環境中運行,這使得生成一致的地圖更加困難.此外需要關于建圖區域的語義信息來實現智能導航行為.例如自動駕駛汽車必須能夠可靠地找到合法停車的位置,或者在乘客可能安全離開的地方靠邊停車——即使是在從來沒有看到過的地方,因此以前沒有準確地圖.

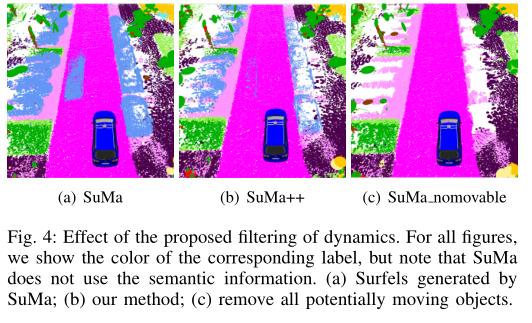

本文的主要貢獻是將語義集成到基于表面的地圖表示中的方法,以及利用這些語義標簽過濾動態對象的方法.總之,我們聲稱我們能夠準確地繪制環境地圖,尤其是在有大量移動對象的情況下,并且我們能夠?qū)崿F(xiàn)比相同的建圖系統更好的性能,簡單地移除一般環境中可能移動的對象,包括城市、農村和高速公路場景.我們?cè)贙ITTI的挑戰序列上實驗性地評估了我們的方法,并顯示了與純粹基于幾何表面的建圖和基于類標簽移除所有潛在移動對象的建圖相比,我們的語義表面建圖方法SuMa++的優越性能.

實驗評估

我們使用來自KITTI的數據評估我們的方法,其中我們使用由Velodyne HDL-64E S2以10Hz的速率記錄生成的提供的點云.為了評估里程計的性能,數據集建議計算在不同位姿之間的不同距離上平均的平移和旋轉的相對誤差,并對其進行平均.地面真實位姿是使用來自慣性導航系統的姿態信息生成的.

在下文中,我們將我們提出的方法(由SuMa++表示)與原始的基于surfel的建圖(由SuMa表示)進行比較,并將SuMa與刪除語義分割(由SuMa nomovable表示)給出的所有可移動類(汽車、公共汽車、卡車、自行車、摩托車、其他車輛、人、騎自行車的人、摩托車手)的簡單方法進行比較.

語義分割的RangeNet++是使用逐點注釋[1]使用KITTI里程計基準的所有訓練序列進行訓練的，這些標記可用于訓練目的。這包括序列00至10，但序列08除外，該序列未進行驗證。

RangeNet++平均需要75毫秒來為每次掃描生成逐點標簽,surfer-mapping平均需要48毫秒,但在某些情況下,我們最多需要190毫秒來集成循環閉包(在具有多個閉環的訓練集序列00上).

 1    KITTI Road Sequences

第一個實驗旨在展示我們的方法能夠生成一致的地圖,即使在有許多移動對象的情況下.我們顯示了KITTI的原始數據道路類別的序列結果.請注意,這些序列不是里程計基準的一部分,因此沒有提供標簽對于語義分割,這意味著我們的網絡學會了推斷道路駕駛場景的語義類別,而不是簡單的記憶.這些序列,尤其是高速公路序列,對SLAM方法來說是具有挑戰性的,因?yàn)檫@里大多數物體都是移動的汽車.此外路邊只有稀疏的明顯特征,如交通標志或電線桿.建筑角或其他更有特色的特征不可用于指導注冊過程.在這種情況下,在不斷移動的異常值上的錯誤對應(如交通堵塞中的汽車)通常會導致錯誤估計的姿態變化,因此生成的地圖不一致.

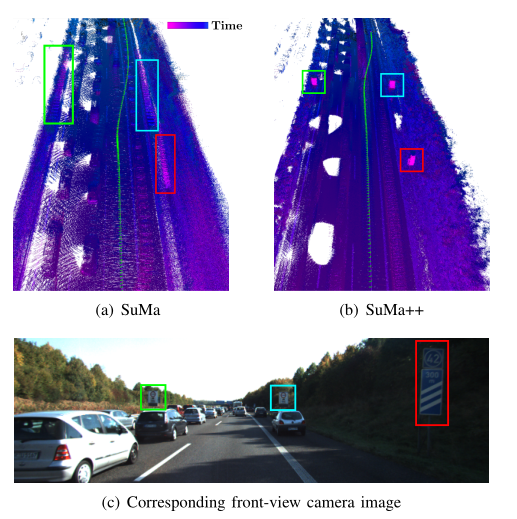

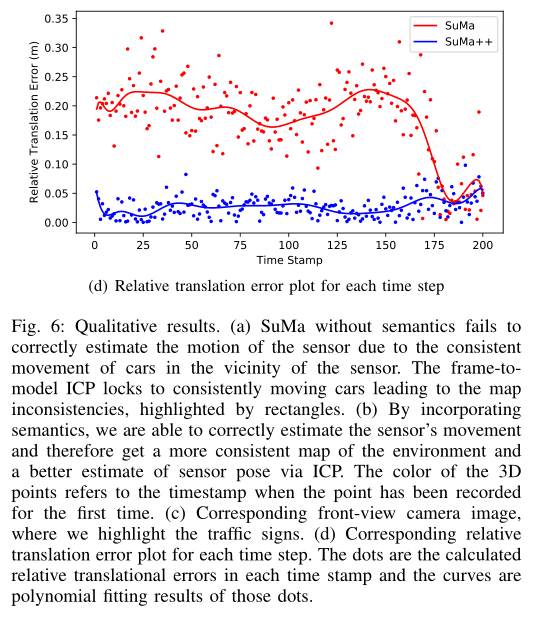

圖6顯示了用SuMa和提出的SuMa++生成的示例.在純幾何方法的情況下,我們清楚地看到姿態無法正確估計,因?yàn)橥怀鲲@示的交通標志出現在不同的位置,導致很大的不一致.在我們提出的方法中,我們能夠正確地過濾移動的汽車,相反,我們生成一致的地圖,如突出顯示的交通標志.在這個例子中,我們還繪制了SuMa和SuMa++的里程計結果的相對平移誤差.圓點代表每個時間戳中的相對平移誤差,曲線是給定圓點的多項式擬合結果.它表明SuMa++在這樣一個具有挑戰性的環境中實現了更準確的姿態估計,其中許多異常值是由移動對象引起的.

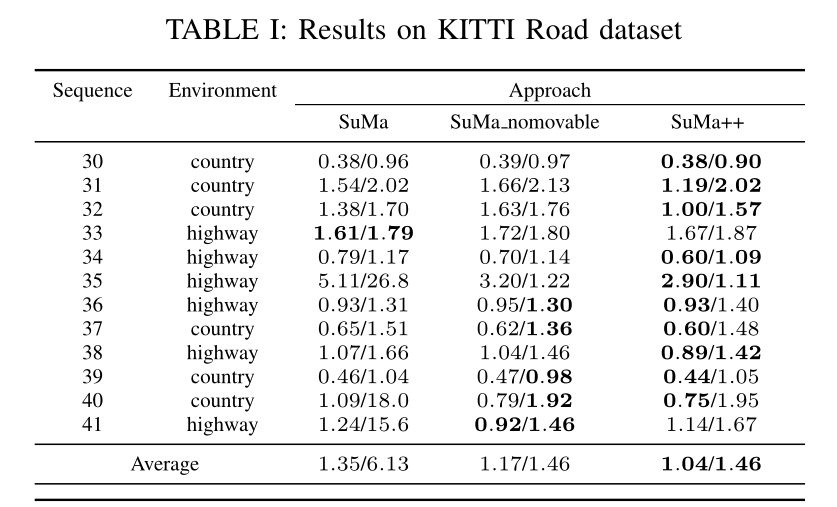

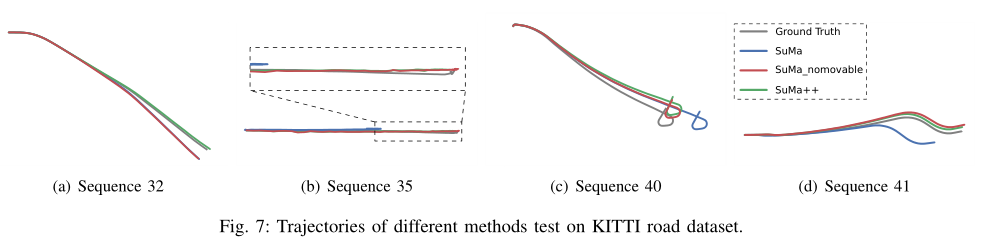

表1顯示了相對平移和相對旋轉誤差,圖7顯示了在數據集的這一部分測試的不同方法的相應軌跡.一般來說,我們看到我們提出的方法SuMa++生成了更一致的軌跡,并且在大多數情況下實現了比SuMa更低的平移誤差.與僅僅移除所有可能移動的對象的基線相比,SuMa是不可移動的,與SuMa++相比,我們看到非常相似的性能.這證實了SuMa在這種情況下性能更差的主要原因是由實際移動的對象引起的不一致.然而我們將在接下來的實驗中表明,移除所有潛在的移動對象也會對城市環境中的姿態估計性能產生負面影響.

 2    KITTI Odometry Benchmark

第二個實驗旨在表明，與簡單地從觀察中移除某些語義類相比，我們的方法表現更好。該評估在KITTI里程計基準上進行

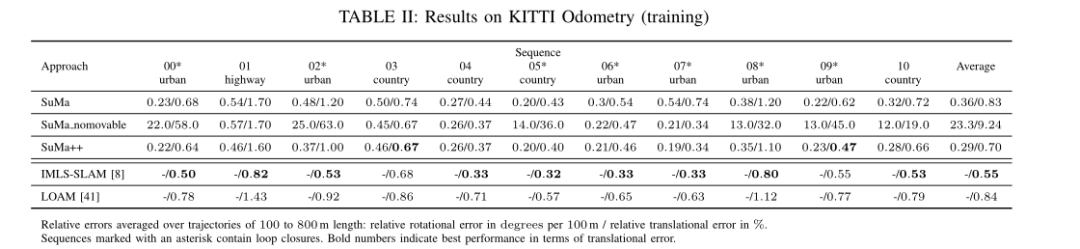

表2表示相對平移和相對旋轉誤差。IMLS-SLAM和Loam是基于激光雷達的最先進的SLAM方法。在大多數序列中，我們可以看到SuMa++的性能與最先進的。更有趣的是，基線方法有不可解決的分歧，尤其是在城市場景中.

這可能是反直覺的，因?yàn)檫@些環境包含大量的人造結構和其他更有特色的特征。但是，有兩個原因?qū)е铝诉@種糟糕的性能，當人們查看結果和發生映射錯誤的場景的配置時，就會明白這一點。首先，即使我們?cè)噲D改善語義分割的結果，也有錯誤的預測導致地圖中實際上是靜態的表面元素被移除。第二，移除停放的汽車是個問題，因?yàn)檫@些是對齊掃描的好的和獨特的特征。這兩種效果都有助于使表面貼圖更稀疏。這一點更為關鍵，因?yàn)橥７诺钠?chē)是唯一與眾不同或可靠的特征。總之，簡單地刪除某些類至少在我們的情況下是次優的，并且會導致更差的性能

為了評估我們的方法在未知軌跡上的性能，我們上傳了未知KITTI測試序列的服務器端評估結果，因此測試集上的參數調整是不可能的。因此，這可以很好地代表我們方法的實際性能。在測試組中，我們獲得了0.0032度/米的平均旋轉誤差和1.06%的平均平移誤差，與原始SuMa的0.0032度/米和1.39%相比，這是平移誤差方面的改進

其他結果

結論

在本文中，我們提出了一種新的方法來建立語義地圖,使基于激光的語義分割點云不需要任何相機數據. 我們利用這一信息來提高姿態估計的準確性,特別是我們的方法利用掃描和地圖之間的語義一致性來過濾掉動態對象,并在比較方案過程中提供更高級別的約束.這使得我們能夠僅基于三維激光距離掃描成功地組合語義和幾何信息,以實現比純幾何方法更好的姿態估計精度.我們?cè)贙ITTI Vision基準數據集上評估了我們的方法,顯示了我們的方法與純幾何方法相比的優勢.
