在孔和軸的配合中，孔的尺寸減去軸的尺寸所得之代數差為負時，就是過盈。在過盈配合的公差帶中，孔的公差帶在軸的公差帶之下。在機械的裝配過程中，有許多零部件之間需要緊密的配合，用以傳遞大的扭矩或者防止脫落，于是有了過盈配合的要求。

對于過盈配合的分析，midas NFX程序可以采用直接接觸計算，這種方法是將過盈量直接建出來。

如下圖所示，長方體塊的尺寸為長40mm×寬40mm×高10mm，中間孔的半徑為4.982mm，軸的半徑為5mm，高度為40mm。長方體和軸的材料均為Alloy Steel。

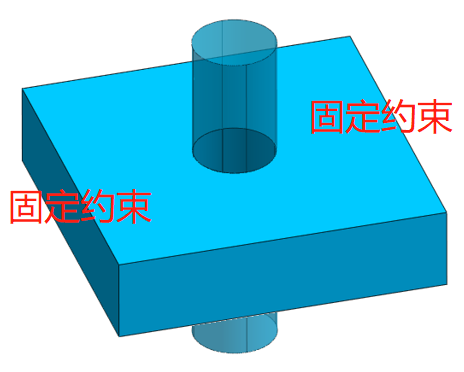

圖1 幾何模型

由于對稱性，我們?nèi)∧Ｐ偷?/4進行分析。

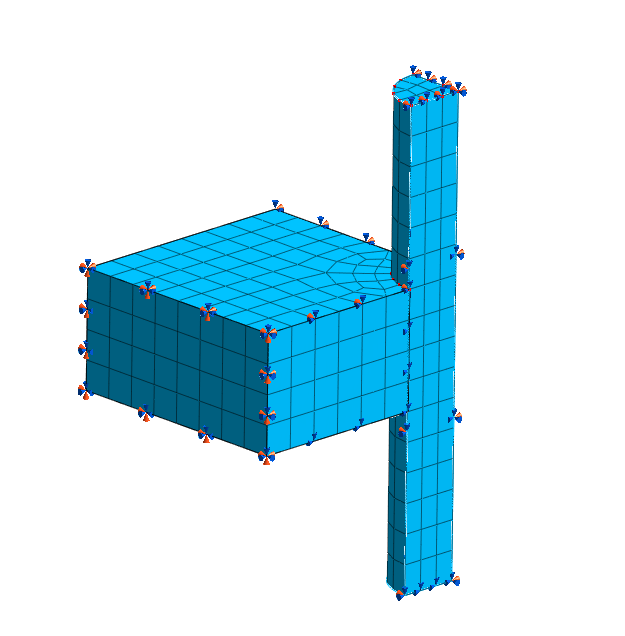

圖2 有限元模型

在模型中，手動定義了一個接觸對。主接觸面選擇的是孔面，從接觸面選擇的是柱面。

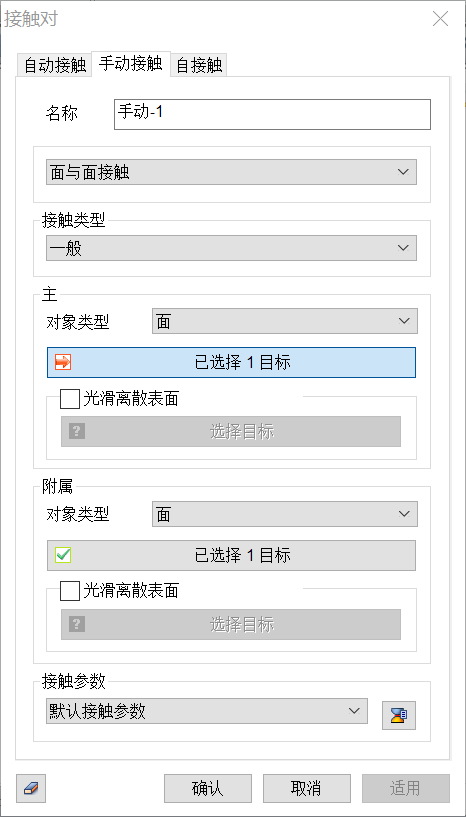

圖3 手動接觸設置

圖4 孔與軸接觸對

因為是過盈分析，在接觸參數設置中，需要考慮初始穿透以及摩擦系數。輸入合適的法向剛度比例因子。

圖5 接觸參數設置
