過去十多年，自動駕駛發展路線主要基于單車智能，主要包括兩種技術路線。一種是以Waymo為代表，通過多線激光雷達來進行環境感知；另一類是以特斯拉為代表，依賴于攝像頭，同時運用大量的深度學習算法來進行環境感知。

近幾年，中國一直主推網聯式（或車路協同）自動駕駛路線，而歐洲和美國近年也開始推動協同式或網聯式自動駕駛。

美國聯邦公路管理局領導的CARMA計劃，歐洲道路運輸研究咨詢委員會ERTRAC推動的Connected Automated Driving，以及2019年歐盟聯合美國、日本成立的新聯盟ARCADE（Aligning Research & Innovation for Connected and Automated Driving in Europe），都是希望通過自動駕駛車輛與道路基礎設施的協同開發來改善交通狀況，推動協同式自動駕駛。

歐洲的網聯式自動駕駛發展概況

2019年3月，歐洲道路運輸研究咨詢委員會（ERTRAC）更新發布了”Connected Automated Driving Roadmap”，強調協同互聯的內涵，增加了網聯式自動駕駛的內容。

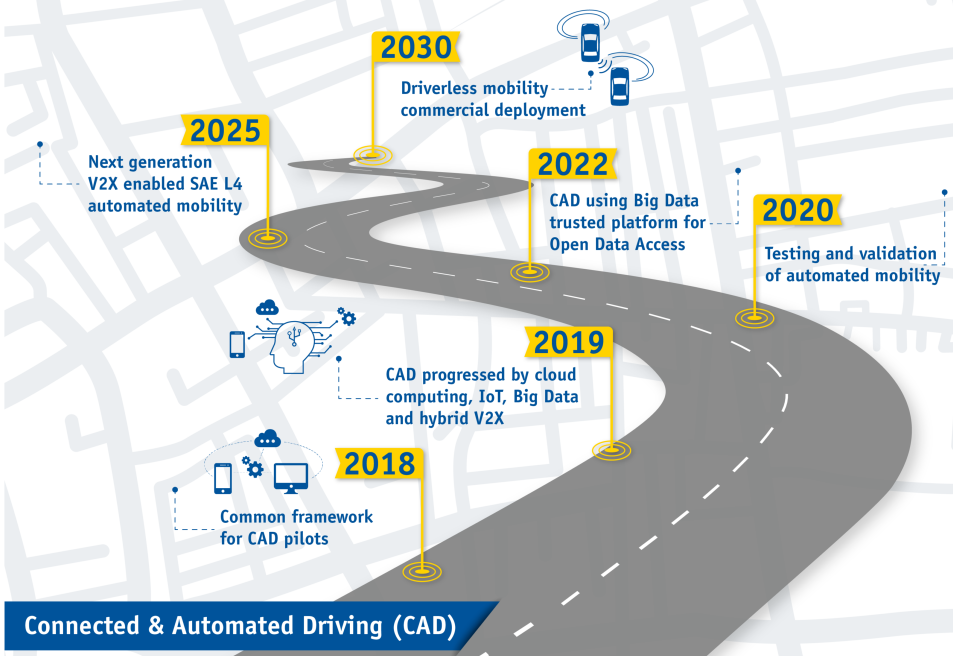

ERTRAC的Connected & Automated Driving路線圖

來源：ERTRAC

該路線圖明確提出基于數字化基礎設施支撐的網聯式協同自動駕駛（Infrastructure Support levels for Automated Driving，ISAD）。

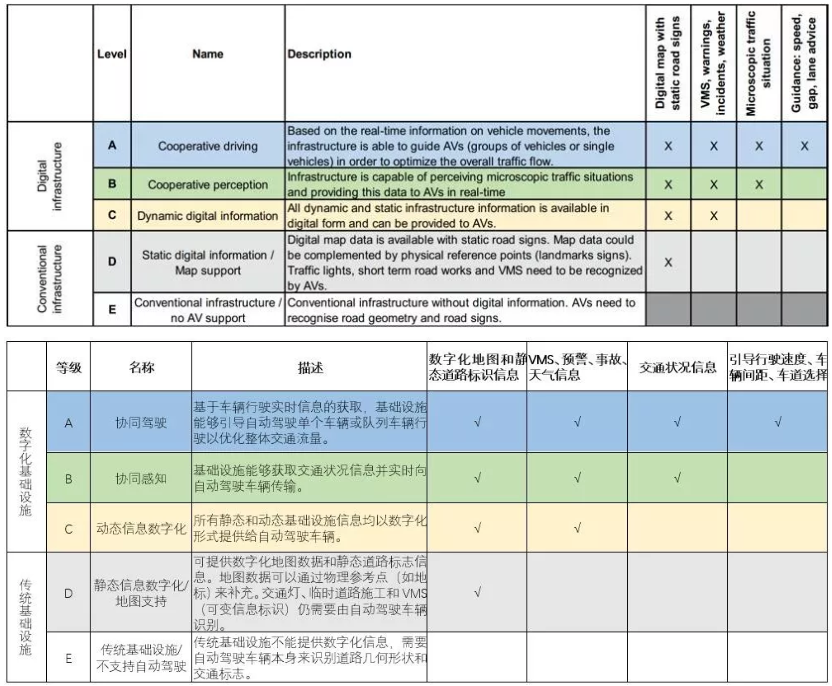

基于數字化基礎設施支撐的網聯式協同自動駕駛(ISAD)

來源：國汽智聯

在上表中，不難看出基礎設施呈現出數字化、網聯化的特征，表現出更智能、更豐富的功能實現，使自動駕駛技術向著網聯式協同決策方向探索。

歐盟正在奧地利和西班牙組織開展INFRAMIX示范項目，來驗證ISAD中數字化基礎設施對未來網聯式自動駕駛車輛的支撐能力，以支持自動駕駛汽車與傳統汽車混流行駛的發展階段。INFRAMIX項目由奧地利AustriaTech公司聯合寶馬、西門子、TOMTOM等十余家單位共同發起開展的自動駕駛驗證項目。主要內容包括研究開發數字化道路基礎設施，并升級改造傳統道路基礎設施；開發車輛與基礎設施協同仿真環境，設計新的交通監測、評估、控制策略；評估社會接受度與交通安全情況，制定道路基礎設施分級等。該項目得到歐盟支持并正在奧地利、西班牙等地開展相關測試工作，項目周期2017年-2020年。

在ERTRAC網聯式自動駕駛路線圖（Connected Automated Driving Roadmap）中，ERTRAC的互聯互通和自動駕駛工作組（Connectivity and Automated Driving Group）專家對基礎設施進行了等級劃分，其目的是描述自動駕駛車輛對交通路網設施不同區塊的差異化要求。

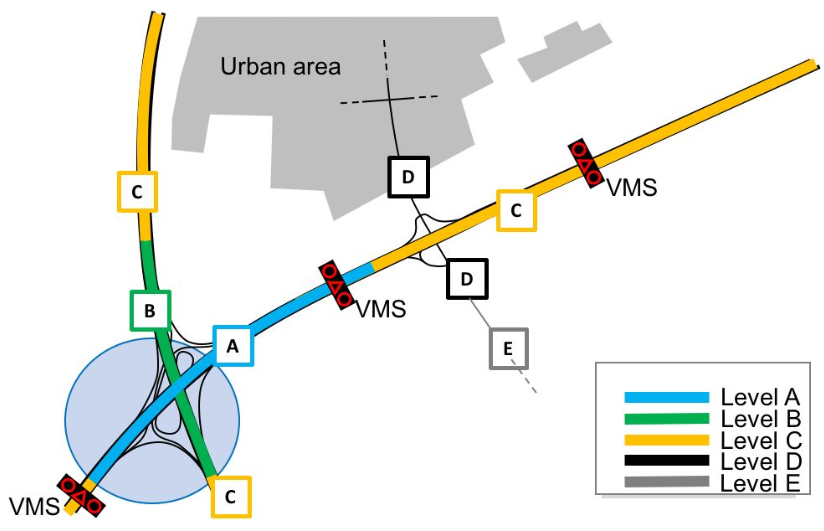

例如，在“ISAD級別應用示意圖”中，對于容易出現交通阻塞的合流匝道位置，需要建設A級基礎設施來進行交通控制（藍色區塊）；對于一些交通運行較為順暢的快速路段，僅需要建設C級基礎設施來提供動態信息給行駛車輛（黃色區塊）；而對于二級公路網絡可以建設D級基礎設施，而在一些鄉村地區不需要智能化的基礎設施配套。

ISAD級別應用示意圖

來源：USDOT

美國協同式自動駕駛與CARMA平臺

美國協同式自動駕駛研究項目專注于交通干線和高速公路，目的在于安全地提高運作效率并且最大化美國城鄉道路通行能力。如降低交叉路口20%車輛的燃油消耗、節省10%的燃油以及使現有車道的通行能力加倍。項目周期為2018-2020年。

來源：USDOT

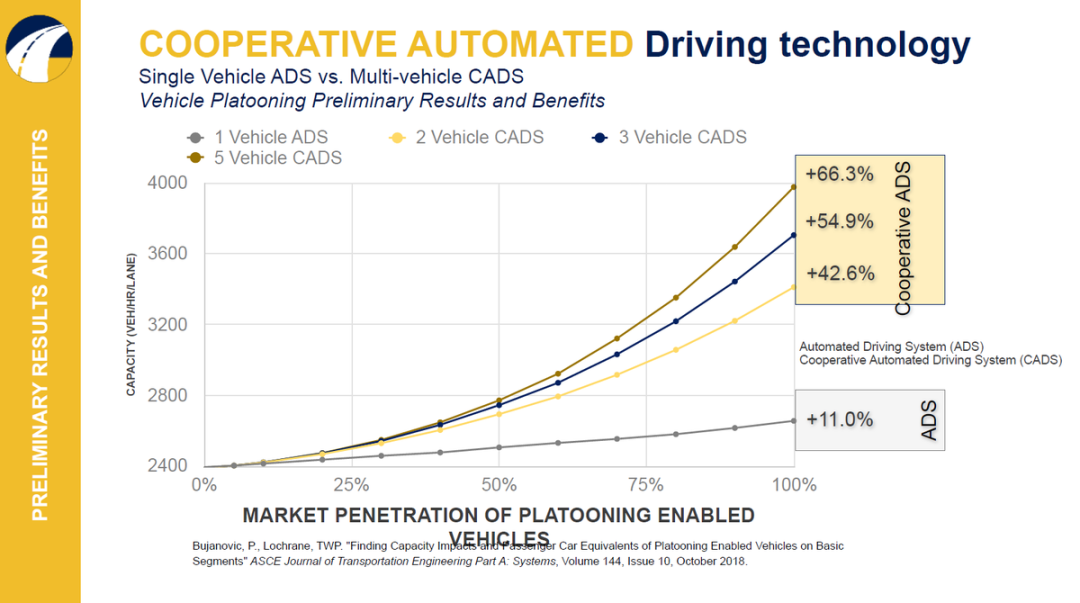

下圖是單車自動駕駛系統與多車協同式自動駕駛系統的對比。從圖中可以看出在市場滲透率相同的情況下，越多車輛的協同式自動駕駛系統，能夠帶來越高的道路通行能力。

來源：USDOT

CARMA指協同式駕駛出行應用研究項目（CARMA: Cooperative Automation Research Mobility Applications）。

美國聯邦公路管理局(FHWA)開發了CARMA平臺和CARMA云，以支持協同式自動駕駛的研究和開發，并使新的交通系統管理和運營(TSMO)戰略能夠安全運行。CARMA平臺是一個開源軟件平臺，由FHWA發起，用于測試和評估協同式自動駕駛。

CARMA平臺是一個自動駕駛系統，它允許自動駕駛車輛通過通信與基礎設施（例如交通信號燈）和其他車輛進行交互和協作。通過使用CARMA云實時提供道路前方的信息（例如工作區，交通事故，天氣等），CARMA平臺使自動駕駛車輛能夠與基礎設施和其他車輛進行交互和協作，從而實現更安全，更多貨物和服務的有效流動。

CARMA于2014年啟動開發和概念的初步證明，現在稱為 CARMA1。接下來，CARMA2在2018年遷移到機器人操作系統（ROS）架構，并且可以在GitHub上使用。CARMA3的開發于2018年8月開始，目前正在使用敏捷軟件開發進行公開開發。

CARMA的演變歷程如下：

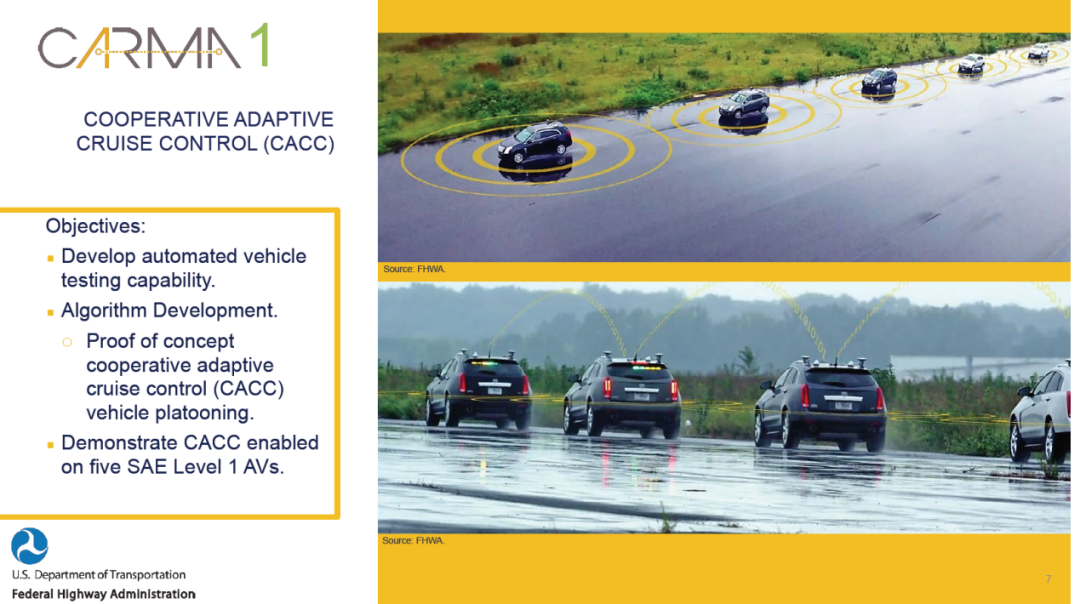

CARMA 1 (2014-2016)

• 概念的初步印證


• 個體應用收集

• 在MicroAutobox上運行Simulink/dSpace

• 開發多種算法

• 列隊算法


• 改進EAD(eco-approach and Departure)算法

• 改進速度協調算法

• 改進變道合并算法

• 發展自動化車輛測試能力

• 演示在5臺 SAE L1 自動駕駛車輛上啟用CACC（協同式自適應巡航）

來源：USDOT

CARMA 2 (2016-2018)

CARMA 階段2目標如下：

• SAE L1級自動駕駛（速度控制），可進行L2級


• 基于ROS

• 靈活性：可以安裝于各種類別的車型上

• 接受應用于研究的第三方插件 (算法)

• 新的CARMA 2研究平臺（開放資源）

• 算法發展（開放資源）

來源：USDOT

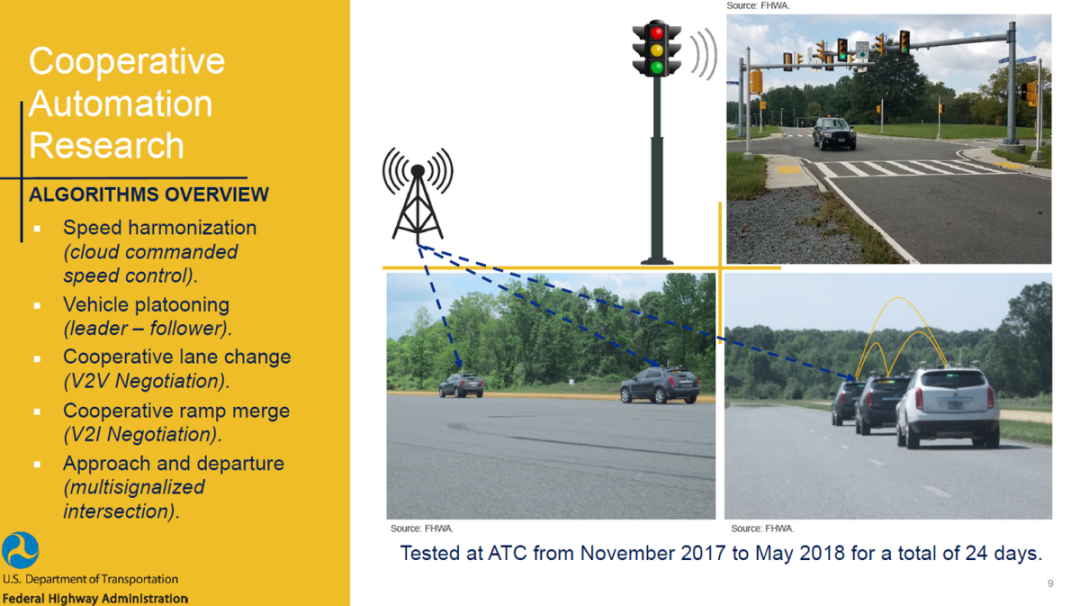

CARMA 2協同式自動駕駛研究的算法包括：

• 速度協調（受云端控制的速度控制）


• 車輛列隊行駛（引領者-跟隨者）

• 協同式車道變更（V2V）

• 協同式坡道合并（V2I）

• 進入與駛離 （交叉路口多信號控制）

來源：USDOT

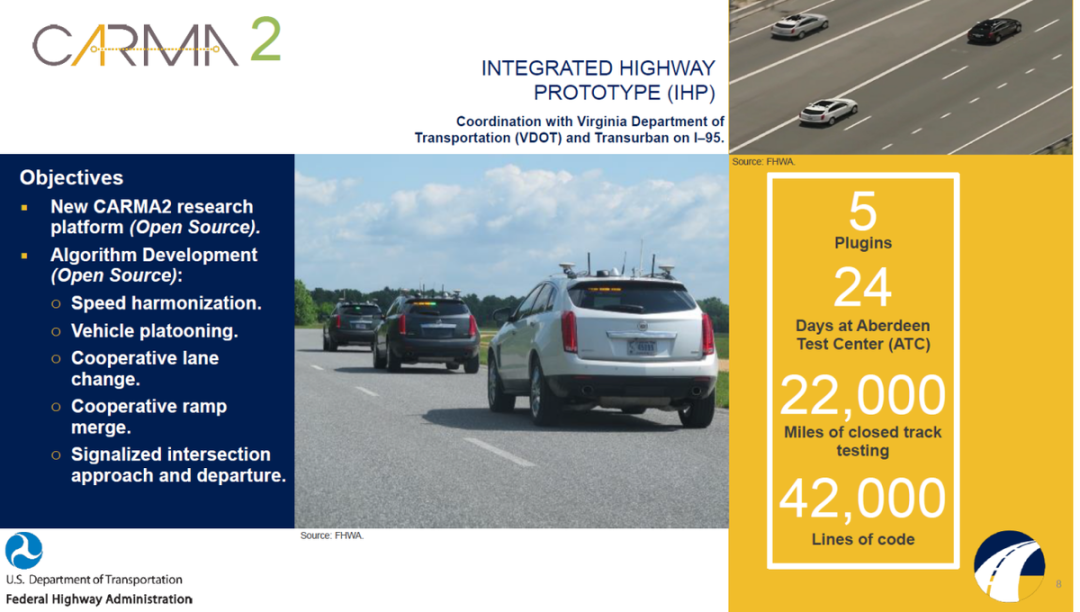

USDOT與佛吉尼亞交通部以及Transurban于2018年6月完成協同式自動駕駛汽車完整的測試，該測試的目的在于研究速度協調、車輛列隊行駛、在單車道坡道入口處的協同式合并，以及管理協同式自動駕駛汽車的專用設施。

來源：USDOT

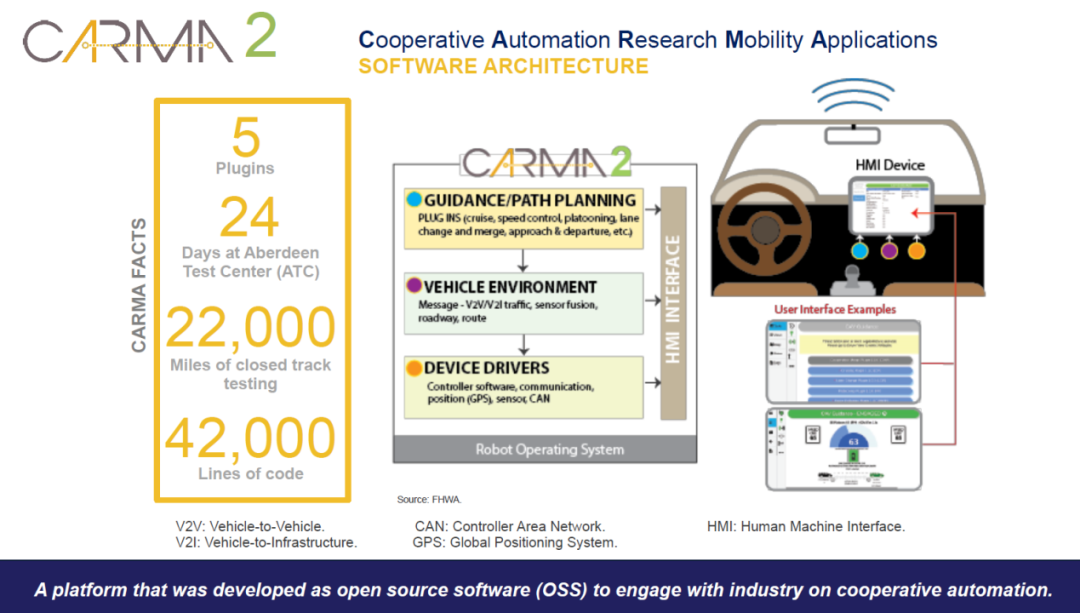

CARMA 2運用5個插件和42000行代碼完成了在亞伯丁測試中心24天共22000英里的封閉道路測試。通過機器人操作，實現人機交互界面（HMI）顯示相關駕駛信息。CARMA 2的ROS系統包括了指導/路徑規劃插件、車輛環境信息（V2V/V2I交通、傳感器融合等）以及設備驅動等。

CARMA 2協同式自動駕駛研究出行應用的軟件架構

來源：USDOT

CARMA 3 (2018-2020)

CARMA 3階段，USDOT主要與美國聯邦高速公路管理局、美國聯邦汽車運輸安全管理局、智能交通系統聯合規劃辦公室以及Volpe國家運輸系統中心合作，完成協同式自動駕駛、交通管理、標準、合作、公共安全、貨運及數據等工作。主要目標如下：

• SAE L2級自動駕駛（速度和轉向控制），可進行L3級


• 更復雜的協作列表，譬如V2V

• 增強的變道合并編排

• 增強的列隊行駛（轎車與卡車）

• 強調TSMO的基礎設施交互（工作區、交通事故管理、天氣等）

• 應急車輛應用與交互

來源：USDOT

CARMA 3 發展里程碑

來源：USDOT

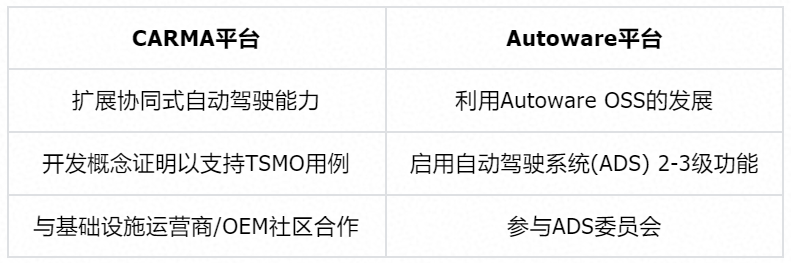

CARMA 3階段開發采用了CARMA平臺和Autoware平臺。

來源：USDOT

來源：USDOT

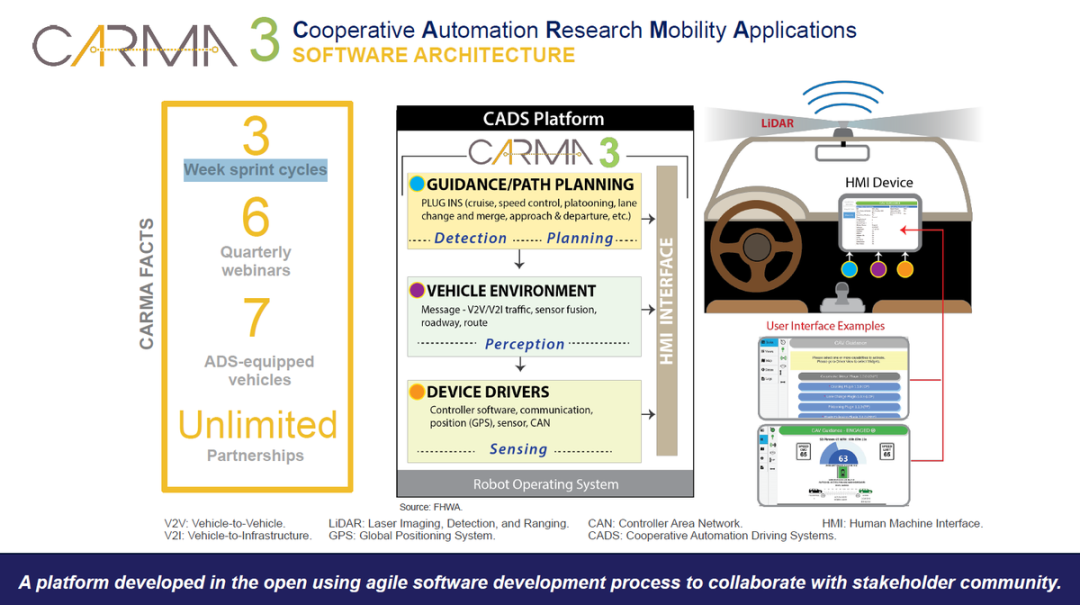

CARMA 3階段由3個沖刺周期、6個季度性在線研討會、7輛配備自動駕駛系統的車輛以及無數個合作伙伴完成。通過ROS系統實現人機交互界面（HMI）顯示相關駕駛信息。運用ROS系統以及LIDAR完成相應的任務。CARMA 3作為在開放式環境下開發出來的平臺，運用敏捷的軟件開發過程以與相關團體進行合作。

來源：USDOT

美國交通部、 Saxton交通運行實驗室等研發部門與基礎設施運營商、私人企業、公共代理機構以及學術界等合作伙伴利用GitHub平臺進行合作、構建及部署相關資源。

CARMA 3階段引入了CARMA云。

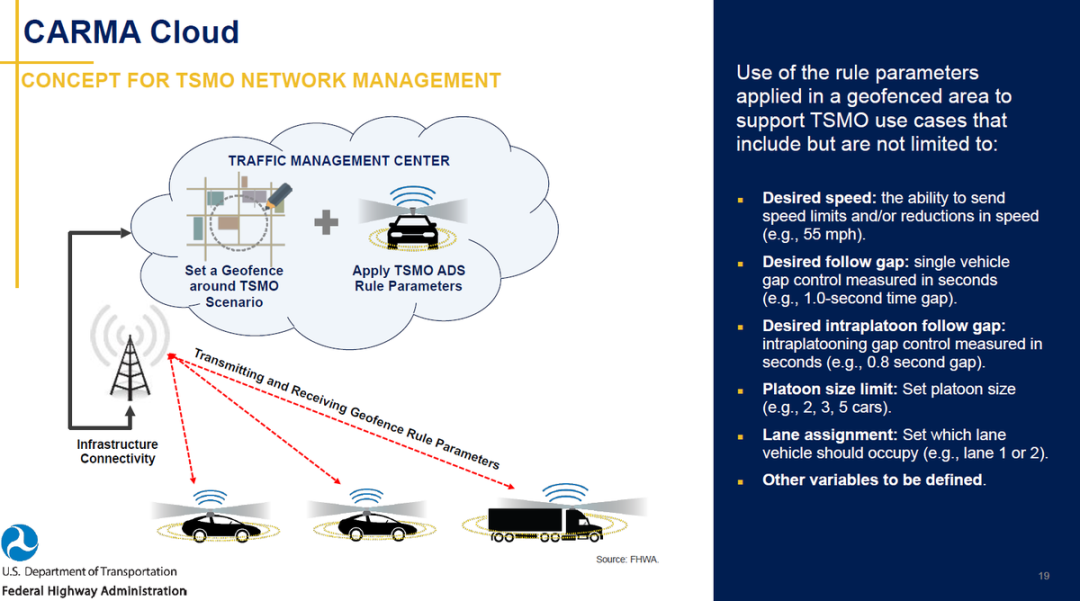

CARMA云是一種可下載的，基于云的OSS服務，促進云服務和車輛之間的通信。CARMA云提供支持協同式自動駕駛研究的仿真功能，包括建立類似于運輸管理中心（TMC）的仿真，以便與支持CARMA的車輛進行交互。

CARMA云是交通系統管理與運營的網絡化管理概念，利用在地理圍欄內應用的規則參數來支持TSMO應用案例，其包括但不限于：

• 理想的速度：發送限速信息或者減速信息的能力（例如55英里每小時）

• 理想的跟車距離：以秒為單位的單車間隙控制（例如1.0秒時間間隔）
• 理想的隊列內部跟車距離：以秒為單位的隊列內部間隙控制（例如0.8秒時間間隔）
• 隊列規格限制：設置隊列規格（例如2、3、5輛車）
• 車道分配：設置車輛應該占據哪一條車道

來源：USDOT

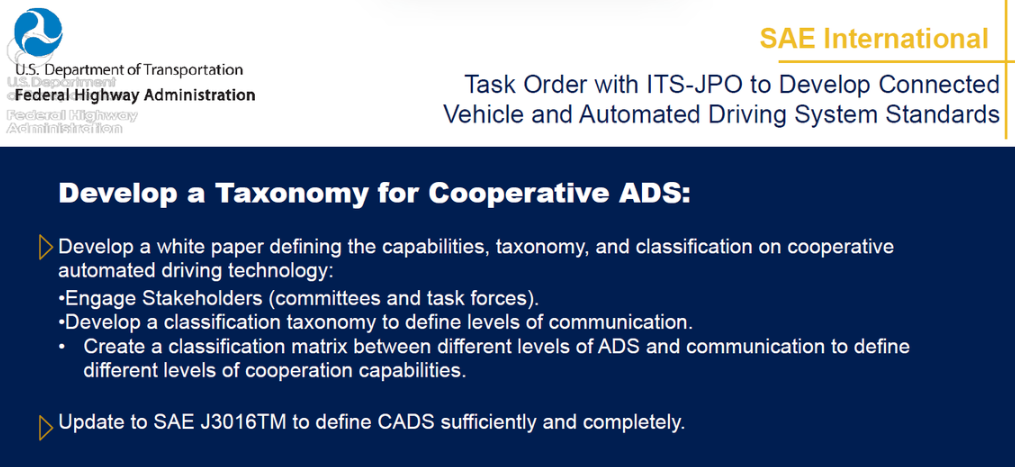

SAE正與ITS-JPO合作開發網聯式自動駕駛系統標準，為聯網協同式自動駕駛提供分類和定義，并將更新至 SAE J3016中。

來源：USDOT
