帶料拉深系數和相對拉深高度

       由于帶料連續拉深中，有工藝切口或是無工藝切口，材料均要受到約束，相互牽連。無工藝切口拉深比有工藝切口拉深，材料的受約束和相互牽連要大一些。此外，帶料連續拉深時，是不能對中間工序的半成品進行退火的，所以帶料連續拉深每個工位的材料變形程度，相對于單工序拉深要小，即拉深系數應比單個毛坯拉深大，所需的拉深次數也多。

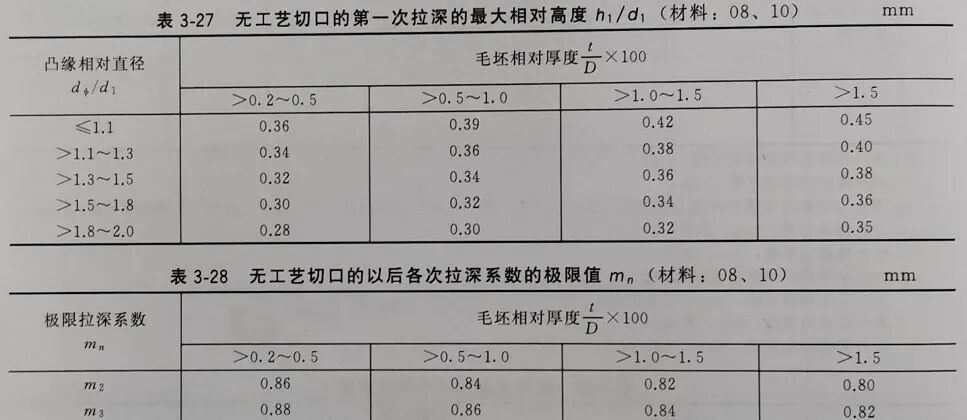

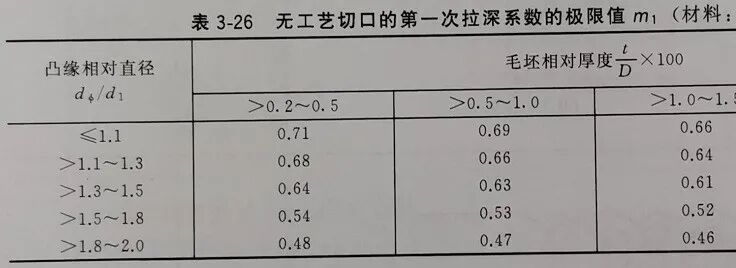

     無工藝切口的帶料連續拉深的第一次拉深系數m1見表3-26。最大相對高度h1除以d1見表3-27。以后各次拉深系數mn見表3-28。

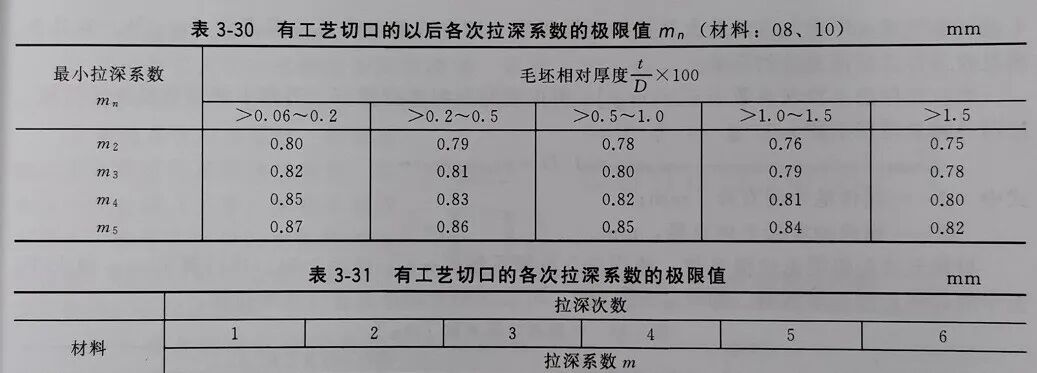

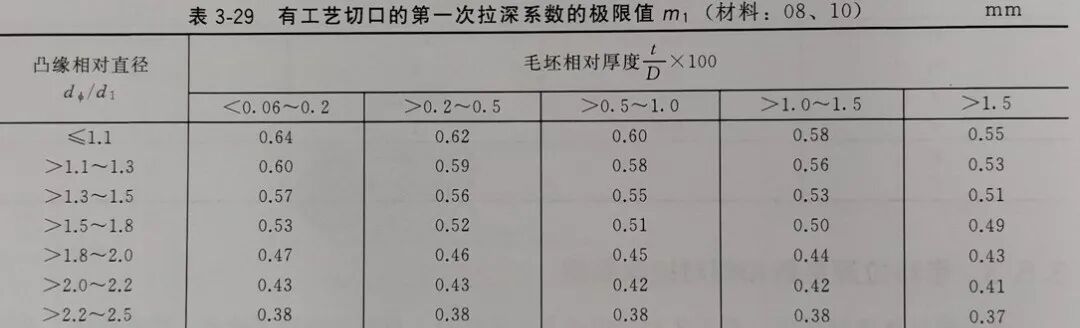

       有工藝切口的帶料連續拉深，相似于單個帶凸緣件的拉深，但由于相鄰兩個拉深件間仍有部分材料相連，其變形比單個帶凸緣件拉深要困難些，所以首次拉深系數要大一些， 其值見表3-29。以后各次拉深系數，可取帶凸緣件拉深的上限值，其值mn見表3-30。有工藝切口的各次拉深系數極限值見表3-31。

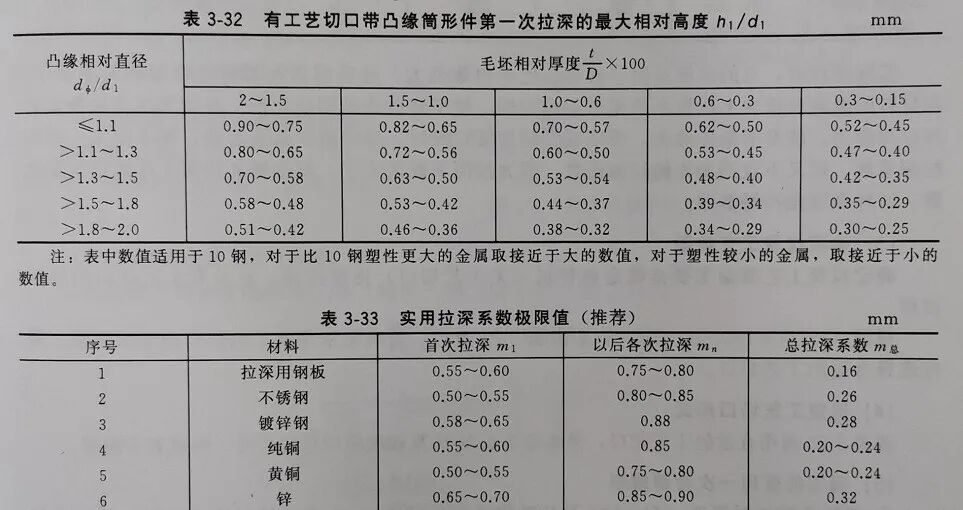

有工藝切口拉深的最大相對高度h1除以d1可參見表3-32。各種材料拉深系數極限值參考表3-33。
