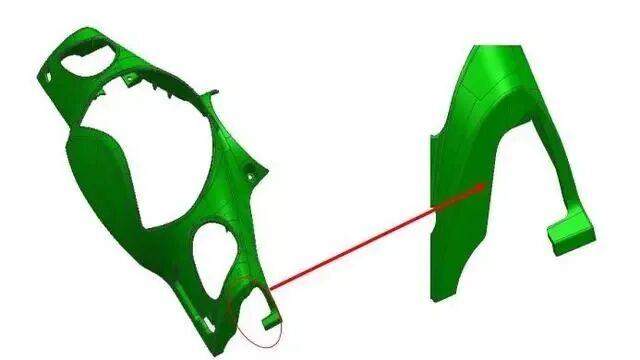

電動摩托車頭盔是安裝在車身外面的一個裝飾件，外觀要求很嚴格，分型面高低起伏，落差很大，尤其是產品轉角處分型面怪異，難處理，今天給大家分享頭盔轉角處分型面的做法，希望能給大家一點幫助。

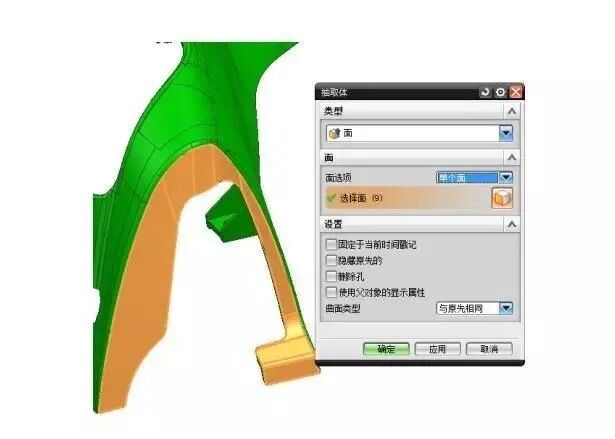

1 插入-關聯復制-抽取體，抽取產品的表面

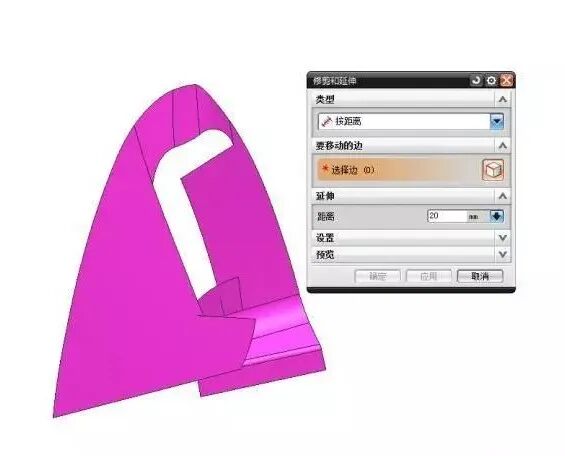

2 把抽取出來的曲面向外20mm,如下圖所示。

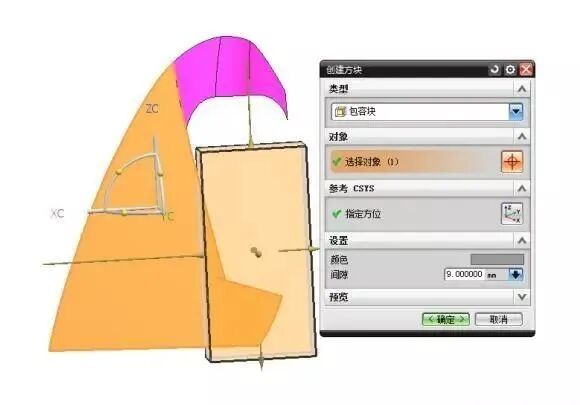

3 做一個包塊把多余的曲面修剪掉，如下圖所示。

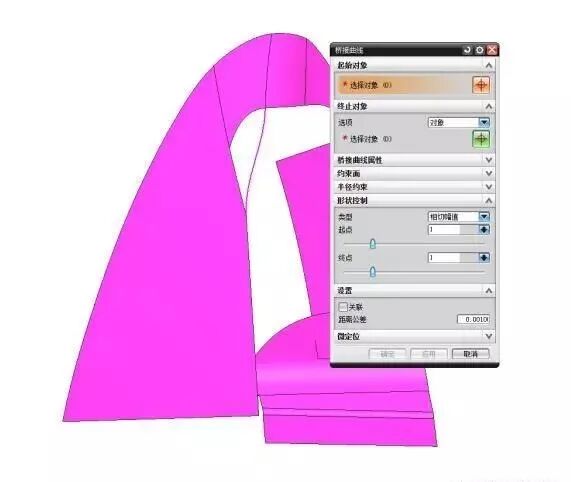

4 用修剪后的曲線與原曲面邊橋接一條曲線

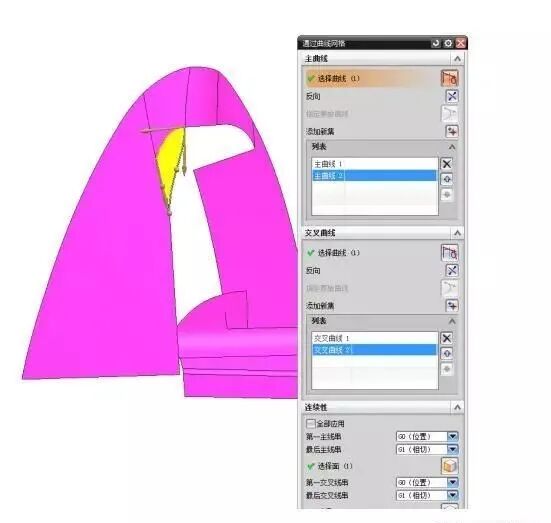

5利用橋接的曲線做四邊網格曲面，并約束相切。

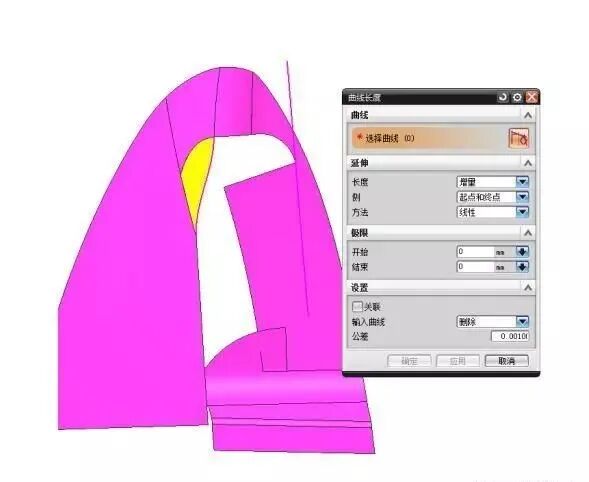

6 把曲線拉長，如下圖所示。

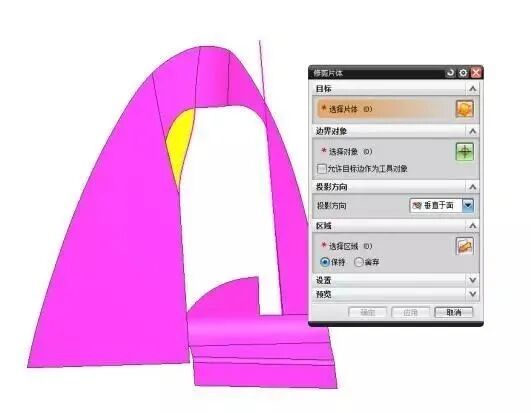

7 利用拉長的曲線修剪曲面

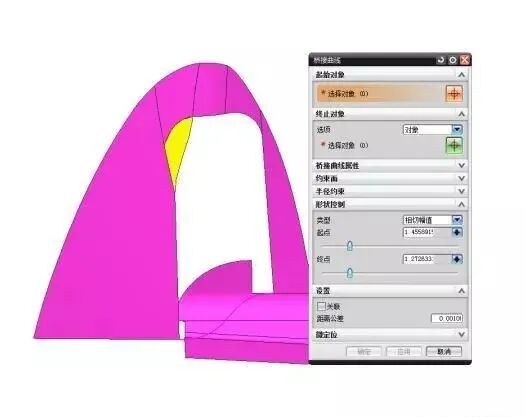

8 橋接第二條曲線，如下圖所示。

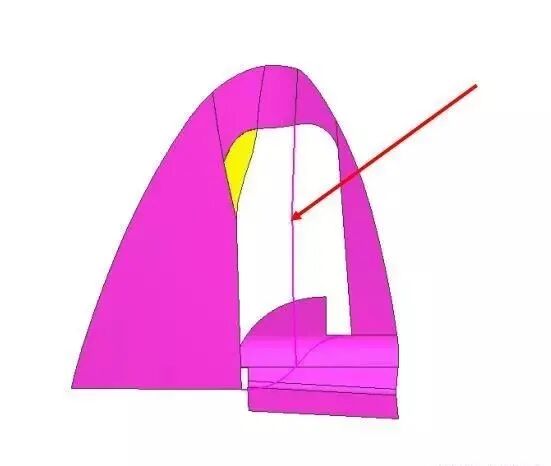

9 繪制樣條曲線，如箭頭所示。

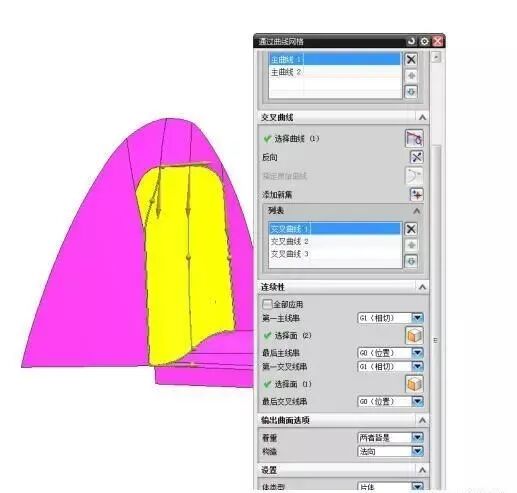

10 做網格曲面并約束相切

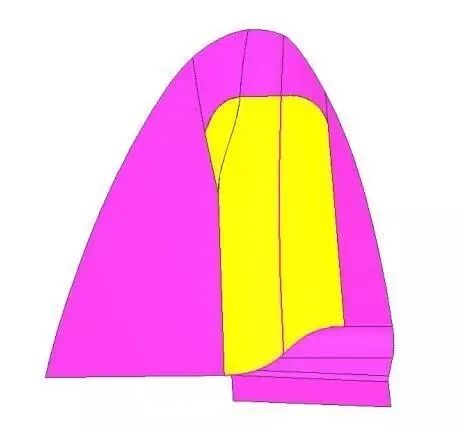

11 創建的曲面如下圖所示。
