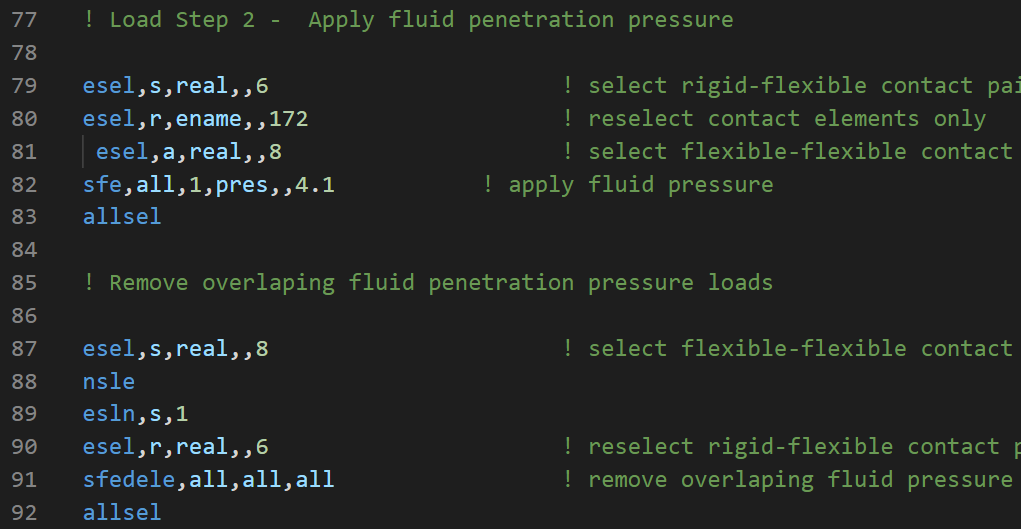

! Load Step 2 -  Apply fluid penetration pressure
esel,s,real,,6                      ! select rigid-flexible contact pair
esel,r,ename,,172                   ! reselect contact elements only
esel,a,real,,8                     ! select flexible-flexible contact pair
sfe,all,1,pres,,4.1           ! apply fluid pressure
allsel
! Remove overlaping fluid penetration pressure loads
esel,s,real,,8                      ! select flexible-flexible contact pair
nsle
esln,s,1
esel,r,real,,6                      ! reselect rigid-flexible contact pair
sfedele,all,all,all                 ! remove overlaping fluid pressure loads
allsel

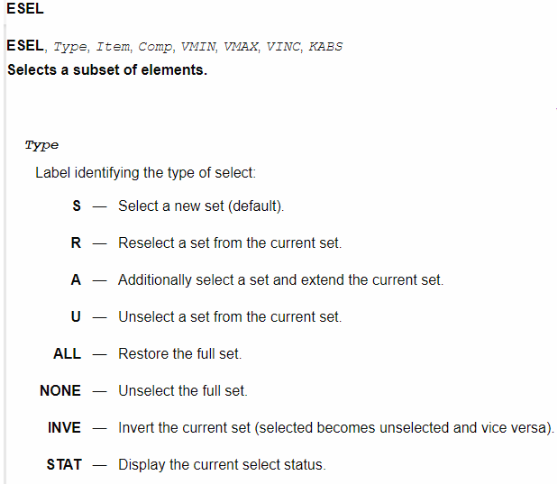

esel,s,real,,6       ! 按實常數選擇，選實常數為6的單元。在案例模型中為剛-柔接觸對
esel,r,ename,,172    ! 在當前選擇中重選，只留下CONTA172單元
esel,a,real,,8      ! 添加到選擇，增加選擇柔-柔接觸對單元

sfe,all,1,pres,,4.1    ! sfe施加表面壓力在單元上; 1表示法向壓力, 大小4.1(單位一致為MPa)

esel,s,real,,8        ! 選擇實常數為8的柔-柔接觸對
nsle                  ! 選擇接觸對連接到的節點

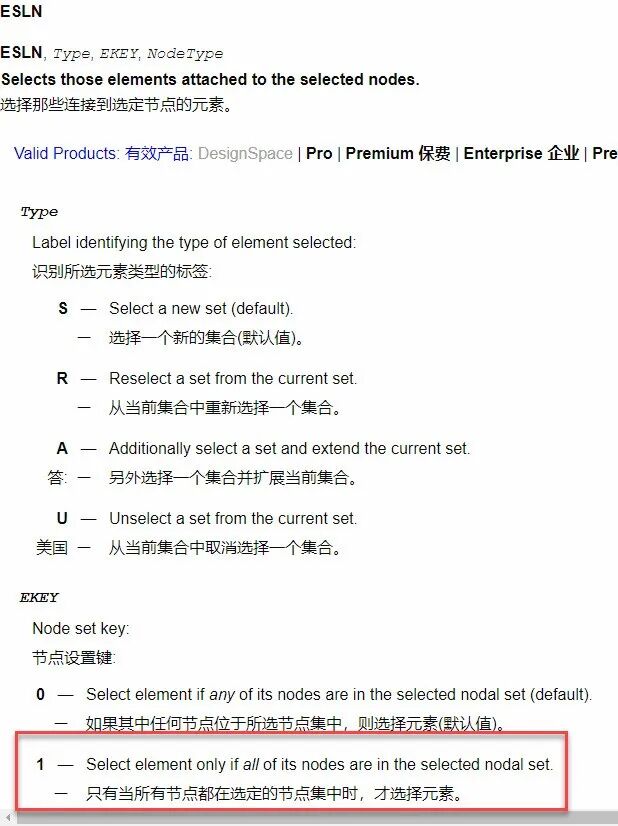

esln,s,1              ! 再選擇節點對應的單元。1代表只有單元內所有節點都在當前選擇中時才選擇單元。這樣避免了選中結構單元。
esel,r,real,,6        ! 在當前選擇集中，重選剛-柔接觸對
sfedele,all,all,all   ! 刪除重復的流體壓力滲透載荷。
allsel

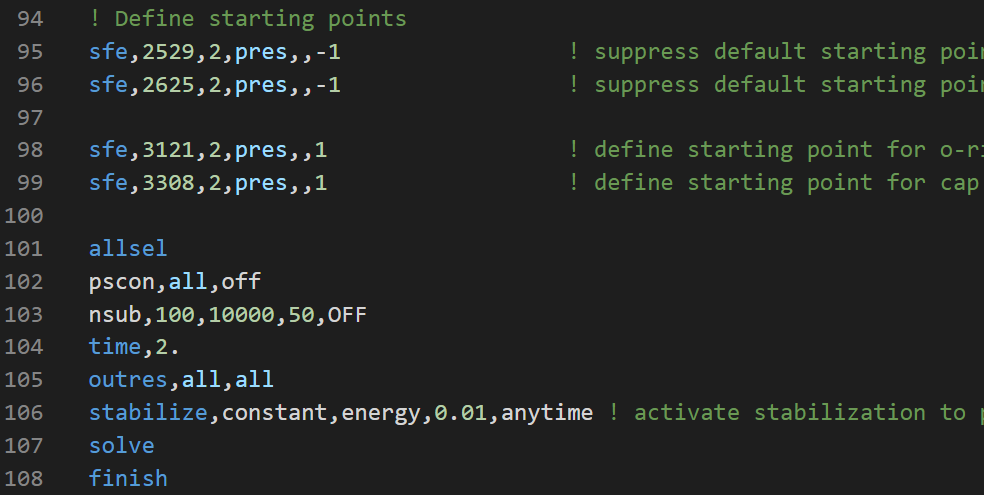

! Define starting points
sfe,2529,2,pres,,-1      ! 屏蔽掉默認的流體壓力滲透起始點suppress default starting point (one end point) for contact surface
sfe,2625,2,pres,,-1      ! suppress default starting point (one end point) for target
sfe,3121,2,pres,,1       ! 在o形密封圈上自定義流體壓力的起始點 define starting point for o-ring
sfe,3308,2,pres,,1       ! define starting point for cap

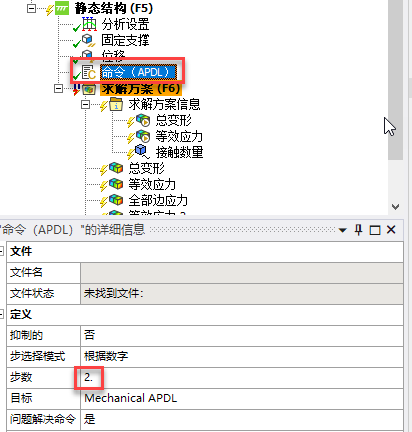

!   Commands inserted into this file will be executed just prior to the ANSYS SOLVE command.

!   These commands may supersede command settings set by Workbench.

!   Active UNIT system in Workbench when this object was created:  Metric (mm, kg, N, s, mV, mA)

!   NOTE:  Any data that requires units (such as mass) is assumed to be in the consistent solver unit system.

!                See Solving Units in the help system for more information.

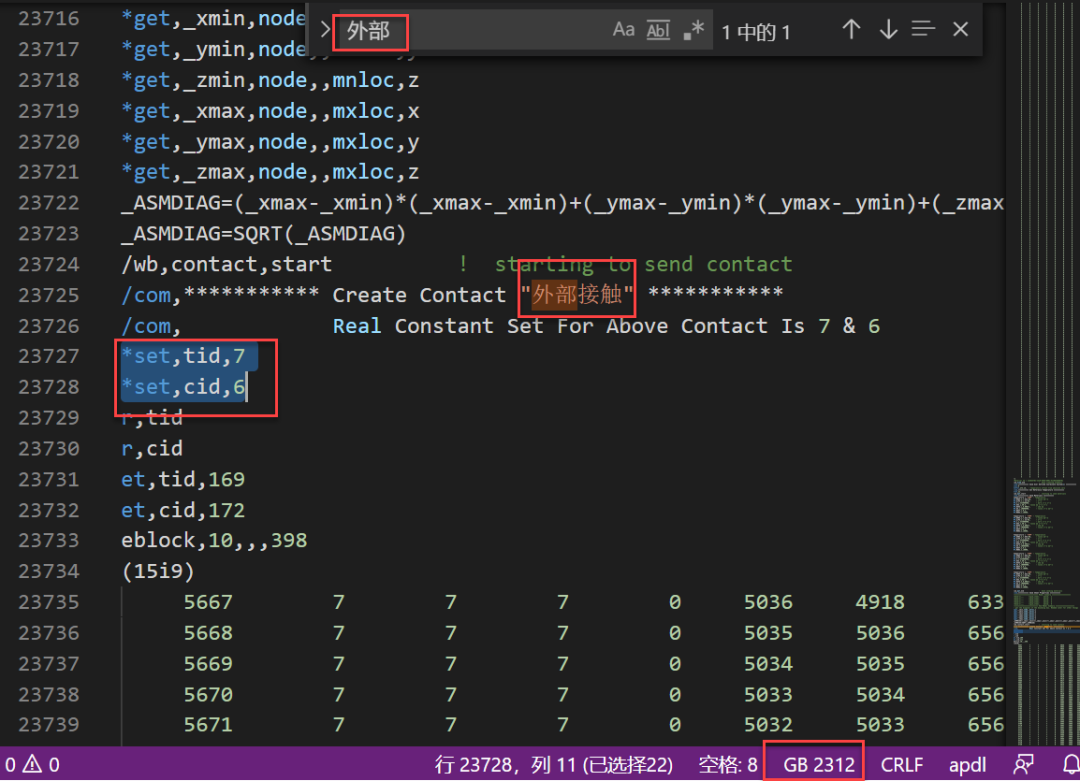

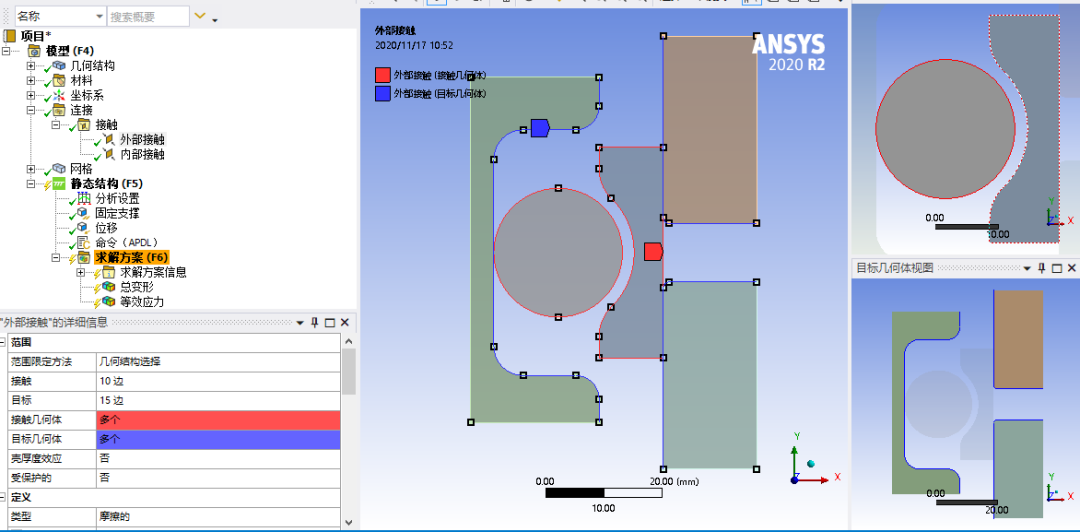

esel,s,real,,6        ! 按實常數選擇，選實常數為6的單元。在案例模型中為“外部接觸”

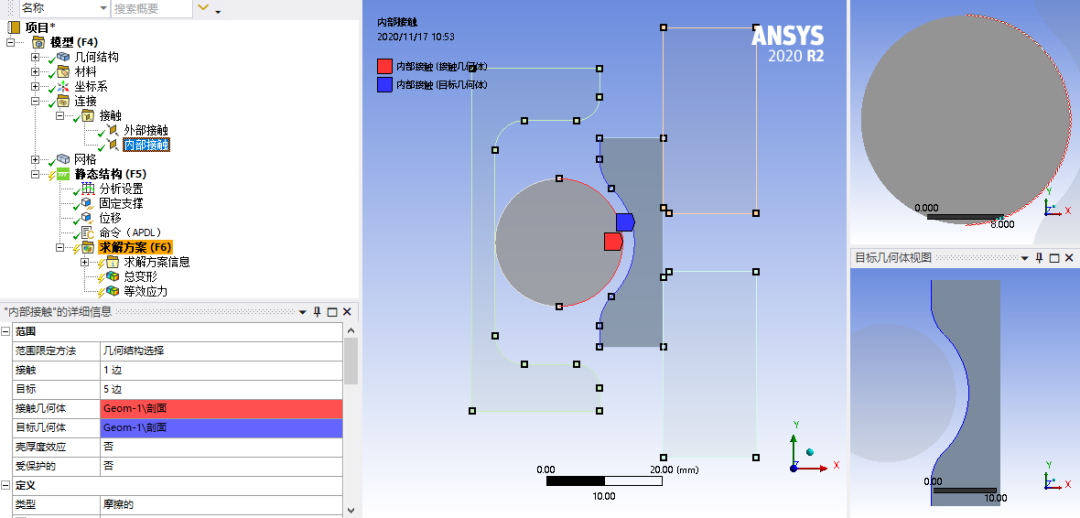

esel,a,real,,8        ! 按實常數選擇，選實常數為8的單元。在案例模型中為“內部接觸”

sfe,all,1,pres,,2000000 ! 這個壓力數值，以及本案例中所有的材料參數都請勿參考

ALLSEL

esel,s,real,,8        ! 選擇實常數為8的接觸對，本案例中為“內部接觸”

nsle                  ! 選擇接觸對連接到的節點

esln,s,1              ! 再選擇節點對應的單元。1代表只有單元內所有節點都在當前選擇中時才選擇單元。這樣避免了選中結構單元。

esel,r,real,,6        ! 在當前選擇集中，重選"外部接觸"對應的單元

sfedele,all,all,all   ! 刪除重復的流體壓力滲透載荷。

allsel

sfe,all,2,pres,,-1   ! 先刪除默認的流體壓力滲透起點

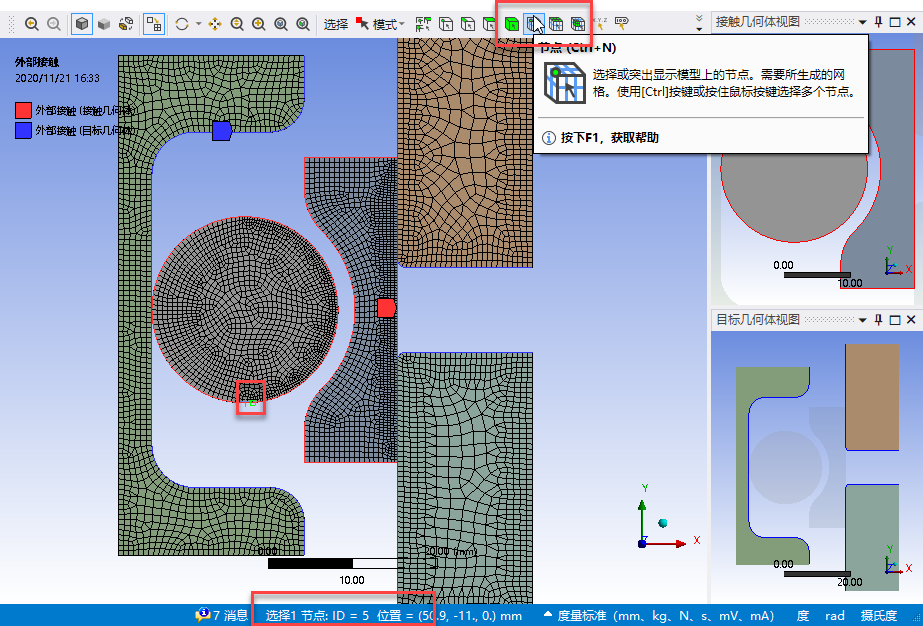

nsel,s,node,,5        ! 選擇編號為5的結點

esln,s,0              ! 選擇與節點連接的單元

esel,r,real,,8        ! 選擇“內部接觸”接觸單元

sfe,all,2,pres,,1     ! 指定“內部接觸” 接觸面流體壓力滲透開始位置

ALLSEL

nsel,s,node,,5121     ! 選擇編號為5121的結點

esln,s,0              ! 選擇與節點連接的單元

esel,r,real,,8        ! 選擇接觸單元

sfe,all,2,pres,,1     ! 指定“內部接觸” 目標面流體壓力滲透開始位置

ALLSEL

nsel,s,node,,5137        ! 選擇編號為5137的結點

esln,s,0              ! 選擇與節點連接的單元

esel,r,real,,6        ! 選擇接觸單元

sfe,all,2,pres,,1     ! 指定“外部接觸”流體壓力滲透開始位置

ALLSEL

nsel,s,node,,169        ! 選擇編號為169的結點

esln,s,0              ! 選擇與節點連接的單元

esel,r,real,,6        ! 選擇接觸單元

sfe,all,2,pres,,1     ! 指定“外部接觸”流體壓力滲透開始位置

ALLSEL

nsel,s,node,,9184        ! 選擇編號為9184的結點

esln,s,0              ! 選擇與節點連接的單元

esel,r,real,,6        ! 選擇接觸單元

sfe,all,2,pres,,1     ! 指定“外部接觸”流體壓力滲透開始位置

ALLSEL
