APDL Showcase1官方一共給了三種計算方法。上一篇文章 制動器嘯叫分析(1) 只講了第一種方法，而且沒有寫出如何使用Workbench計算。這一次我們就把這個案例剩下的兩種方法以及Workbench的實現講完。

APDL Showcase講解相關文章鏈接見文末。

三種方法分別是：

1）線性非預應力模態分析 linear non-prestressed modal；

2）部分非線性攝動模態分析 partial nonlinear perturbed modal；

3）全非線性攝動模態分析 full nonlinear perturbed modal。

這三種計算方法，第一種是不加預應力做的非對稱模態分析，另外兩種都是預應力下的攝動模態分析。

下面簡單介紹一下什么是攝動分析。就不另外開文章講了：

線性攝動分析是一種線性分析技術，它可以基于攝動分析步之前非線性的分析結果，從非線性分析的某一個位置開始，使用當前的切線剛度矩陣?yán)^續進行線性的分析。

下面這張圖是超彈性材料在做線性攝動分析時使用的當前狀態的切線剛度示意圖。

從圖中可以看到，攝動分析的含義就是，在你前面做完一部分可能是非線性的分析以后，不再考慮任何非線性效應（包括大變形、材料非線性和接觸關系的變化）而基于當前基態分析狀態做一個線性分析出來。

總的來說就是，非線性分析做到一半，把當前的切線剛度陣[K]拿出來放在那不改了，做個線性分析。

對于靜力分析來說，我暫時還不太清楚這種分析方法能有什么用。畢竟牛頓-拉弗森迭代直接做非線性分析就好了嘛。但對于其他分析類型，就比如這次案例中的預應力模態分析來說，攝動分析方法就有用了。在Abaqus的幫助文檔里，還更詳細的介紹了線性攝動分析步的細節。以下分析都屬于線性攝動分析的范疇：

(1) 特征值屈曲預測

(2) 直接穩態動力學分析

(3) 模態分析（Abaqus中叫它固有頻率提取）

(4) 復特征值提取，也就是我們說的包含阻尼的模態分析

(5) 瞬態模態動力學分析

(6) 響應譜分析

(7) 隨即響應分析

等等……

這篇文章，我們先把兩個預應力模態分析的命令流講完，再寫一下使用Workbench實現這個案例時的注意事項。

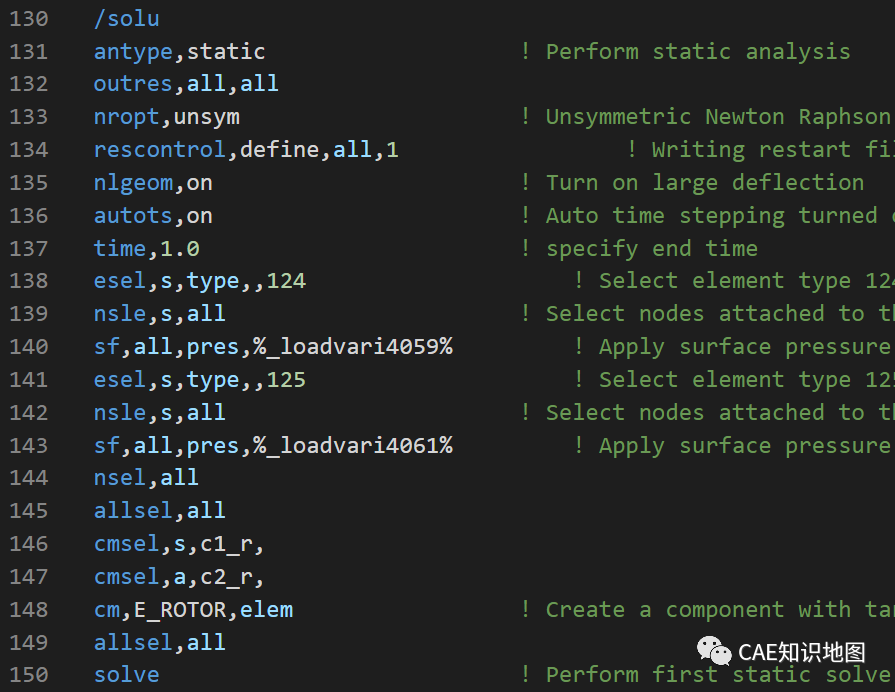

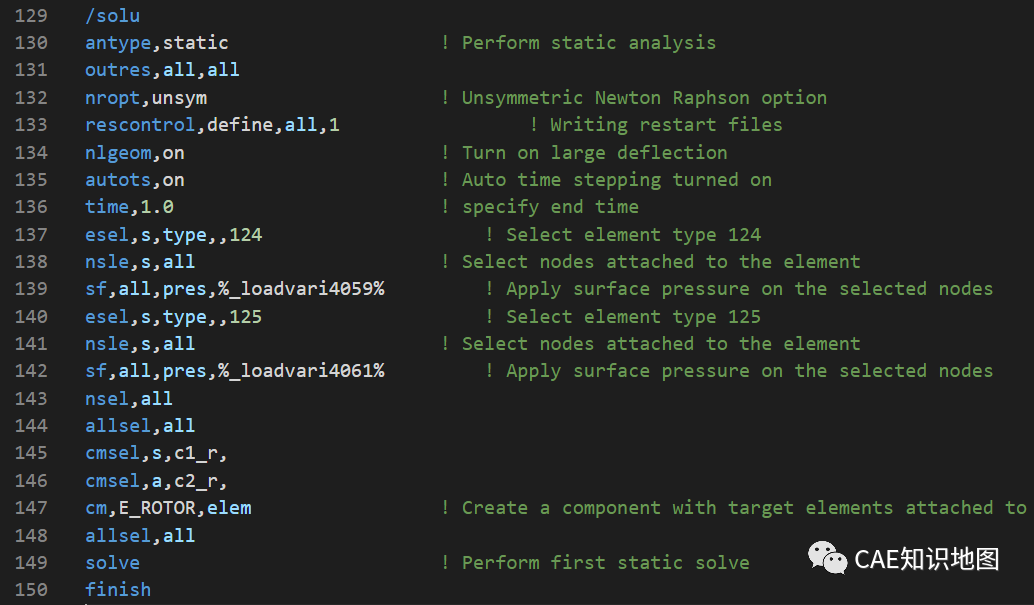

首先是partial_prestressed.dat，打開這個文件，看到求解第一次靜力分析相關部分的命令流為：

下面我把講解用中文寫在代碼注釋里。

antype,static          ! 靜力分析outres,all,allnropt,unsym            ! 和問題1一樣，包含摩擦力就使用非對稱的NR迭代rescontrol,define,all,1   ! 每一步都寫入重啟動分析文件。因為這是靜力分析，后面還要做預應力模態分析呢。nlgeom,on              ! 大變形autots,on              ! 自動時間步長，這些都沒啥說的，Workbench都是默認time,1.0               ! 結束時間1秒esel,s,type,,124       ! 這部分，是給加了一個壓力。詳見后面附圖。nsle,s,all             ! Select nodes attached to the elementsf,all,pres,%_loadvari4059%    ! 這個奇怪的_loadvari不重要，定義是寫在cdb數據文件里的。esel,s,type,,125       ! Select element type 125nsle,s,all             ! Select nodes attached to the elementsf,all,pres,%_loadvari4061%    ! 經過嘗試，這地方左右兩片剎車片加的是0.5Pa的壓力，很小的。nsel,allallsel,allcmsel,s,c1_r,    cmsel,a,c2_r,cm,E_ROTOR,elem          ! 給后面模態分析準備一個叫做E_ROTOR的單元集。這個我們之前也見過。allsel,allsolve              ! 進行一次靜力分析。finish

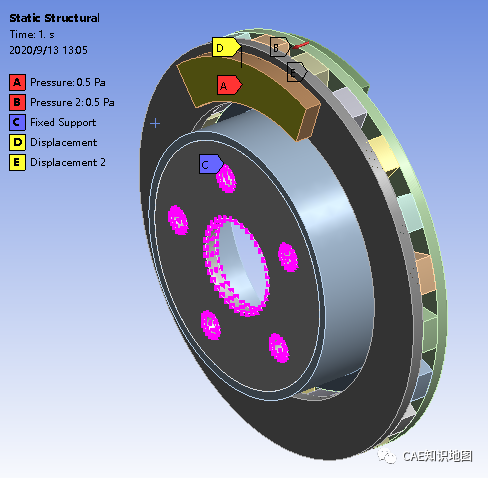

第一步是非線性的靜力分析，在剎車片上加一個壓力載荷。這個載荷的名字有些神奇，前面加了下劃線以至于在APDL的GUI界面都看不到。實際上很簡單，就是在圖示A的這個面以及背面相同位置各加0.5Pa的壓力而已。這么小的壓力只是為了讓剎車片和剎車盤之間建立接觸（還記得在調試時講過剎車片和剎車盤之間有0.01mm的小縫隙嘛~）。

靜力分析做完以后，原dat文件里有一些/post1后處理相關的命令，我們就忽略它了。接下來是攝動模態分析：

（別嫌棄截圖字小，為了能讓大家看清我已經放大到需要使用自動換行才能看完整注釋了）

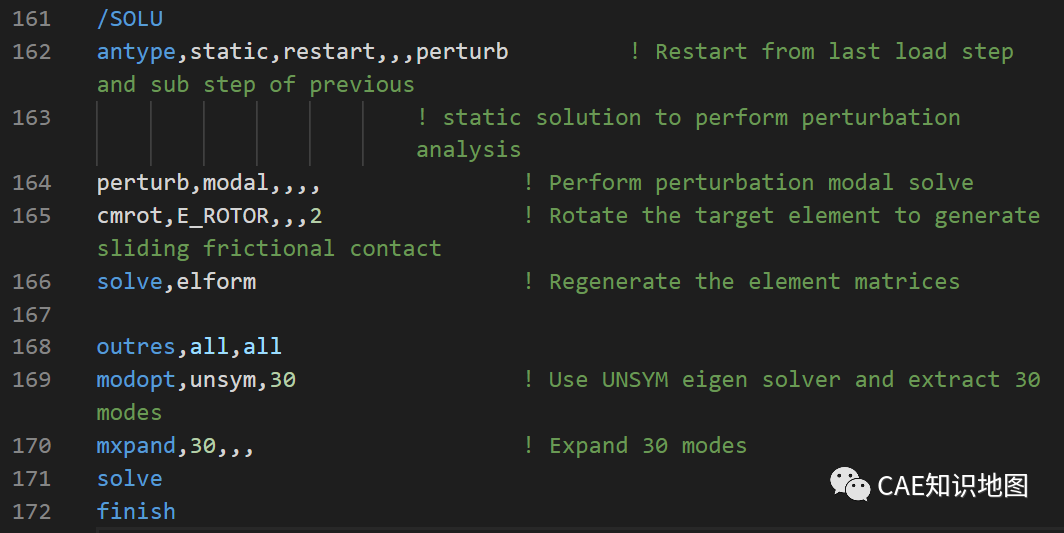

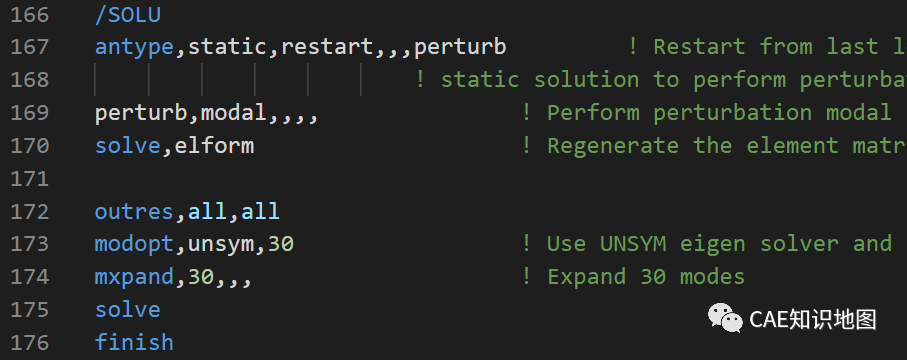

/SOLUantype,static,restart,,,perturb      ! 從上一個靜力分析的載荷步重啟動，做攝動模態分析。perturb,modal,,,,        ! 攝動模態分析cmrot,E_ROTOR,,,2        ! 標準操作，旋轉接觸單元來產生摩擦阻尼solve,elform          ! 生成切線剛度陣
outres,all,allmodopt,unsym,30          ! 這次也使用非對稱求解器，提取30階模態。mxpand,30,,,          ! Expand 30 modes  solvefinish

這里我們看到在攝動模態分析中，出現了兩個solve命令。第一個是solve, elform，后面那個才是solve。為啥呢？

因為前面提到，攝動模態分析是在做完一個非線性分析以后，提取當前的切線剛度陣做的線性分析。所以就先要提取前面靜力分析的重啟動結果嘛。得到重啟動結果以后，使用elform命令，生成用于攝動分析的切線剛度陣。

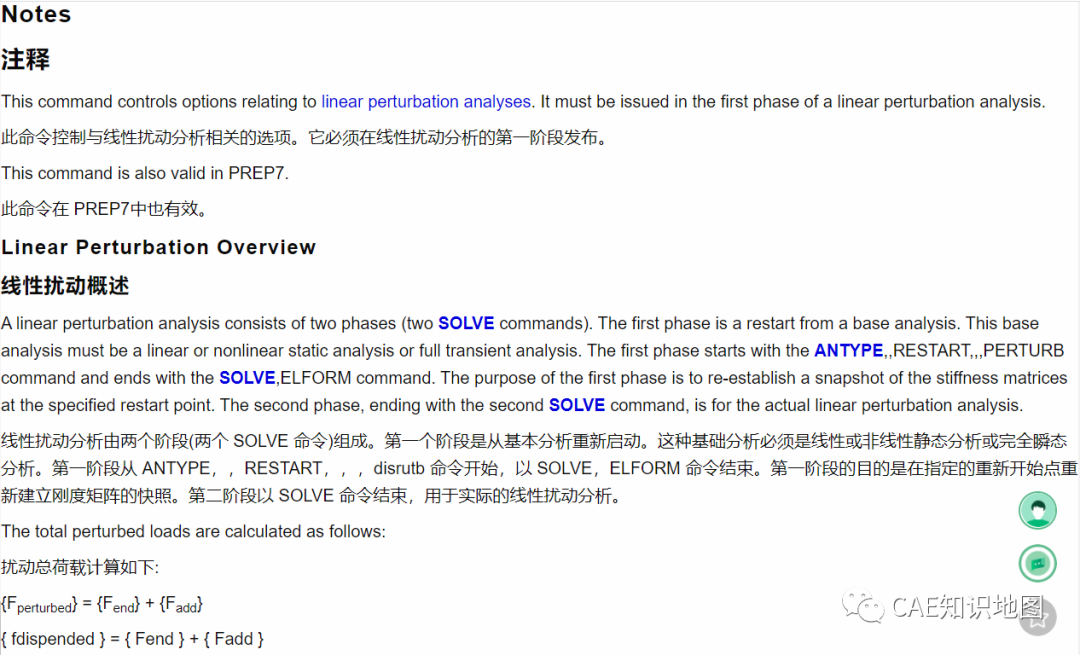

ANSYS的幫助文檔里說了，這兩段solve命令是執行攝動分析時的標配。

最后得到的結果其實和第一種分析結果基本一樣。分析結束以后，使用命令

/post1file,,rstp

就可以提取出模態結果。這條命令的意思是，讀取擴展名為rstp的結果文件。

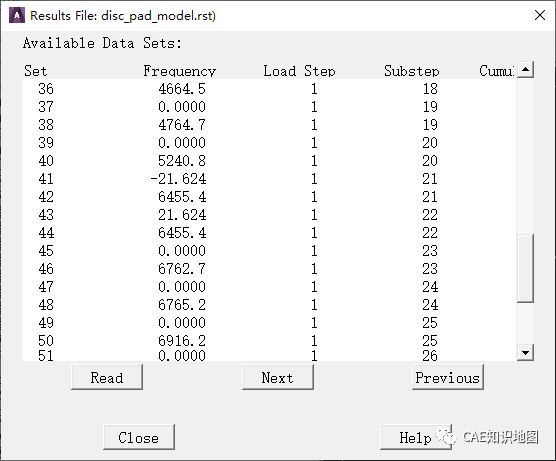

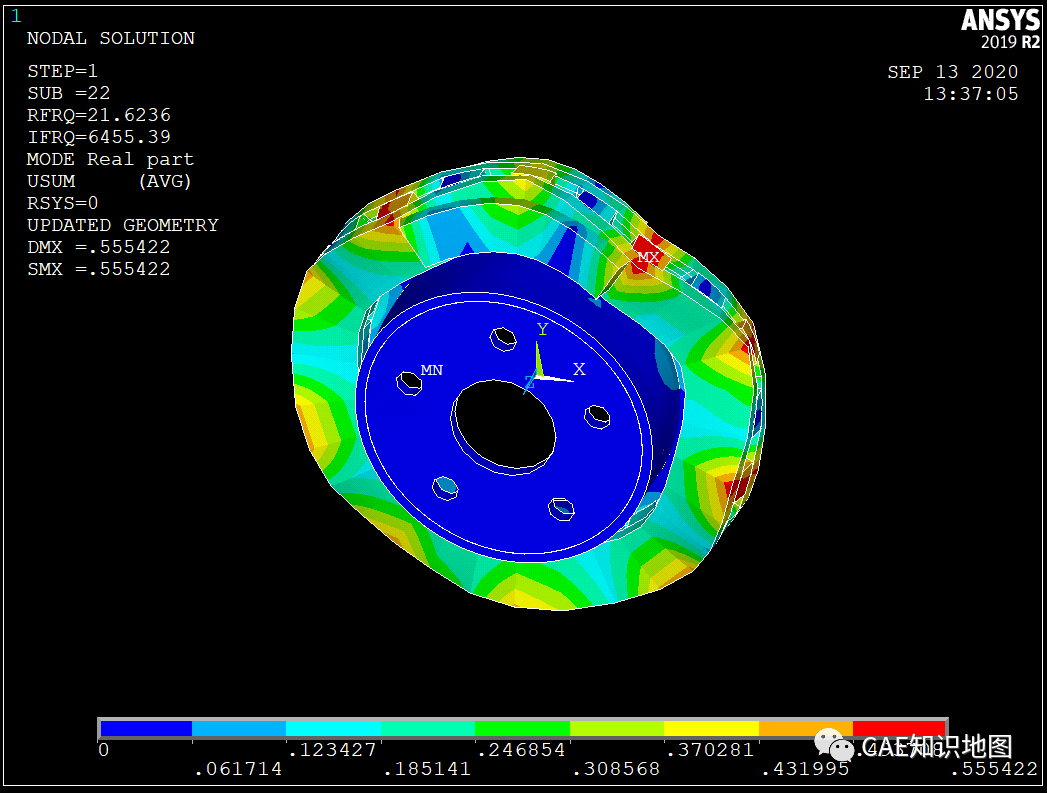

可以看到還是第21階模態開始有非零實部特征頻率。

下一個，完整非線性攝動模態分析，full_non_linear.dat。其第一次靜力分析部分命令與上一個分析完全相同。

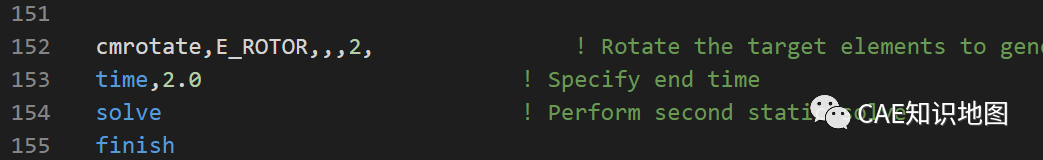

區別就在于，上一個分析中，cmrotate命令被放在了攝動模態步驟中，而這次則又使用cmrotate做了一次靜力分析。

后面的攝動模態分析自然也沒什么變化。

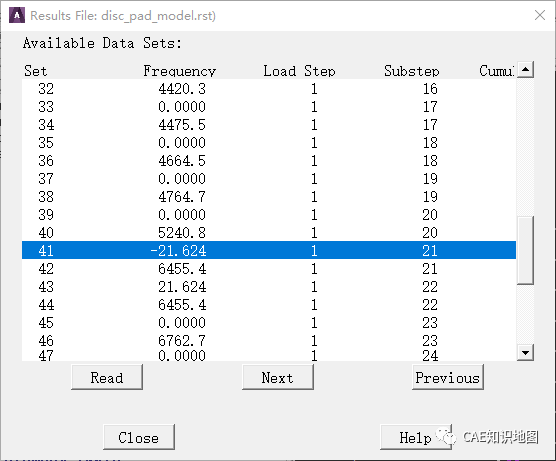

求解出來的結果呢？當然也是完全一樣的。連小數點后三位都一樣。

（我真的是重算了一遍，沒有拿前面的圖來充數233）

好的，到此，使用APDL的三種求解方法就結束了。

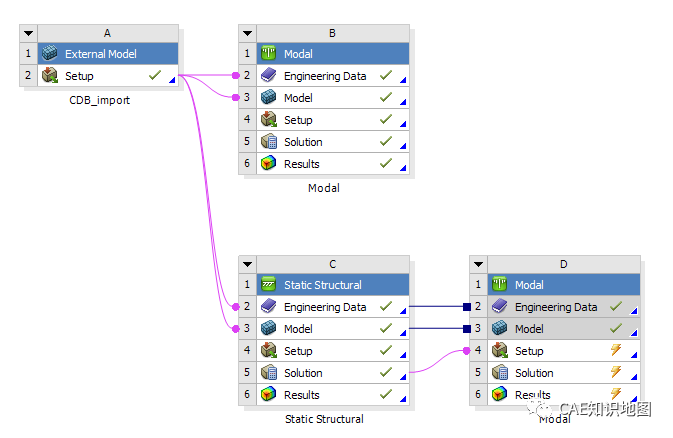

在Workbench環境下要做相同的分析，也很簡單。如圖所示，分別是直接進行模態分析，和先做靜力分析，后做預應力模態分析的項目原理圖。

項目設置中，有以下幾點需要注意：

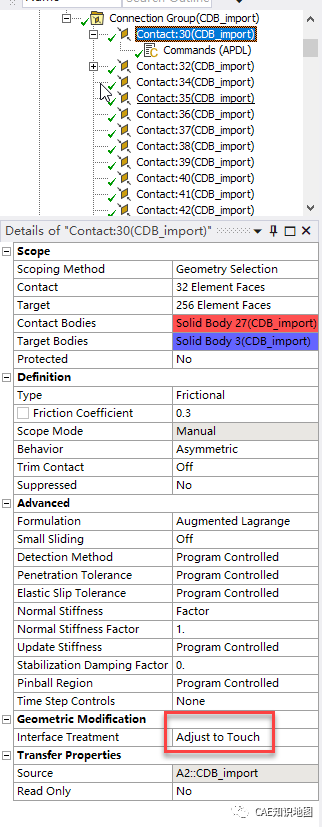

1. 接觸設置，對于直接做模態分析來說，需要把接觸對間隙設置為“調整到剛好接觸”。

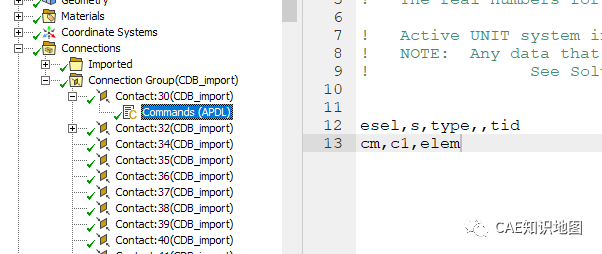

2. 為了使用CMROTATE命令對接觸中的目標面進行旋轉，就必須在接觸對中添加Commands對象，寫兩行命令：






esel,s,type,,tidcm,c1,elem

    這樣能夠讓W(xué)B環境也能選擇想要的面。

    3.  在Model，邊界條件處，插入命令流：

nropt,unsym            ! Unsymmetric Newton Raphson optioncmsel,s,c1,    cmsel,a,c2,cm,E_ROTOR,elem          ! Create a component with target elements attached to discallsel,allcmrotate,e_rotor,,,2,        ! Rotate the target elements to generate sliding friction contact

也就是定義E_ROTOR選擇集，然后添加CMROTATE命令。

（話說這里不可以使用OMEGA指定角速度，求出來的結果不是一回事。看下圖，那個被我屏蔽掉的Rotational Velocity就是錯的）

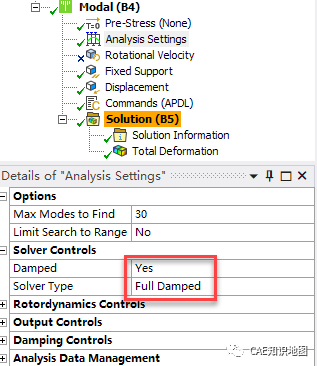

    4. 求解器選擇阻尼求解器。

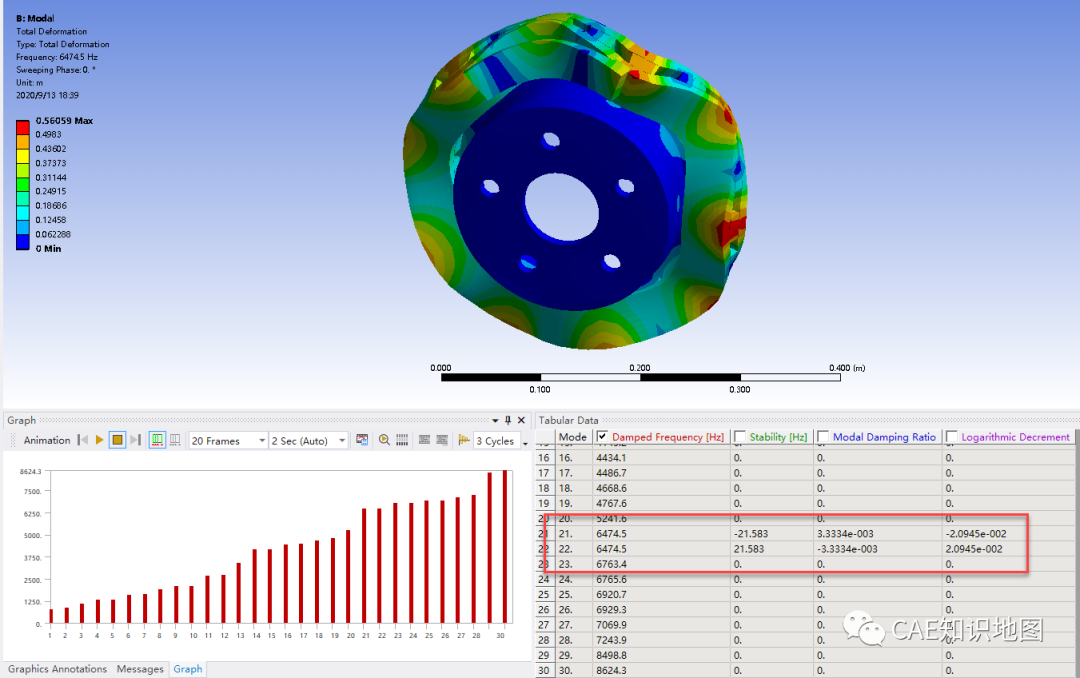

滿足以上四點注意事項，就可以使用Workbench重復出這個算例的結果啦。

撒花。

APDL Showcase1的講解到此結束。

APDL Showcase 1：制動器嘯叫分析（1）

ANSYS Workbench與APDL的計算結果不一致，我是怎么調試的

模態分析案例相關的理論基礎（1）

APDL Showcase1的理論基礎(2)——非對稱接觸

APDL Showcase1的理論基礎(3)——模態提取方法簡介

相關模型文件，都可以在ANSYS官網上下載到。下載方式見：

ANSYS APDL技術展示案例介紹

接下來，打算研究一下在Abaqus案例庫里看到的，也是一個剎車盤制動嘯叫案例。看看這個問題在Abaqus里是怎么做的。然后有可能繼續學習一下接觸對的磨損吧。

那么，下次見咯
