造幣過程對于普通人來說是神秘的，但對于機械人而言，這意味著多道工序——包含嚴格的檢測、監控過程。

對于 硬幣質量和外觀，最重要的因素并不僅僅是所使用的機床和材料，而且還包括 模壓時所用的壓力（模壓力高達150噸，并進行監測）。

在加快引入歐元時期，歐洲造幣廠的壓印機全速工作。但這種情況并不只是更換貨幣時出現，當舊幣殘缺或壞損時也會流通新幣。舒勒公司生產的壓印機參與了全世界80%的貨幣的生產。一臺壓機每分鐘可以制造高達800枚硬幣，這對于一枚2歐元的硬幣來說等價于每分鐘1600歐元的“新”硬幣。

來自客戶的選擇

舒勒信賴HBM提供的高度動態可靠的測量技術，整個測量鏈包括 SLB700A應變傳感器和 MP85 DP測量放大器。

SLB700是一款應變傳感器。與跨接應變片裝置相比，其輸出信號要高2.3倍。非常適用于集成到像壓機這樣，具有極高壓力的設備中。這些設備在高負載下僅有非常小的變形。通過測量設備底座的一個分力的應變，SLB700A 即可精確可靠地獲得壓力值。其最大的優點是帶四個螺釘的應變傳感器非常易于安裝和操作。

MP85A FAST press 能實時監控生產過程。你可以從你的產品高質量中獲益，一旦故障發生， MP85A FASTpress 可以立刻識別問題所在。

SLB700與MP85 DP固件配合，可以實現非常快速地記錄峰值力。測量數據通過Profibus傳輸到主S7-300A Siemens PLC內，在此進行數據比較并監測是否超過上下限值。

MP 85A DB放大器

SLB 700A應變傳感器

造幣程序監測

整個過程由凸輪控制器控制，其可顯示并控制“測量窗口活動”，“清除”和“設置為零”等信號對壓力值進行監控。

整個監控過程需要在測量窗口切換為活動窗口前調零，以補償可能出現的零點偏移。實際峰值力記錄發生在“測量窗口活動”模式，直到凸輪控制器用“清除”信號復位內存峰值，過程再次開始時才存貯該值。

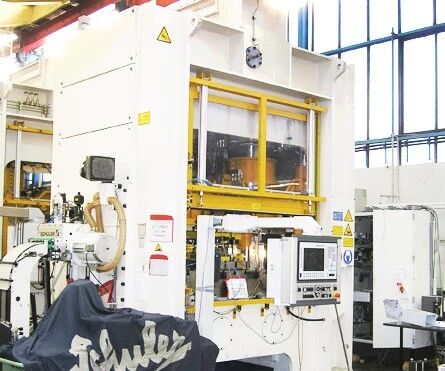

高速沖壓機

用MP85DP放大器和SLB700A應變傳感器進行 峰值力的快速監測不僅適用于 壓印機，而且非常適合用于 高速沖壓機。與壓印機相比，其是通過對沖壓機四個角上的兩個垂直力測量來實現的。速度可高達每分鐘1000次，測量范圍在100噸至400噸之間。

每分鐘達3000次高速沖壓機可以用于沖壓例如電機鋼板。目標同樣是為了提高未來在該領域的性能，達到每分鐘3000下，也就是說循環時間不到500ms。

---
