前段時間向公眾號“汽車ECU開發”運營的吳飛兄弟要了奧迪E-tron的一些資料，涉及的比較細，我覺得可以整理下供大家參考。總體的感受是：

• 奧迪在一個電池包里面用了太多的MCU、CAN收發器了，在芯片供應充分的情況下沒問題，但在芯片緊缺的時候，要湊齊15個MCU、14個SBC和16+以上的CAN收發器才能讓這個電池包工作起來，困難被放大了；
• 奧迪在電池的使用策略方面，還是相對保守的，這也使得安全系數更高——直接告訴用戶總電量95kwh，但出于安全的目的只開放83.6kwh的可用電量，其他12%被封存起來；
• 熔絲和繼電器的配組，是將充電和放電分開，這樣有利于處理不同狀態下的短路，可以比較好地進行匹配；特別是在大電流充電下，熔絲規格可以選擇調整搭配。

接下來展開說一下，供各位讀者參考。

一、奧迪自己定義的一些內容

（1）為什么可用電池能量的比例這么低？

奧迪的幾個電池系統都有這個問題，如下圖所示95kWh的電池，可用能量83.6kWh，這個和我們國內的可用能量比例的差異還挺大。

備注：E-tron后續升級有一個110kWh的電池包

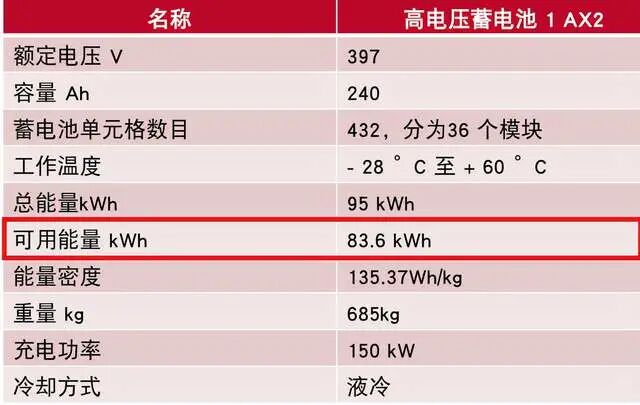

表1 奧迪的電池系統1AX2

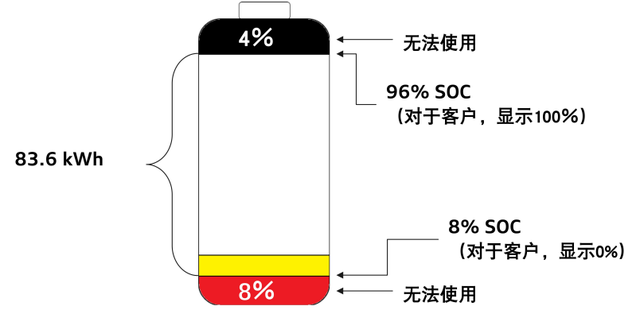

實際在這份材料的定義中，是這么分配83.6kWh的——在德國的工程師來看，4%的上限和8%的下限，相當于有12%的電量是沒辦法使用的（對應11.4kWh的能量）。下面這張圖可以看出，在8%的SOC狀態下對駕駛者直接顯示0%，而96%則直接對應100%。

圖1 奧迪的SOC使用策略

（2）BDU的內部結構

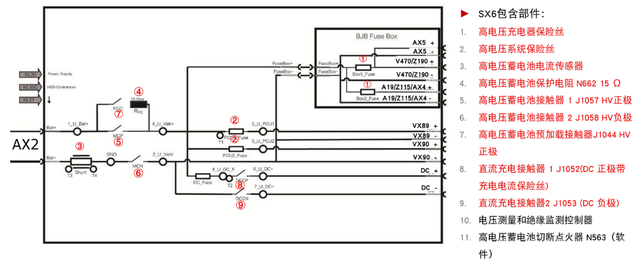

這個BDU的設計結構圖如下所示，主要包含后驅、前驅、快充和輔助配電等幾個主要的接口。

圖2 奧迪BDU的設計

根據這里的數據，我們能看到以下信息：

• 預充電阻為15歐；
• 一共配置了5個直流接觸器，一對快充接觸器和一對主正主負和PCC的預充接觸器；
• 熔絲的配置，是快充Fuse和快充基礎一起進行匹配；前驅和后驅分別和MCP和MCN主正和主負進行匹配，這樣可以在快充和驅動短路的時候有針對性的設計熔斷時間；
• 考慮到充電器和其他小熔絲熔斷的可能性比較高，單獨做了個BJB 的Fuse Box；

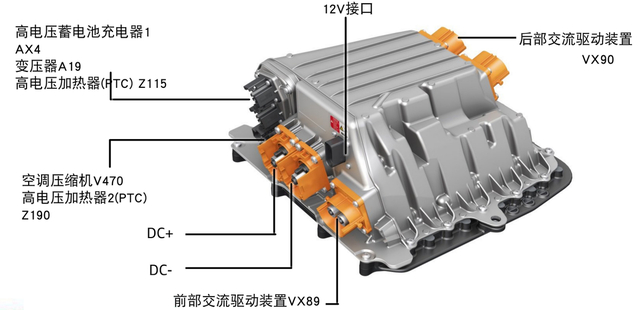

圖3 奧迪BDU的結構圖的情況

二、電池管理系統的構成

圖4 奧迪的電池管理系統總體功能構成

在這里有好幾塊板子：

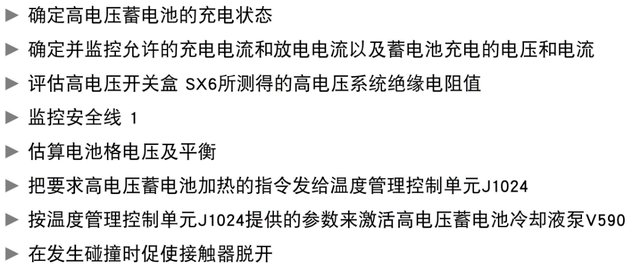

• 電池管理（由Marquardt和Dr?xlmaier提供）：我習慣叫BMU，奧迪的叫法是BMC，放在電池包外。

根據拆解信息來看，主芯片MCU為SPC5746，電源芯片為SBC MCZ33905（含一路CAN和一路LIN），兩路外CAN收發器為TJA1051。2路高邊輸出的芯片為ST VN5E160S。BMU里面還保留了一個TI的MSP430G223

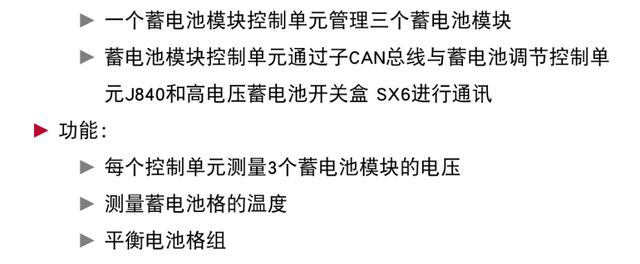

• 采樣管理：我習慣叫CMU，功能如下，1托3并且使用CAN總線，這個習慣一直延續到MEB的設計中。在這里的均衡策略，是需要電池在30%的SOC狀態下才能允許，并且在電池壓差在1%的時候開始均衡

根據拆解信息來看，AFE的芯片采用的是MC33771，單片機采用了SPC5602D，供電采用了NXP的UJA1164，和AFE的隔離采用的是變壓器MU1228NL，AFE的狀態檢測通過管夠ACPL K49L進行輸出。

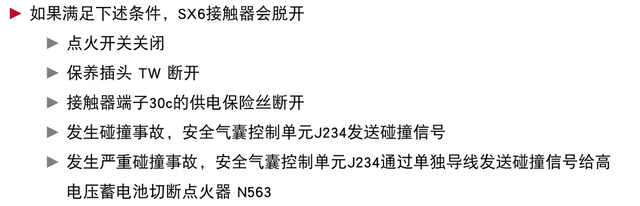

• BJB電池高壓管理（由Draxlmaier提供的）：主要的目的是管理高壓接觸器，并且每隔30s進行絕緣檢查

根據拆解信息來看，它的供電芯片為SBC MC33908（繼承了CAN收發器），主芯片MCU為MPC5744P。繼電器驅動采用高邊開關ST VND5160 和低邊開關ST ND7NV04。

做絕緣檢測采用的是ADC (Microchip 的MCP3911)，做高壓檢測采用了LM2903進行采樣，內網的數據收發采用了TJA1042收發器。

---

小結：在這里我們可以做個簡單的加法：不算CVA的shunt，一共用了15個MCU芯片，14個SBC芯片，還有一堆CAN收發器。對分布式通信系統而言，一臺電動汽車的電池包系統對于MCU的消耗，基本夠一臺簡單的傳統車的使用了。

這也能從另一個側面反映出，在芯片短缺方面，國內的狀況比國外稍微好一點的情況。從總線和硬件技術架構里面，國內外的技術路線還是有差異的。
